1 / 27

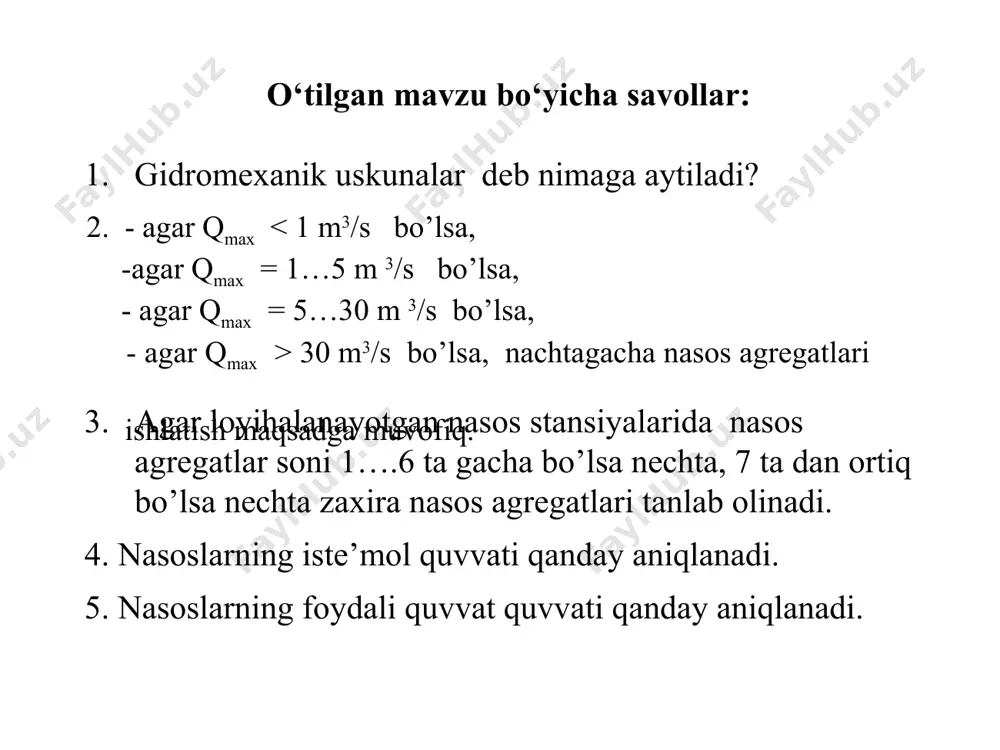

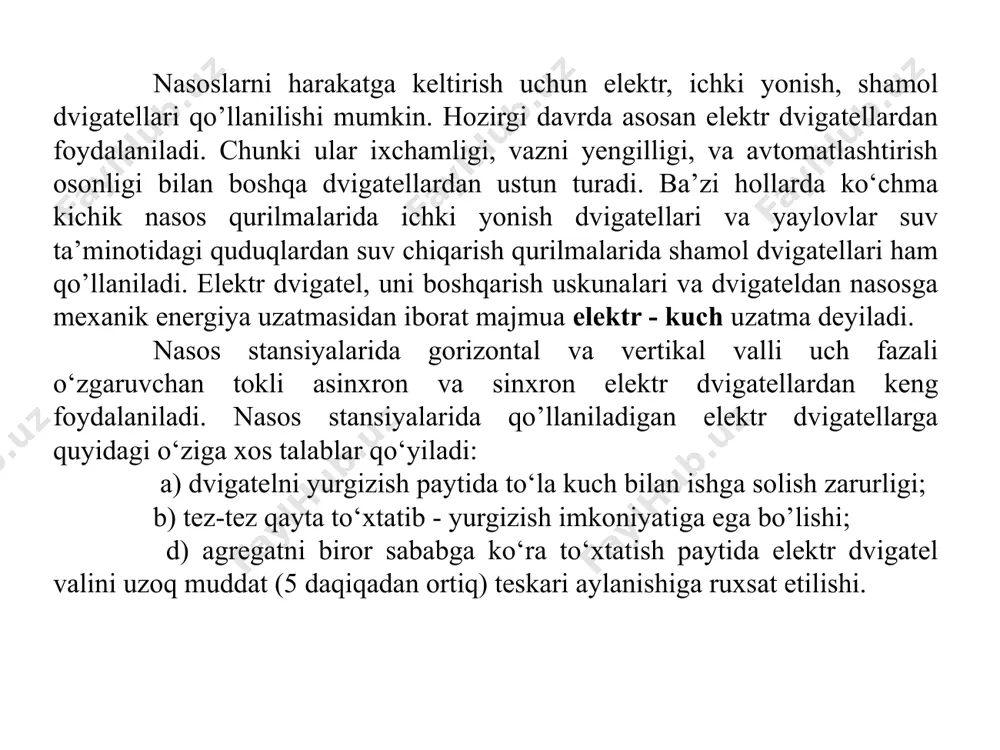

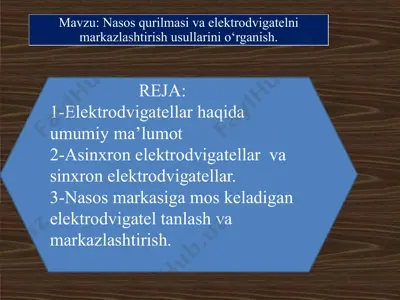

презентация powerpoint reja: 1-elektrodvigatellar haqida umumiy ma’lumot 2-asinxron elektrodvigatellar va sinxron elektrodvigatellar. 3-nasos markasiga mos keladigan elektrodvigatel tanlash va markazlashtirish. mavzu: nasos qurilmasi va elektrodvigatelni markazlashtirish usullarini o‘rganish. o‘tilgan mavzu bo‘yicha savollar: gidromexanik uskunalar deb nimaga aytiladi? agar loyihalanayotgan nasos stansiyalarida nasos agregatlar soni 1….6 ta gacha bo’lsa nechta, 7 ta dan ortiq bo’lsa nechta zaxira nasos agregatlari tanlab olinadi. 4. nasoslarning iste’mol quvvati qanday aniqlanadi. 5. nasoslarning foydali quvvat quvvati qanday aniqlanadi. 2. - аgаr qmax 30 m3/s bo’lsа, nachtagacha nasos agregatlari ishlatish maqsadga muvofiq. nasoslarni harakatga keltirish uchun elektr, ichki yonish, shamol dvigatellari qo’llanilishi mumkin. hozirgi davrda asosan elektr dvigatellardan foydalaniladi. chunki ular ixchamligi, vazni yengilligi, va avtomatlashtirish osonligi bilan boshqa dvigatellardan ustun turadi. ba’zi hollarda ko‘chma kichik nasos qurilmalarida ichki yonish dvigatellari va yaylovlar suv ta’minotidagi quduqlardan suv chiqarish qurilmalarida shamol dvigatellari ham qo’llaniladi. elektr dvigatel, uni boshqarish uskunalari va dvigateldan nasosga mexanik energiya uzatmasidan iborat majmua …

2 / 27

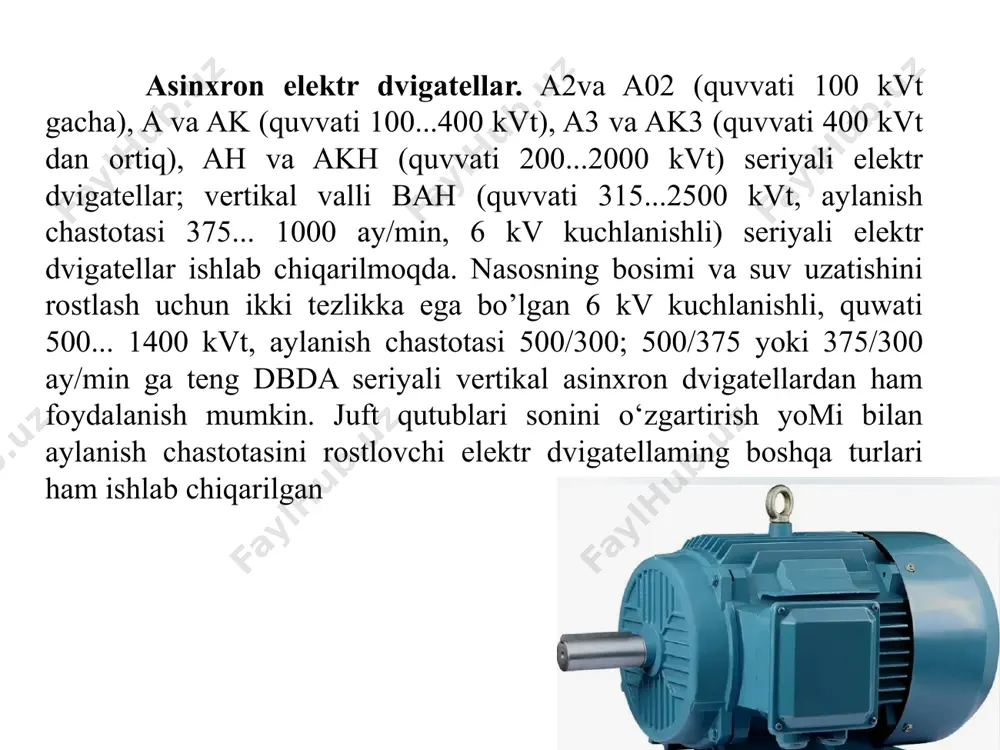

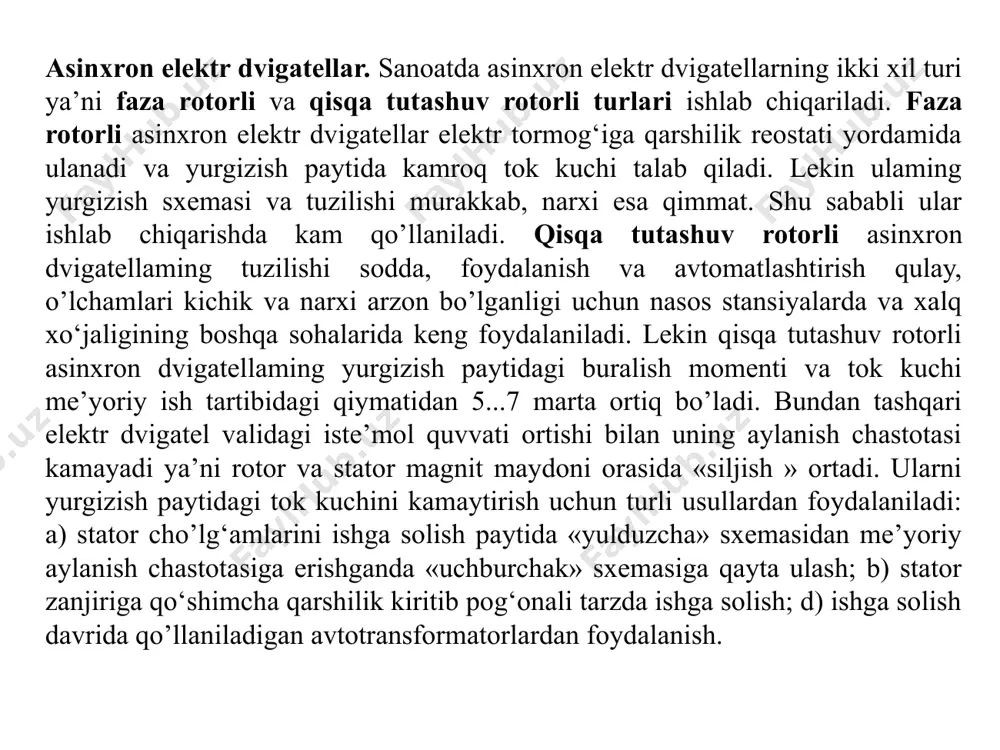

chiqariladi. faza rotorli asinxron elektr dvigatellar elektr tormog‘iga qarshilik reostati yordamida ulanadi va yurgizish paytida kamroq tok kuchi talab qiladi. lekin ulaming yurgizish sxemasi va tuzilishi murakkab, narxi esa qimmat. shu sababli ular ishlab chiqarishda kam qo’llaniladi. qisqa tutashuv rotorli asinxron dvigatellaming tuzilishi sodda, foydalanish va avtomatlashtirish qulay, o’lchamlari kichik va narxi arzon bo’lganligi uchun nasos stansiyalarda va xalq xo‘jaligining boshqa sohalarida keng foydalaniladi. lekin qisqa tutashuv rotorli asinxron dvigatellaming yurgizish paytidagi buralish momenti va tok kuchi me’yoriy ish tartibidagi qiymatidan 5...7 marta ortiq bo’ladi. bundan tashqari elektr dvigatel validagi iste’mol quvvati ortishi bilan uning aylanish chastotasi kamayadi ya’ni rotor va stator magnit maydoni orasida «siljish » ortadi. ularni yurgizish paytidagi tok kuchini kamaytirish uchun turli usullardan foydalaniladi: a) stator cho’lg‘amlarini ishga solish paytida «yulduzcha» sxemasidan me’yoriy aylanish chastotasiga erishganda «uchburchak» sxemasiga qayta ulash; b) stator zanjiriga qo‘shimcha qarshilik kiritib pog‘onali tarzda ishga solish; d) ishga solish davrida qo’llaniladigan avtotransformatorlardan …

3 / 27

n 1-rasm. qisqa tutashuvli rotorli asinxron elektrodvigatelining konstruksiyasi: 1-havo olish tirqishi; 2-val; 3-rotor; 4-chulg‘am; 5-shamollatish qanotlari; 6-sharikopodshipnik; 7-stator chulg‘amining chiqish qismi; 8-chiqishning himoya qopqog‘i; 9-staninaga mahkamlangan stator; 10-cho‘yan stanina; 11-ko‘tarish halqasi. asinxron elektrodvigatelni montaj jarayoni sinxron elektr dvigatellarni uzoq muddat to‘xtovsiz ishlaydigan yuqori quvvatli nasoslami harakatga keltirishda qo’llash maqsadga muvofiqdir. bu turdagi elektr dvigatellaming quvvat koeffitsiyenti yuqori va elektr tormog’ining quwat koeffitsiyentini yaxshilaydi, o‘zgarmas aylanish chastotasiga ega va tarmoqdagi kuchlanish o‘zgarsa ham bir tekis ishlaydi. gorizontal valli nasoslar uchun cd, cdh, cdh3 seriyali sinxron eletr dvigatellar qo’llaniladi. rossiyaning «uralelektrotyajmash» zavodida vertikal valli nasoslar uchun quwati 630.. . 12500 kvt, kuchlanishi 6 va 10 kv bo’lgan bcdh va bdc seriyali sinxron elektr dvigatellar ishlab chiqariladi. sinxron elektr dvigatellar tuzilish va yurgizish sxemasi murrakab va narxi qimmat bo’lishiga qaramay amaliyotda keng qo’llaniladi. 2-rasm. vertikal o‘rnatiladigan sinxron elektrodvigatelning konstruksiyasi: 1-pastgi krestovina; 2,8-pastga va yuqoriga o‘rnatilgan podshipniklar; 3 - rotor; 4 - qutblar; 5 …

4 / 27

gatellar qo’llash tavsiya etiladi. elektr dvigatellarni tanlash nasosni harakatga keltiruvchi elektrodvigatel nasos quvvati va valining aylanishlar soniga karab aniqlanadi. elektrodvigatel quvvati quyidagi formula bilan aniqlanadi. nel= k · nn (1) k - zahira koeffitsienti – nasosning quvvati 50 kvt gacha bo’lganda k= 1,3... 1,2; 51... 100 kvt bo‘lsa, k=l,2 ...1,1; 100 kvt dan ortiq bo’lsa, k= 1,1... 1,05 qabul qilinadi; elektrodvigatel markasi aylanish-lar soni , n, ob/min quvvati n, kvt kuchla- nishi v, v elektro-dvigatel f.i.k. og’irligi, kg 4a250m6 1000 55 220/380 92% 535 elektrodvigatel texnik ko’rsatkichlari elektr dvigatellar kattalogidan aylanish chastotasi ndv (ay/min) nasosning aylanish chastotasi n, (ay/min) ga teng va quvvati (1) formula bilan aniqlangan miqdorga mos keluvchi gorizontal yoki vertikal valli elektr dvigatelning turi tanlab olinadi. elektr dvigatelni tanlashda tok turi, chastotasi, kuchlanishi, elektr energiya manbasining dvigatelni yurgizish holatiga qo‘yadigan talablari, atrof muhit sharoiti (harorat, namlik, changlik, shamollatish), nasosning yurgizish, me’yoriy va maksimal aylanish momentlari dvigatelning mos …

5 / 27

qali bevosita ulash; -tishli g‘ildiraklar orqali ulash; -tasmali uzatma orqali uzatish; va boshqa turlari. dezil nasos energiyani mufta orqali bevosita uzatish uchun dvigatel va nasos o‘qlari bir-biriga mos kelishi, dvigatelning aylanishlar soni esa, talab qilinganiga teng bo‘lishi kerak. u nasos valiga utqaziladigan ikkita disk-yarim muftadan va dvigateldan iborat. disklar vallarga shponkalar yordamida mustahkamlanadi. mufta disklaridan birida sapfalar-barmoqlar bo‘ladi, ularga silindrik rezina halqalar kiydiriladi, ikkinchisida barmoqlar kirib turadigan silindrik teshiklar bo‘ladi. ulash-biriktirish muftasi rezina halqalar nasosni ishga tushirish paytida va nasos ishlayot-ganda vujudga keladigan zarblarni so‘ndiradi. energiyani mufta orqali uzatish ancha qulay, ixcham, qo‘shimcha maydon talab qilmaydi. bunday uzatmaning f.i.k. 100 % ga teng. tishli uzatma-dvigatel vali nasos valiga to‘g‘ri kelmaydigan hollarda, faqat aylanma harakatni uzatish uchun ishlatiladi. vallarning o‘zaro joylashishiga qarab, tishli g‘ildiraklar quyidagi turlarga bo‘linadi: silindrik-parallel vallar uchun; konus-o‘qlari kesishadigan vallar uchun; giperbolik o‘qlari kesishmaydigan vallar uchun. silindrik g‘ildiraklarning tishlari to‘g‘ri, qiya va burchak ostida (shevron) bo‘lishi mumkin. tishlar …
