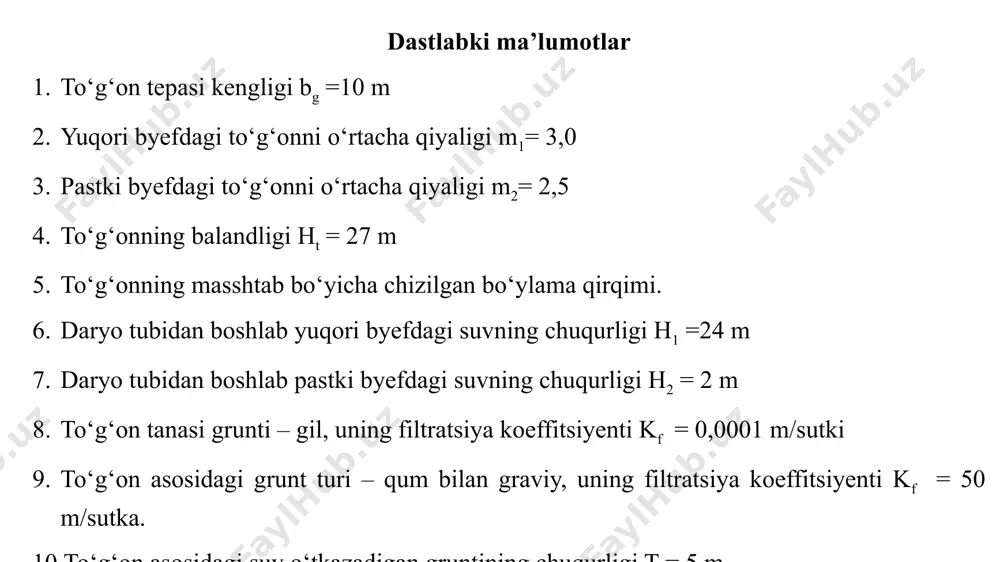

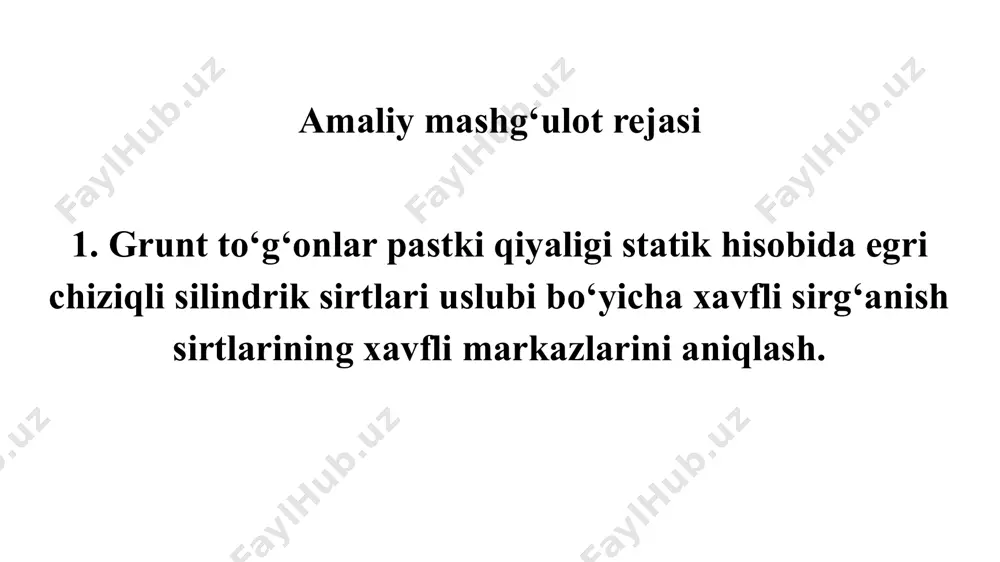

презентация powerpoint o’zbekiston respublikasi oliy ta’lim, fan va innovatsiyalar vazirligi “gidrotexnika inshootlari va nasos stansiyalar” selga qarshi o‘zanni rostlash inshootlari selsuvomborini tashkil etadigan sel oqimini to‘sib to‘xtatuvchi grunt to‘g‘oni pastki qiyaligi turg‘unligi hisobi fan: mavzu: tuzuvchi: s.r.mamarasulov kafedra: “tiqxmmi’’ milliy tadqiqot universitetining qarshi irrigatsiya va agrotexnologiyalar instituti. 1 amaliy mashg‘ulot rejasi 1. grunt to‘g‘onlar pastki qiyaligi statik hisobida egri chiziqli silindrik sirtlari uslubi bo‘yicha xavfli sirg‘anish sirtlarining xavfli markazlarini aniqlash. dastlabki ma’lumotlar to‘g‘on tepasi kengligi bg =10 m yuqori byefdagi to‘g‘onni o‘rtacha qiyaligi m1= 3,0 pastki byefdagi to‘g‘onni o‘rtacha qiyaligi m2= 2,5 to‘g‘onning balandligi ht = 27 m to‘g‘onning masshtab bo‘yicha chizilgan bo‘ylama qirqimi. daryo tubidan boshlab yuqori byefdagi suvning chuqurligi h1 =24 m daryo tubidan boshlab pastki byefdagi suvning chuqurligi h2 = 2 m to‘g‘on tanasi grunti – gil, uning filtratsiya koeffitsiyenti kf = 0,0001 m/sutki to‘g‘on asosidagi grunt turi – qum bilan graviy, uning filtratsiya koeffitsiyenti kf = …

2 / 12

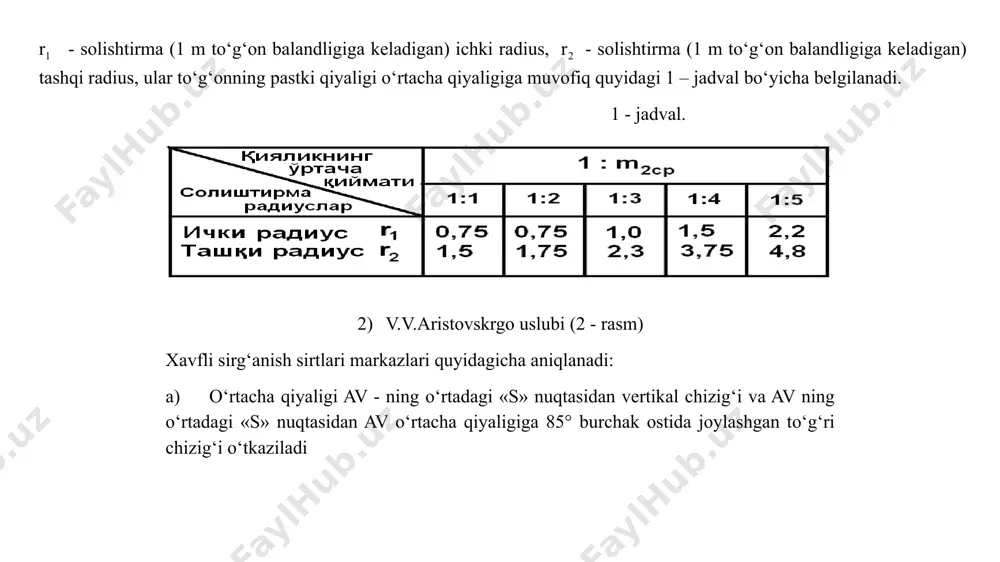

, r2 - solishtirma (1 m to‘g‘on balandligiga keladigan) tashqi radius, ular to‘g‘onning pastki qiyaligi o‘rtacha qiyaligiga muvofiq quyidagi 1 – jadval bo‘yicha belgilanadi. 1 - jadval. v.v.aristovskrgo uslubi (2 - rasm) xavfli sirg‘anish sirtlari markazlari quyidagicha aniqlanadi: a) o‘rtacha qiyaligi av - ning o‘rtadagi «s» nuqtasidan vertikal chizig‘i va av ning o‘rtadagi «s» nuqtasidan av o‘rtacha qiyaligiga 85° burchak ostida joylashgan to‘g‘ri chizig‘i o‘tkaziladi b) a va v nuqtalardan r1 radiusidagi ikkita egri chiziqlar o‘tkaziladi, r1 - ning o‘lchami quyidagicha aniqlanadi r1 = (rn+ rv)/2 (3) bunda rн = rн • нт rв = rv • нт rh va rv o‘lchamlari quyidagi 2 –jadval bo‘yicha qabul qilinadi. "o" – nuqtasi "a” nuqtasi bilan birlashtiriladi. markaz shaklida "a” – nuqtasidan "ve” doiraviy egri chizig‘i o‘tkaziladi. uning radiusi quyidagicha belgilanadi r2= ao / 2 «o» va «v» nuqtalarini birlashtirilgan to‘g‘ri chiziqda xavfli sirg‘anish sirtlari markazlari joylashadi. 2 - rasm. v.v.aristovskiy uslubi …

3 / 12

xavfli sirg‘anish sirtlari markazlarini m.m.grishin uslubi bo‘yicha aniqlash tavsiya etiladi. xavfli sirg‘anish sirtlari markazlari to‘g‘on tubidan ht o‘lchamiga teng bo‘lgan chuqurligida va gorizontal bo‘yicha to‘g‘on tubidagi «v» nuqtasidan 5•ht masofada joylashgan «s» nuqtasini va to‘g‘on tepasidagi «a» nuqtasini birlashtirilgan to‘g‘ri chiziqda joylashadi (4 - rasm). bunda ht - to‘g‘onning balandligi. bunda barcha xavfli sirg‘anish sirtlari to‘g‘on tubidagi «v» nuqtasidan o‘tadadigan bo‘ladi. 4 - rasm. m.m.grishin uslubi bo‘yicha xavfli sirg‘anish sirtlari markazlarini aniqlash. savollar? 1.sel hodisasi nima? 2.toshqin hodisasi nima? 3.sel oqimlari qanday hosil bo’ladi? 4.sel oqimlarining qanday turlari mavjud? 5.selga qarshi inshootlarning ahamiyati, bajaradigan vazifalari nimalardan iborat? 6.selga qarshi inshootlarning turkumlanishi to’g’risida aytib bering. savollar sel va toshqinlarning zarari haqida ma`lumot bering. sel va toshqin oqimlarining atrof-muhitga ta`sirlari nimalardan iborat? sel shakllanishi uchun qanday shart-sharoitlar mavjud bo’lishi kerak? selning maksimal sarfi va oqiziqlar hajmi qanday aniqlanadi? 5.qanday inshootlar sel to’xtatuvchi inshootlar deyiladi? ularning vazifasi nimalardan iborat? 6.sel o’tkazuvchi va sel …

4 / 12

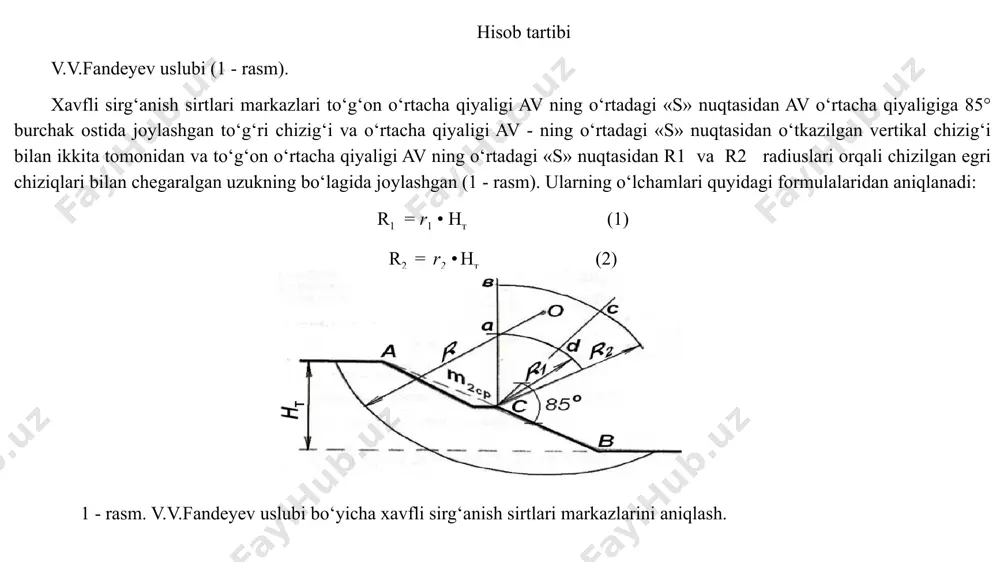

gidrotexnikainshootlarivanasosstansiyalar - Page 4

5 / 12

gidrotexnikainshootlarivanasosstansiyalar - Page 5
