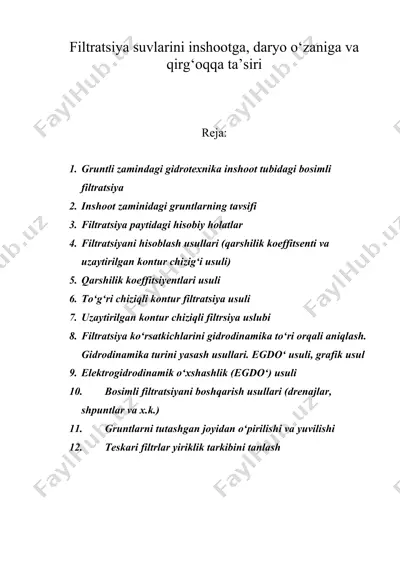

1683712926.doc filtratsiya suvlarini inshootga, daryo o‘zaniga va qirg‘oqqa ta’siri reja: 1. gruntli zamindagi gidrotexnika inshoot tubidagi bosimli filtratsiya 2. inshoot zaminidagi gruntlarning tavsifi 3. filtratsiya paytidagi hisobiy holatlar 4. filtratsiyani hisoblash usullari (qarshilik koeffitsenti va uzaytirilgan kontur chizig‘i usuli) 5. qarshilik koeffitsiyentlari usuli 6. to‘g‘ri chiziqli kontur filtratsiya usuli 7. uzaytirilgan kontur chiziqli filtrsiya uslubi 8. filtratsiya ko‘rsatkichlarini gidrodinamika to‘ri orqali aniqlash. gidrodinamika turini yasash usullari. egdo‘ usuli, grafik usul 9. elektrogidrodinamik o‘xshashlik (egdo‘) usuli 10. bosimli filtratsiyani boshqarish usullari (drenajlar, shpuntlar va x.k.) 11. gruntlarni tutashgan joyidan o‘pirilishi va yuvilishi 12. teskari filtrlar yiriklik tarkibini tanlash gruntli zamindagi gidrotexnika inshoot tubidagi bosimli filtratsiya filtratsiya deganda, suyuqlikning gruntlardagi g‘ovaklik, yoriq (qoyali) orqali harakatiga aytiladi. bunday gruntlardagi filtratsiya oqimining egallagan fazosiga filtratsiya oblasti deyiladi. filtratsiya oqimi xarakteriga ko‘ra barqaror va nobarqaror bo‘lishi mumkin. barqaror harakatda filtratsiya oqimi parametrlari vaqt davomida o‘zgarmaydi. nobarqaror harakatda filtratsiya oqimi tezligi, yo‘nalishi, pyezometrik bosim va suv …

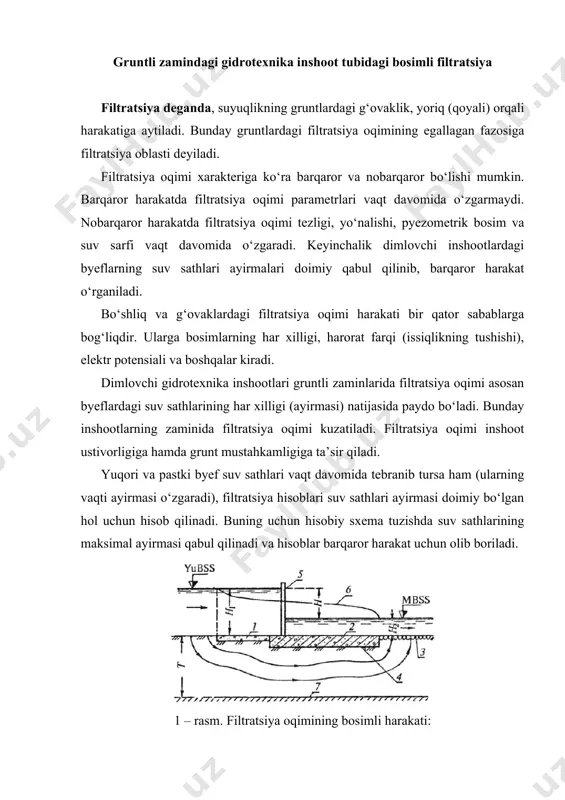

va pastki byef suv sathlari vaqt davomida tebranib tursa ham (ularning vaqti ayirmasi o‘zgaradi), filtratsiya hisoblari suv sathlari ayirmasi doimiy bo‘lgan hol uchun hisob qilinadi. buning uchun hisobiy sxema tuzishda suv sathlarining maksimal ayirmasi qabul qilinadi va hisoblar barqaror harakat uchun olib boriladi. 1 – rasm. filtratsiya oqimining bosimli harakati: 1 – ponur; 2- suv urilma; 3 – risberma; 4 – tovoni; 5 – zatvor; 6 – flyutbetga ta’sir qiluvchi filtratsiya bosimi; 7 – suv o‘tkazmaydigan qatlam. suv dimlovchi inshootlar zaminlarida va inshoot o‘zida filtratsiya oqimi bosimli hamda bosimsiz harakat qiladi. ularning tavsifi grunt suvlarning joylashish holatiga bog‘liq, agar filtratsiya oqimlari inshoot flyutbeti (inshoot suv o‘tkazmaydigan elementlari) bilan grunt suvlari orasida siqilgan holda harakat qilsa bosimli harakat kuzatiladi (1- rasm). bunday oqim inshootning tovon qismlariga gidrodinamik (filtratsion) bosim bilan ta’sir qiladi. inshoot zaminidagi gruntlarning tavsifi gidrotexnika inshootlari zamini qoyali va qoyamas gruntlardan tashkil topgan bo‘lishi mumkin. filtratsiya hisoblarida gruntlarning asosiy …

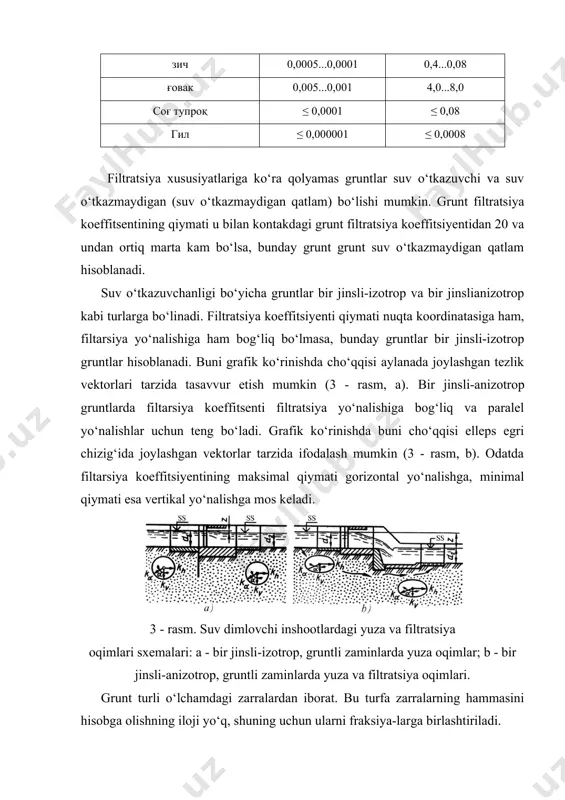

zmaydigan qatlam) bo‘lishi mumkin. grunt filtratsiya koeffitsentining qiymati u bilan kontakdagi grunt filtratsiya koeffitsiyentidan 20 va undan ortiq marta kam bo‘lsa, bunday grunt grunt suv o‘tkazmaydigan qatlam hisoblanadi. suv o‘tkazuvchanligi bo‘yicha gruntlar bir jinsli-izotrop va bir jinslianizotrop kabi turlarga bo‘linadi. filtratsiya koeffitsiyenti qiymati nuqta koordinatasiga ham, filtarsiya yo‘nalishiga ham bog‘liq bo‘lmasa, bunday gruntlar bir jinsli-izotrop gruntlar hisoblanadi. buni grafik ko‘rinishda cho‘qqisi aylanada joylashgan tezlik vektorlari tarzida tasavvur etish mumkin (3 - rasm, a). bir jinsli-anizotrop gruntlarda filtarsiya koeffitsenti filtratsiya yo‘nalishiga bog‘liq va paralel yo‘nalishlar uchun teng bo‘ladi. grafik ko‘rinishda buni cho‘qqisi elleps egri chizig‘ida joylashgan vektorlar tarzida ifodalash mumkin (3 - rasm, b). odatda filtarsiya koeffitsiyentining maksimal qiymati gorizontal yo‘nalishga, minimal qiymati esa vertikal yo‘nalishga mos keladi. 3 - rasm. suv dimlovchi inshootlardagi yuza va filtratsiya oqimlari sxemalari: a - bir jinsli-izotrop, gruntli zaminlarda yuza oqimlar; b - bir jinsli-anizotrop, gruntli zaminlarda yuza va filtratsiya oqimlari. grunt turli o‘lchamdagi zarralardan …

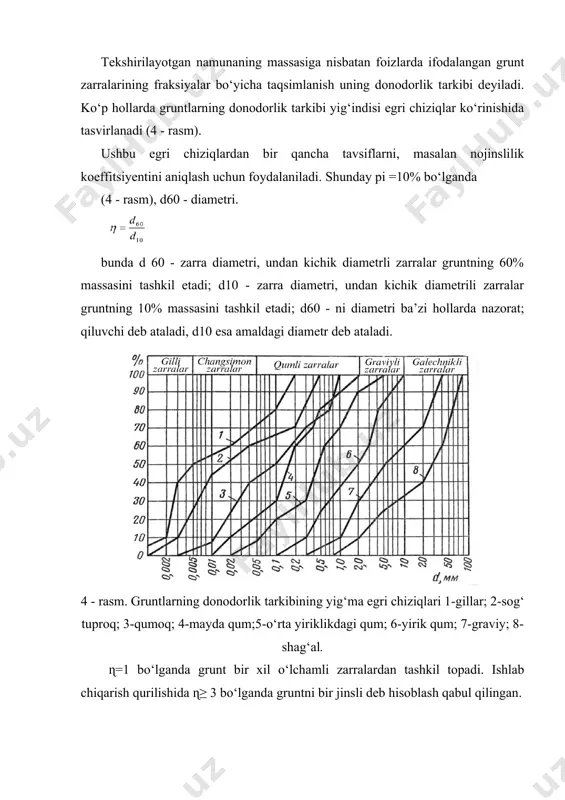

- ni diametri ba’zi hollarda nazorat; qiluvchi deb ataladi, d10 esa amaldagi diametr deb ataladi. 4 - rasm. gruntlarning donodorlik tarkibining yig‘ma egri chiziqlari 1-gillar; 2-sog‘ tuproq; 3-qumoq; 4-mayda qum;5-o‘rta yiriklikdagi qum; 6-yirik qum; 7-graviy; 8-shag‘al. ɳ=1 bo‘lganda grunt bir xil o‘lchamli zarralardan tashkil topadi. ishlab chiqarish qurilishida ɳ≥ 3 bo‘lganda gruntni bir jinsli deb hisoblash qabul qilingan. filtratsiya paytidagi hisobiy holatlar tabiiy sharoitlarda inshoot zaminida o‘zaro joylashgan turli xil grunt qatlamlarini uchratish mumkin. bir jinsli gruntlar kichik inshootlar ostida uchrasa, yirik inshootlar zamini ko‘pincha turli jinsli gruntlardan tashkil topgan bo‘ladi. filtratsiya nazariyasi barcha sharoitlar uchun filtratsiya hisoblarini bajarish imkonini bermaydi. shu sababli gruntlarning qatlamlanishi bo‘lgan joylar filtratsiya oqimi parametrlarini aniqlashning tayyor yechimi bo‘lgan hisobiy sxemalar holatiga keltiriladi. suv dimlovchi inshootlarda suv sathlari vaqt davomida o‘zgarib turadi, lekin filtratsiya hisoblari faqat ular orasidagi farq o‘zgarmas bo‘lgan holat uchun bajariladi. buning uchun hisobiy sxemalar ta’sir etuvchi bosimning maksimal qiymati bo‘yicha qabul …

sim; zx - taqqoslash tekisligidan ko‘riladigan nuqtagacha bo‘lgan masofa, bunda ( )+ belgisi nuqta taqqoslash tekisligidan yuqorida joylashgan bo‘lsa, ( )− belgisi undan pastda bo‘lsa; (p/γ)x - shu nuqtadagi pyezometrik balandlik. 5 - rasm. suv dimlovchi inshootlarda bosimni aniqlash sxemasi suv dimlash inshootlari filtratsiya hisoblarida taqqoslash tekisligi sifatida ixtiyoriy gorizontal tekislikni qabul qilish mumkin, unga nisbatan (3.2) formula bo‘yicha bosim hisoblanadi. hisoblashlar qulay bo‘lishi uchun taqqoslash tekisligi sifatida pastki byef suv sathi bo‘yicha o‘tadigan tekislik, suv bo‘lmagan esa-pastki byef tubi bo‘yicha qabul qilinadi. taqqoslash tekisligining bunday holatida bosim byeflardagi sathlar farqiga teng bo‘ladi (ta’sir etuvchi bosim). amaldagi sharoitlarda filtratsiya oqimi harakatida uchraydigan barcha omillarni hisobiy formulalar bilan hisobga olib bo‘lmaydi. bu esa bir necha soddalashtirishga va yo‘l qo‘yilishlar kiritishga majbur etadi. filtratsiya hisoblarida asosiy yo‘l qo‘yilishlarga quyidagilar kiradi: 1) filtratsiya oqimining ikki o‘lchamli harakati ko‘riladi; 2) inshoot zaminidagi grunt bir jinsli – izotrop hisoblanadi (bir jinsli – anizotrop gruntlarda filtratsiya …
