neftni fraksiyalarga ajratish va neft mahsulotlari

PPT 621.0 KB Free download

Page preview (5 pages)

Scroll down 👇

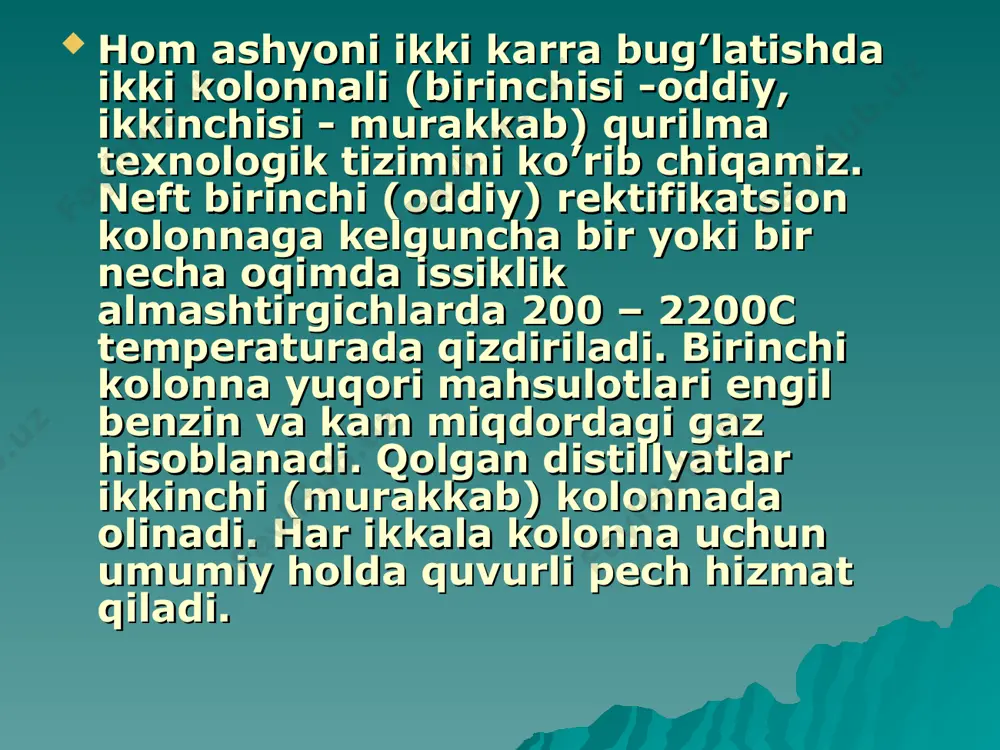

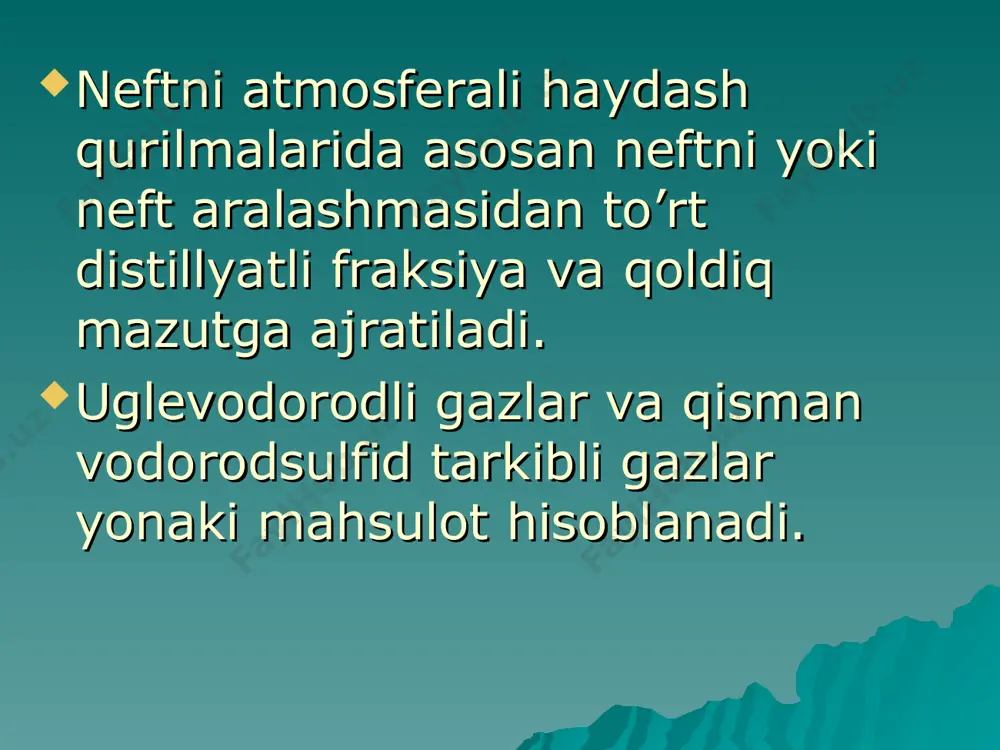

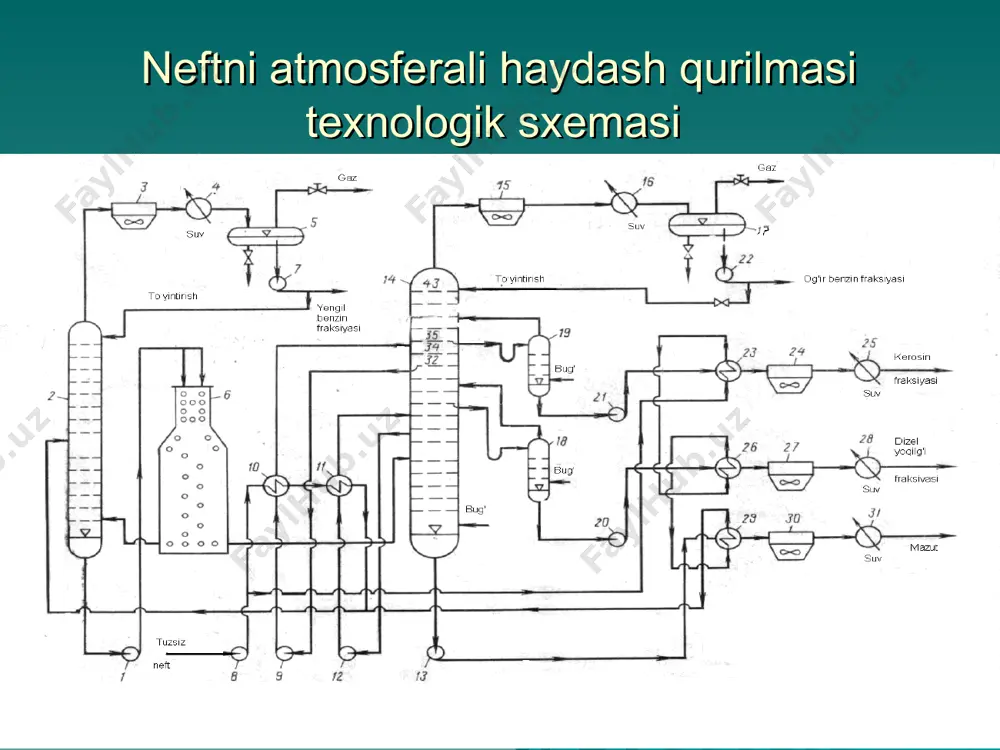

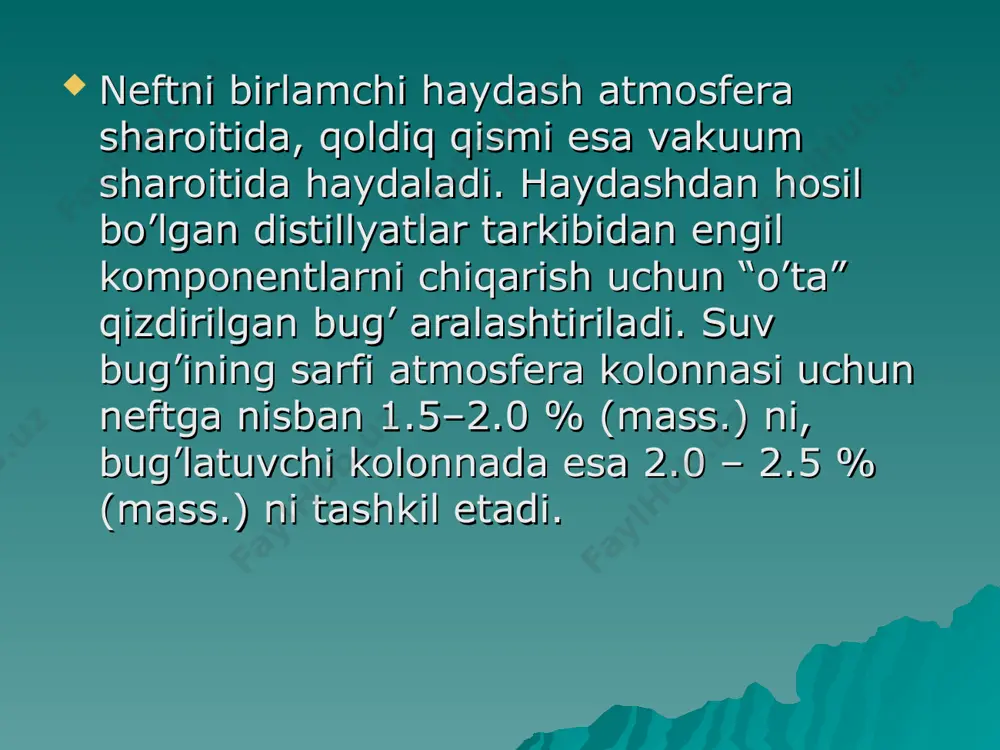

1476170363_63413.ppt neftni atmosfera sharoitida haydash orqali olinadigan mahsulotlar neftni fraksiyalarga ajratish va neft mahsulotlari neftni birlamchi haydash atmosfera sharoitida, qoldiq qismi esa vakuum sharoitida haydaladi. haydashdan hosil bo’lgan distillyatlar tarkibidan engil komponentlarni chiqarish uchun “o’ta” qizdirilgan bug’ aralashtiriladi. suv bug’ining sarfi atmosfera kolonnasi uchun neftga nisban 1.5–2.0 % (mass.) ni, bug’latuvchi kolonnada esa 2.0 – 2.5 % (mass.) ni tashkil etadi. neftni atmosferali haydash qurilmalarida asosan neftni yoki neft aralashmasidan to’rt distillyatli fraksiya va qoldiq mazutga ajratiladi. uglevodorodli gazlar va qisman vodorodsulfid tarkibli gazlar yonaki mahsulot hisoblanadi. neftni atmosferali haydash qurilmasi texnologik sxemasi hom ashyoni ikki karra bug’latishda ikki kolonnali (birinchisi -oddiy, ikkinchisi - murakkab) qurilma texnologik tizimini ko’rib chiqamiz. neft birinchi (oddiy) rektifikatsion kolonnaga kelguncha bir yoki bir necha oqimda issiklik almashtirgichlarda 200 – 2200c temperaturada qizdiriladi. birinchi kolonna yuqori mahsulotlari engil benzin va kam miqdordagi gaz hisoblanadi. qolgan distillyatlar ikkinchi (murakkab) kolonnada olinadi. har ikkala kolonna uchun umumiy …

2-kolonnada recirkulyat sifatida qo’llaniladi. kolonna 14 yuqorisidagi mahsulot benzin fraksiyasi bo’lib, uni 2-kolonnadan olingan benzin bilan taqqoslaganda biroz og’irdir. kolonna 14 bo’ylab chiqayotgan benzin bug’lari, shuningdek, suv bug’lari 15-havoli sovitkichda kondensatciyalanadi. suvli sovitgich 16 dan so’ng 17-gaz separatorida gaz, benzin va suvga ajratiladi. suyuq benzin fraksiyasi 22-nasos yordamida ikkilamchi haydashga beriladi, bir qismi esa 14-kolonnani yuqori tarelkasiga “sovuq quyilish” sifatida qaytariladi. bug’latuvchi kolonnalar 18 va 19 orqali 20 va 21-nasoslar yordamida 140 – 2400c va 240 – 3500c (yoki 140 – 2200c va 220 – 3500c) fraksiyalar chiqariladi. birinchisi – kerosin fraksiyasi - issiqlik almashtirgich 23, havoli sovitish qurismasi 24 va suvli qobiq quvurli sovitgichdan so’ng qurilmadan chiqariladi. ikkinchisi – dizel yoqilg’isi – issiqlik almashtirgich 26, sovutkich 27 va 28-suvli sovutkichdan so’ng chiqariladi. bug’latuvchi kolonnalar pastki tarelkasi ostidan o’ta qizdirilgan suv bug’i kiritiladi. neftning og’ir bug’lanmagan qoldig’i aralashma suyuqligi bilan 14- kollonna pastki tarelkasiga oqib tushadi. kolonna pastki tarelkasi ostidan …

lgan: kolonnalar temperatura, 0c bosim, mpa diametr, m balandlik, m tarelkalar soni dastlabki (bug’latish)) 3.8 30.2 22 asosiy 0.15 7.0 45.9 38 58 . 0 56 . 0 240 120 320 140

neftni fraksiyalarga ajratish va neft mahsulotlari - Page 4

neftni fraksiyalarga ajratish va neft mahsulotlari - Page 5
