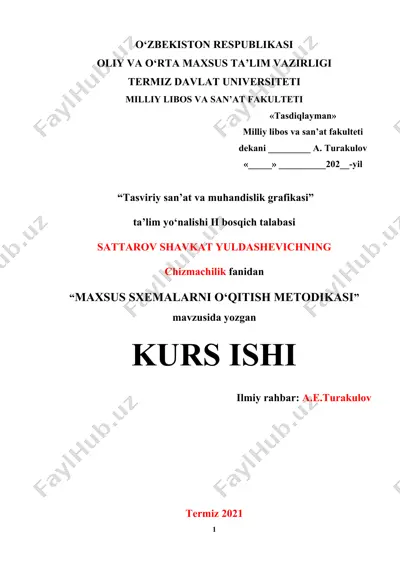

o‘zbekiston respublikasi oliy va o‘rta maxsus ta’lim vazirligi termiz davlat universiteti milliy libos va san’at fakulteti «tasdiqlayman» milliy libos va san’at fakulteti dekani _________ a. turakulov «_____» __________202__-yil “tasviriy san’at va muhandislik grafikasi” ta’lim yo‘nalishi ii bosqich talabasi sattarov shavkat yuldashevichning chizmachilik fanidan “maxsus sxemalarni o‘qitish metodikasi” mavzusida yozgan kurs ishi ilmiy rahbar: a.e.turakulov termiz 2021 mundarija kirish ………………………………………………………… 3 i bob. sxemalar to‘g‘risida umumiy ma’lumotlar …. 5 1.1. chizmalarni taxt qilish va uni o‘qiy olish …………. 5 1.2. sxemalarning turlari va ko‘rinishlari ………………….. 7 ii bob. maxsus sxemalar turlari va uning chizmachilik fanida tutgan o‘rni……….. 14 2.1. kinematik sxemalar va uni bajarilish tartibi …. 14 2.2. gidravlik va pnevmatik sxemalar, uning amalda qo‘llanilishi ………………….…………………..……. 18 2.3. elektron sxemalarni bajarish va o‘qish metodikasi … 19 xulosa …………………………………………………………. 31 foydalanilgan adabiyotlar ro‘yxati………… 33 ilovalar ………………………………………………………. 35 kirish o‘zbekiston respublikasi mustaqillik sharofati bilan o‘z taraqqiyotining yangi davriga kirdi. mamlakatda istiqlolning dastlabki yillaridan …

2 / 12

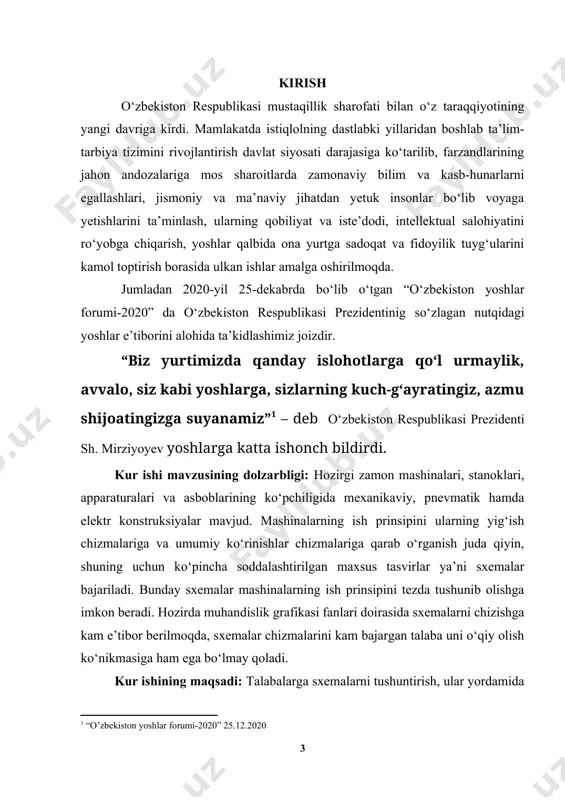

oatingizga suyanamiz” – deb o‘zbekiston respublikasi prezidenti sh. mirziyoyev yoshlarga katta ishonch bildirdi. kur ishi mavzusining dolzarbligi: hozirgi zamon mashinalari, stanoklari, apparaturalari va asboblarining ko‘pchiligida mexanikaviy, pnevmatik hamda elektr konstruksiyalar mavjud. mashinalarning ish prinsipini ularning yig‘ish chizmalariga va umumiy ko‘rinishlar chizmalariga qarab o‘rganish juda qiyin, shuning uchun ko‘pincha soddalashtirilgan maxsus tasvirlar ya’ni sxemalar bajariladi. bunday sxemalar mashinalarning ish prinsipini tezda tushunib olishga imkon beradi. hozirda muhandislik grafikasi fanlari doirasida sxemalarni chizishga kam e’tibor berilmoqda, sxemalar chizmalarini kam bajargan talaba uni o‘qiy olish ko‘nikmasiga ham ega bo‘lmay qoladi. kur ishining maqsadi: talabalarga sxemalarni tushuntirish, ular yordamida chizmalarni chizishni va uni o‘qiy olishni o‘rgatish va uning metodikasini ishlab chiqish orqali talabalarni muhandislik grafikasi fanlariga qiziqishlarini yanada oshirish. kurs ishining vazifasi: · bo‘lajak muhandislik grafikasi o‘qituvchilarining - muhandislik grafikasi bo‘yicha kasbiy tayyorgarligi tizimi mazmunining nazariy va amaliy holatini o‘rganish va tahlil qilish; · talabalarga sxemalar va ularning turlari haqida tushunchalar berish va takomillashtirish; …

3 / 12

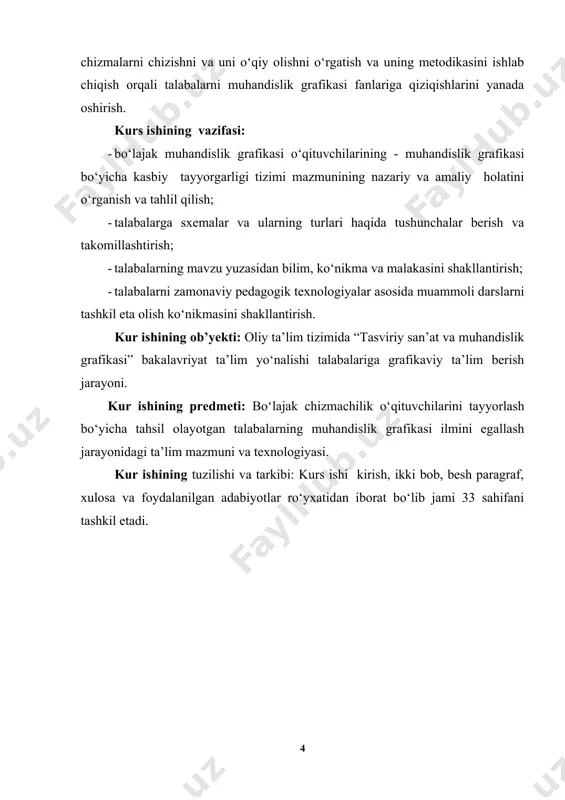

tidan iborat bo‘lib jami 33 sahifani tashkil etadi. i bob. sxemalar to‘g‘risida umumiy ma’lumotlar 1.1. chizmalarni taxt qilish va uni o‘qiy olish. fan-texnika jadal rivojlanayotgan hozirgi davrda texnika taraqqiyotini chizmalarsiz tasavvur qilib bo‘lmaydi. chizma buyumning tekislikdagi yetarli ko‘rinishiga ega bo‘lgan tasviridir. jismning shaklini va o‘lchamlarini ko‘rsatadigan tekislikdagi tasvir chizma deyiladi. 1.2. sxemalarning turlari va ko‘rinishlari sxema loyihaga oid grafik hujjat bo‘lib, unda buyum qismlarining tarkibi vaular orasidagi bog‘lanishlar ko‘rsatiladi. buyumlami loyihalash, sozlash, nazorat qilish, tuzatish va ulardan foydalanish hamda mexanizm, asbob, moslama, inshoot va hokazoning harakat (ish) jarayonida ketma- ketligi sxemalarda tushuntirib beriladi. sanoat va qurilmaning barcha tarmoqlaridagi buyumlar uchun qo‘lda yoki avtomatlashtirilgan usulda bajariladigan sxemalaming shartli grafik belgilari standart tomonidan umumiy tatbiq qilinishiga mo‘ljallangan (1-2-jadvallar). 1-jadval № shartli grafik belgilarning nomi belgisi 1 elektromagnit energiyalarning oqimi, elektr signal: yo‘nalish bir tomonlama yo‘nalish turli vaqtda ikki tomonlama yo‘nalish bir vaqtning o‘zida ikki tomonlama 2 havo (gaz) oqimi: yo‘nalish bir tomonlama …

4 / 12

hlar orasidagi bog‘lanishlar ko‘rsatiladi. kinematik sxemalar standart tomonidan tasdiqlangan shartli grafik belgilar bilan tasvirlanadi (3-jadval). 3-jadval kinematik sxemalarda elementlarning shartli grafik belgilanishi . № shartli grafik belgilarning nomi belgisi 1 val, o‘q, sterjen, shatun va boshqalar 2 qo‘zg‘almas qism (stoyka) agar yo‘naltiruvchi shponka bo‘yicha muftani chap yoki o‘ng tomonga surib, u bilan ulansa, stanok shpindeli aylana boshlaydi. demak, val ii ning bir xil o‘zgarmas tezlikdagi aylanma harakatidan shpindelga ikki xil tezlikdagi aylanma harakat uzatish mumkin. bundan val ii uch xil tezlika ega bo‘lgani uchun shpindel olti xil aylanish chastotasida aylanma harakat qilish mumkin. 1-rasm. tokarlik stanogining tezliklar qutisi mexanizmining kinematik sxemasi 2.2. gidravlik va pnevmatik sxemalar, uning amalda qo‘llanilishi. suyuqlik, gaz (havo)laming bosim ostida yoki o‘zicha quvurlar orqali oqishini shartli belgilar yordamida ko‘rsatuvchi chizmalar gidravlik va pnevmatik sxemalar deyiladi. bunday sxemalarda har bir quvur va ulami ulaydigan muftalar, ventil, jo‘mrak, klapanlar va moslamalar kabilar 0‘zdst 2.782:2003 talabiga ko‘ra shartli grafik …

5 / 12

dagi o‘zaro bog‘lanishlar ko‘rsatiladi. sxemalar 0‘zdst 2.710:2003 da tasdiqlangan shartli grafik belgilari asosida chiziladi (4-jadval). xulosa milliy istiqlol g‘oyasiga sodiq, yetarli intelektual salohiyatga ega, ilm fanning zamonaviy yutuqlari asosida mustaqil fikr va mushoxada yurita oladigan shaxslarni tarbiyalash hamda raqobatbardosh, yuqori malakali kadrlarni tayyorlash masalasi o‘quv adabiyotlarining yangi avlodini yaratishni talab qilmoqda. mafkuraviy hamda mazmun va mohiyati jixatdan eskirgan, to‘liq an’anaviy (bosma) usulda nashr etilayotgan darsliklarning ma’lum qismi yangi ta’lim foydalanilgan adabiyotlar ro'yxati asosiy adabiyotlar. 1. i.rahmonov v.b. “chizmachilik”. t.: “voris-nashriyot”. 2016 2. j.yodgorov. “geometrik va proyeksion chizmachilik”. t.: “fan”. 2008. 3. j.yodgorov. “mashinasozlik chizmachiligi”. t.: “o‘zbekiston”. 2009. 4. i.rahmonov va a.valiyev. “chizmachilik”. t.: “voris-nashriyot”. 2011. 5. i.rahmonov v.b. “chizmachilik”. t.: “voris-nashriyot”. 2016. 6. yu.a. ibragimov “chizmalarni o‘qish va elektronik sxemalar” t-“ilm-ziyo” – 2016 7. t. rixsiboyev x.rixsiboyeva, a. gayupov, d.srojiddinovaa.qahharov, s.bobojonov, a. davlatova ”chizmachilik darslarida autocad dasturi yordamida chizmalarni bajarish”(o‘quv metodik qo‘llanma) toshkent – 2015 8. k. hakimov y. mo‘minov …
