mahsuldor qatlamlar tarkibini ifodalovchi xaritalar

PPTX 1.1 MB Free download

Page preview (5 pages)

Scroll down 👇
1

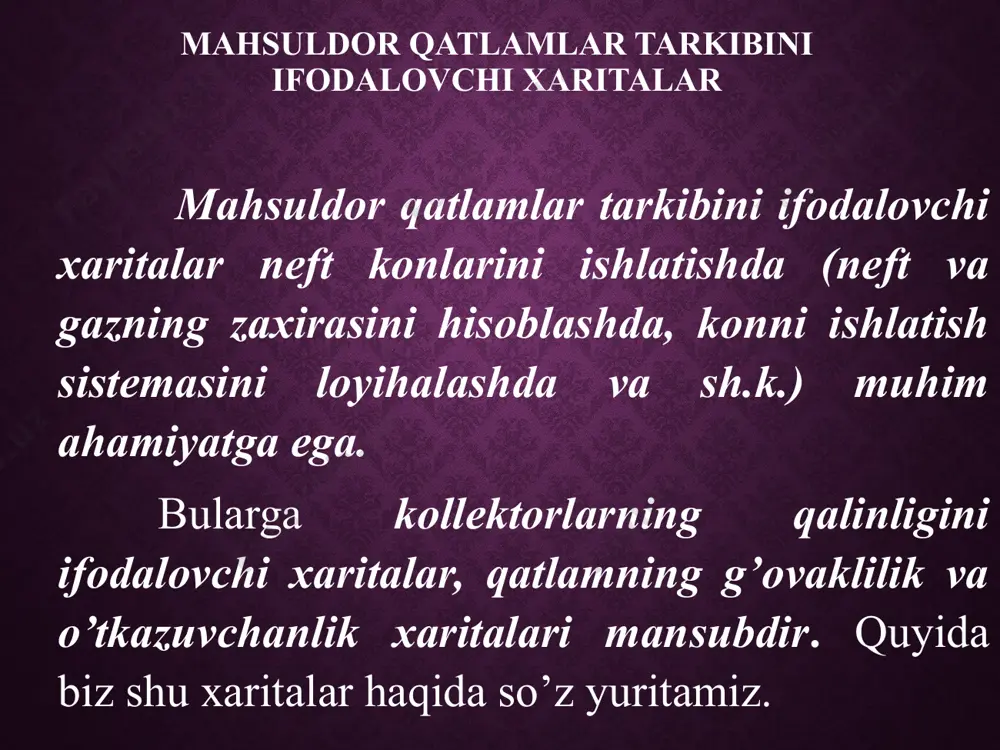

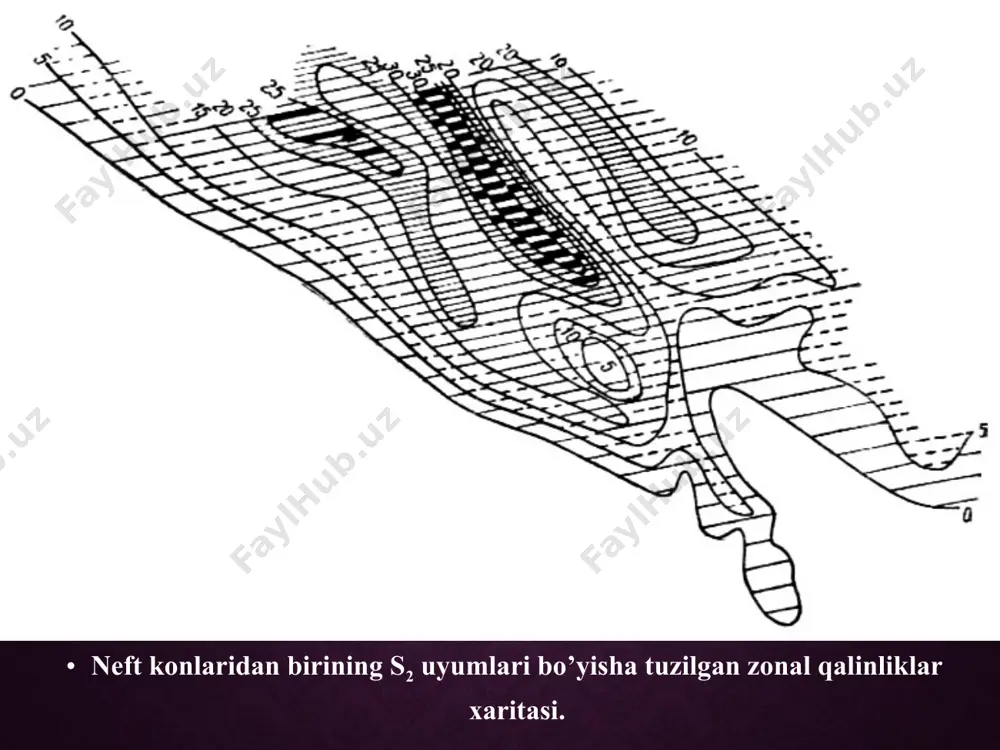

1681128356.pptx , kh μ , kh μ /docprops/thumbnail.jpeg mahsuldor qatlamlar tarkibini ifodalovchi xaritalar pptx mahsuldor qatlamlar tarkibini ifodalovchi xaritalar 1. kollektorlar qalinligini ifodalovchi xaritalar. 2. qatlamning qarshilik va neftga to’yinganlik xaritalari. 3. blok-diagramma tuzish metodikasi. mahsuldor qatlamlar tarkibini ifodalovchi xaritalar mahsuldor qatlamlar tarkibini ifodalovchi xaritalar neft konlarini ishlatishda (neft va gazning zaxirasini hisoblashda, konni ishlatish sistemasini loyihalashda va sh.k.) muhim ahamiyatga ega. bularga kollektorlarning qalinligini ifodalovchi xaritalar, qatlamning g’ovaklilik va o’tkazuvchanlik xaritalari mansubdir. quyida biz shu xaritalar haqida so’z yuritamiz. kollektorlar qalinligini ifodalovchi xaritalar agar neftli qatlam monolit bo’lsa, ya’ni uning tarkibida o’tkazmaydigan jinslar uchramasa, bunday holatda kollektorlar qalinligining xaritasini (yoki izopaxit xaritasini) tuzish tutashish xaritasini tuzish usulidan farq qilmaydi. aksincha, neftga boy qatlamning tarkibida o’tkazmaydigan tog’ jinslari qatchalari (gillar va sh.k.) mavjud bo’lsa va ular kollektorlik xususiyatiga ega bo’lmasa, bunday sharoitda qatlamdagi hamma o’tkazuvchan qatchalar birlashtirilib, kollektorning qalinligi aniqlanadi. bunday xaritalar kollektorlarning foydali qalinligi xaritasi deb ataladi. neft konlaridan …
2

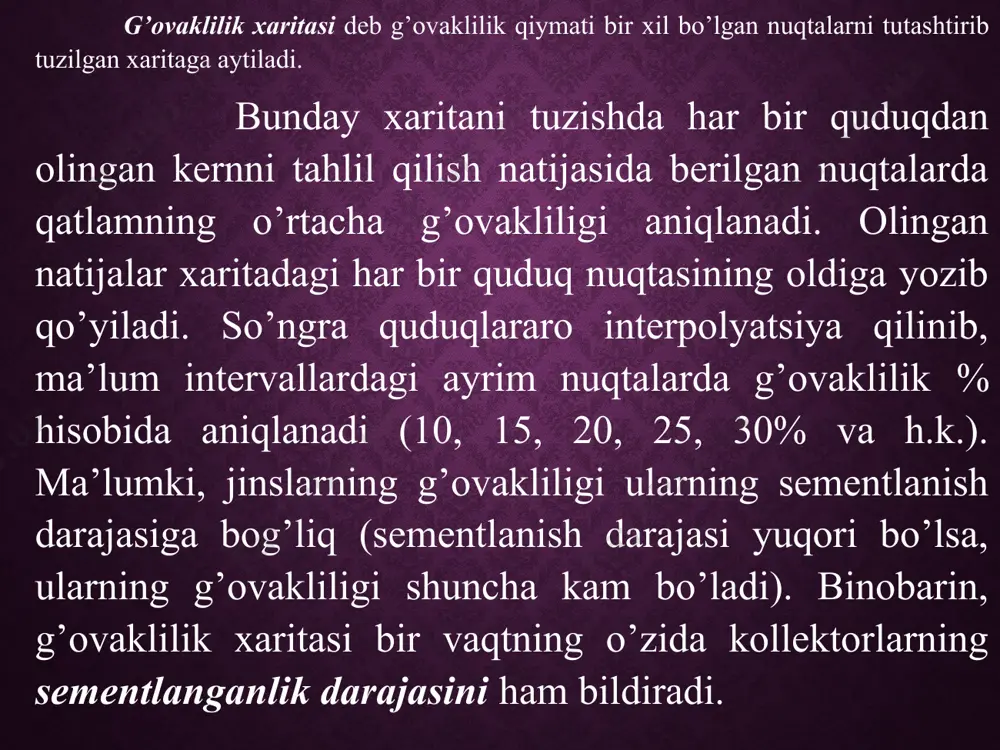

mentlanish darajasi yuqori bo’lsa, ularning g’ovakliligi shuncha kam bo’ladi). binobarin, g’ovaklilik xaritasi bir vaqtning o’zida kollektorlarning sementlanganlik darajasini ham bildiradi. kollektorlar o’tkazuvchanligini ifodalovchi xaritalar kollektorlar o’tkazuvchanligini ifodalovchi xaritalar g’ovaklilik xaritasini tuzish usulida tayyorlanadi. har bir quduq uchun, u yoki bu usulda aniqlangan o’tkazuvchanlik qiymati darsi birligida aniqlanadi. quduq belgisi oldiga yozib qo’yilgan o’tkazuvchanlikni anglatuvchi raqam interpolyatsiya metodi bilan ma’lum intervallar uchun aniqlanadi va o’tkazuvchanligi bir xil bo’lgan nuqtalar belgilanadi. qiymati bir xil bo’lgan nuqtalar tekis egri chiziq bilan birlashtiriladi. natijada kollektorlar o’tkazuvchanligini ko’rsatuvchi xarita tuziladi. qatlamning singdiruvchanlik xaritasi neftli qatlamlarning fizik xususiyatlarini gidrodinamika metodlari bilan o’rganish borasida qatlamning singdiruvchanlik xaritasi ishlatila boshlandi. bunday xaritalar neft yoki suvning qovushqoqligi, qatlamning o’tkazuvchanligi va qalinligi ta’sirini tavsiflaydi va quyidagicha ifodalanadi: bunda   qatlamdagi suyuqlik qovushqoqligi, santipuazda; k  kollektorning o’rtacha o’tkazuvchanligi, darsida; h  qatlamning qalinligi, m. singdiruvchanlik xaritasi izoliniyalari yuqorida qayd etilgan xaritalar usuli bilan topiladi. qatlamning singdiruvchanlik xaritasi yordamida suyuqliklarning …
3
ardan biri ishlatiladi: a) qatlam qarshisidagi maksimal solishtirma qarshilik; b) qatlamning hamma qismi bo’yicha o’rtacha solishtirma qarshilik; v) qatlamning neft-gazga to’yingan qismining qarshisidagi o’rtacha solishtirma qarshilik. keyingi paytlarda kollektorlarning neftga to’yinganligini aniqlashda yonlama elektr zondlash metodidan foydalanila boshlandi. shu sababli qarshilik xaritasi qatlamning neftga to’yinganlik xaritasi bilan almashtirildi. blok-diagramma tuzish metodikasi geologik tuzilishi murakkab bo’lgan konda tog’ jinslarining ayrim komplekslarini o’zaro bog’liqligini ifodalashda blok-diagrammalarlan foydalaniladi. blok-diagramma yer qobig’ining parallelepiped shakldagi bloklarini uch tekislikda aksonometrik (yoki istiqbolli) ifodalanishi hisoblanadi, ulardan ikki chetki devori geologik kesimlar hisoblansa, ustidagisi qatlam xaritasini aks ettiradi. aksonometrik blok-diagrammalar ikki usulda tuziladi: 1) egri burchakli proektsiyada; 2) to’g’ri burchakli proektsiyada. 5-rasm. qiya burshakli aksonometrik blok diagrammani tuzish: 1, 2, 3 – blok diagramma tekisliklari (a.m.agadjanov, 1951) 4-rasm. to’g’ri bur-chakli aksonometrik blok diagrammalarning har xil turlari (a.m.agajdanov, 1951): i –to’g’ri burshakli izometrik proektsiya; ii –to’g’ri burshakli diametrik proektsiya 3-rasm. to’g’ri burshakli izometrik blok diagrammani tuzish. a.m.agadjanov, 1958) image2.jpeg …
4
mahsuldor qatlamlar tarkibini ifodalovchi xaritalar - Page 4
5
mahsuldor qatlamlar tarkibini ifodalovchi xaritalar - Page 5
