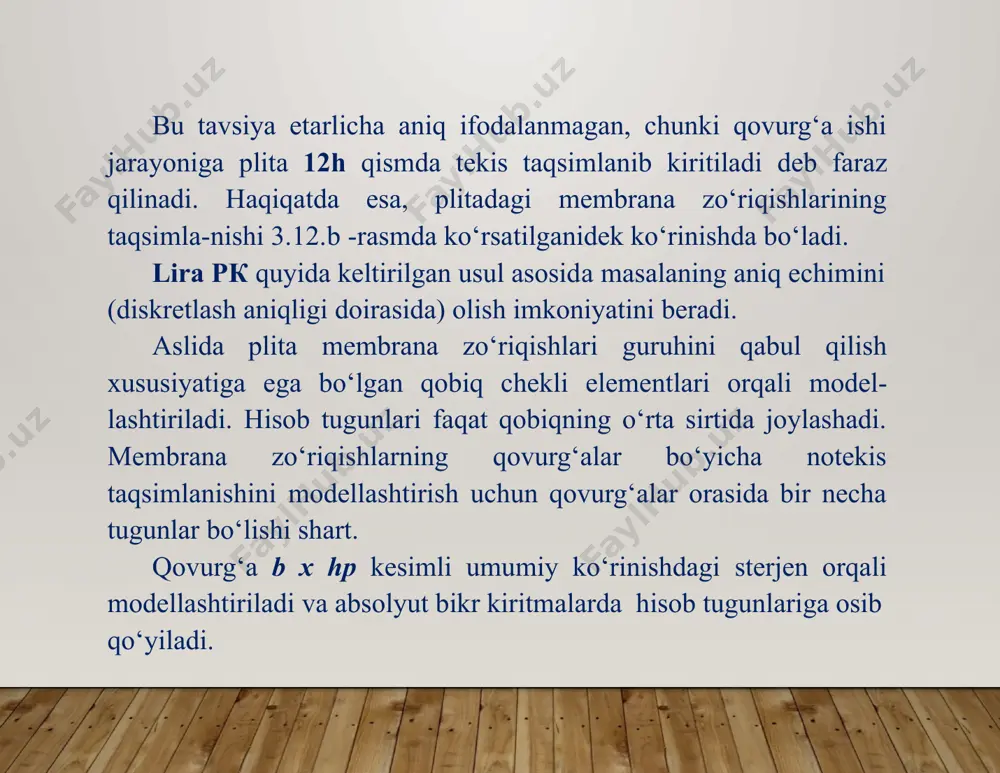

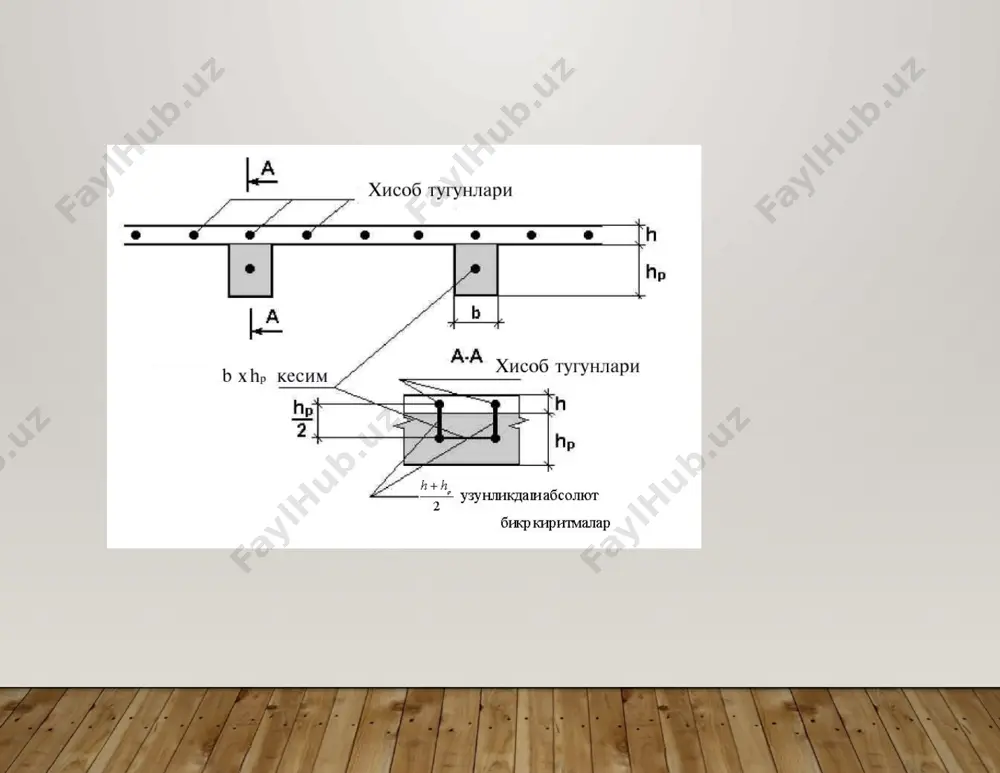

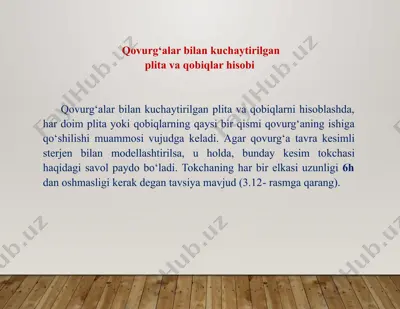

powerpoint presentation qovurg‘alar bilan kuchaytirilgan plita va qobiqlar hisobi qovurg‘alar bilan kuchaytirilgan plita va qobiqlarni hisoblashda, har doim plita yoki qobiqlarning qaysi bir qismi qovurg‘aning ishiga qo‘shilishi muammosi vujudga keladi. agar qovurg‘a tavrakesimli sterjen bilan modellashtirilsa, u holda, bunday kesim tokchasi haqidagi savol paydo bo‘ladi. tokchaning har bir elkasi uzunligi6h dan oshmasligi kerak degan tavsiya mavjud (3.12-rasmga qarang). bu tavsiya etarlicha aniq ifodalanmagan, chunkiqovurg‘a ishi jarayoniga plita12hqismda tekis taqsimlanib kiritiladi deb faraz qilinadi. haqiqatda esa, plitadagi membrana zo‘riqishlarining taqsimla-nishi 3.12.b-rasmda ko‘rsatilganidek ko‘rinishda bo‘ladi. lira pкquyida keltirilgan usul asosidamasalaning aniq echimini (diskretlash aniqligi doirasida) olish imkoniyatini beradi. aslida plita membrana zo‘riqishlari guruhini qabul qilish xususiyatiga ega bo‘lgan qobiq chekli elementlari orqali model- lashtiriladi. hisob tugunlari faqat qobiqning o‘rta sirtida joylashadi. membrana zo‘riqishlarning qovurg‘alar bo‘yicha notekis taqsimlanishini modellashtirish uchun qovurg‘alar orasida bir necha tugunlar bo‘lishi shart. qovurg‘ab x hpkesimli umumiy ko‘rinishdagi sterjen orqali modellashtiriladi va absolyut bikr kiritmalarda hisob tugunlariga osib qo‘yiladi. …

2 / 8

chtagina statikzo‘qi bo‘ylab ta’sir qiluvchi yuklanishlardan jamlanadi. hamma usullarni bitta yuklanishlar doirasida ham qo‘llashga ruxsat etiladi. seysmik va pulsatsiyali shamol ta’sirlari yuklanishlari faqat og‘irlik massalari orqali ifodalanadi. zarba, impuls va garmonik ta’sir yuklanishlari uchun og‘irlik massalaridan tashqari bu ta’sirlarning qo‘yilgan tugunlardagi xarakte-ristikalari va yo‘nalishlarini ham berish kerak. impuls va zarba ta’sirlariga hisoblashda quyidagilar berilishi kerak:q–tugunga etib keladigan qo‘shimcha massa og‘irligi. agar avtomatik ravishdagi jamlashdan foydalanilsa q=0 qilib, agarda 3 usulni qo‘llash zaruriyati paydo bo‘lsa yoki avtomatik jamlashning taqsimla-nishida qaysidir tugunga o‘zgartirish kiritilsa q≠0 qilib beriladi; p–3.1-jadvaldan shakllarga bog‘liqravishda o‘rtacha qiymatga keltirilgan impuls yoki zarba kuchi kattaligi; f–impuls yoki zarba shaklining 3.1-jadval bo‘yicha tartib raqami; t–impuls yoki zarba ta’sirlarining ta’sir qilish davomiyligi (sek); t0–impuls yoki zarba ta’sirlariningqaytarilish davri (sek); n–qaytarilishlar soni. garmonik ta’sirlarga hisoblashda: q–xuddi impuls ta’sirlardagi kabi beriladi; p–tashqi garmonik ta’sir kuchlarining qaralayotgan tugundagi amplituda qiymati; sc–garmonik ta’sirning: kosinus yoki sinusqonuniyatini ko‘rsatuvchi belgi; β–fazalar siljishi (rad). agar bitta masala doirasida …

3 / 8

unday kolonna inersiya o‘qlari uning ostidagi poydevor o‘qlari bilan ustma-ust tushmagan taqdirdazo‘qi atrofidagi burilish burchaklaridan foydalaniladi. image2.png image3.png image4.png image1.jpg

4 / 8

qovurg‘alar bilan kuchaytirilgan plita va qobiqlar - Page 4

5 / 8

qovurg‘alar bilan kuchaytirilgan plita va qobiqlar - Page 5
