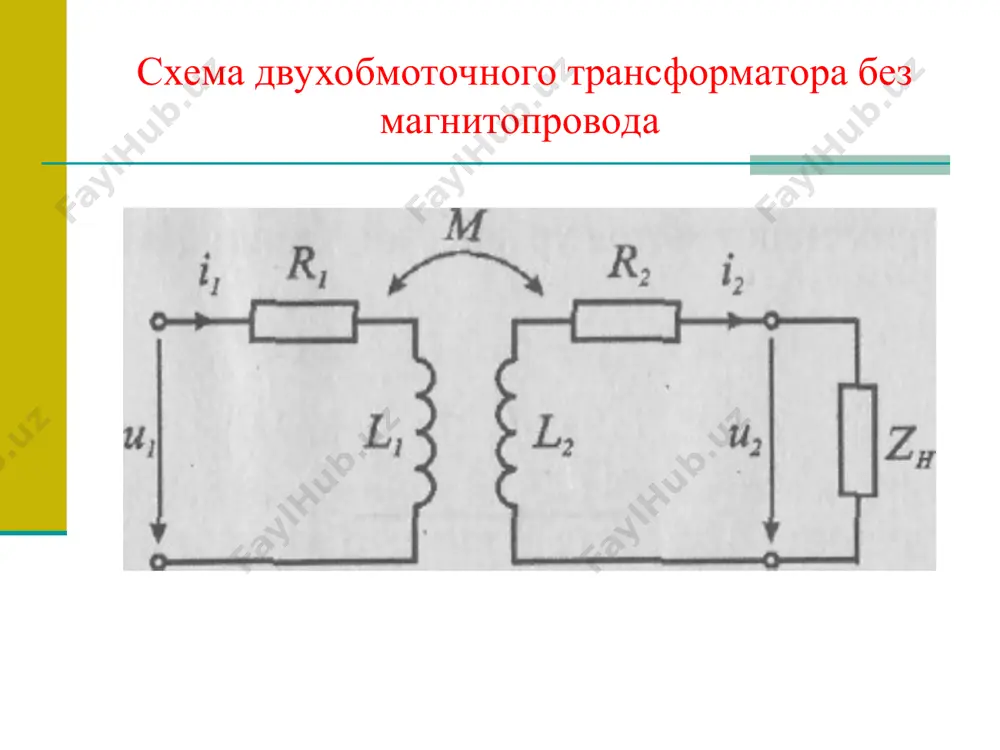

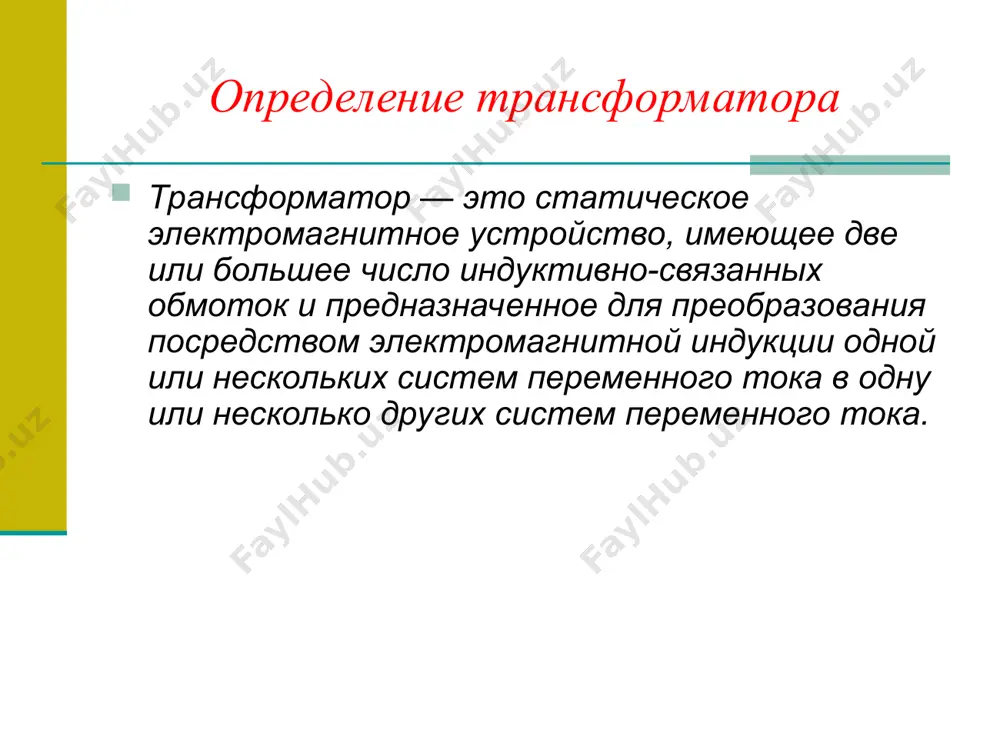

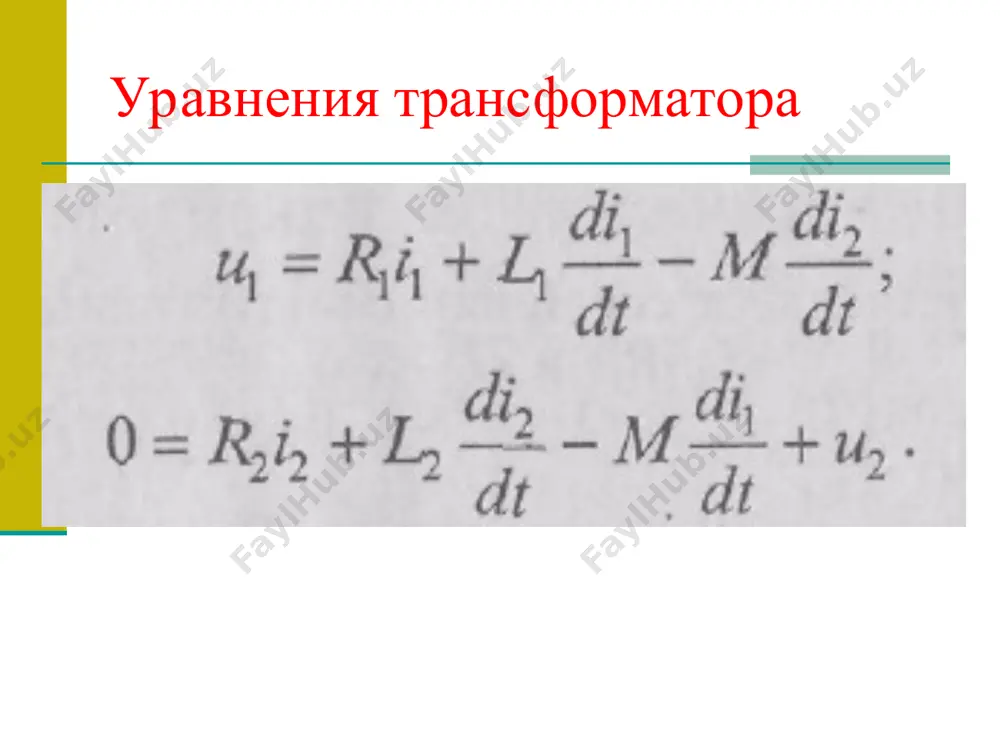

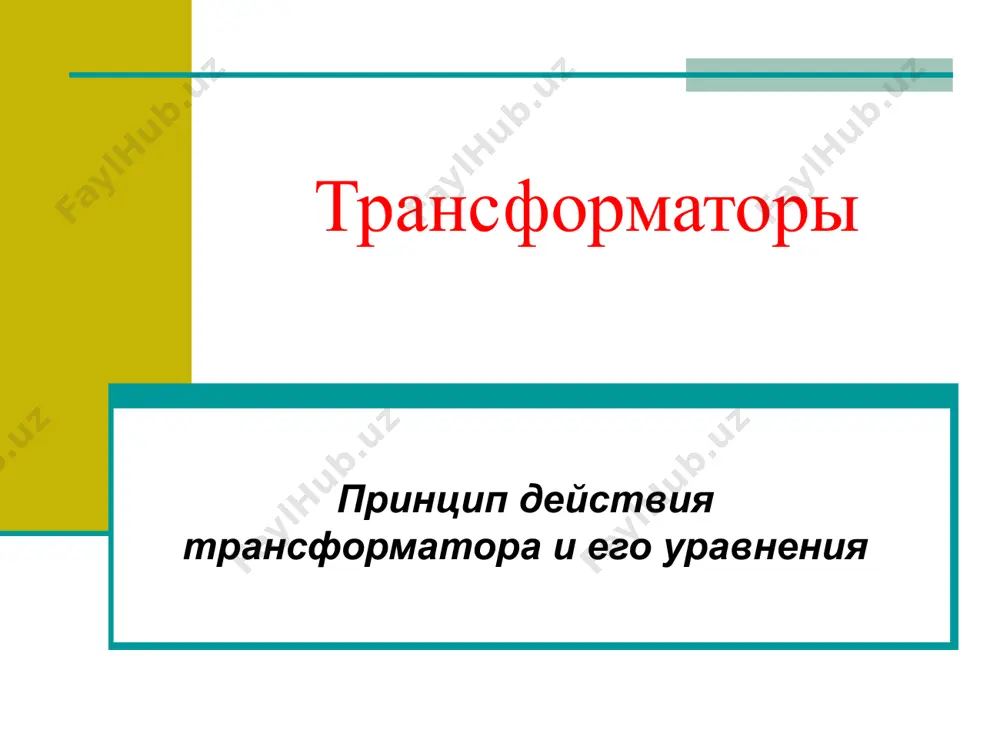

powerpoint presentation электротехника и электроника трансформаторы трансформаторы принцип действия трансформатора и его уравнения определение трансформатора трансформатор — это статическое электромагнитное устройство, имеющее две или большее число индуктивно-связанных обмоток и предназначенное для преобразования посредством электромагнитной индукции одной или нескольких систем переменного тока в одну или несколько других систем переменного тока. схема двухобмоточного трансформатора без магнитопровода уравнения трансформатора уравнения трансформатора в комплексной форме режимы работы трансформатора режим холостого хода: zh = , u2 =0. режим короткого замыкания: zh = о, u2 = 0. режим нагрузки. режим холостого хода вторичная обмотка не оказывает влияния на физические процессы в первичной обмотке, при этом первичная обмотка эквивалентна цепи, состоящей из последовательно включенных r1 и l1. уравнения трансформатора в режиме холостого хода режим короткого замыкания так как ток i2к во вторичной обмотке велик, то даже при малом входном напряжении u1k ток в первичной обмотке i1k достигает больших значений. это может привести к перегреву или даже перегоранию …

2 / 66

форматоры трехфазные трансформаторы измерительные трансформаторы автотрансформаторы автотрансформатор — специальный тип трансформатора с одной обмоткой, часть которой принадлежит первичной и вторичной цепям. автотрансформаторы могут быть повышающие и понижающие, однофазные, трехфазные, регулируемые и нерегулируемые. повышающий и понижающий автотрансформаторы особенности автотрансформаторов ток в общей части обмотки автотрансформатора меньше, чем в остальной ее части, поскольку по общей части обмотки протекают почти встречные токи первичной и вторичной цепей. мощность первичной цепи передается во вторичную цепь как электромагнитным (трансформаторным), так и электрическим способами. достоинства автотрансформаторов: экономичность — обмоточные материалы расходуются только на одну обмотку; меньшие потери в меди и больший кпд - токи в общей части направлены встречно; возможность плавной регулировки напряжения u2 вторичной цепи при непрерывном скольжении контакта по зачищенной поверхности витков. трехфазные трансформаторы измерительные трансформаторы измерительные трансформаторы напряжения и тока. используются для подключения измерительных приборов в цепи высокого напряжения и больших токов. выполняются как обычные двухобмоточные трансформаторы. измерительные трансформаторы напряжения измерительные трансформаторы тока конструкция …

3 / 66

имерно до 20 мм2, а прямоугольного — 80 мм2. предельный ток одного проводника — соответственно 45 и 360 а. элементы обмотки основным элементом обмотки является виток, который выполняется одним или группой параллельных проводов. ряд витков на цилиндрической поверхности называется слоем. витки могут группироваться в катушки. по направлению намотки обмотки делятся на правые и левые подобно резьбе винта. большинство обмоток трансформаторов выполняются с левой намоткой для удобства изготовления. разновидности обмоток определяющими для конструкции обмотки являются число витков, сечение витка и класс напряжения. по способу размещения обмоток на стержне различают обмотки концентрические и дисковые или чередующиеся. по конструктивно-технологическим признакам обмотки делятся на следующие основные типы: цилиндрические, винтовые и непрерывные. разновидности обмоток обмотки каждого из этих типов могут подразделяться на одно- или многослойные цилиндрические, одно- или многоходовые винтовые, дисковые, переплетенные. в мощных трансформаторах, предназначенных для питания электропечей, применяют обмотки из листовой меди или алюминия, а также кованые катушки выполненные из шинной меди или …

4 / 66

да последовательно соединенных многослойных катушек. такое разделение необходимо для уменьшения напряжения между слоями. обычно катушечные обмотки выполняют в виде последовательно соединенных парных (двойных) катушек. дисковая катушка чередующейся обмотки из круглого провода дисковые катушечные обмотки дисковые катушечные обмотки состоят из ряда одинарных или двойных катушек. число витков в одной катушке достигает 20—25, число параллельных проводников в витке - до 8. витки катушки намотаны один на другой по спирали в радиальном направлении. намотанные катушки собирают на шаблоне и соединяют пайкой. осевые и радиальные каналы образуются п-образными замковыми прокладками. такие обмотки широко применяются в высоковольтных трансформаторах в качестве входных катушек. винтовые обмотки винтовая обмотка состоит из ряда витков, наматываемых по винтовой линии. в трансформаторах большой мощности число параллельных проводников может достигать многих десятков. винтовые обмотки бывают одно-, двух- и многоходовыми. двухходовые и многоходовые обмотки состоят соответственно из двух или более отдельных винтовых обмоток, вмотанных одна в другую. каналы для охлаждения образуются так же, …

5 / 66

орматоров можно разделить на два основных типа: стержневые и броневые. для силовых трансформаторов применяют преимущественно магнитные системы стержневого типа. однофазные стержневые трансформаторы однофазные стержневые трансформаторы имеют два стержня 2, несущие обмотки 3, 4. трехфазные стержневые трансформаторы трехфазные стержневые трансформаторы имеют три стержня. стержни соединяются верхним и нижним ярмами. однофазный броневой трансформатор однофазный броневой трансформатор имеет один стержень 2 и два ярма 1, закрывающие (бронирующие) обмотки. трехфазный броневой трансформатор трехфазный броневой трансформатор получается из трех однофазных, если их поставить друг на друга. при такой конструкции потоки в ярмах равны половине потока в стержнях. 1, 2, 3 — обмотки нн фаз а, в, с; 1’, 2', 3'— обмотки вн фаз а, в, с. конструкция силовых трансформаторов в силовых трансформаторах мощностью свыше 100 мв·а и напряжениями 220 кв и выше применяют бронестержневую или многостержневую конструкцию. эта конструкция получается из стержневой, если добавить два стержня,закрывающих обмотки двух фаз, расположенных на крайних стержнях трехфазного стержневого …
