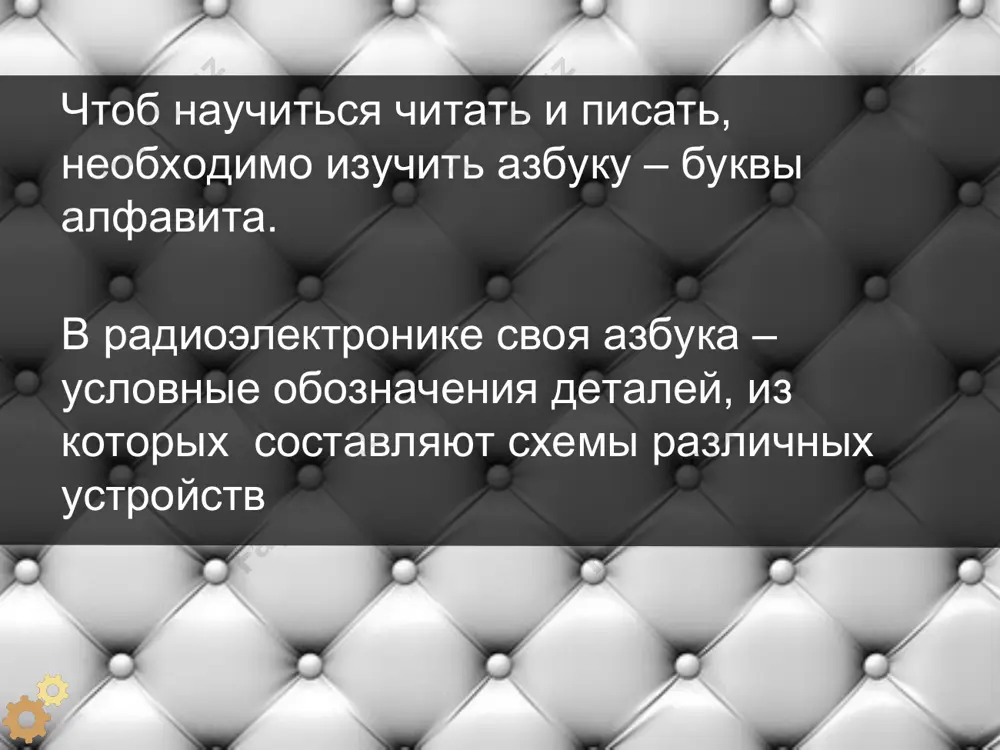

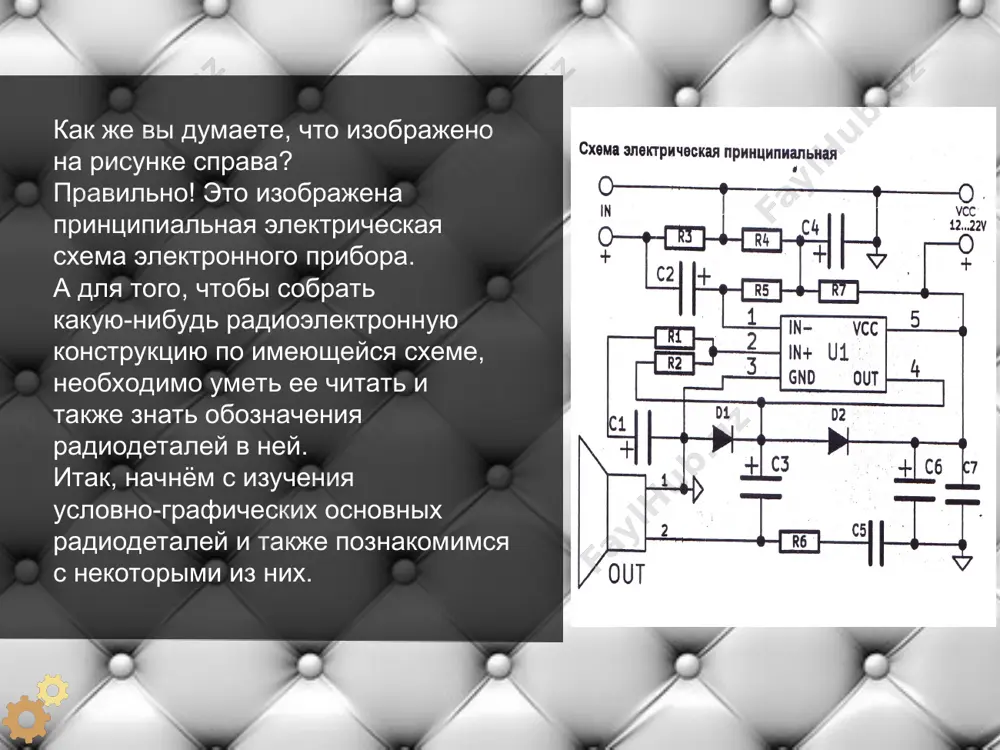

слайд 1 радиоэлементы и их графическое обозначение тамбов 2020 осторожно! очень удобная презентация repack by diakov (rbd) чтоб научиться читать и писать, необходимо изучить азбуку – буквы алфавита. в радиоэлектронике своя азбука – условные обозначения деталей, из которых составляют схемы различных устройств как же вы думаете, что изображено на рисунке справа? правильно! это изображена принципиальная электрическая схема электронного прибора. а для того, чтобы собрать какую-нибудь радиоэлектронную конструкцию по имеющейся схеме, необходимо уметь ее читать и также знать обозначения радиодеталей в ней. итак, начнём с изучения условно-графических основных радиодеталей и также познакомимся с некоторыми из них. резисторы главная задача резистора - это преграда на пути тока. называется он даже так - resist, сопротивление. разные элементы аппаратуры требуют разного количества энергии, грубо говоря. поэтому входящий поток разделяется на множество других и к каждому внутреннему элементу электрического прибора подается определенное количество тока из каждого потока. а чтобы не подалось больше, он глушится резисторами, …

2 / 29

тральный процессор. возле условно-графического изображения конденсатора ставят его позиционное положение и номинальную ёмкость в радиоэлектронике используются также специальные конденсаторы как варикапы, проходные и опорные внешний вид некоторых конденсаторов постоянной ёмкости внешний вид некоторых электролитических конденсаторов внешний вид некоторых конденсаторов переменной ёмкости полупроводниковые приборы «диоды» на электрических и радиоэлектронных схемах полупроводниковые диоды обозначаются символом, напоминающим кристаллический детектор с парой кристалл-металлическое острие. вместо острия на схеме рисуется треугольник (анод), вершина которого упирается в черту, под которой подразумевается плоскость кристалла полупроводника (катод) условно-графическое обозначение диодов внешний вид полупроводниковых элементов (диоды) полупроводниковые приборы «транзисторы» условно-графическое обозначение биполярных транзисторов содержит обозначение базы, эмиттера и коллектора. рядом с изображением транзисторы ставится буквенный код vt и порядковый номер позиции. базу транзистора обозначают короткой чёрточкой, эмиттер – наклонной линией со стрелкой. для транзистора структуры p-n-p стрелка направлена к изображению базы, а для транзистора n-p-n от базы (n – наружу). кружок на схеме символизирует корпус транзистора. их делят на …

3 / 29

маторы трансформатор предназначен для преобразования переменного напряжения одной величины в переменное напряжение другой величины. трансформаторы для широкого диапазона частот обозначают буквой т, а их обмотки – римскими цифрами. внешний вид различных трансформаторов катушки индуктивности катушку индуктивности и дроссель изображают на схемах в виде нескольких (обычно 4х) соединенных полуокружностей, символизирующих витки катушки. отводы катушек изображают отрезками прямых, отходящих от точек соединения полуокружностей или от выпуклой части самой полуокружности. возле условного схемного изображения катушки или дросселя ставят их буквенно-позиционное обозначение, состоящее из латинской буквы l или порядкового номера. внешний вид различных катушек индуктивности акустические приборы акустическими называют приборы, преобразующие энергию электрических колебаний в энергию звуковых или механических колебаний, и наоборот. выполнить задания изобразить условное графическое обозначение следующих элементов: резистор; конденсатор; диод; транзистор; трансформатор. в программе visio. спасибо за внимание.

4 / 29

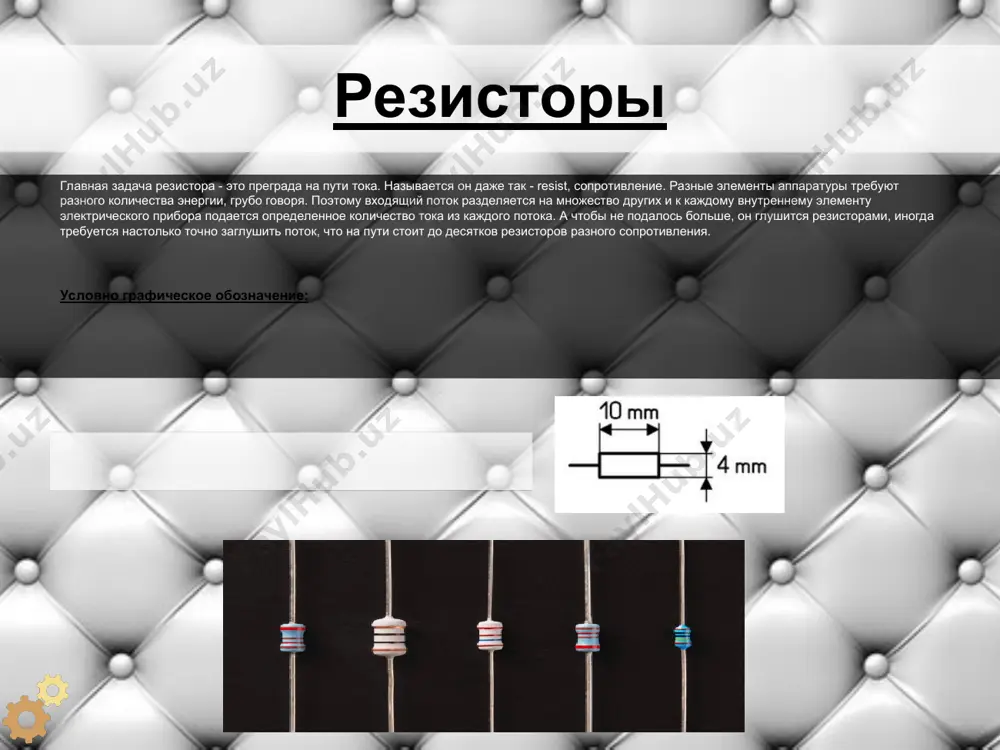

радиоэлементы и их графическое обозначение - Page 4

5 / 29

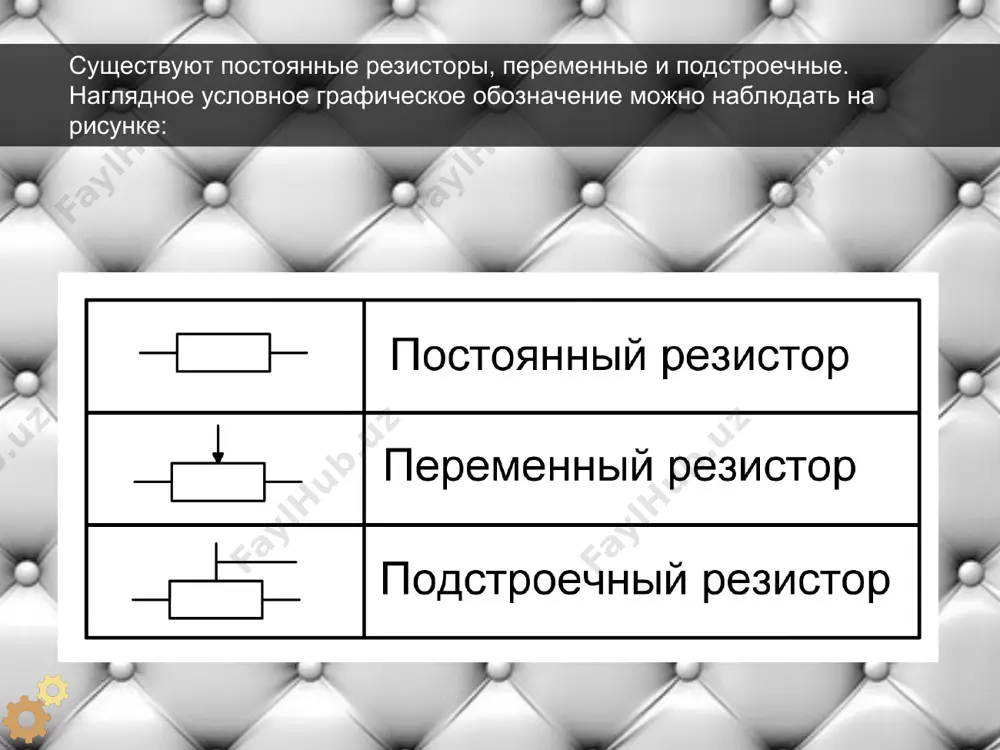

радиоэлементы и их графическое обозначение - Page 5
