1 / 50

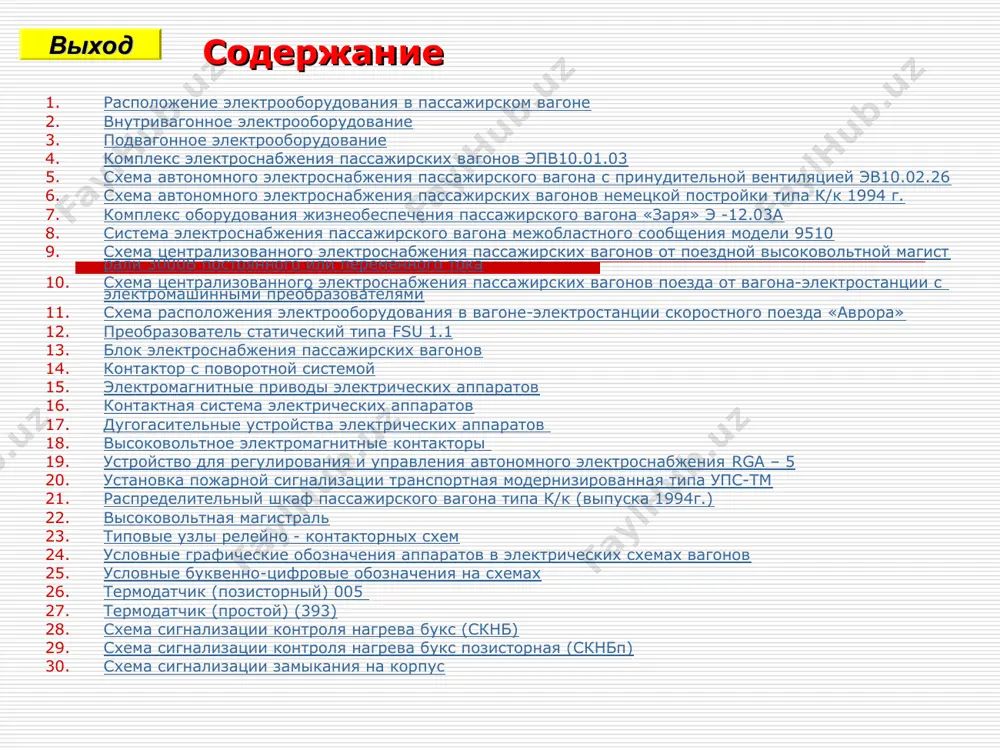

расположение электрооборудования в пассажирском вагоне smart railway group вчд-2 электрооборудования в пассажирском вагоне содержание расположение электрооборудования в пассажирском вагоне внутривагонное электрооборудование подвагонное электрооборудование комплекс электроснабжения пассажирских вагонов эпв10.01.03 схема автономного электроснабжения пассажирского вагона с принудительной вентиляцией эв10.02.26 схема автономного электроснабжения пассажирских вагонов немецкой постройки типа к/к 1994 г. комплекс оборудования жизнеобеспечения пассажирского вагона «заря» э -12.03а система электроснабжения пассажирского вагона межобластного сообщения модели 9510 схема централизованного электроснабжения пассажирских вагонов от поездной высоковольтной магистрали 3000в постоянного или переменного тока схема централизованного электроснабжения пассажирских вагонов поезда от вагона-электростанции с электромашинными преобразователями схема расположения электрооборудования в вагоне-электростанции скоростного поезда «аврора» преобразователь статический типа fsu 1.1 блок электроснабжения пассажирских вагонов контактор с поворотной системой электромагнитные приводы электрических аппаратов контактная система электрических аппаратов дугогасительные устройства электрических аппаратов высоковольтное электромагнитные контакторы устройство для регулирования и управления автономного электроснабжения rga – 5 установка пожарной сигнализации транспортная модернизированная типа упс-тм распределительный шкаф пассажирского вагона типа к/к (выпуска 1994г.) …

2 / 50

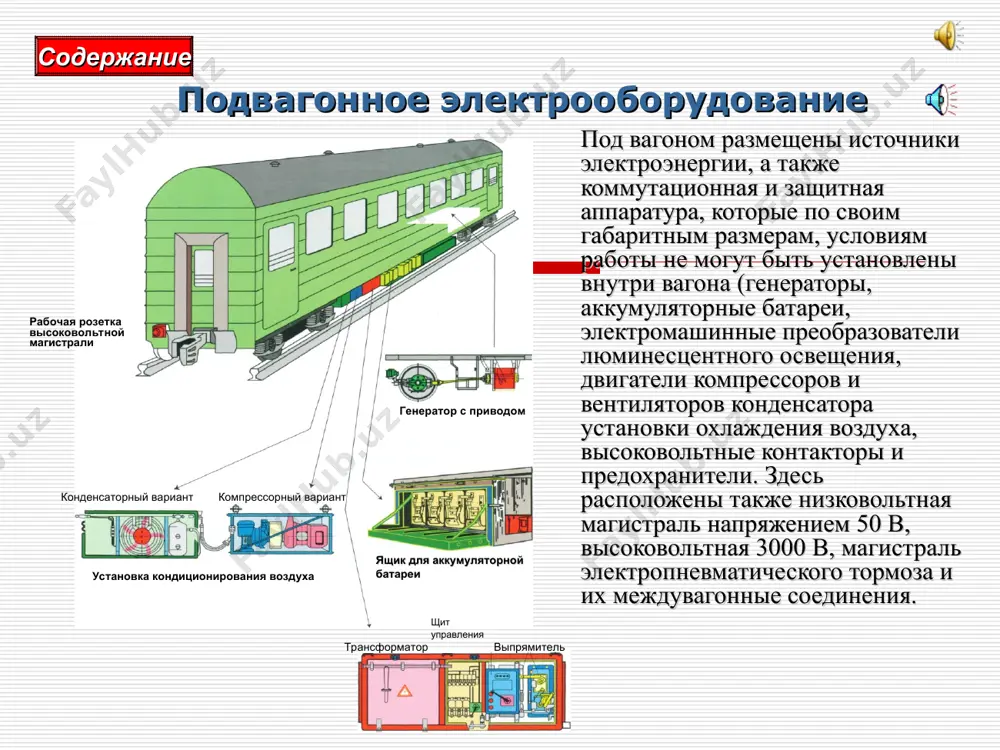

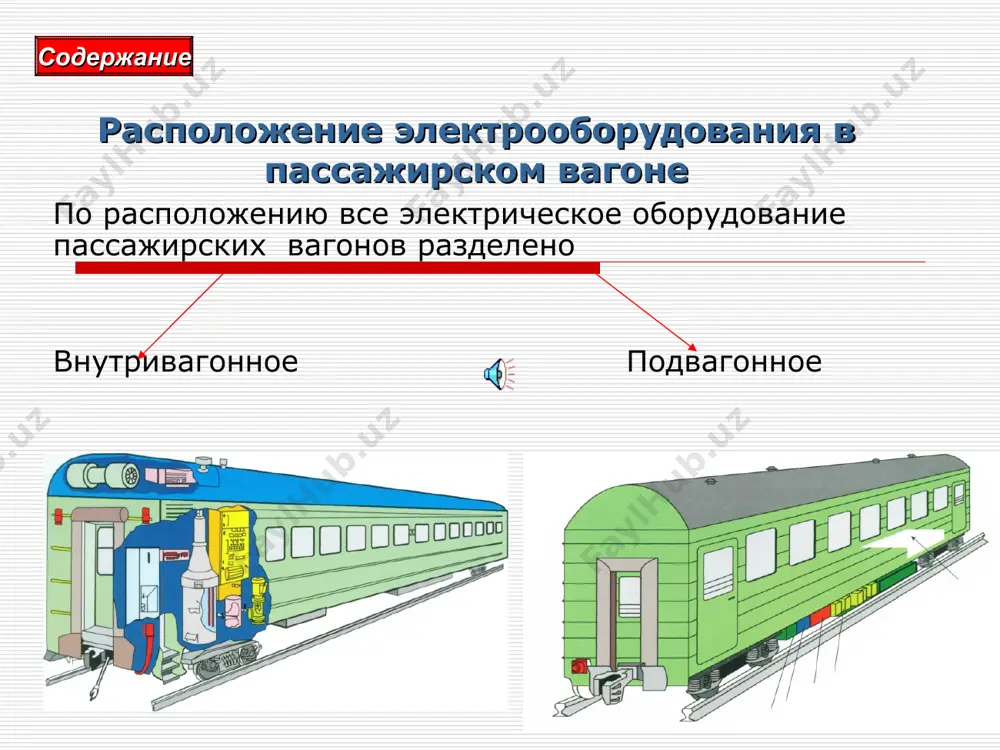

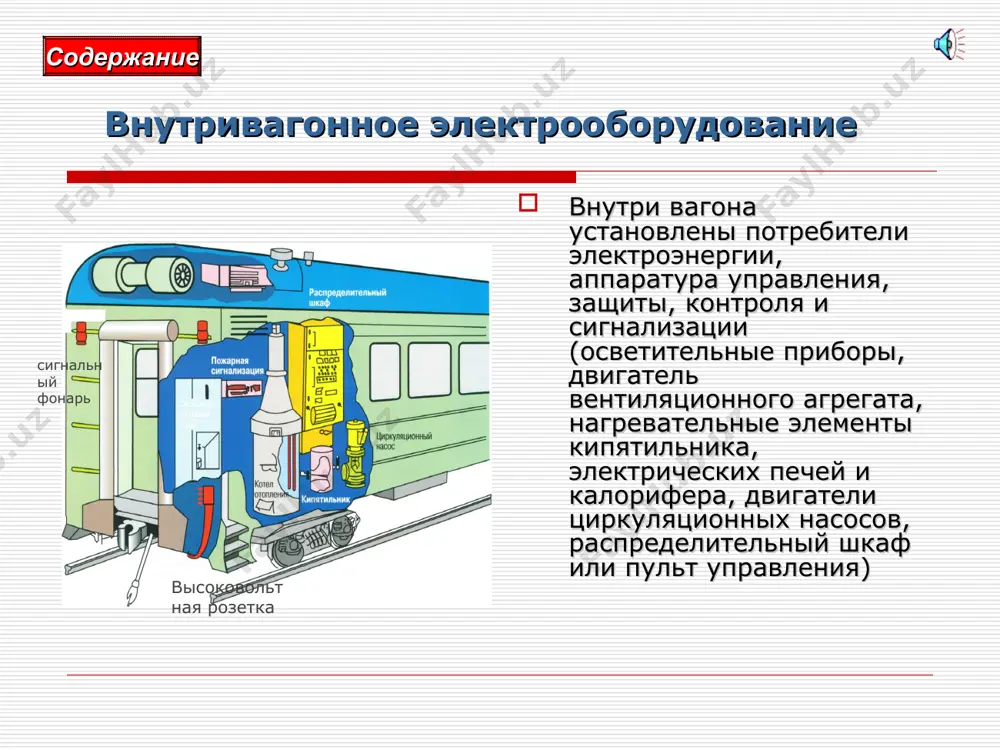

агоне по расположению все электрическое оборудование пассажирских вагонов разделено внутривагонное подвагонное содержание внутривагонное электрооборудование внутри вагона установлены потребители электроэнергии, аппаратура управления, защиты, контроля и сигнализации (осветительные приборы, двигатель вентиляционного агрегата, нагревательные элементы кипятильника, электрических печей и калорифера, двигатели циркуляционных насосов, распределительный шкаф или пульт управления) содержание сигнальный фонарь высоковольтная розетка подвагонное электрооборудование под вагоном размещены источники электроэнергии, а также коммутационная и защитная аппаратура, которые по своим габаритным размерам, условиям работы не могут быть установлены внутри вагона (генераторы, аккумуляторные батареи, электромашинные преобразователи люминесцентного освещения, двигатели компрессоров и вентиляторов конденсатора установки охлаждения воздуха, высоковольтные контакторы и предохранители. здесь расположены также низковольтная магистраль напряжением 50 в, высоковольтная 3000 в, магистраль электропневматического тормоза и их междувагонные соединения. генератор с приводом установка кондиционирования воздуха конденсаторный вариант компрессорный вариант ящик для аккумуляторной батареи трансформатор щит управления выпрямитель рабочая розетка высоковольтной магистрали содержание комплекс электроснабжения пассажирских вагонов эпв10.01.03 сигнализация кипятильник водоохладитель 31 обеззараживание воды 29 микроволновая печь …

3 / 50

; угп — установка газового пожаротушения; пу — пульт управления вагонным электрооборудованием; яв — подвагонный ящик с высоковольтным электрооборудованием; g— синхронный генератор; cb — аккумуляторная батарея; m-50 — подвагонная магистраль постоянного тока напряжением 50 в; m-3000 — подвагонная высоковольтная магистраль напряжением 3000 в; побп — преобразователь однофазный бытовых потребителей; яр — ящик с пускорегулирующей аппаратурой вентилятора вагона; е15 — кипятильник (линия 28); е16 — водоохладитель (линия 30); е17 — холодильник (линия 27); е18 — микроволновая печь (линия 29); е19 — обеззараживатель воды (линия 31). содержание в состав вагонного электрооборудования входят: - аппаратура коммутации, защиты и распределения электроэнергии, размещаемая в пульте управления пу, ящик с высоковольтной аппаратурой яв, размещаемый под вагоном; ящик с регулирующей аппаратурой -вентилятора вагона яр. потребителями электроэнергии вагона являются: котел (линия 3) с нагревательными элементами ез и е4, вагонный вентилятор (электродвигатель м1, линия 6), системы освещения (линия 21), пожарной сигнализации упс (линия 19) и пожаротушения (пожарный насос — …

4 / 50

управления и защиты высоковольтного отопления. насос отопления м2 (линия 32) питается от бортовой сети. от побп получает питание электродвигатель насоса перекачки воды мз (линия 26) и электроаппаратура соов е19 (линия 31), обеспечивающая обеззараживание воды. помимо пожарной, в вагоне предусмотрены следующие виды сигнализации: -хвостовые сигнальные фонари (фхс) по торцам вагона (линия 20); -вызывная (звонковая), обеспечивающая подачу сигнала на вызов проводника; -сигнализация налива воды (линия 23); -сигнализация о занятости туалетов (линия 22); -сигнализация системы контроля нагрева букс; -сигнализация целостности изоляции проводов. содержание схема автономного электроснабжения пассажирского вагона с принудительной вентиляцией эв10.02.26 комплекс энергоснабжения эв10.02.28 применяется на пассажирских вагонах отечественной постройки без установок кондиционирования воздуха. комплекс электрооборудования обеспечивает: стабилизацию напряжения постоянного тока в цепях потребителей на уровне 50±3в; автоматическое изменение режима зарядки аккумуляторной батареи в зависимости от скорости движения вагона и температуры электролита; автоматическое ограничение тока разряда батареи; автоматическое и ручное управление вентиляционной установкой и высоковольтным отоплением; защиту электрооборудования от коротких замыканий, токовых …

5 / 50

ощность: основной обмотки, ква……………………………….. 9,45 дополнительной обмотки, ква ……………………………………..0,45 номинальное напряжение: основной обмотки, в………………...45 в цепях потребителей, в……………………………………………. 50±3 номинальный ток: основной обмотки, а…………………………. 121 дополнительной обмотки, а……………………………………….. 31,5 коэффициент полезного действия при частоте вращения ротора генератора 950—4000 об/мин: генератора…………… 0,91—0,75 комплекса……………… 0,83—0,68 2.аккумуляторная батарея типа 38внж-300-у2, емкостью 300 а • ч. 3.подвагонная магистраль постоянного тока напряжением 50 в. 4.высоковольтная магистраль от локомотива с потребляемой мощностью 48 квт. содержание в состав комплекса входят: генератор переменного тока 2гв.003.13.у1; пульт управления 2пу.040.4уз; подвагонный высоковольтный ящик; аккумуляторная батарея 38тнж-350-у2; блок с терморезисторами 2ба.104.2у2. энергоузел комплекса позволяет обеспечивать электрической энергией вагонные потребители от четырех различных источников: двух собственных (подвагонного генератора с и аккумуляторной батареи ов) и двух внешних, подключаемых к вагону через высоковольтную и низковольтную поездные однопроводные магистрали. от высоковольтной поездной магистрали через вк получают питание нагревательные элементы котла отопления, а от низковольтной — цепи сети освещения (аварийного, служебного и ночного), а также цепи …
