1 / 50

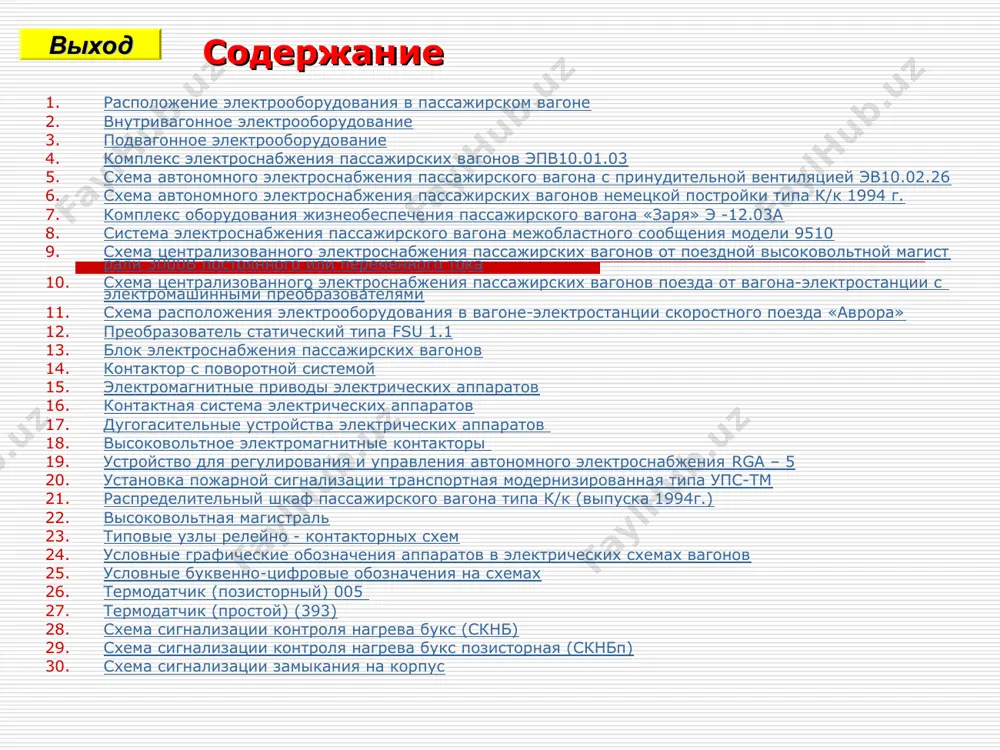

raspolojenie elektrooborudovaniya v passajirskom vagone smart railway group vchd-2 elektrooborudovaniya v passajirskom vagone soderjanie raspolojenie elektrooborudovaniya v passajirskom vagone vnutrivagonnoe elektrooborudovanie podvagonnoe elektrooborudovanie kompleks elektrosnabjeniya passajirskix vagonov epv10.01.03 sxema avtonomnogo elektrosnabjeniya passajirskogo vagona s prinuditelnoy ventilyatsiey ev10.02.26 sxema avtonomnogo elektrosnabjeniya passajirskix vagonov nemetskoy postroyki tipa k/k 1994 g. kompleks oborudovaniya jizneobespecheniya passajirskogo vagona «zarya» e -12.03a sistema elektrosnabjeniya passajirskogo vagona mejoblastnogo soobsheniya modeli 9510 sxema tsentralizovannogo elektrosnabjeniya passajirskix vagonov ot poezdnoy visokovoltnoy magistrali 3000v postoyannogo ili peremennogo toka sxema tsentralizovannogo elektrosnabjeniya passajirskix vagonov poezda ot vagona-elektrostantsii s elektromashinnimi preobrazovatelyami sxema raspolojeniya elektrooborudovaniya v vagone-elektrostantsii skorostnogo poezda «avrora» preobrazovatel staticheskiy tipa fsu 1.1 blok elektrosnabjeniya passajirskix vagonov kontaktor s povorotnoy sistemoy elektromagnitnie privodi elektricheskix apparatov kontaktnaya sistema elektricheskix apparatov dugogasitelnie ustroystva elektricheskix apparatov visokovoltnoe elektromagnitnie kontaktori ustroystvo dlya regulirovaniya i upravleniya avtonomnogo elektrosnabjeniya rga – 5 ustanovka pojarnoy signalizatsii transportnaya modernizirovannaya tipa ups-tm raspredelitelniy shkaf passajirskogo vagona tipa k/k (vipuska 1994g.) …

2 / 50

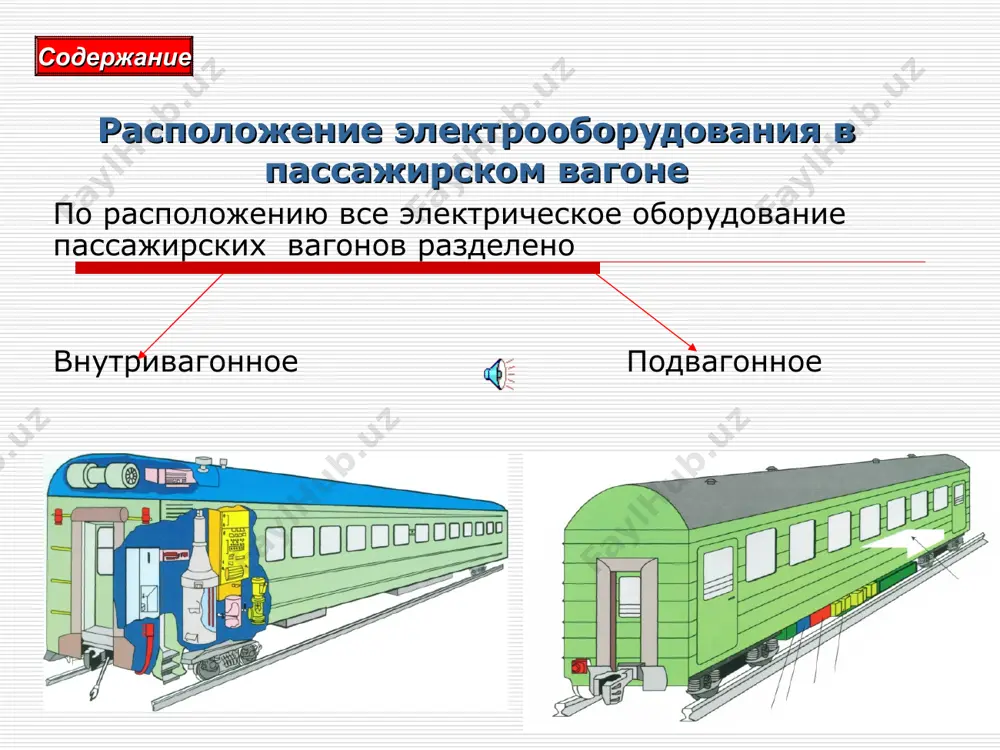

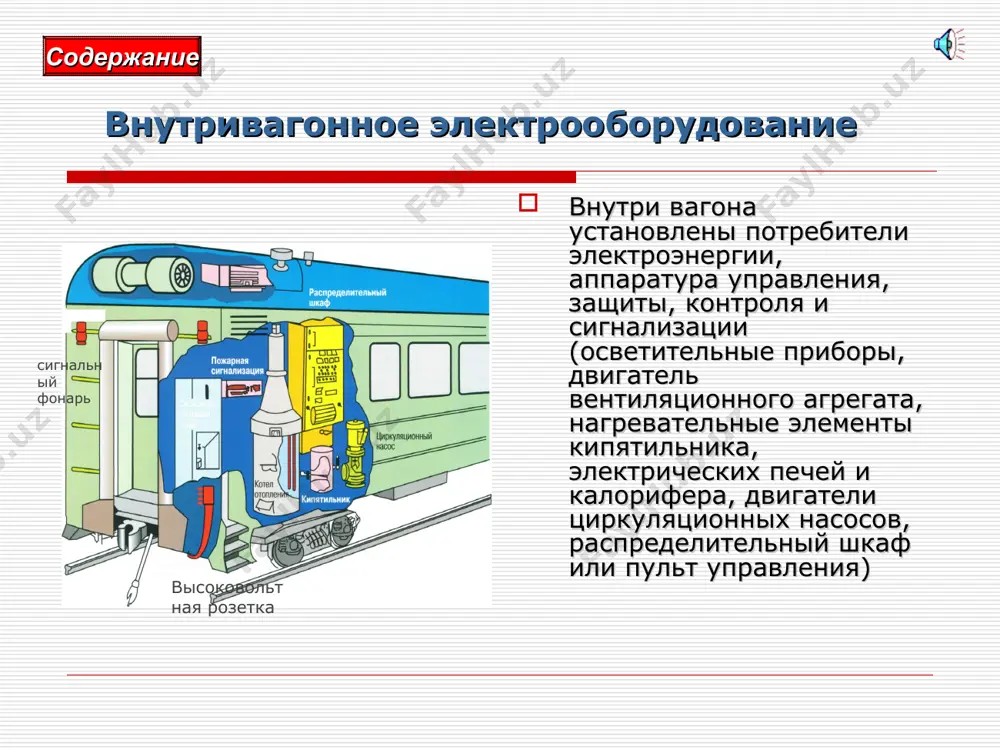

d raspolojenie elektrooborudovaniya v passajirskom vagone po raspolojeniyu vse elektricheskoe oborudovanie passajirskix vagonov razdeleno vnutrivagonnoe podvagonnoe soderjanie vnutrivagonnoe elektrooborudovanie vnutri vagona ustanovleni potrebiteli elektroenergii, apparatura upravleniya, zashiti, kontrolya i signalizatsii (osvetitelnie pribori, dvigatel ventilyatsionnogo agregata, nagrevatelnie elementi kipyatilnika, elektricheskix pechey i kalorifera, dvigateli tsirkulyatsionnix nasosov, raspredelitelniy shkaf ili pult upravleniya) soderjanie signalniy fonar visokovoltnaya rozetka podvagonnoe elektrooborudovanie pod vagonom razmesheni istochniki elektroenergii, a takje kommutatsionnaya i zashitnaya apparatura, kotorie po svoim gabaritnim razmeram, usloviyam raboti ne mogut bit ustanovleni vnutri vagona (generatori, akkumulyatornie batarei, elektromashinnie preobrazovateli lyuminestsentnogo osvesheniya, dvigateli kompressorov i ventilyatorov kondensatora ustanovki oxlajdeniya vozduxa, visokovoltnie kontaktori i predoxraniteli. zdes raspolojeni takje nizkovoltnaya magistral napryajeniem 50 v, visokovoltnaya 3000 v, magistral elektropnevmaticheskogo tormoza i ix mejduvagonnie soedineniya. generator s privodom ustanovka konditsionirovaniya vozduxa kondensatorniy variant kompressorniy variant yashik dlya akkumulyatornoy batarei transformator shit upravleniya vipryamitel rabochaya rozetka visokovoltnoy magistrali soderjanie kompleks elektrosnabjeniya passajirskix vagonov epv10.01.03 signalizatsiya kipyatilnik vodooxladitel 31 …

3 / 50

p — post distantsionnogo puska ustanovki gazovogo pojarotusheniya; ups — ustanovka pojarnoy signalizatsii; ugp — ustanovka gazovogo pojarotusheniya; pu — pult upravleniya vagonnim elektrooborudovaniem; yav — podvagonniy yashik s visokovoltnim elektrooborudovaniem; g— sinxronniy generator; cb — akkumulyatornaya batareya; m-50 — podvagonnaya magistral postoyannogo toka napryajeniem 50 v; m-3000 — podvagonnaya visokovoltnaya magistral napryajeniem 3000 v; pobp — preobrazovatel odnofazniy bitovix potrebiteley; yar — yashik s puskoreguliruyushey apparaturoy ventilyatora vagona; e15 — kipyatilnik (liniya 28); e16 — vodooxladitel (liniya 30); e17 — xolodilnik (liniya 27); e18 — mikrovolnovaya pech (liniya 29); e19 — obezzarajivatel vodi (liniya 31). soderjanie v sostav vagonnogo elektrooborudovaniya vxodyat: - apparatura kommutatsii, zashiti i raspredeleniya elektroenergii, razmeshaemaya v pulte upravleniya pu, yashik s visokovoltnoy apparaturoy yav, razmeshaemiy pod vagonom; yashik s reguliruyushey apparaturoy -ventilyatora vagona yar. potrebitelyami elektroenergii vagona yavlyayutsya: kotel (liniya 3) s nagrevatelnimi elementami ez i e4, vagonniy ventilyator (elektrodvigatel m1, liniya 6), sistemi osvesheniya …

4 / 50

2, ustanovlennimi v raznix kontsax vagona. pri vklyuchenii elektrodvigatelya m4 (liniya 33) voda iz sistemi vodosnabjeniya vagona postupaet v pojarnuyu magistral. v yav naxoditsya apparatura upravleniya i zashiti visokovoltnogo otopleniya. nasos otopleniya m2 (liniya 32) pitaetsya ot bortovoy seti. ot pobp poluchaet pitanie elektrodvigatel nasosa perekachki vodi mz (liniya 26) i elektroapparatura soov e19 (liniya 31), obespechivayushaya obezzarajivanie vodi. pomimo pojarnoy, v vagone predusmotreni sleduyushie vidi signalizatsii: -xvostovie signalnie fonari (fxs) po tortsam vagona (liniya 20); -vizivnaya (zvonkovaya), obespechivayushaya podachu signala na vizov provodnika; -signalizatsiya naliva vodi (liniya 23); -signalizatsiya o zanyatosti tualetov (liniya 22); -signalizatsiya sistemi kontrolya nagreva buks; -signalizatsiya tselostnosti izolyatsii provodov. soderjanie sxema avtonomnogo elektrosnabjeniya passajirskogo vagona s prinuditelnoy ventilyatsiey ev10.02.26 kompleks energosnabjeniya ev10.02.28 primenyaetsya na passajirskix vagonax otechestvennoy postroyki bez ustanovok konditsionirovaniya vozduxa. kompleks elektrooborudovaniya obespechivaet: stabilizatsiyu napryajeniya postoyannogo toka v tsepyax potrebiteley na urovne 50±3v; avtomaticheskoe izmenenie rejima zaryadki akkumulyatornoy batarei v zavisimosti ot skorosti …

5 / 50

avariynogo energosnabjeniya; pu -pult upravleniya; e mp - elektromashinniy preobrazovatel; v — vipryamitel. istochniki energii generator 2gv.003.13.u1: moshnost na storone postoyannogo toka v prodoljitelnom rejime pri chastote vrasheniya rotora 950—4000 ob/min, kvt………… 8 moshnost: osnovnoy obmotki, kva……………………………….. 9,45 dopolnitelnoy obmotki, kva ……………………………………..0,45 nominalnoe napryajenie: osnovnoy obmotki, v………………...45 v tsepyax potrebiteley, v……………………………………………. 50±3 nominalniy tok: osnovnoy obmotki, a…………………………. 121 dopolnitelnoy obmotki, a……………………………………….. 31,5 koeffitsient poleznogo deystviya pri chastote vrasheniya rotora generatora 950—4000 ob/min: generatora…………… 0,91—0,75 kompleksa……………… 0,83—0,68 2.akkumulyatornaya batareya tipa 38vnj-300-u2, emkostyu 300 a • ch. 3.podvagonnaya magistral postoyannogo toka napryajeniem 50 v. 4.visokovoltnaya magistral ot lokomotiva s potreblyaemoy moshnostyu 48 kvt. soderjanie v sostav kompleksa vxodyat: generator peremennogo toka 2gv.003.13.u1; pult upravleniya 2pu.040.4uz; podvagonniy visokovoltniy yashik; akkumulyatornaya batareya 38tnj-350-u2; blok s termorezistorami 2ba.104.2u2. energouzel kompleksa pozvolyaet obespechivat elektricheskoy energiey vagonnie potrebiteli ot chetirex razlichnix istochnikov: dvux sobstvennix (podvagonnogo generatora s i akkumulyatornoy batarei ov) i dvux vneshnix, podklyuchaemix k vagonu …
