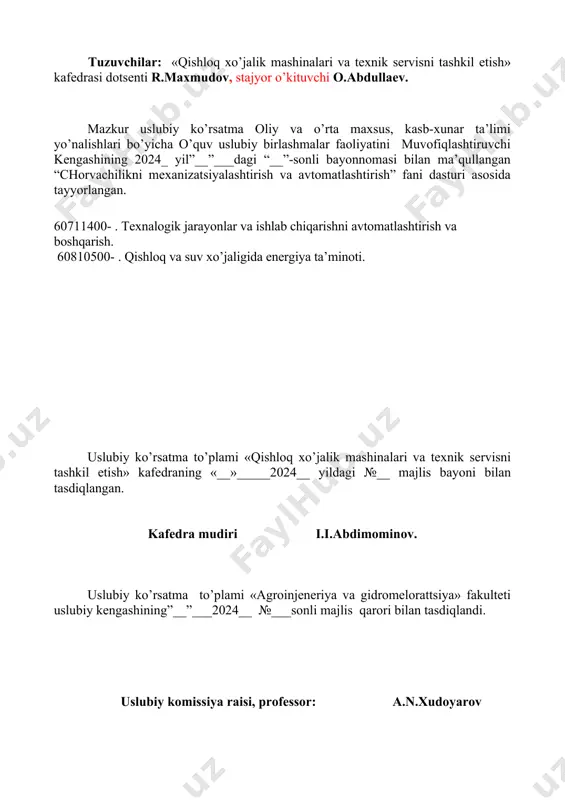

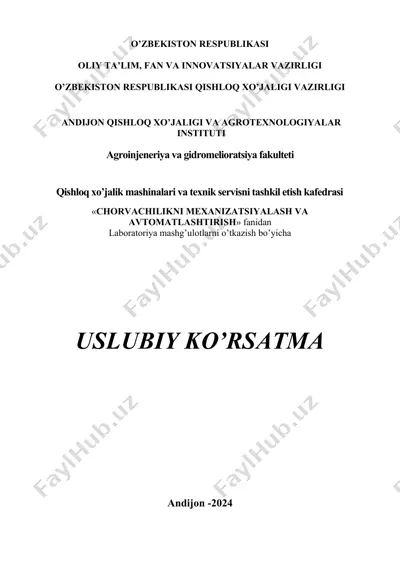

o’zbekiston respublikasi oliy ta’lim, fan va innovatsiyalar vazirligi o’zbekiston respublikasi qishloq xo’jaligi vazirligi andijon qishloq xo’jaligi va agrotexnologiyalar instituti agroinjeneriya va gidromelioratsiya fakulteti qishloq xo’jalik mashinalari va texnik servisni tashkil etish kafedrasi «chorvachilikni mexanizatsiyalash va avtomatlashtirish» fanidan laboratoriya mashg’ulotlarni o’tkazish bo’yicha uslubiy ko’rsatma andijon -2024 tuzuvchilar: «qishloq xo’jalik mashinalari va texnik servisni tashkil etish» kafedrasi dotsenti r.maxmudov, stajyor o’kituvchi o.abdullaev. mazkur uslubiy ko’rsatma oliy va o’rta maxsus, kasb-xunar ta’limi yo’nalishlari bo’yicha o’quv uslubiy birlashmalar faoliyatini muvofiqlashtiruvchi kengashining 2024_ yil”__”___dagi “__”-sonli bayonnomasi bilan ma’qullangan “chorvachilikni mexanizatsiyalashtirish va avtomatlashtirish” fani dasturi asosida tayyorlangan. 60711400- . texnalogik jarayonlar va ishlab chiqarishni avtomatlashtirish va boshqarish. 60810500- . qishloq va suv xo’jaligida energiya ta’minoti. uslubiy ko’rsatma to’plami «qishloq xo’jalik mashinalari va texnik servisni tashkil etish» kafedraning «__»_____2024__ yildagi №__ majlis bayoni bilan tasdiqlangan. kafedra mudiri i.i.abdimominov. uslubiy ko’rsatma to’plami «agroinjeneriya va gidromelorattsiya» fakulteti uslubiy kengashining”__”___2024__ №___sonli majlis qarori bilan tasdiqlandi. uslubiy komissiya raisi, professor: a.n.xudoyarov …

2 / 60

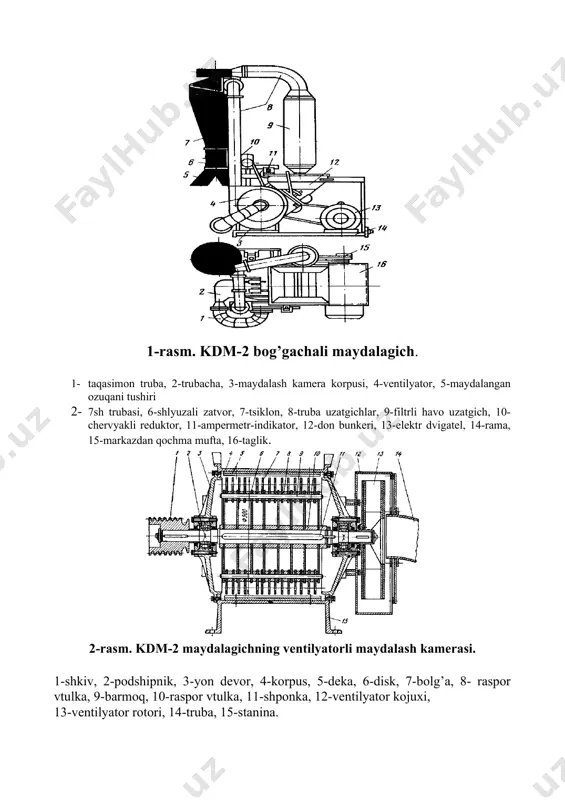

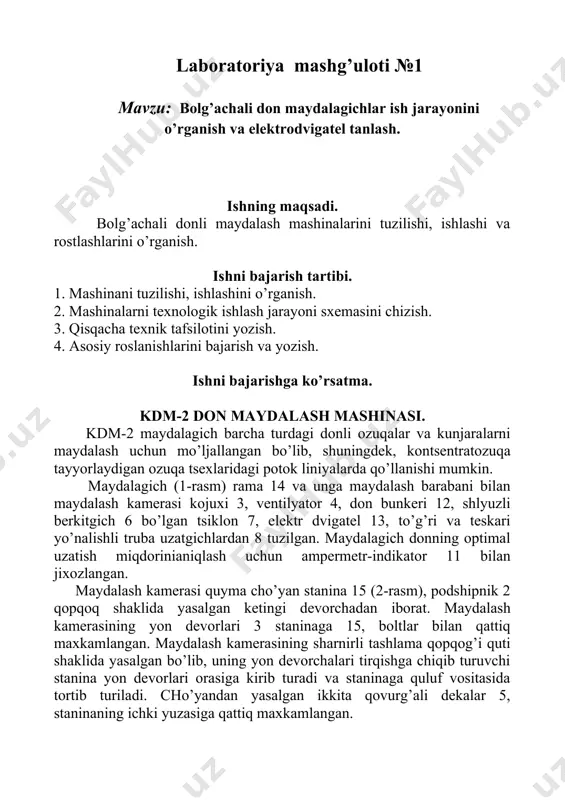

ar va kunjaralarni maydalash uchun mo’ljallangan bo’lib, shuningdek, kontsentratozuqa tayyorlaydigan ozuqa tsexlaridagi potok liniyalarda qo’llanishi mumkin. maydalagich (1-rasm) rama 14 va unga maydalash barabani bilan maydalash kamerasi kojuxi 3, ventilyator 4, don bunkeri 12, shlyuzli berkitgich 6 bo’lgan tsiklon 7, elektr dvigatel 13, to’g’ri va teskari yo’nalishli truba uzatgichlardan 8 tuzilgan. maydalagich donning optimal uzatish miqdorinianiqlash uchun ampermetr-indikator 11 bilan jixozlangan. maydalash kamerasi quyma cho’yan stanina 15 (2-rasm), podshipnik 2 qopqoq shaklida yasalgan ketingi devorchadan iborat. maydalash kamerasining yon devorlari 3 staninaga 15, boltlar bilan qattiq maxkamlangan. maydalash kamerasining sharnirli tashlama qopqog’i quti shaklida yasalgan bo’lib, uning yon devorchalari tirqishga chiqib turuvchi stanina yon devorlari orasiga kirib turadi va staninaga quluf vositasida tortib turiladi. cho’yandan yasalgan ikkita qovurg’ali dekalar 5, staninaning ichki yuzasiga qattiq maxkamlangan. 1-rasm. kdm-2 bog’gachali maydalagich. 1- taqasimon truba, 2-trubacha, 3-maydalash kamera korpusi, 4-ventilyator, 5-maydalangan ozuqani tushiri 2- 7sh trubasi, 6-shlyuzali zatvor, 7-tsiklon, 8-truba uzatgichlar, 9-filtrli havo …

3 / 60

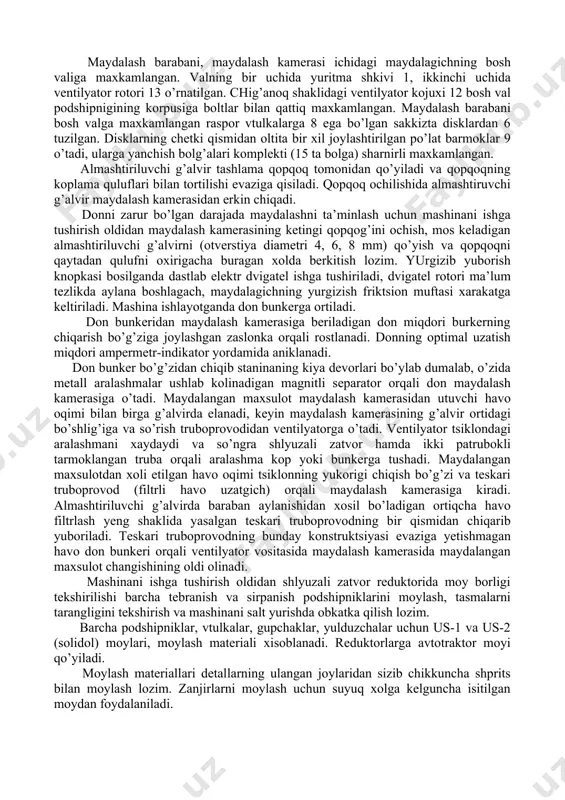

por vtulkalarga 8 ega bo’lgan sakkizta disklardan 6 tuzilgan. disklarning chetki qismidan oltita bir xil joylashtirilgan po’lat barmoklar 9 o’tadi, ularga yanchish bolg’alari komplekti (15 ta bolga) sharnirli maxkamlangan. almashtiriluvchi g’alvir tashlama qopqoq tomonidan qo’yiladi va qopqoqning koplama quluflari bilan tortilishi evaziga qisiladi. qopqoq ochilishida almashtiruvchi g’alvir maydalash kamerasidan erkin chiqadi. donni zarur bo’lgan darajada maydalashni ta’minlash uchun mashinani ishga tushirish oldidan maydalash kamerasining ketingi qopqog’ini ochish, mos keladigan almashtiriluvchi g’alvirni (otverstiya diametri 4, 6, 8 mm) qo’yish va qopqoqni qaytadan qulufni oxirigacha buragan xolda berkitish lozim. yurgizib yuborish knopkasi bosilganda dastlab elektr dvigatel ishga tushiriladi, dvigatel rotori ma’lum tezlikda aylana boshlagach, maydalagichning yurgizish friktsion muftasi xarakatga keltiriladi. mashina ishlayotganda don bunkerga ortiladi. don bunkeridan maydalash kamerasiga beriladigan don miqdori burkerning chiqarish bo’g’ziga joylashgan zaslonka orqali rostlanadi. donning optimal uzatish miqdori ampermetr-indikator yordamida aniklanadi. don bunker bo’g’zidan chiqib staninaning kiya devorlari bo’ylab dumalab, o’zida metall aralashmalar ushlab kolinadigan magnitli separator …

4 / 60

uboprovodning bir qismidan chiqarib yuboriladi. teskari truboprovodning bunday konstruktsiyasi evaziga yetishmagan havo don bunkeri orqali ventilyator vositasida maydalash kamerasida maydalangan maxsulot changishining oldi olinadi. mashinani ishga tushirish oldidan shlyuzali zatvor reduktorida moy borligi tekshirilishi barcha tebranish va sirpanish podshipniklarini moylash, tasmalarni tarangligini tekshirish va mashinani salt yurishda obkatka qilish lozim. barcha podshipniklar, vtulkalar, gupchaklar, yulduzchalar uchun us-1 va us-2 (solidol) moylari, moylash materiali xisoblanadi. reduktorlarga avtotraktor moyi qo’yiladi. moylash materiallari detallarning ulangan joylaridan sizib chikkuncha shprits bilan moylash lozim. zanjirlarni moylash uchun suyuq xolga kelguncha isitilgan moydan foydalaniladi. kdu-2 universal maydalagich. universal maydalagich (3-rasm) rama 16, pichoqli baraban 12, maydalash kamerasi 1, ventilyator 2, yuklash bunkeri 3, zatvorli shlyuza 5, tsiklon 6, trubali uzatgichlar 7, 8 dan tuzilgan. ta’minlash qurilmasi (ta’minlash 14 va zichlash 17 kiya transportyor) va pichoqli baraban sochilmaydigan ozuqalarni uzatish va birlamchi maydalashga xizmat qiladi. don maydalashda ish jarayoni (4-rasm) quyidagicha kechadi. don bunkerdan 8, rostlanuvchi zaslonka …

5 / 60

atish qurilmasining ta’minlash transportyoriga tashlanadi. uzatiluvchi massa qiya transportyor yordamida zichlanadi hamda pichoqli barabanga o’tayotganda magnit separatori yordamida metall aralashmalaridan tozalanadi va to’g’rash kamerasiga o’tadi. to’g’ralgan ozuqa g’alvir orkasidagi bo’shliqdan o’tib, ventilyatorning so’ruvchi truboprovodiga o’tadi va u orqali tsiklonga uzatiladi. ildizmevalar va ko’k ozuqalarni to’g’rashda maydalash kamerasidan g’alvirlar 2 olinadi va maxsus bo’g’iz 5 o’rnatiladi. to’g’ralgan ozuqalar bo’g’iz orqali tashqariga chiqariladi. 3-rasm. kdu-2 universal ozuqa maydalagich. 1-maydalash kamerasi, 2-ventilyator, 3-yuklash bunkeri, 4-chiqarish yengchasi, 5-zatvorli shlyuza, 6-tsiklon, 7-ozuqa uzatish trubasi, 8-havo uzatish turubasi, 9-filtrli yengcha, 10-ampermetr-indikator, 11-chervyakli reduktor, 12-pichoqli baraban, 13-xarakatni to’htatish va yurgizish richagi, 14-ta’minlash transportyori, 15-elektr dvigatel, 16-rama, 17-qiya zichlash transportyor, 18-reduktor. 4-rasm. kdu-2, maydalagichni (kesma) sxemasi. 1-maydalash barabani, 2-almashtiruvchi g’alvir, 3-g’alvir-orka kamerasi, 4-chiqarish bo’g’zi, 5-urnatiluvchi chiqarish bo’g’zi, 6-maydalash kamerasi qopqog’i, 7-magnitli separator, 8-sochiluvchi ozuqa bunkeri, 9-suv patrubkasi, 10-kesish barabani, 11-zichlash transportyori, 12-ta’minlash transportyori, 13-havoni qabul qilish patrubogi, 14-rama, 15-elektr dvigatel, 16-ventilyatorni so’rish patrubogi, 17-deka, 18-qarama-qarshi kesish plastinasi. maydalagichni …
