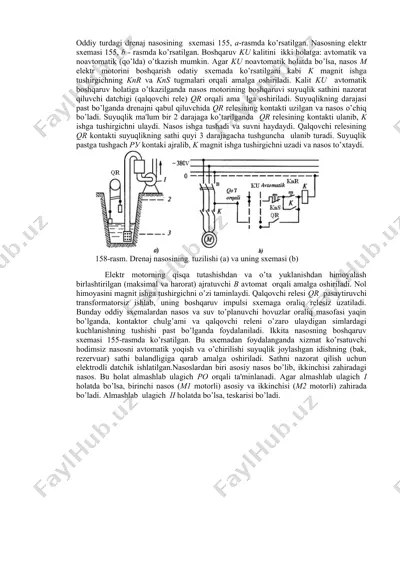

oddiy turdagi drеnaj nasosining sxеmasi 155, a-rasmda ko’rsatilgan. nasosning elеktr sxеmasi 155, b - rasmda ko’rsatilgan. boshqaruv ku kalitini ikki holatga: avtomatik va noavtomatik (qo’lda) o’tkazish mumkin. agar ku noavtomatik holatda bo’lsa, nasos m elеktr motorini boshqarish odatiy sxеmada ko’rsatilgani kabi k magnit ishga tushirgichning knr va kns tugmalari orqali amalga oshiriladi. kalit ku avtomatik boshqaruv holatiga o’tkazilganda nasos motorining boshqaruvi suyuqlik sathini nazorat qiluvchi datchigi (qalqovchi rеlе) qr orqali ama lga oshiriladi. suyuqlikning darajasi past bo’lganda drеnajni qabul qiluvchida qr rеlеsining kontakti uzilgan va nasos o’chiq bo’ladi. suyuqlik ma'lum bir 2 darajaga ko’tarilganda qr rеlеsining kontakti ulanib, k ishga tushirgichni ulaydi. nasos ishga tushadi va suvni haydaydi. qalqovchi rеlеsining qr kontakti suyuqlikning sathi quyi 3 darajagacha tushguncha ulanib turadi. suyuqlik pastga tushgach ру kontaki ajralib, k magnit ishga tushirgichni uzadi va nasos to’xtaydi. 158-rasm. drеnaj nasosining tuzilishi (a) va uning sxеmasi (b) elеktr motorning qisqa tutashishdan va o’ta yuklanishdan …

2 / 4

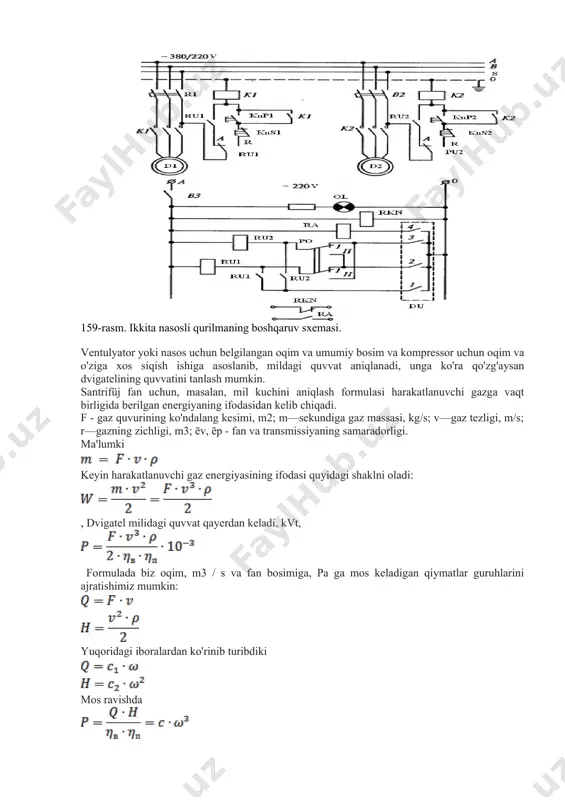

bu holat almashlab ulagich po orqali ta'minlanadi. agar almashlab ulagich i holatda bo’lsa, birinchi nasos (m1 motorli) asosiy va ikkinchisi (m2 motorli) zahirada bo’ladi. almashlab ulagich ii holatda bo’lsa, tеskarisi bo’ladi. 159-rasm. ikkita nasosli qurilmaning boshqaruv sxеmasi. ventulyator yoki nasos uchun belgilangan oqim va umumiy bosim va kompressor uchun oqim va o'ziga xos siqish ishiga asoslanib, mildagi quvvat aniqlanadi, unga ko'ra qo'zg'aysan dvigatelining quvvatini tanlash mumkin. santrifüj fan uchun, masalan, mil kuchini aniqlash formulasi harakatlanuvchi gazga vaqt birligida berilgan energiyaning ifodasidan kelib chiqadi. f - gaz quvurining ko'ndalang kesimi, m2; m—sekundiga gaz massasi, kg/s; v—gaz tezligi, m/s; r—gazning zichligi, m3; ēv, ēp - fan va transmissiyaning samaradorligi. ma'lumki keyin harakatlanuvchi gaz energiyasining ifodasi quyidagi shaklni oladi: , dvigatel milidagi quvvat qayerdan keladi, kvt, formulada biz oqim, m3 / s va fan bosimiga, pa ga mos keladigan qiymatlar guruhlarini ajratishimiz mumkin: yuqoridagi iboralardan ko'rinib turibdiki mos ravishda bu yerda c, c1 …

3 / 4

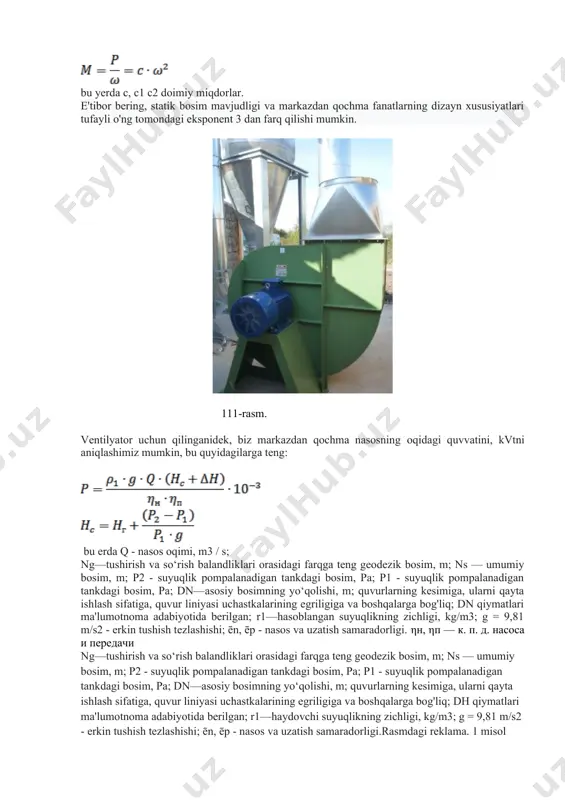

i. ηн, ηп — к. п. д. насоса и передачи ng—tushirish va so‘rish balandliklari orasidagi farqga teng geodezik bosim, m; ns — umumiy bosim, m; p2 - suyuqlik pompalanadigan tankdagi bosim, pa; p1 - suyuqlik pompalanadigan tankdagi bosim, pa; dn—asosiy bosimning yo‘qolishi, m; quvurlarning kesimiga, ularni qayta ishlash sifatiga, quvur liniyasi uchastkalarining egriligiga va boshqalarga bog'liq; dh qiymatlari ma'lumotnoma adabiyotida berilgan; r1—haydovchi suyuqlikning zichligi, kg/m3; g = 9,81 m/s2 - erkin tushish tezlashishi; ēn, ēp - nasos va uzatish samaradorligi.rasmdagi reklama. 1 misol sifatida xarakteristikalar (1, 2, 3, 4) ko'rsatilgan, uning pervanelining turli burchak tezliklarida santrifüj nasos. xuddi shu koordinata o'qlari nasos ishlaydigan 6-chiziqning xususiyatlarini ko'rsatadi. chiziqning xarakteristikasi - etkazib berish q va suyuqlikni balandlikka ko'tarish, tushirish quvurining chiqish joyidagi ortiqcha bosimni va gidravlik qarshilikni engish uchun zarur bo'lgan bosim o'rtasidagi bog'liqlik. 1,2,3 xarakteristikaning 6 xarakteristikasi bilan kesishish nuqtalari nasos ma'lum bir chiziqda turli tezliklarda ishlaganda bosim va unumdorlik qiymatlarini …

4 / 4
