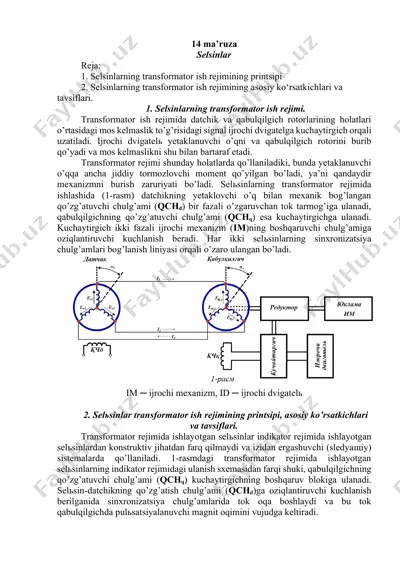

14 ma’ruza selsinlar reja: 1. selsinlarning transformator ish rejimining printsipi 2. selsinlarning transformator ish rejimining asosiy ko‘rsatkichlari va tavsiflari. 1. selsinlarning transformator ish rejimi. transformator ish rejimida datchik va qabulqilgich rotorlarining holatlari o’rtasidagi mos kelmaslik to’g’risidagi signal ijrochi dvigatelga kuchaytirgich orqali uzatiladi. ijrochi dvigatelь yetaklanuvchi o’qni va qabulqilgich rotorini burib qo’yadi va mos kelmaslikni shu bilan bartaraf etadi. transformator rejimi shunday holatlarda qo’llaniladiki, bunda yetaklanuvchi o’qqa ancha jiddiy tormozlovchi moment qo’yilgan bo’ladi, ya’ni qandaydir mexanizmni burish zaruriyati bo’ladi. selьsinlarning transformator rejimida ishlashida (1-rasm) datchikning yetaklovchi o’q bilan mexanik bog’langan qo’zg’atuvchi chulg’ami (qchd) bir fazali o’zgaruvchan tok tarmog’iga ulanadi, qabulqilgichning qo’zg’atuvchi chulg’ami (qchq) esa kuchaytirgichga ulanadi. kuchaytirgich ikki fazali ijrochi mexanizm (im)ning boshqaruvchi chulg’amiga oziqlantiruvchi kuchlanish beradi. har ikki selьsinlarning sinxronizatsiya chulg’amlari bog’lanish liniyasi orqali o’zaro ulangan bo’ladi. im ─ ijrochi mexanizm, id ─ ijrochi dvigatelь 2. selьsinlar transformator ish rejimining printsipi, asosiy ko’rsatkichlari va tavsiflari. transformator rejimida ishlayotgan selьsinlar indikator …

2 / 3

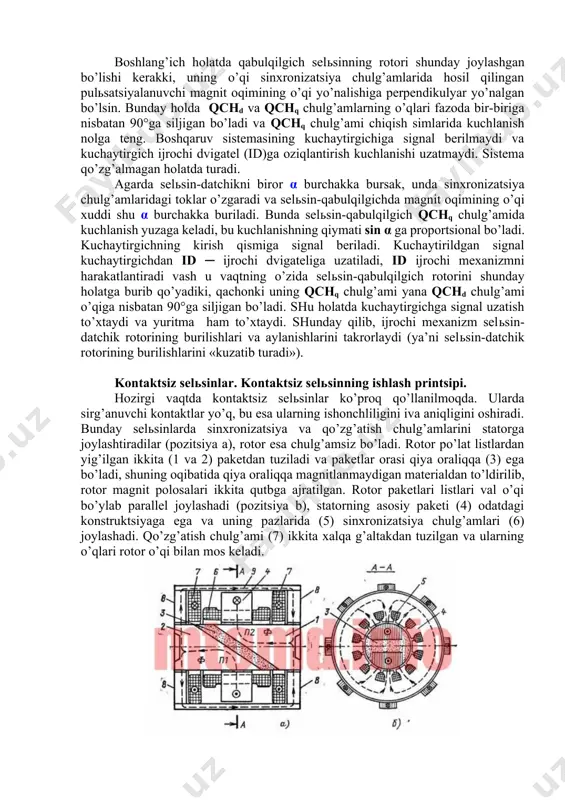

’lishi kerakki, uning o’qi sinxronizatsiya chulg’amlarida hosil qilingan pulьsatsiyalanuvchi magnit oqimining o’qi yo’nalishiga perpendikulyar yo’nalgan bo’lsin. bunday holda qchd va qchq chulg’amlarning o’qlari fazoda bir-biriga nisbatan 90°ga siljigan bo’ladi va qchq chulg’ami chiqish simlarida kuchlanish nolga teng. boshqaruv sistemasining kuchaytirgichiga signal berilmaydi va kuchaytirgich ijrochi dvigatel (id)ga oziqlantirish kuchlanishi uzatmaydi. sistema qo’zg’almagan holatda turadi. agarda selьsin-datchikni biror α burchakka bursak, unda sinxronizatsiya chulg’amlaridagi toklar o’zgaradi va selьsin-qabulqilgichda magnit oqimining o’qi xuddi shu α burchakka buriladi. bunda selьsin-qabulqilgich qchq chulg’amida kuchlanish yuzaga keladi, bu kuchlanishning qiymati sin α ga proportsional bo’ladi. kuchaytirgichning kirish qismiga signal beriladi. kuchaytirildgan signal kuchaytirgichdan id ─ ijrochi dvigateliga uzatiladi, id ijrochi mexanizmni harakatlantiradi vash u vaqtning o’zida selьsin-qabulqilgich rotorini shunday holatga burib qo’yadiki, qachonki uning qchq chulg’ami yana qchd chulg’ami o’qiga nisbatan 90°ga siljigan bo’ladi. shu holatda kuchaytirgichga signal uzatish to’xtaydi va yuritma ham to’xtaydi. shunday qilib, ijrochi mexanizm selьsin-datchik rotorining burilishlari va aylanishlarini takrorlaydi (ya’ni …

3 / 3

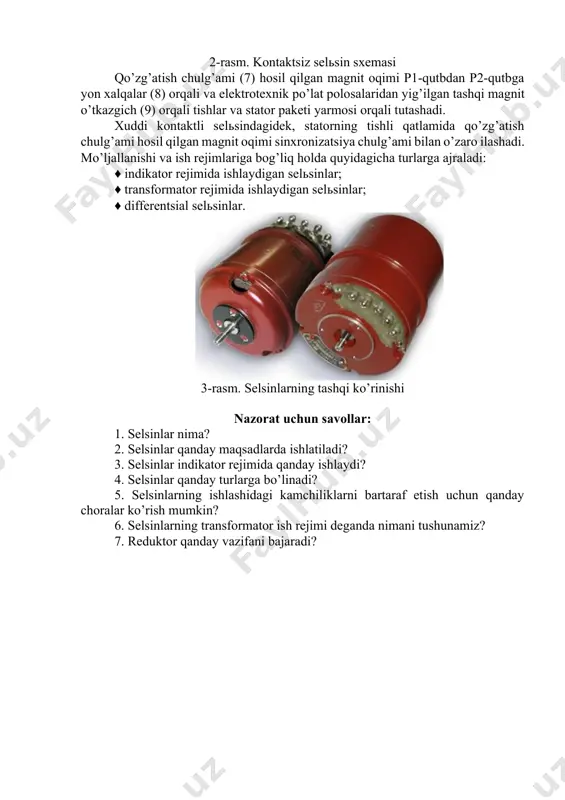

rotor paketlari listlari val o’qi bo’ylab parallel joylashadi (pozitsiya b), statorning asosiy paketi (4) odatdagi konstruktsiyaga ega va uning pazlarida (5) sinxronizatsiya chulg’amlari (6) joylashadi. qo’zg’atish chulg’ami (7) ikkita xalqa g’altakdan tuzilgan va ularning o’qlari rotor o’qi bilan mos keladi. 2-rasm. kontaktsiz selьsin sxemasi qo’zg’atish chulg’ami (7) hosil qilgan magnit oqimi p1-qutbdan p2-qutbga yon xalqalar (8) orqali va elektrotexnik po’lat polosalaridan yig’ilgan tashqi magnit o’tkazgich (9) orqali tishlar va stator paketi yarmosi orqali tutashadi. xuddi kontaktli selьsindagidek, statorning tishli qatlamida qo’zg’atish chulg’ami hosil qilgan magnit oqimi sinxronizatsiya chulg’ami bilan o’zaro ilashadi. mo’ljallanishi va ish rejimlariga bog’liq holda quyidagicha turlarga ajraladi: ♦ indikator rejimida ishlaydigan selьsinlar; ♦ transformator rejimida ishlaydigan selьsinlar; ♦ differentsial selьsinlar. 3-rasm. selsinlarning tashqi ko’rinishi nazorat uchun savollar: 1. selsinlar nima? 2. selsinlar qanday maqsadlarda ishlatiladi? 3. selsinlar indikator rejimida qanday ishlaydi? 4. selsinlar qanday turlarga bo’linadi? 5. selsinlarning ishlashidagi kamchiliklarni bartaraf etish uchun qanday choralar ko’rish mumkin? …
