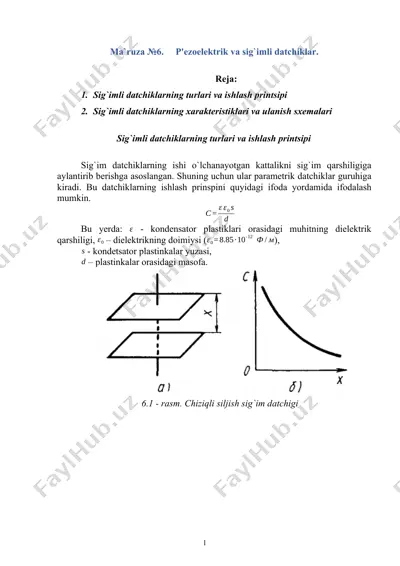

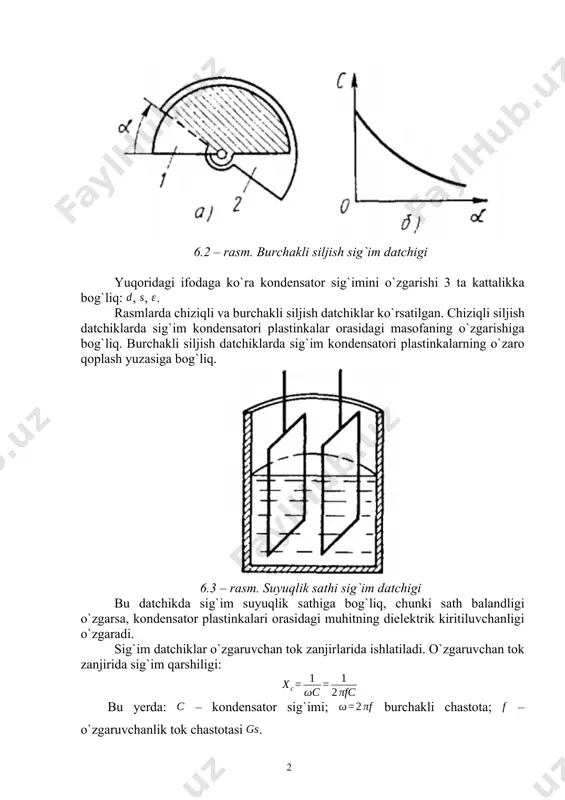

ma`ruza №6. p'ezoelektrik va sig`imli datchiklar. reja: 1. sig`imli datchiklarning turlari va ishlash printsipi 2. sig`imli datchiklarning xarakteristiklari va ulanish sxemalari sig`imli datchiklarning turlari va ishlash printsipi sig`im dаtchiklаrning ishi o`lchаnаyotgаn kаttаlikni sig`im qаrshiligigа аylаntirib bеrishgа аsоslаngаn. shuning uchun ulаr pаrаmеtrik dаtchiklаr guruhigа kirаdi. bu dаtchiklаrning ishlаsh prinspini quyidаgi ifоdа yordаmidа ifоdаlаsh mumkin. bu yеrdа: - kоndеnsаtor plаstiklаri оrаsidаgi muhitning dielеktrik qаrshiligi, – dielеktrikning dоimiysi (), - kоndеtsаtor plаstinkalаr yuzаsi, – plаstinkalаr оrаsidаgi mаsоfа. 6.1 - rаsm. chiziqli siljish sig`im dаtchigi 6.2 – rаsm. burchаkli siljish sig`im dаtchigi yuqоridаgi ifоdаgа ko`rа kоndеnsаtor sig`imini o`zgаrishi 3 tа kаttаlikkа bоg`liq: , , . rаsmlаrdа chiziqli vа burchаkli siljish dаtchiklаr ko`rsаtilgаn. chiziqli siljish dаtchiklаrdа sig`im kоndеnsаtоri plаstinkаlаr оrаsidаgi mаsоfаning o`zgаrishigа bоg`liq. burchаkli siljish dаtchiklаrdа sig`im kоndеnsаtоri plаstinkаlаrning o`zаrо qоplаsh yuzаsigа bоg`liq. 6.3 – rаsm. suyuqlik sаthi sig`im dаtchigi bu dаtchikdа sig`im suyuqlik sаthigа bоg`liq, chunki sаth bаlаndligi o`zgаrsа, kоndеnsаtоr plаstinkаlаri оrаsidаgi muhitning dielеktrik …

2 / 11

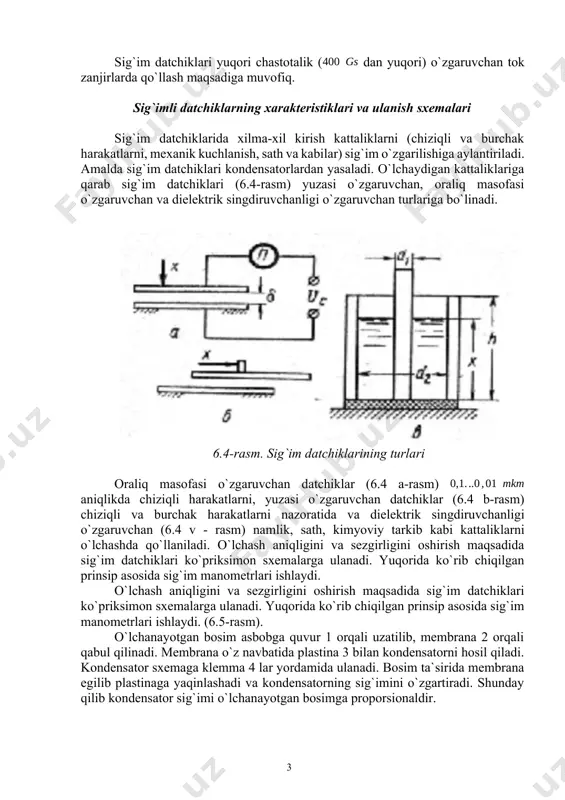

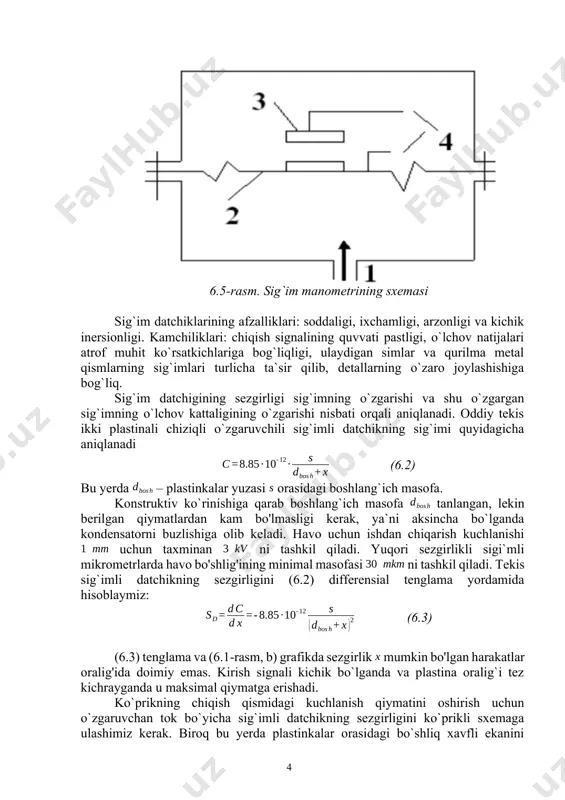

vchan va dielektrik singdiruvchanligi o`zgaruvchan turlariga bo`linadi. 6.4-rasm. sig`im datchiklarining turlari oraliq masofasi o`zgaruvchan datchiklar (6.4 a-rasm) aniqlikda chiziqli harakatlarni, yuzasi o`zgaruvchan datchiklar (6.4 b-rasm) chiziqli va burchak harakatlarni nazoratida va dielektrik singdiruvchanligi o`zgaruvchan (6.4 v - rasm) namlik, sath, kimyoviy tarkib kabi kattaliklarni o`lchashda qo`llaniladi. o`lchash aniqligini va sezgirligini oshirish maqsadida sig`im datchiklari ko`priksimon sxemalarga ulanadi. yuqorida ko`rib chiqilgan prinsip asosida sig`im manometrlari ishlaydi. o`lchash aniqligini va sezgirligini oshirish maqsadida sig`im datchiklari ko`priksimon sxemalarga ulanadi. yuqorida ko`rib chiqilgan prinsip asosida sig`im manometrlari ishlaydi. (6.5-rasm). o`lchanayotgan bosim asbobga quvur 1 orqali uzatilib, membrana 2 orqali qabul qilinadi. membrana o`z navbatida plastina 3 bilan kondensatorni hosil qiladi. kondensator sxemaga klemma 4 lar yordamida ulanadi. bosim ta`sirida membrana egilib plastinaga yaqinlashadi va kondensatorning sig`imini o`zgartiradi. shunday qilib kondensator sig`imi o`lchanayotgan bosimga proporsionaldir. 6.5-rasm. sig`im manometrining sxemasi sig`im datchiklarining afzalliklari: soddaligi, ixchamligi, arzonligi va kichik inersionligi. kamchiliklari: chiqish signalining quvvati pastligi, o`lchov natijalari …

3 / 11

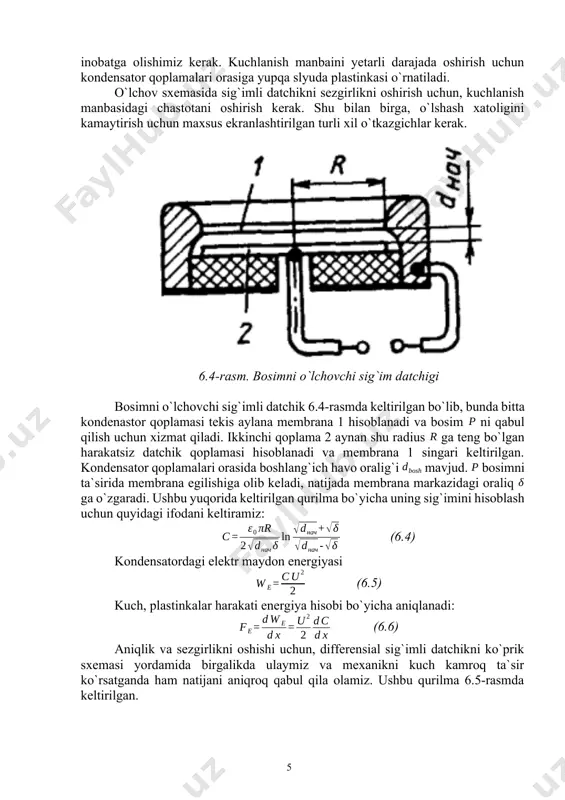

atorni buzlishiga olib keladi. havo uchun ishdan chiqarish kuchlanishi uchun taxminan ni tashkil qiladi. yuqori sezgirlikli sigi`mli mikrometrlarda havo bo'shlig'ining minimal masofasi ni tashkil qiladi. tekis sig`imli datchikning sezgirligini (6.2) differensial tenglama yordamida hisoblaymiz: (6.3) (6.3) tenglama va (6.1-rasm, b) grafikda sezgirlik mumkin bo'lgan harakatlar oralig'ida doimiy emas. kirish signali kichik bo`lganda va plastina oralig`i tez kichrayganda u maksimal qiymatga erishadi. ko`prikning chiqish qismidagi kuchlanish qiymatini oshirish uchun o`zgaruvchan tok bo`yicha sig`imli datchikning sezgirligini ko`prikli sxemaga ulashimiz kerak. biroq bu yerda plastinkalar orasidagi bo`shliq xavfli ekanini inobatga olishimiz kerak. kuchlanish manbaini yetarli darajada oshirish uchun kondensator qoplamalari orasiga yupqa slyuda plastinkasi o`rnatiladi. o`lchov sxemasida sig`imli datchikni sezgirlikni oshirish uchun, kuchlanish manbasidagi chastotani oshirish kerak. shu bilan birga, o`lshash xatoligini kamaytirish uchun maxsus ekranlashtirilgan turli xil o`tkazgichlar kerak. 6.4-rasm. bosimni o`lchovchi sig`im datchigi bosimni o`lchovchi sig`imli datchik 6.4-rasmda keltirilgan bo`lib, bunda bitta kondenastor qoplamasi tekis aylana membrana 1 hisoblanadi va bosim …

4 / 11

ko`rsatganda ham natijani aniqroq qabul qila olamiz. ushbu qurilma 6.5-rasmda keltirilgan. differnsila sig`imli datchik yupqa kondensator metalli qoplama 1 dan iborat va uning yuqori qismidan kuch ta`sir qiladi. qoplama 1 ga kuch ta`sir ko`rsatganda unga bog`langan prujina 6 ni siqishga majbur qiladi. qolgan harakatsiz qoplamalar 2 va 3, izolyatsiyali maxsus qatlamlar 4 va 5 korpuslari bilan mahkamlangan. qoplamalar yuqorisidan kuch ta`sir qilganda qoplam 1 harkatsiz 2 va 3 qoplamalarga simmetrik munosabatda bo`ladi. ta`sir qiladi. agarda hech qanday kuch ta`sir ko`rsatmasa natijada qoplam 1 harakatsiz qoplam 2 va 3 oralig`i bo`yicha qiymatlar teng bo`ladi. bunda ushbu sigi`mni quyidagicha ifodalaymiz: . kuch ta`sir ko`rsatganda 6 prujina siqiladi va qoplamalar orasidagi qiymatlar turli xil qiymatga erishadi, va quyidagicha ifodalanadi: 6.5-rasm. differensial sig`imli datchikni ko`prik sxemasiga ulash agar plastinkalar yarim doira shaklida bo'lsa (6.2-rasmdagi kabi) va harakatlanuvchi plastinkalarning aylanish o'qi barcha plastinkalarning aylanasi markazlaridan o'tib ketsa, u holda datchikning sig'imi aylanish burchagiga qarab o'zgaradi: …

5 / 11

g qiymatini oshirishga olib keladi va harakatsiz plastina 3 bilan esa sig`im qiymatini kichik bo`lishiga olib keladi. 6.6-rasm. differensial sig`imli datchikning sezgirligi oshishi elektr tokini o`tkazmaydigan turli xil suyuqliklar va donador mahsulotlar sathini o`lchash uchun silindrik qoplamalardan tayyorlangan sig`imli datchik sxemasi 6.7-rasmda keltirilgan. bitta qoplamasi metalli bak yoki rezervuar ichki radiusi ga teng qurilma xizmat qiladi, ikkinchi qoplama esa metalli temir yoki silindr, tashqi radiusi ga teng plastinka xizmat qiladi. 6.7-rasm. silindr qoplamali sathni o`lchovchi sig`im datchigi (6.9) bu yerda – sigi`mning quyi qismi, ya`ni suyuqlik bilan to`ldirilgan qismi; – sig`imning yuqori qismi, havo bilan to`ldirilgan qismi. silindrik qoplamali kondensator sig`imi formulasi (6.10) bu yerda – qoplama uzunligi. sig`imning pastku qismini topish formulasi (6.11) sigi`mning yuqori qismi uchun (6.12) (6.9) tenlamaga (6.11) va (6.12) ni qo`yamiz (6.13) bunda – silindrik qoplamaning maksimal uzunligi va rezervuarning maksimal balandligi. (6.13) tenglama bo`yicha sathni differensiallash orqali datchikning sezgirligini ifodalaymiz (6.14) (6.14) tenglamadan ko`rinib …
