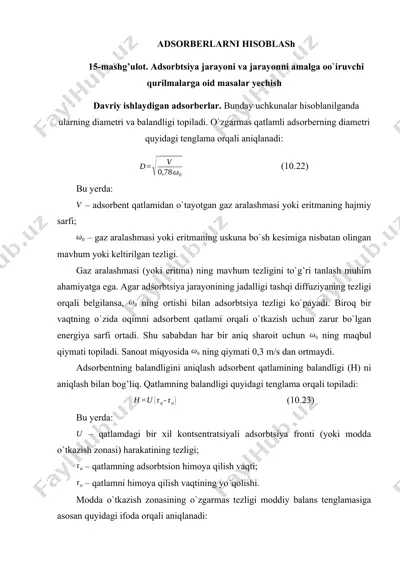

adsorberlarni hisoblash 15-mashg’ulot. adsorbtsiya jarayoni va jarayonni amalga oo`iruvchi qurilmalarga oid masalar yechish davriy ishlaydigan adsorberlar. bunday uchkunalar hisoblanilganda ularning diametri va balandligi topiladi. o`zgarmas qatlamli adsorberning diametri quyidagi tenglama orqali aniqlanadi: (10.22) bu yerda: – adsorbent qatlamidan o`tayotgan gaz aralashmasi yoki eritmaning hajmiy sarfi; – gaz aralashmasi yoki eritmaning uskuna bo`sh kesimiga nisbatan olingan mavhum yoki keltirilgan tezligi. gaz aralashmasi (yoki eritma) ning mavhum tezligini to`g’ri tanlash muhim ahamiyatga ega. agar adsorbtsiya jarayonining jadalligi tashqi diffuziyaning tezligi orqali belgilansa, ning ortishi bilan adsorbtsiya tezligi ko`payadi. biroq bir vaqtning o`zida oqimni adsorbent qatlami orqali o`tkazish uchun zarur bo`lgan energiya sarfi ortadi. shu sababdan har bir aniq sharoit uchun ning maqbul qiymati topiladi. sanoat miqyosida ning qiymati 0,3 m/s dan ortmaydi. adsorbentning balandligini aniqlash adsorbent qatlamining balandligi (h) ni aniqlash bilan bog’liq. qatlamning balandligi quyidagi tenglama orqali topiladi: (10.23) bu yerda: – qatlamdagi bir xil kontsentratsiyali adsorbtsiya fronti (yoki modda o`tkazish …

2 / 8

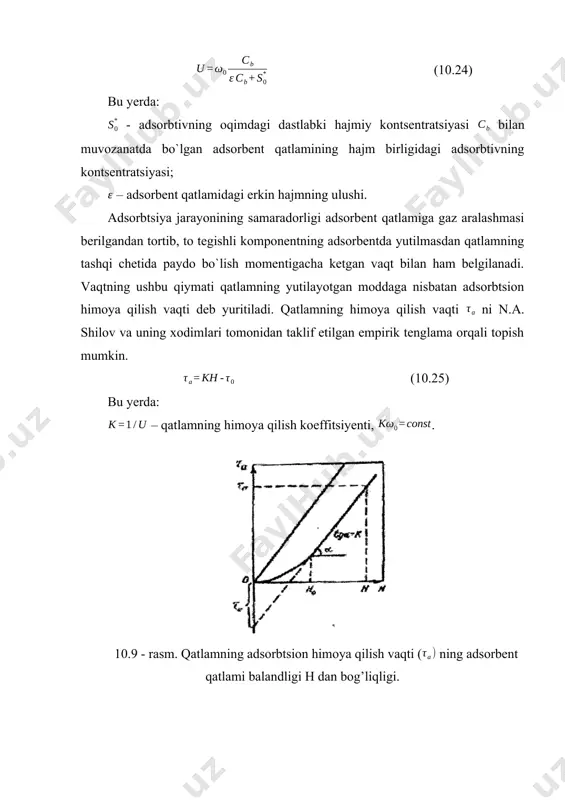

moya qilish vaqti deb yuritiladi. qatlamning himoya qilish vaqti ni n.a. shilov va uning xodimlari tomonidan taklif etilgan empirik tenglama orqali topish mumkin. (10.25) bu yerda: – qatlamning himoya qilish koeffitsiyenti, . 10.9 - rasm. qatlamning adsorbtsion himoya qilish vaqti ( ning adsorbent qatlami balandligi h dan bog’liqligi. rasmdan yaqqol ko`rinib turibdiki, ning h dan bog’liqligi silliq egri chiziqni tashkil etib, adsorbtsiya fronti parallel holatda siljigan paytda to`g’ri chiziq ko`rinishini egallaydi. ushbu to`g’ri chiziq og’ish burchagining tangensi qatlamning himoya qilish koeffitsiyentiga teng bo`ladi, ya`ni . amaliy hisoblashlarda qatlamni himoya qilish vaqtining yo`qolishi ning qiymati tajriba natijalari asosida olingan quyidagi taxminiy bog’liqlik yordamida aniqlanadi: (10.26) bu yerda: – modda o`tkazish zonasining balandligi. modda o`tkazish zonasining balandligi quyidagi tenglama orqali hisoblab topiladi: (10.27) bu yerda: – gaz (yoki suyuqlik) fazasi bo`yicha hisoblangan umumiy o`tkazish soni; – gaz (yoki suyuqlik) fazasi bo`yicha hisoblangan modda o`tkazishning hajmiy koeffitsiyenti. qatlamni himoya qilish vaqtining yo`qolishi ni …

3 / 8

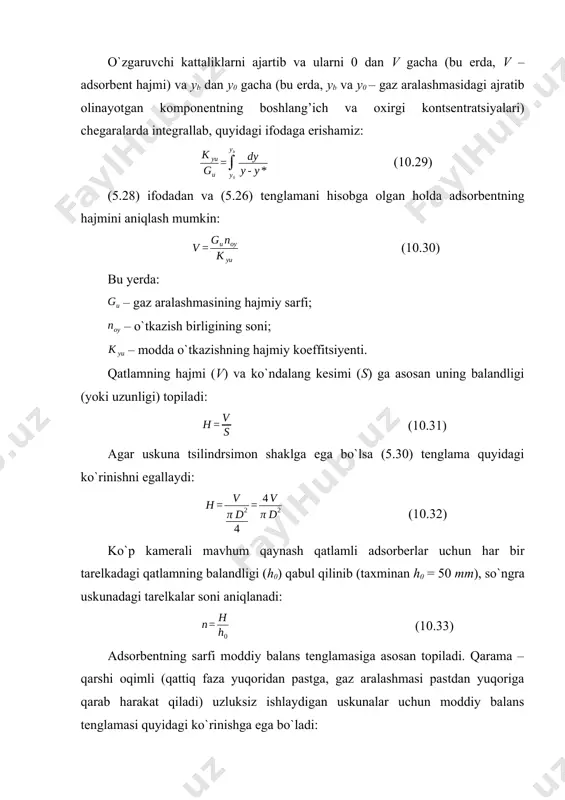

gacha (bu erda, yb va y0 – gaz aralashmasidagi ajratib olinayotgan komponentning boshlang’ich va oxirgi kontsentratsiyalari) chegaralarda integrallab, quyidagi ifodaga erishamiz: (10.29) (5.28) ifodadan va (5.26) tenglamani hisobga olgan holda adsorbentning hajmini aniqlash mumkin: (10.30) bu yerda: – gaz aralashmasining hajmiy sarfi; – o`tkazish birligining soni; – modda o`tkazishning hajmiy koeffitsiyenti. qatlamning hajmi (v) va ko`ndalang kesimi (s) ga asosan uning balandligi (yoki uzunligi) topiladi: (10.31) agar uskuna tsilindrsimon shaklga ega bo`lsa (5.30) tenglama quyidagi ko`rinishni egallaydi: (10.32) ko`p kamerali mavhum qaynash qatlamli adsorberlar uchun har bir tarelkadagi qatlamning balandligi (h0) qabul qilinib (taxminan h0 = 50 mm), so`ngra uskunadagi tarelkalar soni aniqlanadi: (10.33) adsorbentning sarfi moddiy balans tenglamasiga asosan topiladi. qarama – qarshi oqimli (qattiq faza yuqoridan pastga, gaz aralashmasi pastdan yuqoriga qarab harakat qiladi) uzluksiz ishlaydigan uskunalar uchun moddiy balans tenglamasi quyidagi ko`rinishga ega bo`ladi: (10.34) bu yerda: l va g – adsorbent va tashuvchi gazning sarfi; ab …

4 / 8

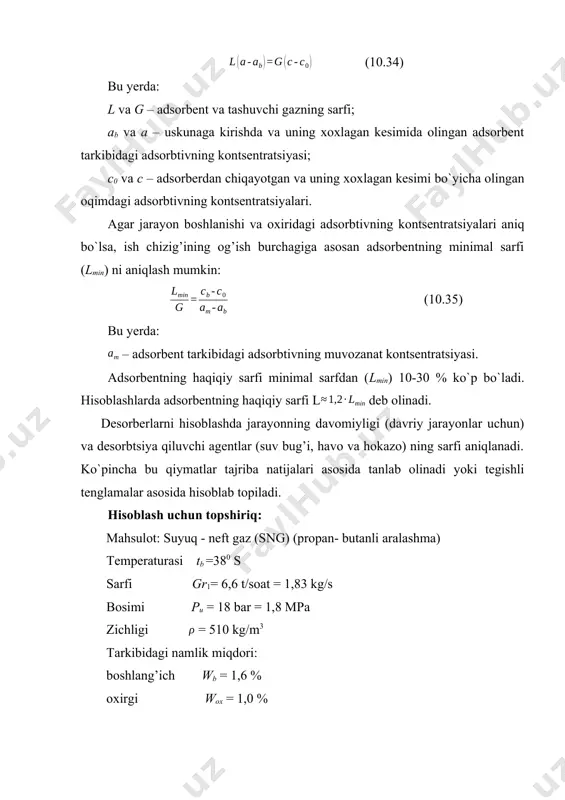

b olinadi yoki tegishli tenglamalar asosida hisoblab topiladi. hisoblash uchun topshiriq: mahsulot: suyuq - neft gaz (sng) (propan- butanli aralashma) temperaturasi tb =380 s sarfi gr1= 6,6 t/soat = 1,83 kg/s bosimi pu = 18 bar = 1,8 mpa zichligi = 510 kg/m3 tarkibidagi namlik miqdori: boshlang’ich wb = 1,6 % oxirgi wox = 1,0 % adsorbtsiya jarayonining moddiy balansi 11.10 – rasm. adsorbtsiya jarayonining moddiy balansini tuzish uchun sxema adsorberning past qismidan gr1 miqdorda hamda wb suv kontsentratsiyali suyuq - neft gaz oqimi kiradi va gr2 miqdorda suv kontsentratsiyasi wo ga teng bo`lgan holda chiqadi. adsorbentning boshlang’ich miqdori a va undagi suv kontsentratsiyasi xb bo`lsa, jarayon oxirida undagi suv kontsentratsiyasi xo bo`ladi, ya`ni hajmiy sarf bo`yicha bu formula quyidagicha bo`ladi: bu yerda: v1 va v2 suyuq neft gazning (sng) apparatga kirish va chiqishdagi hajmiy miqdori. bunda modda almashinish balandligi l0 bo`lgan chegaralangan zonada (11.9 - rasm) amalga oshiriladi. modda …

5 / 8
