1 / 15

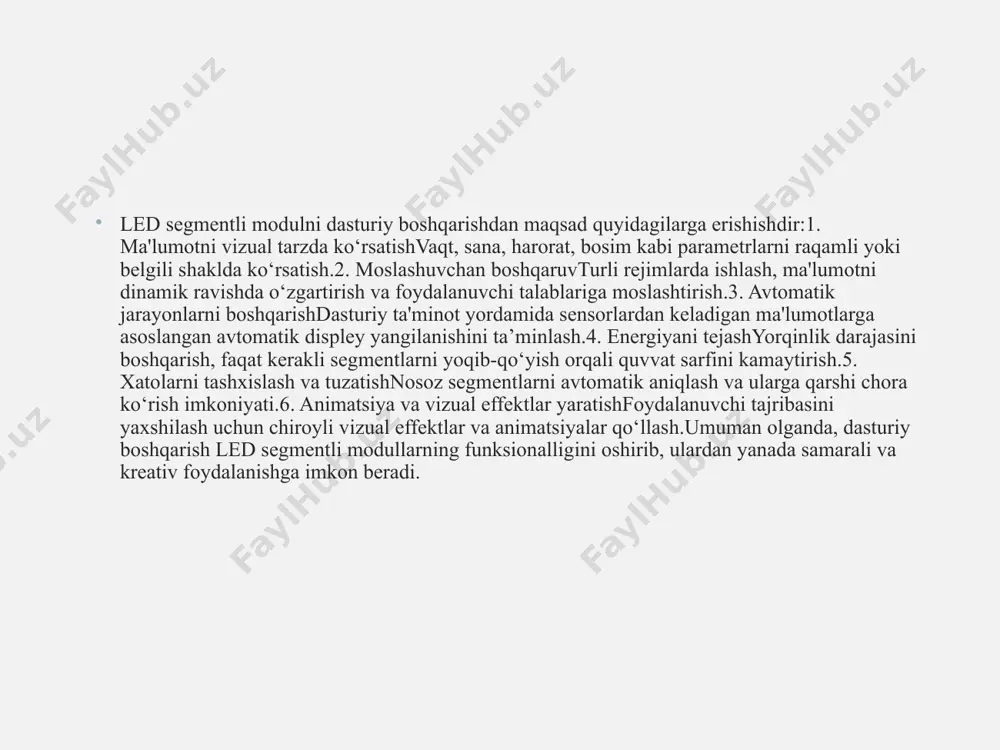

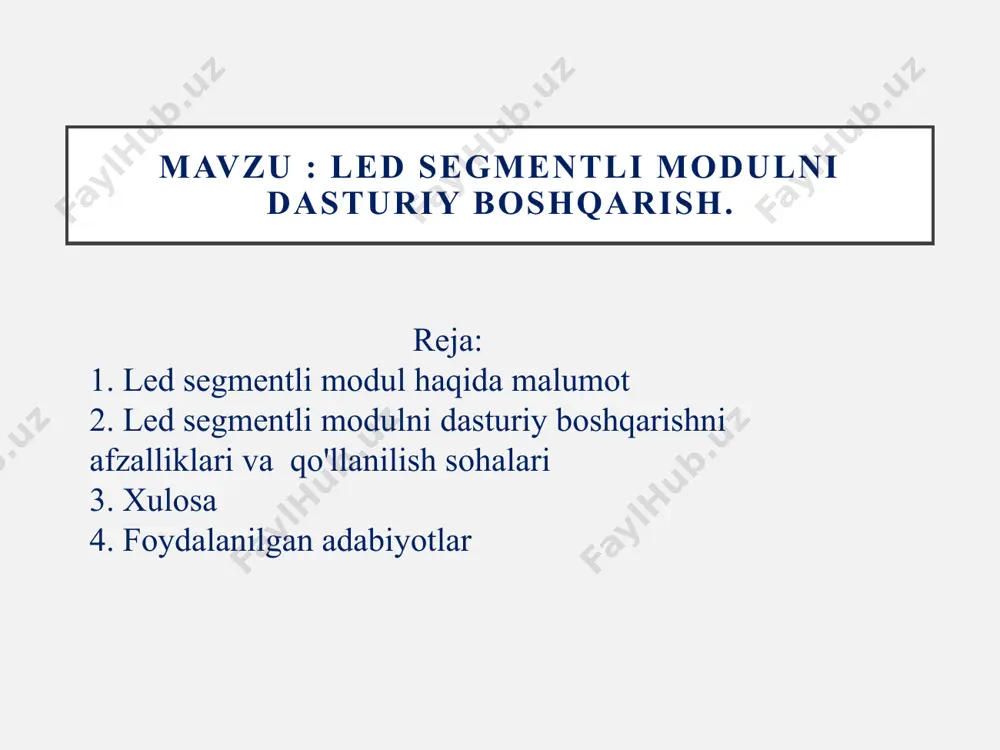

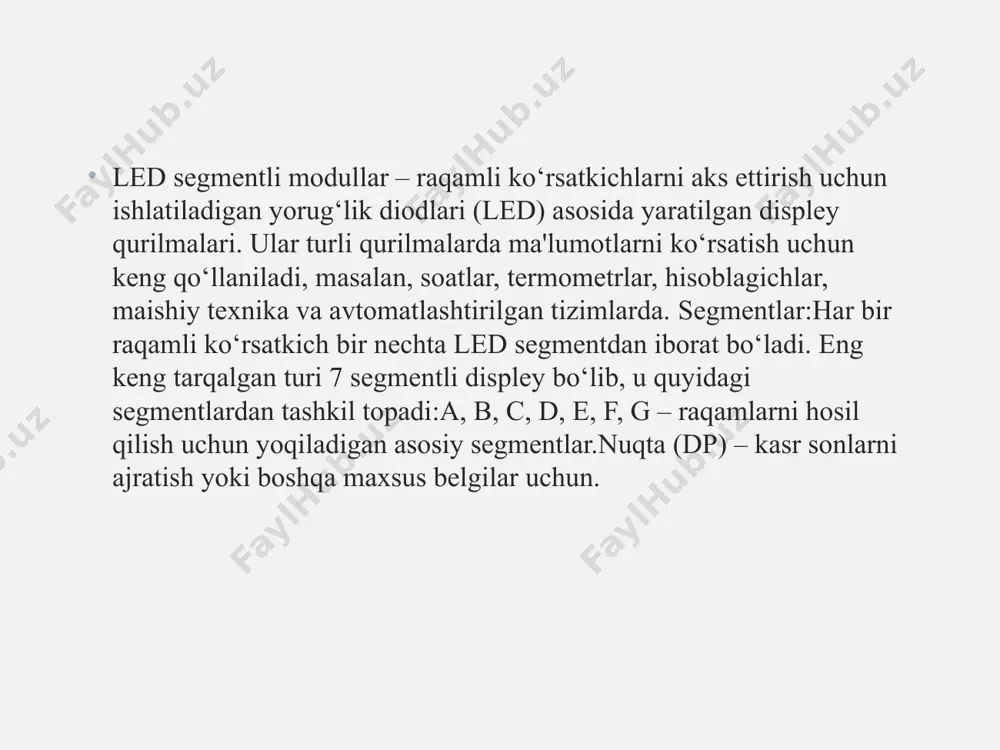

segmentli displayni boshqarish andijon mashinasozlik instituti elektrotexnika fakulteti eee-yo’nalishi k 91- 21guruh talabasi joraxonov abdulhamidning raqamli dasturiy boshqarish fanidan tayyorlagan mustaqil ishi mavzu : led segmentli modulni dasturiy boshqarish. reja: 1. led segmentli modul haqida malumot 2. led segmentli modulni dasturiy boshqarishni afzalliklari va qo'llanilish sohalari 3. xulosa 4. foydalanilgan adabiyotlar led segmentli modullar – raqamli ko‘rsatkichlarni aks ettirish uchun ishlatiladigan yorug‘lik diodlari (led) asosida yaratilgan displey qurilmalari. ular turli qurilmalarda ma'lumotlarni ko‘rsatish uchun keng qo‘llaniladi, masalan, soatlar, termometrlar, hisoblagichlar, maishiy texnika va avtomatlashtirilgan tizimlarda. segmentlar:har bir raqamli ko‘rsatkich bir nechta led segmentdan iborat bo‘ladi. eng keng tarqalgan turi 7 segmentli displey bo‘lib, u quyidagi segmentlardan tashkil topadi:a, b, c, d, e, f, g – raqamlarni hosil qilish uchun yoqiladigan asosiy segmentlar.nuqta (dp) – kasr sonlarni ajratish yoki boshqa maxsus belgilar uchun. led segmentli modulni dasturiy boshqarishdan maqsad quyidagilarga erishishdir:1. ma'lumotni vizual tarzda ko‘rsatishvaqt, sana, harorat, bosim kabi parametrlarni raqamli …

2 / 15

ntli modullarning funksionalligini oshirib, ulardan yanada samarali va kreativ foydalanishga imkon beradi. segmentli displaylarning ulanish sxemasi tavsifi arduino uno platasida segmentli displaylarning ulanish sxemasida mc74hc573 mikrosxema va led – 4*8 segmentli displaydan foydalanilgan. - mc74hc573 mikrosxema yuqori tezlikda ishlovchi kmop texnologiyada tayyorlangan. 74 seriyadagi mikrosxemalar minikompyuterlar ishlab chiqarishda foydalanilgan. bu mikrosxemalarning tarkibida mantiqiy amallarni bajaruvchi ko’plab qurilmalar: trigger, hisoblagich, ma’lumot uzatuvchi qurilma, mantiqiy elementlar va hk. lar mavjud. mc74hc573 mikrosxemaning texnik xarakteristikalari quyidagicha: - minimal manba kuchlanishi – 2v; - maksimal manba kuchlanishi – 6v; - chiqishlar soni – 20 ta; - ishchi temperature – 125 cmc74hc573 belgilanishi: - led – 4*8 segmentli displayning vazifasi mikrosxemadan kelayotgan signallarga mos ravishda ekranda ma’lumotlarni ko’rsatib beradi. led – (light emitting diod) nur diodli display 24 oyoqchadan iborat. led segmentli modullar raqamlar, ba'zi harflar va belgilarni ko'rsatish uchun ishlatiladigan displey texnologiyasidir. ularning ishlash printsipi quyidagi bosqichlardan iborat:---1. moddiy tuzilishi:segmentlar: har bir raqamni ko‘rsatish …

3 / 15

xosil qilish uchun segmentli display 0x3f qiymatiga ega bo’lishi kerak. led segmentli modulni dasturiy boshqarish bir qator afzalliklarga ega, jumladan:1. moslashuvchanlikhar xil formatlarda raqamlar, belgilar va animatsiyalarni osongina ko‘rsatish mumkin.turli displey rejimlarini dasturiy ta’minot orqali tezda o‘zgartirish imkoni mavjud.2. kengaytirish imkoniyatidasturiy boshqarish orqali ko‘proq segment yoki displeylarni oson ulash va boshqarish mumkin 3. avtomatlashtirishharorat, vaqt yoki boshqa sensorlardan kelgan ma’lumotlarga qarab avtomatik yangilanish imkoniyati.4. xatolarni aniqlash va tashxislashkod yordamida nosoz segment yoki ledlar aniqlanib, signal berish yoki ogohlantirish imkoni mavjud.5 estetik va funksional imkoniyatlarraqamli ko‘rsatkichlarni animatsiya qilish, yorqinlikni o‘zgartirish va turli rangli effektlar yaratish.bu afzalliklar led segmentli modullarni keng turdagi dasturiy va apparat loyihalarda qo‘llashga imkon beradi. qo'llanilishi : sanoat va ishlab chiqarish:mashinalar va uskunalarning ishlash holatini ko'rsatish.vaqt va jarayonlarni ko'rsatish. elektron qurilmalar:maishiy texnika (konditsioner, mikroto'lqinli pech) displeylari. tibbiyot:tibbiy asbob-uskunalardagi indikatorlar. transport:avtobus va poyezd displeylari. reklama va ko'rgazmalar:elektron reklamalar yoki interaktiv displeylar. o'yin va ko'ngilochar qurilmalar:o'yin avtomatlari yoki elektron o'yinlarda …

4 / 15

iyotlar 1. aripov x.k. va boshq. "elektronika". – toshkent: o‘zbekiston fanlar akademiyasi, 2012. – 400 bet. 2. yusupbekov n.r. va boshq. "texnologik jarayonlarni nazorat qilish va avtomatlashtirish". – toshkent, 2011. – 576 bet. 3. vohidov a.x., abdullaeva d.a. "avtomatikaning texnik vositalari". – toshkent: tiqxmmi, 2011. – 180 bet. 4. denisenko v.v. "kompyuter orqali texnologik jarayonlarni boshqarish, eksperiment va uskunalar". – moskva, 2009. – 610 bet. 5. “taraqqiyot strategiyasi” markazi ijrochi direktori eldor tulyakov nutqidan. 2020. 6. yuldasheva, g., & shermatova, h. (2022). taʼlimda innovatsion texnologiyalarning qo ‘llanilish istiqbollari image1.png image2.png image3.png image4.png image5.png image6.png image7.png image8.jpeg image9.jpeg /docprops/thumbnail.jpeg

5 / 15
