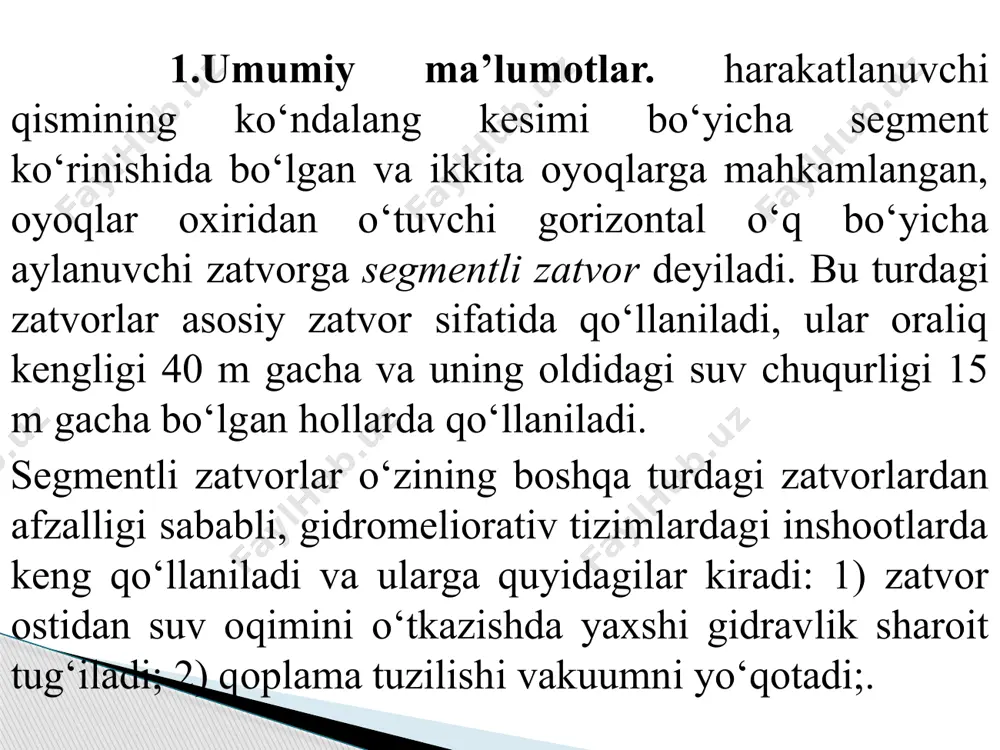

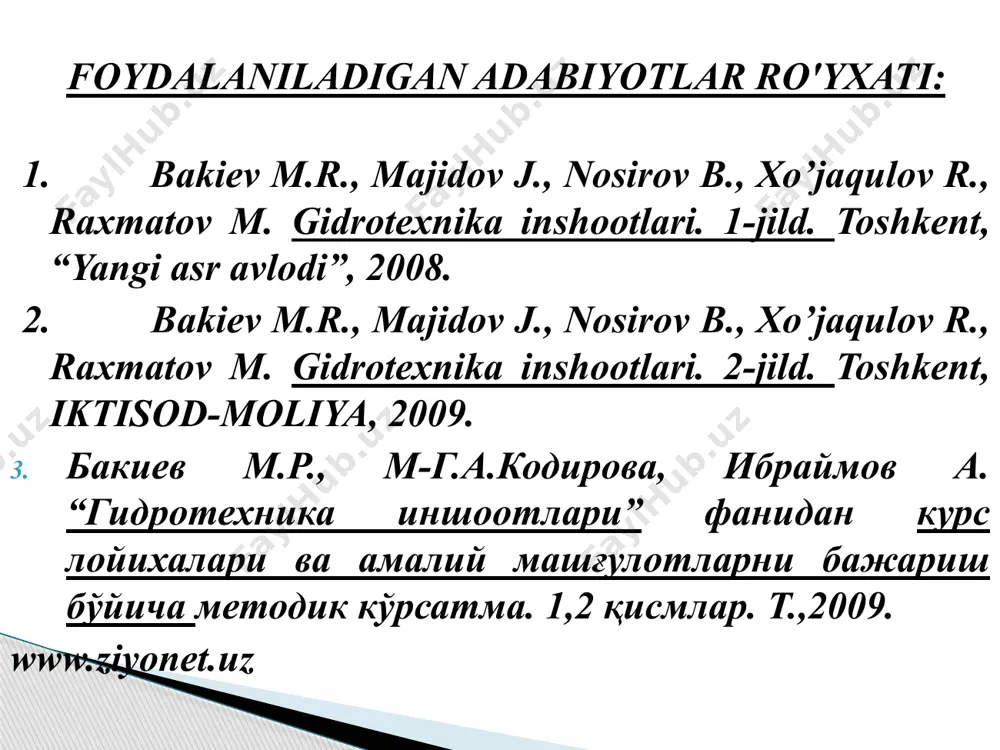

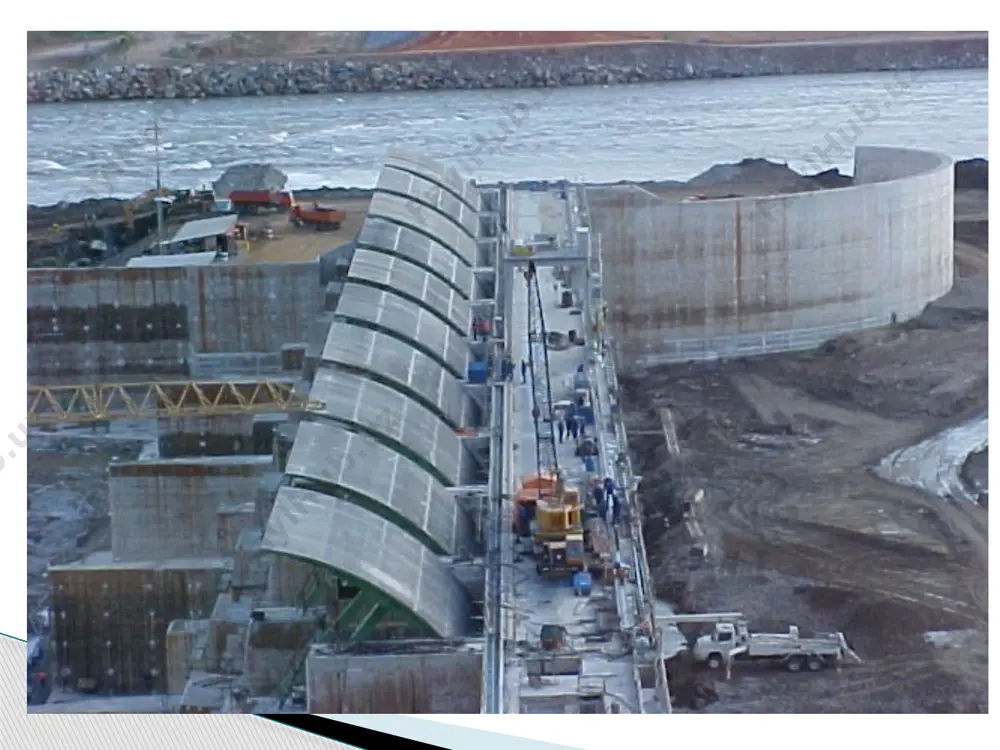

gidrotexnika inshootlarining mexanik jihozlari to‘g‘risida umumiy ma’lumotlar mavzu: segmentli zatvorlar. r e j a : 1. umumiy ma’lumotlar. 2. zatvor turlari va sxemasi. 3. zatvor konstruksiyasi. 4. zichlagichlar. foydalaniladigan adabiyotlar ro'yxati: 1. bakiev m.r., majidov j., nosirov b., xo’jaqulov r., raxmatov m. gidrotexnika inshootlari. 1-jild. toshkent, “yangi asr avlodi”, 2008. 2. bakiev m.r., majidov j., nosirov b., xo’jaqulov r., raxmatov m. gidrotexnika inshootlari. 2-jild. toshkent, iktisod-moliya, 2009. бакиев м.р., м-г.а.кодирова, ибраймов а. “гидротехника иншоотлари” фанидан курс лойихалари ва амалий машғулотларни бажариш бўйича методик кўрсатма. 1,2 қисмлар. т.,2009. www.ziyonet.uz 1.umumiy ma’lumotlar. harakatlanuvchi qismining ko‘ndalang kesimi bo‘yicha segment ko‘rinishida bo‘lgan va ikkita oyoqlarga mahkamlangan, oyoqlar oxiridan o‘tuvchi gorizontal o‘q bo‘yicha aylanuvchi zatvorga segmentli zatvor deyiladi. bu turdagi zatvorlar asosiy zatvor sifatida qo‘llaniladi, ular oraliq kengligi 40 m gacha va uning oldidagi suv chuqurligi 15 m gacha bo‘lgan hollarda qo‘llaniladi. segmentli zatvorlar o‘zining boshqa turdagi zatvorlardan afzalligi sababli, gidromeliorativ tizimlardagi inshootlarda keng qo‘llaniladi …

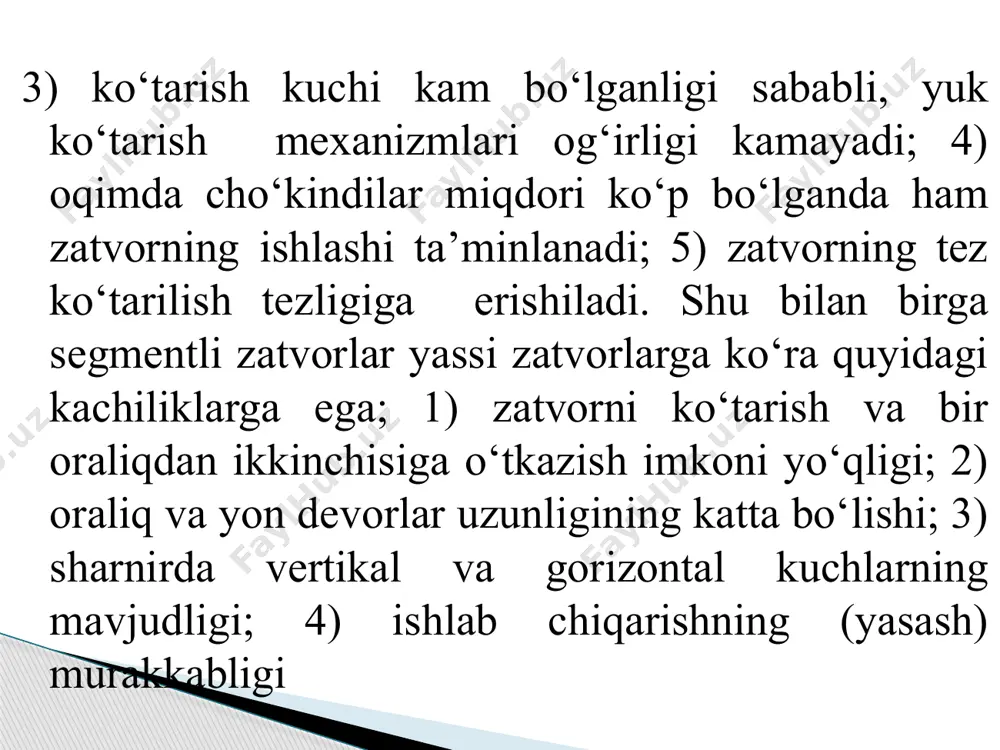

2 / 23

.zatvor turlari va sxemasi. segmentli zatvorlarning quyidagi turlari mavjud: yakka holdagi (6.19-rasm, a); yakka holdagi klapanli (6.19-rasm, b); ikki qatorli (6.19-rasm, d); qoplamasi silindrlik yoki yassi (6.19-rasm, e). ular ma’lum balandlikka ko‘tariluvchi va tushuvchi zatvorlarga bo‘linadi (kema o‘tkazuvchi shlyuzlar kamerasini yopish uchun). 6.19-rasm. segmentli zatvor sxemalari. a-e-tayanch sharniri pastda joylashgan; f-sharnir yuqorida joylashgan. zatvor tayanch qismlarini muz ta’siridagi buzilishlar, loyqalar bilan ifloslanishi va muzlashni oldini olish uchun segmentli zatvor aylanish o‘qlari jadallashgan suv sathidan balandda joylashtiriladi. zatvor qolamasi radiusi qabul qilinadi, bunda h– zatvor balandligi. sharnir o‘qi yuqoriga ko‘tarilsa radius (2...2,5)h gacha oshadi. pazlarning bo‘lmasligi oraliq devorlar qalinligini yupqalashtirishga imkon yaratadi. 3. zatvor konstruksiyasi. segmentli zatvorlar po‘latdan, yengil qotishmadan tayyorlanadi. oraliq tuzilmalar ikkita rigeldan, stringerlar gorizontal tusinlar 2 dan yasalgan to‘sinli katakdan, egri chiziqli ustun 3 dan va qoplama 4 dan tashkil topgan (6.20-rasm). ko‘ndalang diafragmalar 5 yaxlit yoki ferma ko‘rinishida yasaladi. 6.20-rasm. segmentli zatvor oraliq tuzilmasi: a-ikki tomoni ochiq …

3 / 23

madan iborat (6.21-rasm). ular fazoviy yoki oyoqlar rigelga yassi, bikr yoki sharnirlar yordamida birlashtirilgan bo‘lishi mumkin. katta oraliqlar uchun fazoviy ramalarni qo‘llash afzaldir. rigellar oyoqlarga bikr birlashtirilgan bo‘lsa, rigel egilishi oyoqlar egilishga olib keladi. tayanch sharnirlarida vertikal yo‘nalishdagi kuchning gorizontal yo‘nalishda tarqaladigan bosimi paydo bo‘ladi. rigellar va oyoqlarni bikr birlashtirilishi zatvorni yasashga ketadigan metall sarfini kamaytiradi, lekin oraliq devorni qo‘shimcha armaturalash kerak. normal va qiya oyoqli konsolli portallarni qo‘llash o‘z o‘rnini topmoqda (6.21-rasm,e,f). qiya oyoqli konsolli portallar maksimal eguvchi momentni kamaytirib, rigel materialini tejashga olib keladi. lekin tayanch sharnirlarida vertikal yo‘nalishdagi kuchning gorizontal yo‘nalishda tarqaladigan bosimi oshadi. fazoviy portallar qiya oyoqlari ustidan suv quyilib tushadigan zatvorlarda qo‘llanilmaydi. bunday hollarda normal oyoqlarni tekis rama 1 ko‘rinishda tayyorlanadi. uning tirqishga qaratilgan tomoni konstruksiyasida suvda oqib keluvchi shox-shabbalar, suzgichlar tutilib qolishidan himoyalash uchun tekis qoplama 2 bilan qoplanadi, konstruksiyani shox-shabbalar, oquvchi jismlarning tiqilib qolishdan saqlaydi (6.22-rasm). 6.21-rasm. segmentli zatvorlar portallari. 6.22-rasm. ustidan suv …

4 / 23

ilindrik sharnirlar ko‘proq gidromeliorativ inshootlarning zatvorlarida qo‘llaniladi. o‘rta va katta oraliqlarda va bosimlarda qiya oyoqli zatvorlarda konusli sharnirlar qo‘llaniladi (6.23-rasm, d). silindirik va konusli sharnirlarning kamchiligi, tayanch oyoqlarining bir oz qisilib qolish ehtimoli borligigadir. sharsimon sharnirlarda oyoqlarning bir oz yo‘l quyilishi sababli, zatvor qiyshayishi oldi olinadi, shu sababli ular rigellarni zatvor tayanch oyoqlari bilan bikr birlashtirishda qo‘llaniladi (6.23-rasm, e). tayanch sharnirning harakatlanmaydigan qismi inshoot betoniga mahkamlangan quyilma qismlarga tayanadi. katta yuklamalarda oraliq va yon devor tayanchlarida tokchalar o‘rnatiladi va betonga mahkamlangan metall to‘sinlar bilan kuchaytiriladi (6.23-rasm, f). pazlar o‘rnatilmasdan zatvorlar konsollarga tayanadi va buning natijasida oraliq devor qalinligi kamayadi va gidravlik sharoiti yaxshilanadi (6.23-rasm, g,h). betonning tayanch zo‘riqishlarini qabul qilishi uchun yoki sharnirdan keyin oraliq devor uzaytiriladi yoki oraliq devorga yuklamalar oldindan kuchaytirilgan ankerlar yordamida uzatiladi. zichlagichlar. segmentli zatvorlarning yon va tub tomonlari yassi zatvorlar kabi metall list, maxsus profilli rezina va shu kabilar bilan zichlanadi (6.24-rasm). segmentli zatvorlar yon …

5 / 23

ki, sharnir hamma vaqt suv ostiga bo‘lishiga qaramasdan, ular yetarli darajada ishonchli ishlaydi. ikki qatorli segmentli zatvorlar (6.19-rasm, d) ikki qismdan tashkil topgan-yuqori va pastki. ular bir vaqtning o‘zida suv sarfini zatvor yuqori qirrasida va zatvor ostidan o‘tkazishni ta’minlaydi. ularni katta muz o‘tkazuvchi inshootlarda qo‘llash maqsadga muvofiqdir. klapanli zatvorlar. ular ikki qatorli zatvorlarga qaraganda keng tarqalgan bo‘lib, zatvorga mahkamlangan o‘q atrofida aylanadi. 6.19-rasm, b da segmentli zatvor ko‘tarib turuvchi bikr qismi bilan va suyrisimon baliq ko‘rinishidagi klapan ko‘rsatilgan. klapanli yoki ikki qatorli zatvorlarning qo‘llanilishi, ularning massalari 15...20% ga oshadi. nazorat savollari: segmentli zatvorlar turlari, sxemasi va konstruksiyasini tushuntiring. segmentli zatvorlar ko‘tarish-tushirish kuchi qanday aniqlanadi va qanaqa usullar yordamida kamaytiriladi? e’tiboringiz uchun rahmat! salomat bо‘ling! image1.jpeg image4.png image5.png image6.png image7.png image8.png image9.png image10.png image11.png image12.png image13.png image14.png image15.png image16.png image17.png image18.jpeg /docprops/thumbnail.jpeg
