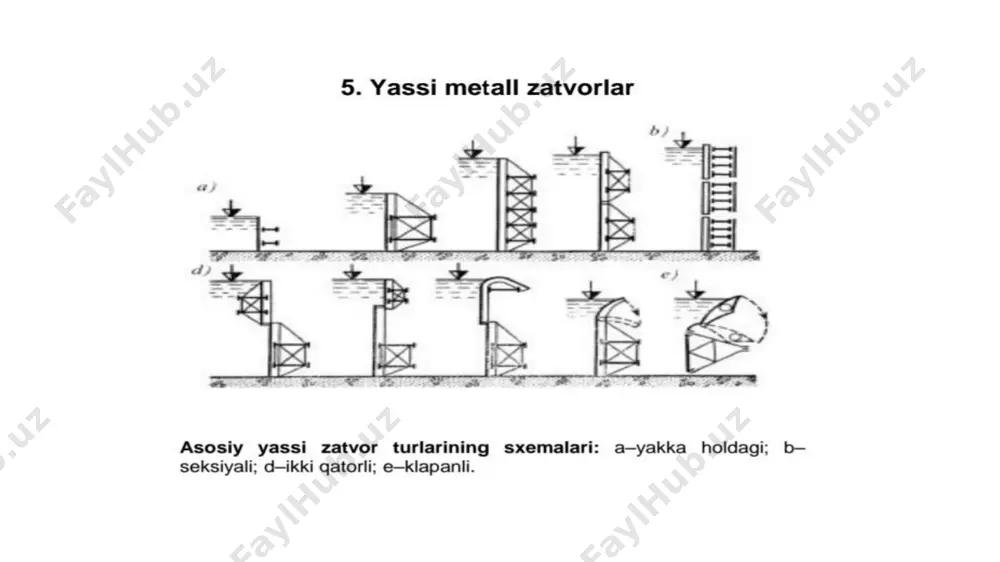

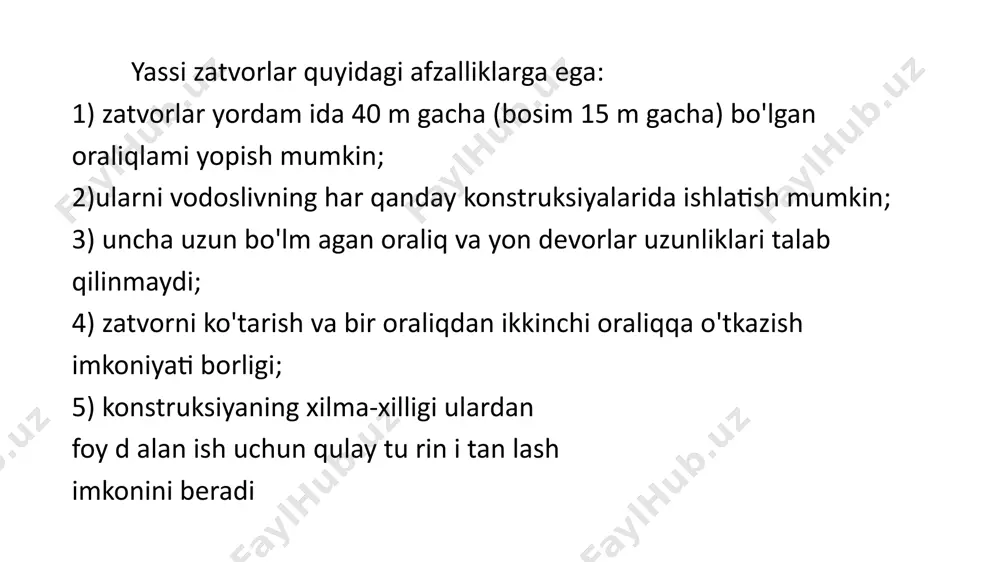

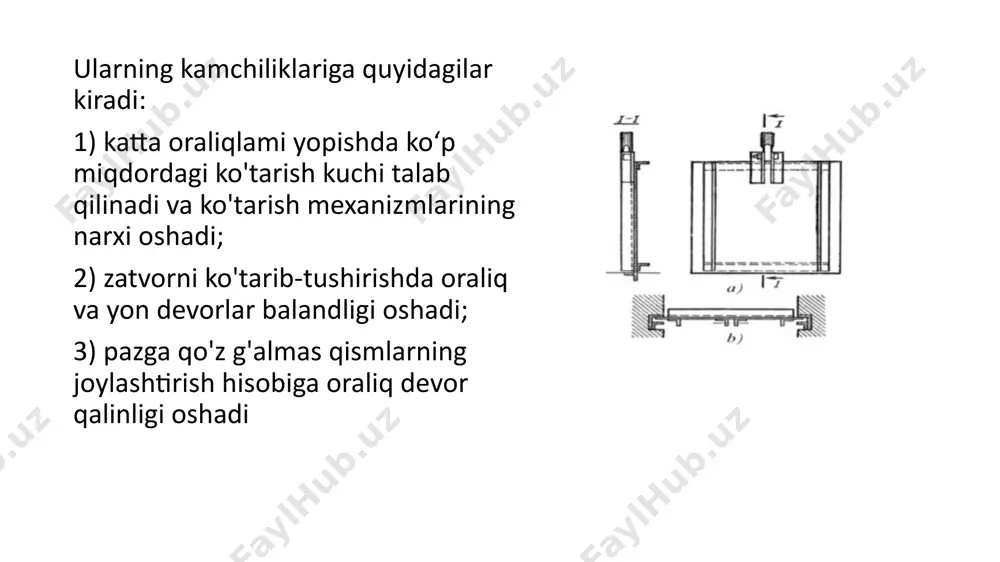

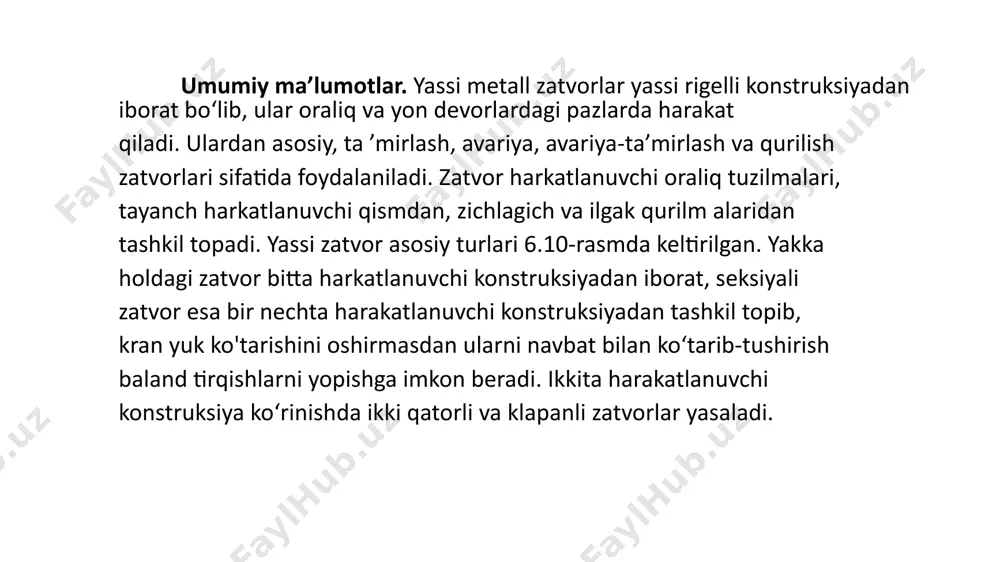

powerpoint taqdimoti yassi zatvorlarning maxsus: juft, klaponlik, ko’p seksiyalik konstruksiyalari. filtiratsiyaga qarshilik ko’rsatuvchi zichlagichlar. gorizontal va yon tomonlama. reja zatvorlar haqida umumiy ma’lumotlar ko’p seksiyali yassi zatvorlar klaponli yassi zatvorlar zatvorning zichlash qurilmalari umumiy ma’lumotlar. yassi metall zatvorlar yassi rigelli konstruksiyadan iborat bo‘lib, ular oraliq va yon devorlardagi pazlarda harakat qiladi. ulardan asosiy, ta ’mirlash, avariya, avariya-ta’mirlash va qurilish zatvorlari sifatida foydalaniladi. zatvor harkatlanuvchi oraliq tuzilmalari, tayanch harkatlanuvchi qismdan, zichlagich va ilgak qurilm alaridan tashkil topadi. yassi zatvor asosiy turlari 6.10-rasmda keltirilgan. yakka holdagi zatvor bitta harkatlanuvchi konstruksiyadan iborat, seksiyali zatvor esa bir nechta harakatlanuvchi konstruksiyadan tashkil topib, kran yuk ko'tarishini oshirmasdan ularni navbat bilan ko‘tarib-tushirish baland tirqishlarni yopishga imkon beradi. ikkita harakatlanuvchi konstruksiya ko‘rinishda ikki qatorli va klapanli zatvorlar yasaladi. yassi zatvorlar quyidagi afzalliklarga ega: 1) zatvorlar yordam ida 40 m gacha (bosim 15 m gacha) bo'lgan oraliqlami yopish mumkin; 2)ularni vodoslivning har qanday konstruksiyalarida ishlatish mumkin; 3) uncha …

2 / 14

tarm oqlardagi inshootlar zatvorlari oraliq tuzilmalari 6 mm li listli poiatga prokat burchaklar va tasmalar mahkamlanib qo'yilgan namunaviy loyiha asosida bajariladi (6.11-rasm). yassi metall zatvorlarda maxsus zichlagichlar va tayanch harakatlanuvchi qismlar yo’q. katta zatvorlarning oraliq tuzilmalari rigellardan, qoplamadan to'sinli kataklardan, ko'ndalang bog'lovchilar yoki diafragmalar, chetki tayanch ustunlaridan yoki yuk ko'tarish fermalardan tashkil topgan (6.12, 6.13- rasmlar). oraliq tuzilma tirqishni yopadi va suv bosimini o'ziga qabul qiladi, u yuklamani stringerlar (rigelga parallel to'sinlar) 2 va ko'ndalang to'sinlar (rigelga perpendikular to'sinlar) 3 dan tashkil topgan to'sinli katakka uzatadi. so'ngra yuklama rigellar 4 ga uzatiladi. ko'ndalang bog'lovchilar 5 sterjenlar yoki yaxlit diafragma ko'rinishda bo'lib, zatvorni burilib ketishiga qarshilik ko'rsatadi va to'sinli katakka tushadigan yuklamani uzatishda qatnashadi. agar qoplama ko'ndalang bog'lovchilarning vertikal elementlariga yoki bevosita diafragmaga, tayansa, ular to'sinli katakning ko'ndalang to'sini vazifasini bajaradi (6.12i-rasm, 6.13a-rasm). qoplamaga parallel tekislikda bo'ylama bog'lovchilar 6 ni yuk ko'taruvchi fermalar hosil qiladi va ular zatvor og'irligi ham da …

3 / 14

adi. ikki qatorli zatvorlar (6.10d-rasm), ikkita yassi zatvordan tashkil topgan bo'lib, ular umumiy pazda bir-biridan mustaqil holda harakat qiladi. bu zatv o rlarn in g h a ra k a t qiluvchi qismi pastki va yuqori qismlardan tashkil topadi. konstruktiv xususiyatlari bo'yicha ikki qatorli zatvorlarning quyidagi turlari mavjud: 1) mustaqil harakat qiluvchi, har ikki qismning har biri turli tayanch harakatlanuvchi qismi bo'yicha siljiydi; 2) zatvor pastki konsol qismi bo'yicha; 3) г-shaklidagi zatvor yuqori konsol qismi bo'yicha. ikki qatorli zatvorlarda yuqori qismi ko'tarilib-tushishi natijasida suvni tashlash va u bilan birga zatvor ustida suzgichlarni tashlab yuborish ta ’minlanadi. zatvor yuqori qismidan suvni yaxshi quyilishini ta ’minlashi uchun tushayotgan oqim trayektoriyasiga mos bo'lgan egri chiziq yuzali shakl beriladi. ko‘p seksiyali yassi zatvorlar (6. lob-rasm). bu turdagi zatvorlar bir nechta qo'zg'aladigan qism lardan tashkil topgan. zatvorning yuqori qismini chiqarib olib, pastda joylashgan qismlar yuqorisidan suvni va oquvchi jismlarni tashlab yuborish mumkin. klapanli yassi zatvorlar …

4 / 14

qo'yiladi; 1) zich yopiladigan; 2) chidamli; 3) yemirilmaydigan; 4) zatvor harakatlanganda katta qarshilik ko'rsatmaydigan; 5) ta ’mirlash ishlarini olib borish uchun qulay bo'lishligi; 6) suv oqimi o'tishi ta ’siridagi tebranishlarga ustuvor boiishi. yuza joylashgan zatvorlarda ikki turdagi zichlagichlar ishlatiladi: tubdagi-gorizontal va yon tomondagi - vertikal. tubdagi zichlagichlar suyrisimon shaklida yog'och brusdan yasaladi (6.16d-rasm). flyutbet ostonasiga shveller ko'rinishidagi quyilma qism joylashtiriladi. y og'och brus tez yemirilishi va vakuum hosil bo'lish imkoniyati bo'lganligi sababli plastinka ko'rinishida (6.16a-rasm) yoki ostonadagi quyilma qismga joylashtirilgan yemirilishga chidamli yumshoq metallga tayanadigan quyma po'lat shaklidagi zichlagichlar qo'llaniladi (6.16b-rasm). oxirgi paytlarda yemirilishga chidamli va sovuqqa chidamli tasmali rezinali (6.16d-rasm ) yoki zatv orp astki qirrasiga boltlar bilan mahkamlangan maxsus profilli (qattiq tasmali rezina) zichlagichlar ishlatiladi (6.16e-rasm). yon tomondagi zichlagichlar suvning gidrostatik bosimi ta ’sirida ishlaydi va qoplama oldidan zatvorning quyilma qismlar bilan siqilgan zonalarid ajoylash tiriladi. k o 'p h ollarda zatv o r oxirgi qirrasiga mahkamlangan va …

5 / 14

.bakiyev м . r ., yangiyev a . a ., qodirov о . g idrotexnika inshootlari. т .,« fan » , 2002. 2 .bakiyev м ., nosirov в ., xojaqulov r . gidrotexnika inshootlari. т ., «bilim », 2004 . 3.бетонны е плотины (на скальных основаниях).-м .: с тройиздат, 1975. image1.jpeg image2.jpeg image3.jpeg image4.jpeg image5.jpeg /docprops/thumbnail.jpeg
