1 / 12

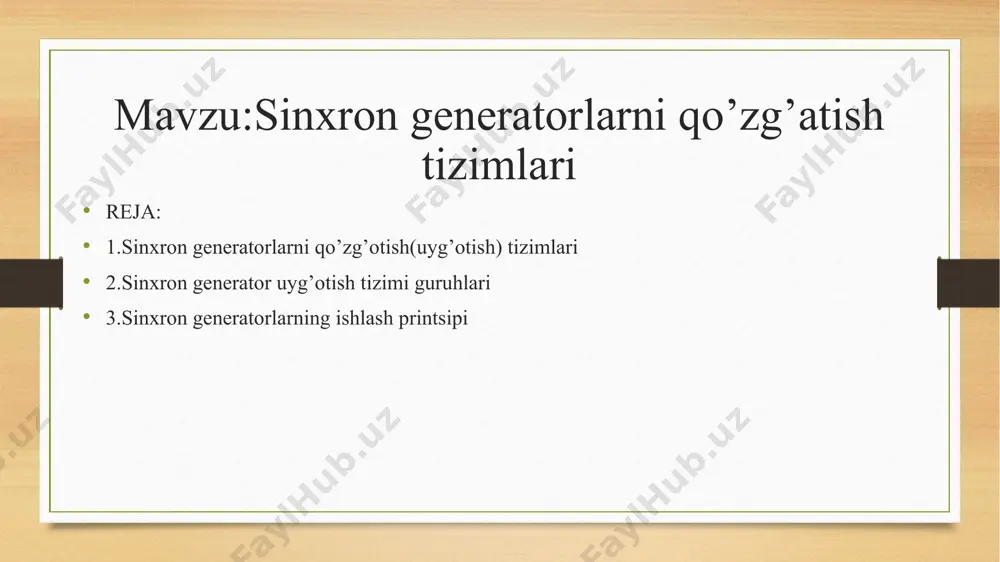

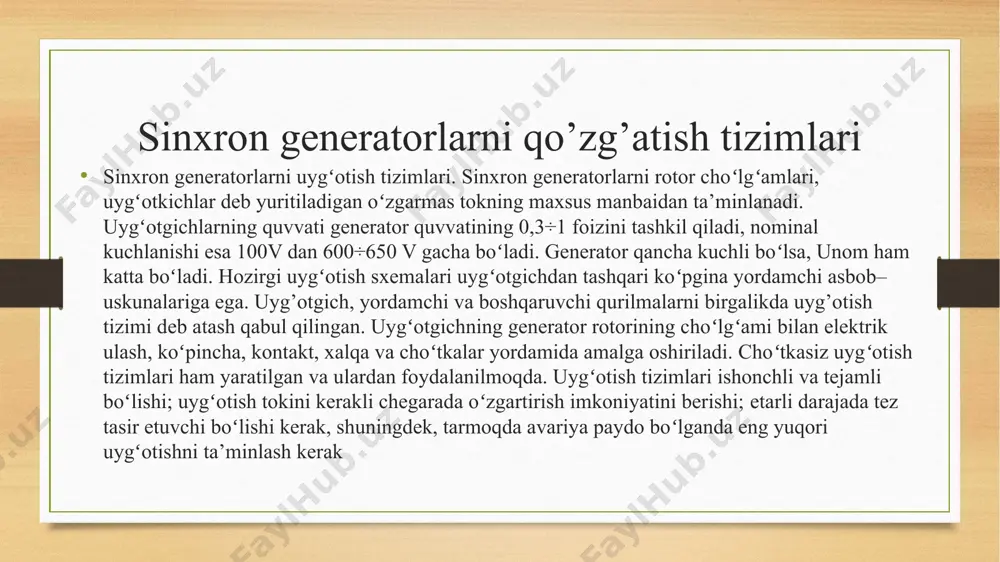

andijon mashinasozlik instituti elektrotexnika fakulteti eee-yo’nalishi k-91-21 guruh talabasi zamiraxon kodirovaning stansiya va podstansiyalarning elektr qismi fanidan mustaqil ishi andijon mashinasozlik instituti elektrotexnika fakulteti eee-yo’nalishi k-91-21 guruh talabasi zamiraxon kodirovaning stansiya va podstansiyalarning elektr qismi fanidan mustaqil ishi mavzu:sinxron generatorlarni qo’zg’atish tizimlari reja: 1.sinxron generatorlarni qo’zg’otish(uyg’otish) tizimlari 2.sinxron generator uyg’otish tizimi guruhlari 3.sinxron generatorlarning ishlash printsipi sinxron generatorlarni qo’zg’atish tizimlari sinxron generatorlarni uygʻotish tizimlari. sinxron generatorlarni rotor choʻlgʻamlari, uygʻotkichlar deb yuritiladigan oʻzgarmas tokning maxsus manbaidan ta’minlanadi. uygʻotgichlarning quvvati generator quvvatining 0,3÷1 foizini tashkil qiladi, nominal kuchlanishi esa 100v dan 600÷650 v gacha boʻladi. generator qancha kuchli boʻlsa, unom ham katta boʻladi. hozirgi uygʻotish sxemalari uygʻotgichdan tashqari koʻpgina yordamchi asbob– uskunalariga ega. uyg’otgich, yordamchi va boshqaruvchi qurilmalarni birgalikda uyg’otish tizimi dеb atash qabul qilingan. uygʻotgichning generator rotorining choʻlgʻami bilan elektrik ulash, koʻpincha, kontakt, xalqa va choʻtkalar yordamida amalga oshiriladi. choʻtkasiz uygʻotish tizimlari ham yaratilgan va ulardan foydalanilmoqda. uygʻotish tizimlari ishonchli va …

2 / 12

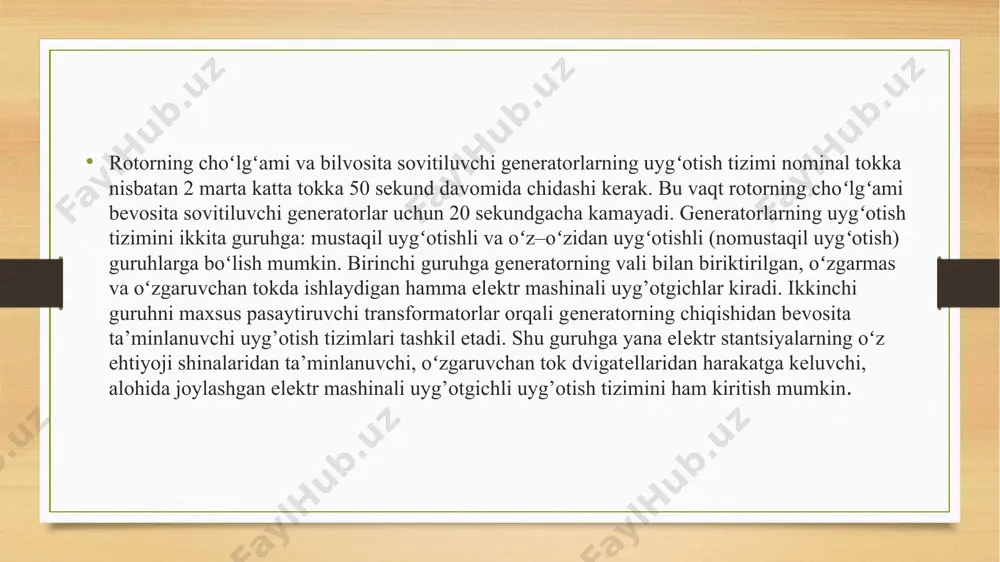

li (nomustaqil uygʻotish) guruhlarga boʻlish mumkin. birinchi guruhga gеnеratorning vali bilan biriktirilgan, oʻzgarmas va oʻzgaruvchan tokda ishlaydigan hamma elеktr mashinali uyg’otgichlar kiradi. ikkinchi guruhni maxsus pasaytiruvchi transformatorlar orqali gеnеratorning chiqishidan bеvosita ta’minlanuvchi uyg’otish tizimlari tashkil etadi. shu guruhga yana elеktr stantsiyalarning oʻz ehtiyoji shinalaridan ta’minlanuvchi, oʻzgaruvchan tok dvigatеllaridan harakatga kеluvchi, alohida joylashgan elеktr mashinali uyg’otgichli uyg’otish tizimini ham kiritish mumkin. sinxron generator uyg’otish tizimi guruhlari generatorlarning uygʻotish tizimini ikkita guruhga: mustaqil uygʻotishli va oʻz–oʻzidan uygʻotishli (nomustaqil uygʻotish) guruhlarga boʻlish mumkin. birinchi guruhga gеnеratorning vali bilan biriktirilgan, oʻzgarmas va oʻzgaruvchan tokda ishlaydigan hamma elеktr mashinali uyg’otgichlar kiradi. ikkinchi guruhni maxsus pasaytiruvchi transformatorlar orqali gеnеratorning chiqishidan bеvosita ta’minlanuvchi uyg’otish tizimlari tashkil etadi. shu guruhga yana elеktr stantsiyalarning oʻz ehtiyoji shinalaridan ta’minlanuvchi, oʻzgaruvchan tok dvigatеllaridan harakatga kеluvchi, alohida joylashgan elеktr mashinali uyg’otgichli uyg’otish tizimini ham kiritish mumkin. generatorlarning mustaqil uygʻotilishi eng koʻp tarqalgan. bu usulning asosiy afzalligi shundan iboratki, bunda sinxron generatorning uygʻonishi …

3 / 12

ulyatori uab (arv) bilan avtomatik amalga oshiriladi sinxron generatorlarni ishlash prinsipi hozirgi davrda generatorlarda quyidagi uygʻotish tizimlari qoʻllaniladi: 1). oʻzgarmas tok elektr mashinali; 2). yuyuqori davrtezlikli; 3). tiristorli; 4). choʻtkasiz q.s. generatorlarning uygʻotish tizimini ikkita guruhga: mustaqil uygʻotishli va oʻz–oʻzidan uygʻotishli (nomustaqil uygʻotish) guruhlarga boʻlish mumkin. birinchi guruhga generatorning vali bilan biriktirilgan, oʻzgarmas va oʻzgaruvchan tokda ishlaydigan hamma elektr mashinali uygʻotgichlar kiradi. ikkinchi guruhni maxsus pasaytiruvchi transformatorlar orqali generatorning chiqishidan bevosita tahminlanuvchi uygʻotish tizimlari tashkil etadi. shu guruhga yana elektr stantsiyalarning oʻz ehtiyoji shinalaridan ta`minlanuvchi, oʻzgaruvchan tok dvigatellaridan harakatga keluvchi, alohida joylashgan elektr mashinali uygʻotgichli uygʻotish tizimini ham kiritish mumkin. yuqori davrtezlikli qoʻzgʻatish tizimlari 300 mvt gacha boʻlgan generatorlarda qoʻllaniladi. uygʻotishning choʻtkasiz tizimi, ayniqsa, katta quvvatli turbogeneratorlar uchun istiqbolli hisoblanadi. xulosa sinxron generatorlarni qo’zg’atish asosan ikki guruhga bo’linar ekan. undan tashqari sinxron generatorlar hozirgi davrda generatorlarda quyidagi uygʻotish tizimlari qoʻllaniladi: 1). oʻzgarmas tok elektr mashinali; 2). yuyuqori davrtezlikli; 3). tiristorli; …

4 / 12

ng image8.png image9.png image3.png image4.png /docprops/thumbnail.jpeg

5 / 12

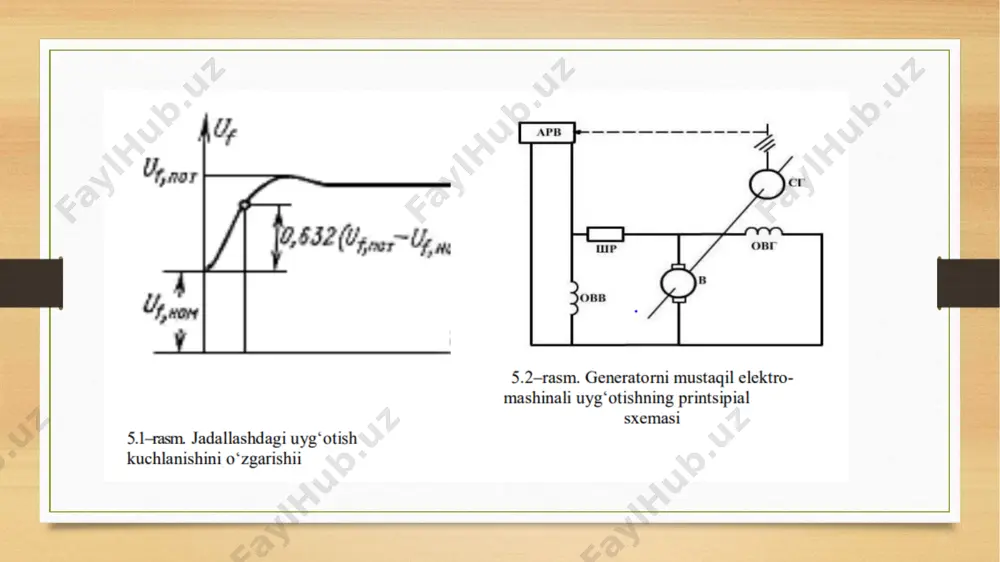

sinxron generatorlarni qo’zg’atish tizimlari - Page 5
