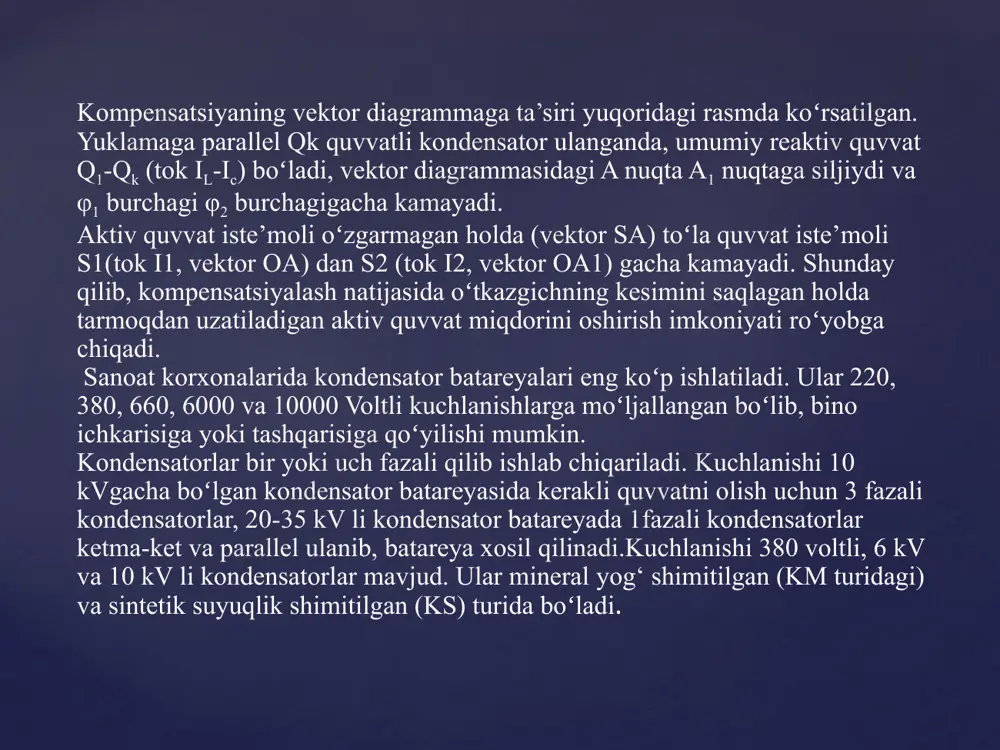

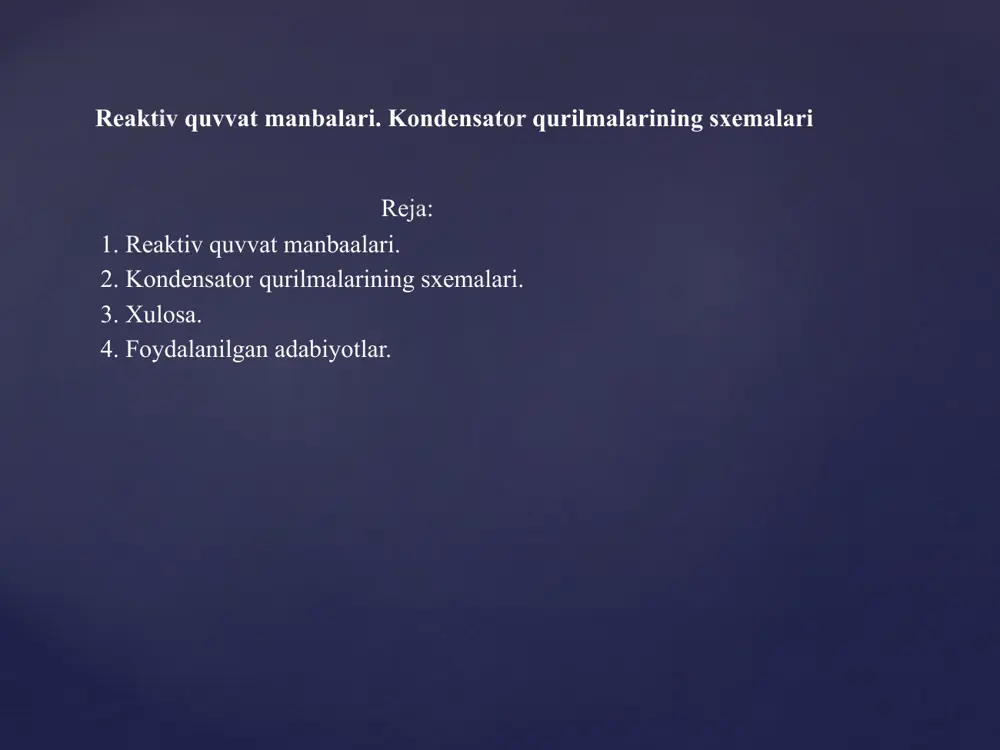

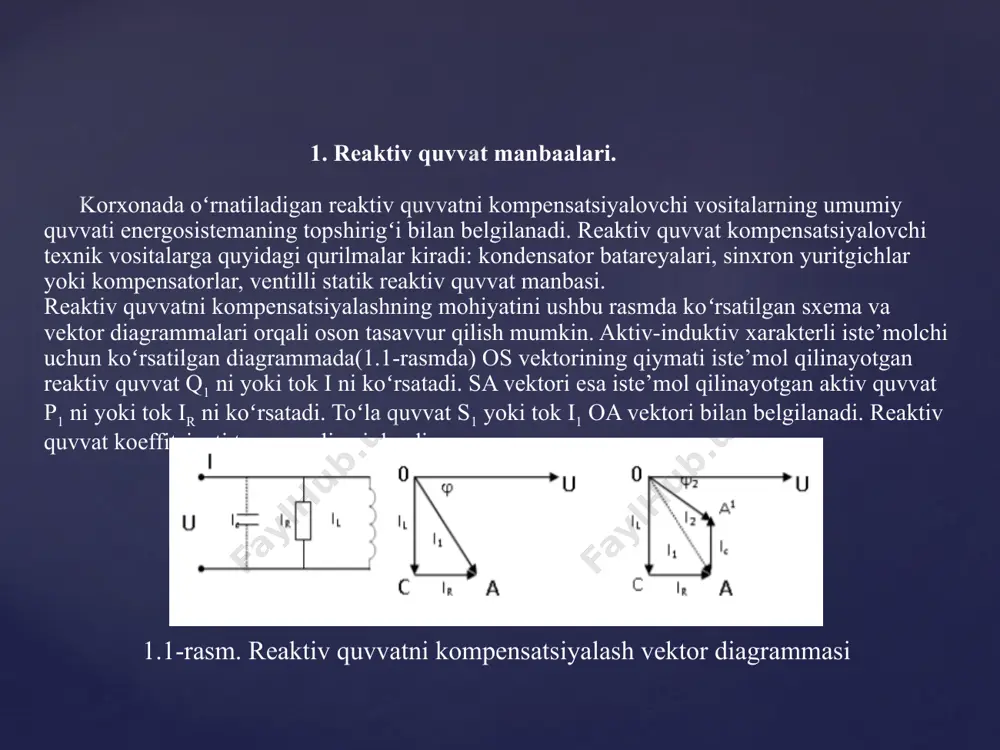

презентация powerpoint andijon mashinasozlik instituti elektrotexnika fakulteti eee-yo‘nalishi k-91-21 guruh talabasi olimov ulug‘bekni elektr ta’minoti asoslari fanidan tayyorlagan mustaqil ishi reja: 1. reaktiv quvvat manbaalari. 2. kondensator qurilmalarining sxemalari. 3. xulosa. 4. foydalanilgan adabiyotlar. reaktiv quvvat manbalari. kondensator qurilmalarining sxemalari 1. reaktiv quvvat manbaalari. korxonada oʻrnatiladigan reaktiv quvvatni kompensatsiyalovchi vositalarning umumiy quvvati energosistemaning topshirigʻi bilan belgilanadi. reaktiv quvvat kompensatsiyalovchi texnik vositalarga quyidagi qurilmalar kiradi: kondensator batareyalari, sinxron yuritgichlar yoki kompensatorlar, ventilli statik reaktiv quvvat manbasi. reaktiv quvvatni kompensatsiyalashning mohiyatini ushbu rasmda koʻrsatilgan sxema va vektor diagrammalari orqali oson tasavvur qilish mumkin. aktiv-induktiv xarakterli iste’molchi uchun koʻrsatilgan diagrammada(1.1-rasmda) os vektorining qiymati iste’mol qilinayotgan reaktiv quvvat q1 ni yoki tok i ni koʻrsatadi. sa vektori esa iste’mol qilinayotgan aktiv quvvat p1 ni yoki tok ir ni koʻrsatadi. toʻla quvvat s1 yoki tok i1 oa vektori bilan belgilanadi. reaktiv quvvat koeffitsienti tgφ1 orqali aniqlandi. 1.1-rasm. reaktiv quvvatni kompensatsiyalash vektor diagrammasi kompensatsiyaning vektor diagrammaga …

2 / 10

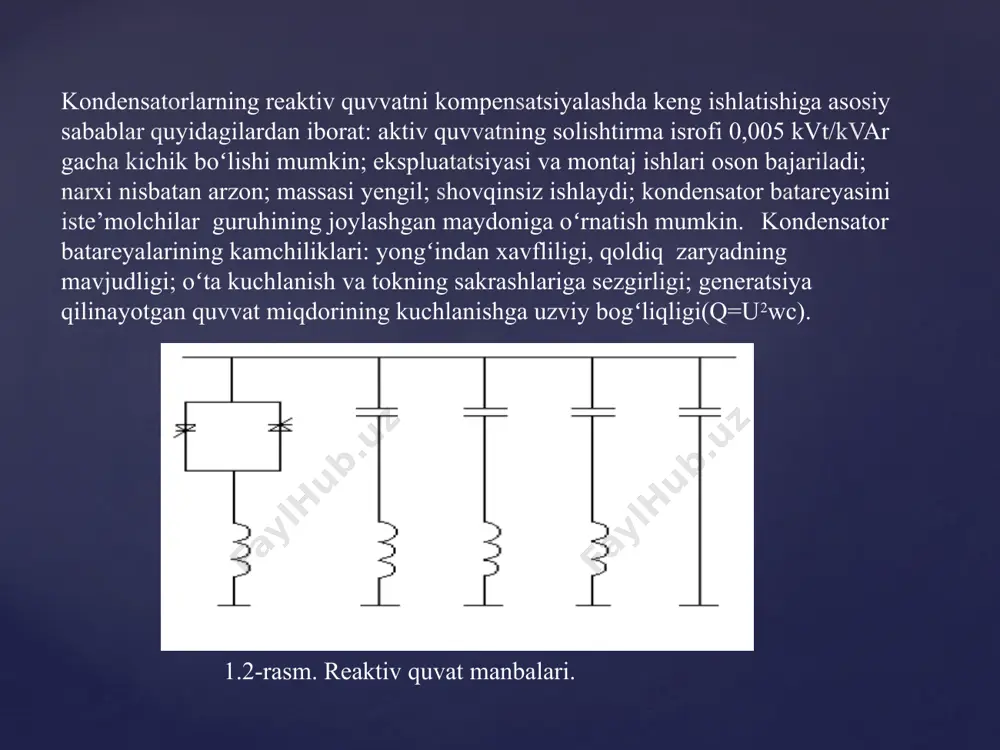

i kuchlanishlarga moʻljallangan boʻlib, bino ichkarisiga yoki tashqarisiga qoʻyilishi mumkin. kondensatorlar bir yoki uch fazali qilib ishlab chiqariladi. kuchlanishi 10 kvgacha boʻlgan kondensator batareyasida kerakli quvvatni olish uchun 3 fazali kondensatorlar, 20-35 kv li kondensator batareyada 1fazali kondensatorlar ketma-ket va parallel ulanib, batareya xosil qilinadi.kuchlanishi 380 voltli, 6 kv va 10 kv li kondensatorlar mavjud. ular mineral yog‘ shimitilgan (km turidagi) va sintetik suyuqlik shimitilgan (ks) turida boʻladi. 4 kondensatorlarning reaktiv quvvatni kompensatsiyalashda keng ishlatishiga asosiy sabablar quyidagilardan iborat: aktiv quvvatning solishtirma isrofi 0,005 kvt/kvar gacha kichik boʻlishi mumkin; ekspluatatsiyasi va montaj ishlari oson bajariladi; narxi nisbatan arzon; massasi yengil; shovqinsiz ishlaydi; kondensator batareyasini iste’molchilar guruhining joylashgan maydoniga oʻrnatish mumkin. kondensator batareyalarining kamchiliklari: yongʻindan xavfliligi, qoldiq zaryadning mavjudligi; oʻta kuchlanish va tokning sakrashlariga sezgirligi; generatsiya qilinayotgan quvvat miqdorining kuchlanishga uzviy bogʻliqligi(q=u2wc). 1.2-rasm. reaktiv quvat manbalari. kondensator batareyalari uch fazali tarmoqqa uchburchak shaklida ulanadi. bunday ulanganda har bir elementdagi kuchlanish qiymati …

3 / 10

razryadlash qarshiligi sifatida 2 ta 1 fazali kuchlanish transformatori ishlatiladi. b-sxemada pk kuchlanishli kondensator batareyasini ulanishi koʻrsatilgan boʻlib, razryad qarshiligi sifatida choʻg’lanma lampalar ishlatilgan. 2.1- rasm. 6 - 10 kv li kondensator batareyalarining ulanish sxemalari. 2.2- rasm. reaktuv quvvatni 380 v kuchlanishda markazlashgan oʻrnini qoplash sxemasi. 2.2-rasmdagi rp sifatida choʻg’lanma lampalar qoʻllanilgan. lampalarni yulduz usulida xar bir fazaga ketma-ket 2 tasini ulash ulardagi kuchlanishni 110 v gacha kamaytirib, ishlash muddatini oshiradi. sm ni salt rejimda ishlatib, faqat reaktiv quvvat manbasi sifatida qoʻllash katta foyda keltirmaydi, salt yurganda aktiv quvvat yoʻqotishi koʻp boʻladi. 3 xulosa. reaktiv quvvat manbalari haqida ma’lumotlar. reaktiv quvvat manbalari (rqm) tushunchasi elektr ta’minot tizimi ob’yektida yoki elektr energetika tizimda reaktiv quvvat muvozanatiga maqsadga muvofiq yo‘nalishiga ta’sir qila oladigan, barcha qurilmalarga qaratiladi. reaktiv quvvat kompensatsiyalovchi texnik vositalarga quyidagi qurilmalar kiradi: kondensator batareyalari, sinxron yuritgichlar yoki kompensatorlar, ventilli statik reaktiv quvvat manbasi. kondensator batareyalari bugungi kunimizda keng tarqalgan reaktiv …

4 / 10

hi muhandislik iqtisodiyot instituti. -106, 2022-yil. image2.png image3.png image4.png image5.png image6.png image7.png /docprops/thumbnail.jpeg
