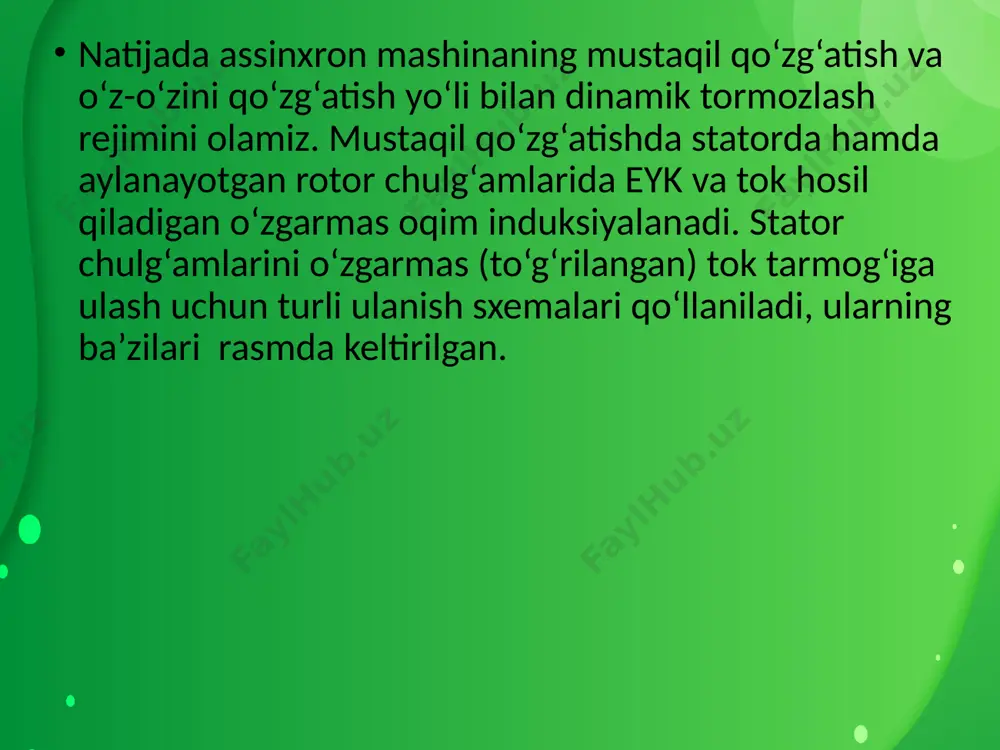

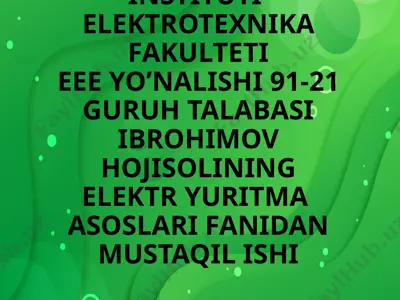

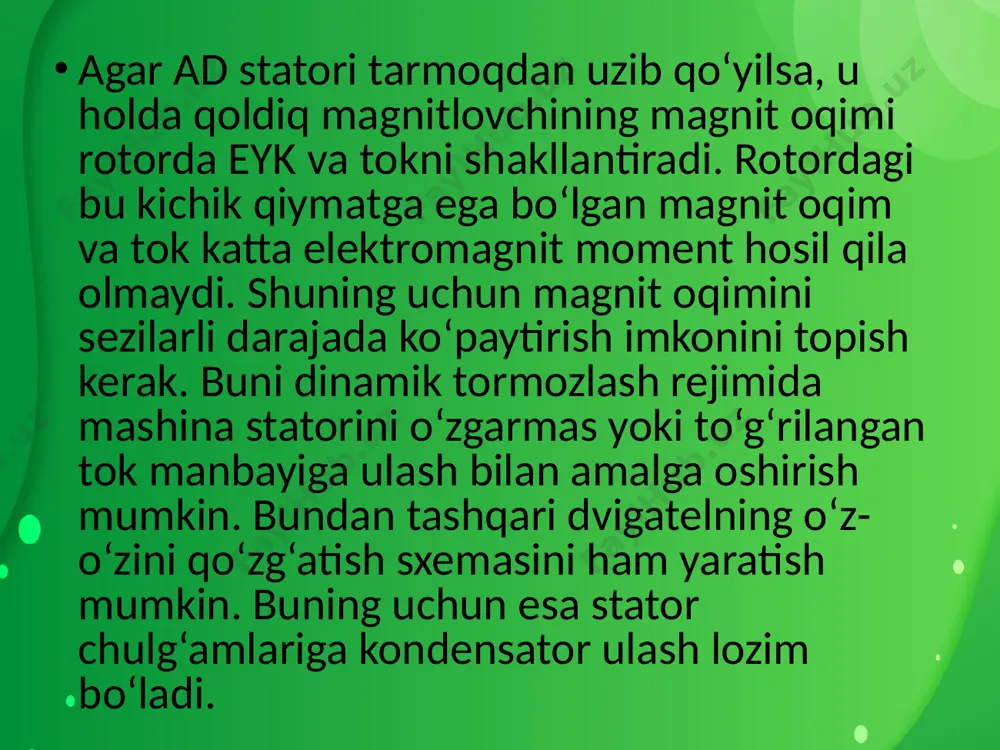

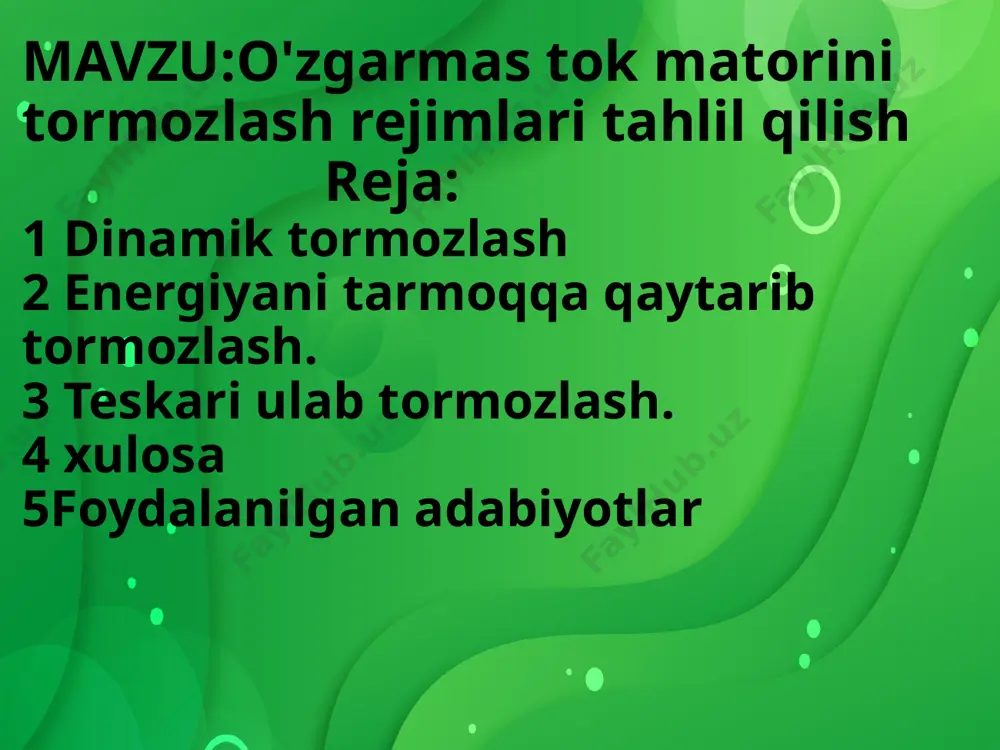

o'zgarmas tok matorini tormozlash rejimlari tahlil qilish andijon mashinasozlik instituti elektrotexnika fakulteti eee yo’nalishi 91-21 guruh talabasi ibrohimov hojisolining elektr yuritma asoslari fanidan mustaqil ishi mavzu:o'zgarmas tok matorini tormozlash rejimlari tahlil qilish reja: 1 dinamik tormozlash 2 energiyani tarmoqqa qaytarib tormozlash. 3 teskari ulab tormozlash. 4 xulosa 5foydalanilgan adabiyotlar agar ad statori tarmoqdan uzib qo‘yilsa, u holda qoldiq magnitlovchining magnit oqimi rotorda eyk va tokni shakllantiradi. rotordagi bu kichik qiymatga ega bo‘lgan magnit oqim va tok katta elektromagnit moment hosil qila olmaydi. shuning uchun magnit oqimini sezilarli darajada ko‘paytirish imkonini topish kerak. buni dinamik tormozlash rejimida mashina statorini o‘zgarmas yoki to‘g‘rilangan tok manbayiga ulash bilan amalga oshirish mumkin. bundan tashqari dvigatelning o‘z-o‘zini qo‘zg‘atish sxemasini ham yaratish mumkin. buning uchun esa stator chulg‘amlariga kondensator ulash lozim bo‘ladi. natijada assinxron mashinaning mustaqil qo‘zg‘atish va o‘z-o‘zini qo‘zg‘atish yo‘li bilan dinamik tormozlash rejimini olamiz. mustaqil qo‘zg‘atishda statorda hamda aylanayotgan rotor chulg‘amlarida eyk va tok …

2 / 15

ini o‘zgartirish yoki aylanish tezligini chastotali, chastota-tokli va vektor usulida rostlab amalga oshirish mumkin. birinchi holda a) mashina statorini kam qutblar sonidan ko‘p qutblar soniga o‘zgartirib, sinxron tezlik kamaytiriladi butun davr davomida dvigatel ikkinchi kvadrantda ishlayotganda tormozlash energiyani tarmoqqa qaytarish bilan amalga oshiriladi. tezlikni chastota yordamida rostlayotganda stator ta’minot chastotasini asosiydan kamaytira borib,dvigatelni bir mexanik tavsifdan boshqasiga o‘tkaziladi yuritma ishchi nuqtasi ikkinchi kvadrantda joylashgan mexanik tavsif bo‘laklari bo‘yicha harakatlanishi davomida energiyani tarmoqqa qaytarib tormozlash rejimida ishlaydi. dvigatelni ta’minlovchi chastotani ravon va avtomatik ravishda o‘zgartirib ozgina o‘zgaruvchi moment bilan yuritmaning tormozlash rejimini olish mumkin. lekin bunda ma’lum qonuniyat bo‘yicha kuchlanishni ham o‘zgartirish kerak. asinxron dvigatellarda reaktiv statik moment mavjud bo‘lganda energiyani tarmoqqa qaytarib, generator tormozlashni ularning qutblar sonini o‘zgartirish yoki aylanish tezligini chastotali, chastota-tokli va vektor usulida rostlab amalga oshirish mumkin. birinchi holda mashina statorini kam qutblar sonidan ko‘p qutblar soniga o‘zgartirib, sinxron tezlik kamaytiriladi w02 < w01 va bunda butun …

3 / 15

ta’sirida stator maydoni aylanishiga teskari bo‘lgan yo‘nalishda aylanishidan yuzaga keladi. reaktiv moment mavjudligida tormozlash vaqti kam bo‘lib, mashina tormozlash rejimidan dvigatel rejimiga o‘tadi, faza rotorli dvigatellar uchun katta qo‘shimcha qarshilik bo‘lgan paytda yuritma mtr tormozlash momenti bilan to‘liq to‘xtashi mumkin aktiv qarshilik momenti mavjud bo‘lganda, xuddi oldingi holatdagidek magnit maydonining aylanish yo‘nalishi o‘zgarsa, dvigatel ishlash rejimini o‘zgartiradi, ya’ni ikkinchi kvadrantda teskari ulab tormozlash, uchinchi kvadrantda rotor aylanish yo‘nalishini reverslab dvigatel rejimi, to‘rtinchi kvadrantda yangi rejim-energiyani aylanish yo‘nalishini reverslab dvigatel rejimi, to‘rtinchi kvadrantda yangi rejim-energiyani tarmoqqa qaytarib, generator rejimi sodir bo‘ladi va dvigatel 3 nuqtada o‘rnatilgan tezlikda ishlaydi. xulosa: asinxron dvigatelli ko‘p yuritmalar uchun ishga tushirishga nisbatan tormozlash rejimi katta ahamiyatga ega. chunki bu rejimga ishonchlilik va soz ishlash talablari qo‘yiladi. ko‘pincha berilgan holatda aniq to‘xtash va aniq vaqt orasida tormozlash talab etiladi. asinxron dvgatellarda quyidagi: tarmoqqa energiyani qaytarish yo‘li bilan generator rejimida tormozlash; mashina generator rejimida ishlab statorga o‘zgarmas tok …

4 / 15

privoda. -m.: «energiya», 1979. 7. xamudxanov m. 3. chastotnoe upravlenie asinxronnim elektroprivodom. -t.: «fan», 1959, 336 s image2.jpg image3.png image4.png image1.jpg /docprops/thumbnail.jpeg
