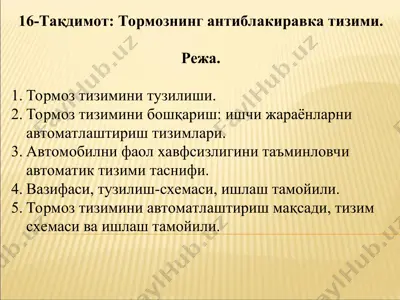

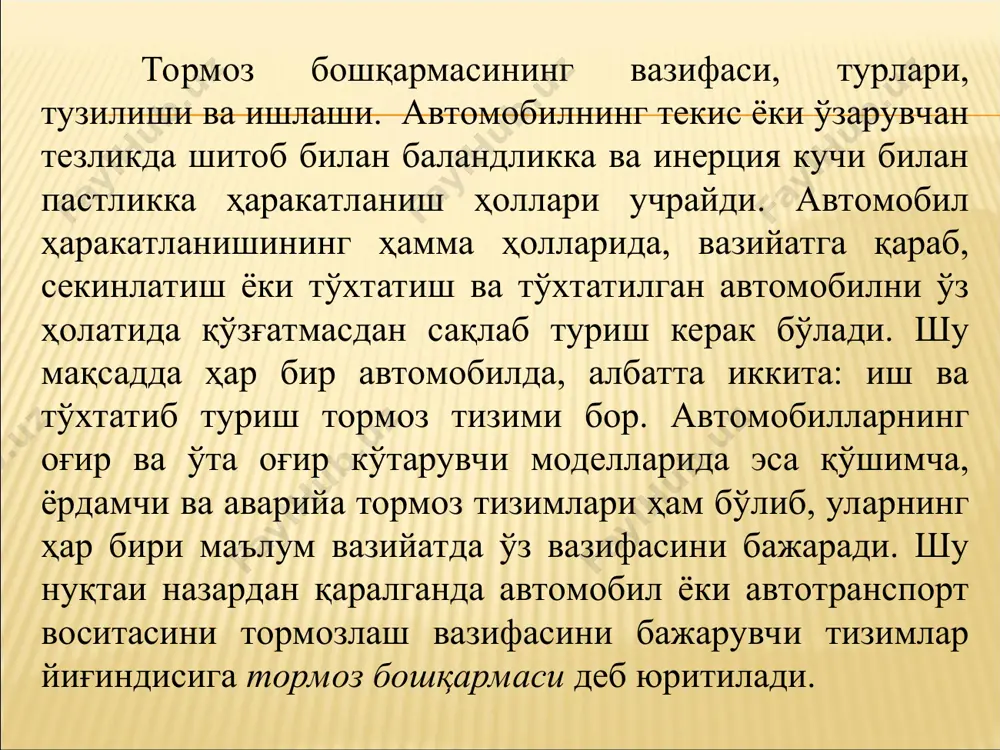

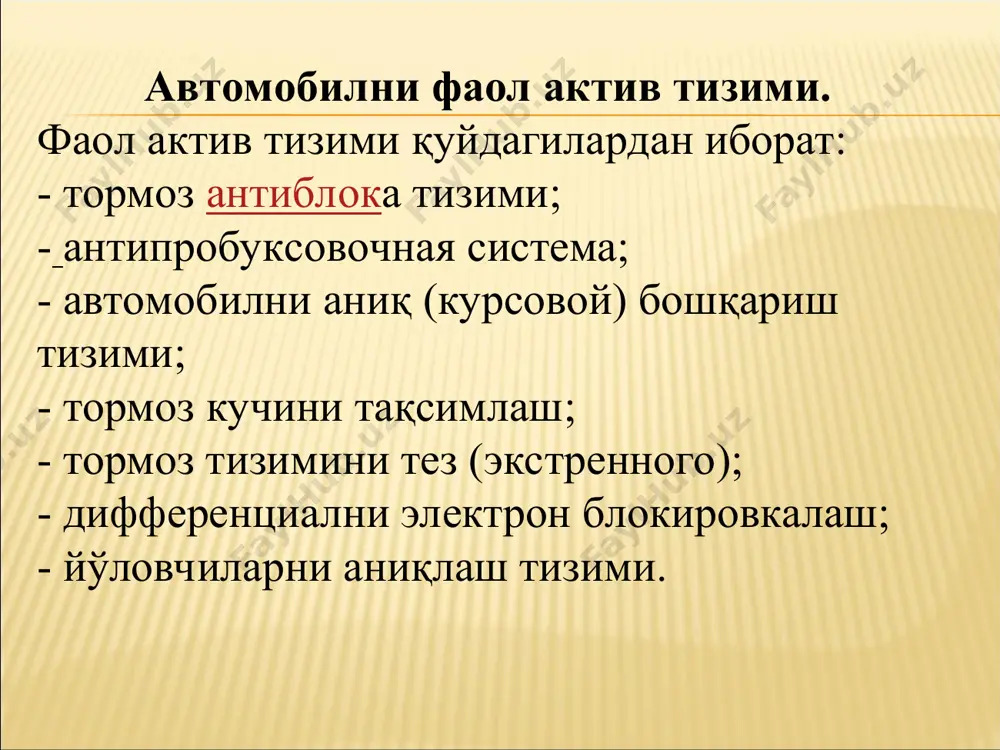

слайд 1 16-тақдимот: тормознинг антиблакиравка тизими. режа. тормоз тизимини тузилиши. тормоз тизимини бошқариш: ишчи жараёнларни автоматлаштириш тизимлари. автомобилни фаол хавфсизлигини таъминловчи автоматик тизими таснифи. вазифаси, тузилиш-схемаси, ишлаш тамойили. тормоз тизимини автоматлаштириш мақсади, тизим схемаси ва ишлаш тамойили. тормоз бошқармасининг вазифаси, турлари, тузилиши ва ишлаши. автомобилнинг текис ёки ўзарувчан тезликда шитоб билан баландликка ва инерция кучи билан пастликка ҳаракатланиш ҳоллари учрайди. автомобил ҳаракатланишининг ҳамма ҳолларида, вазийатга қараб, секинлатиш ёки тўхтатиш ва тўхтатилган автомобилни ўз ҳолатида қўзғатмасдан сақлаб туриш керак бўлади. шу мақсадда ҳар бир автомобилда, албатта иккита: иш ва тўхтатиб туриш тормоз тизими бор. автомобилларнинг оғир ва ўта оғир кўтарувчи моделларида эса қўшимча, ёрдамчи ва аварийа тормоз тизимлари ҳам бўлиб, уларнинг ҳар бири маълум вазийатда ўз вазифасини бажаради. шу нуқтаи назардан қаралганда автомобил ёки автотранспорт воситасини тормозлаш вазифасини бажарувчи тизимлар йиғиндисига тормоз бошқармаси деб юритилади. автомобилни фаол актив тизими. фаол актив тизими қуйдагилардан иборат: - тормоз антиблока тизими; - антипробуксовочная система; …

2 / 12

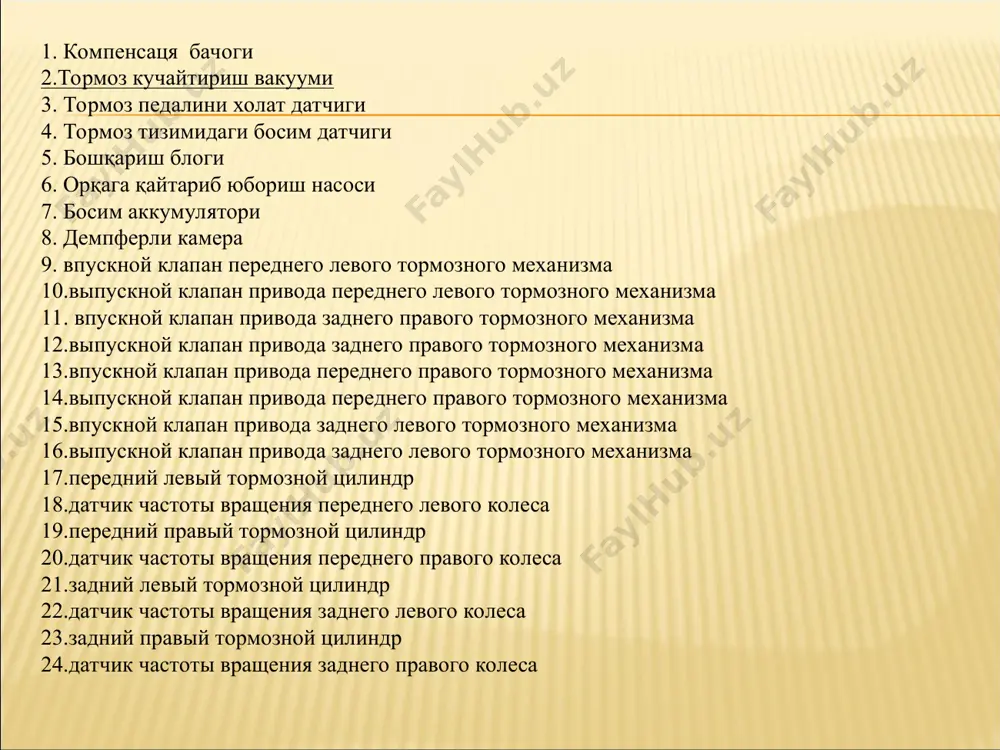

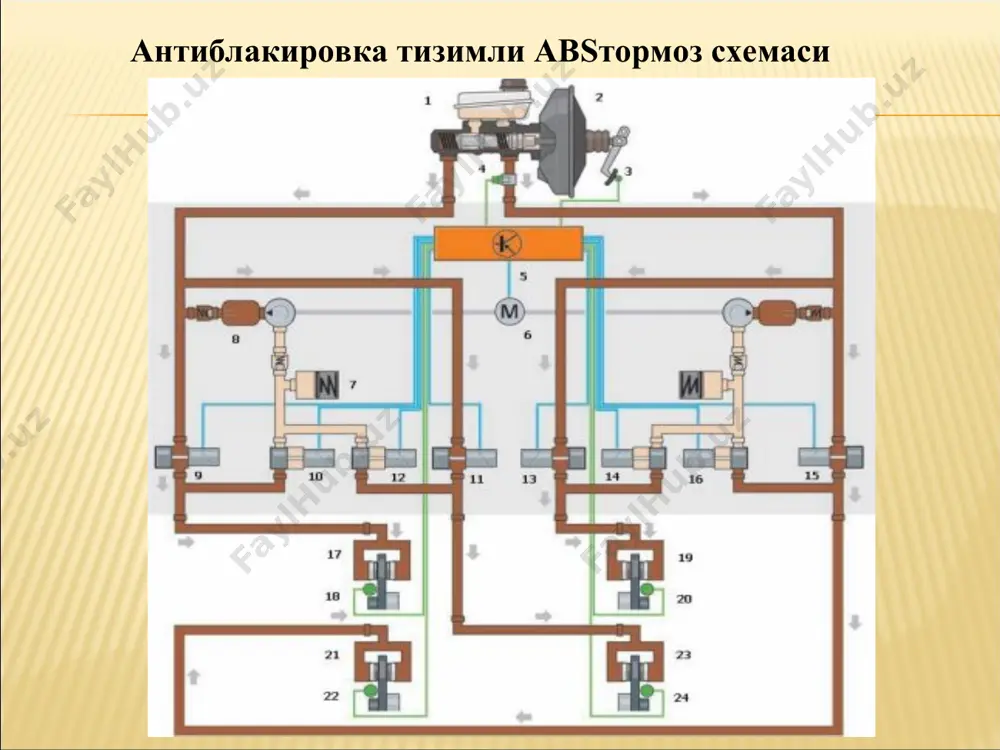

выпускной клапан привода переднего правого тормозного механизма 15.впускной клапан привода заднего левого тормозного механизма 16.выпускной клапан привода заднего левого тормозного механизма 17.передний левый тормозной цилиндр 18.датчик частоты вращения переднего левого колеса 19.передний правый тормозной цилиндр 20.датчик частоты вращения переднего правого колеса 21.задний левый тормозной цилиндр 22.датчик частоты вращения заднего левого колеса 23.задний правый тормозной цилиндр 24.датчик частоты вращения заднего правого колеса тормозни фаол актив тизими (abs) 1991йил 1 октябрядан европа хамкорик давлатларини кўпида янги турдаги тиркамали прицетларга юк кўтариш қобилияти 16т тонна автопоезд, ҳамда 10 т прицепи ва 12т автобусларга ўрнатилди. енгил автомабилларда ҳам жорий қилина бошланди (тўла оғирлиги 3,5 т). қоида бўйича abs 3 хил категорияга бўлинган, буларни фарқи уни спецификациасида, харакатни секинлаштириш ва ғилдирак кўриниши ҳамда автомобилни тормозлаш. кўпчилик европа автомобилларида биринчи категория abs ўрнатилган (бу тизим барча талабларга жавоб беради еэс71/320). барча abs тизимларида хайдовчига хабар бериш учун контроль лампаси бор, ёндириш тизими ишга туширилганда 2 сек …

3 / 12

тактда бўлиш тормоз кучига боғлиқ. . кучайтирилганда ғилдиракларни блокировкалашда сирпаниш бошланади, (бу ерда j – ғилдиракни инерция моменти,  - бурчакли секинлашиш ва rg – ғилдиракни динамик радиуси; р - ғирдиракни илашиш кучи таянч юзасига). ғилдиракни сирпаниши қуйдагича:, % бу ерда va – доимий тезлик, к – ғилдиракни бурчакли тезлиги. расм. 1 - график ўзгариши рт ғилдиракни сирпанишга боғлиқ (а) ва босим р икки фазалилар учун (б) ва уч фазалилар учун (в) бу формани қайта ишлаш ва абс тизимидан маълумот олиш аналог кўринишда бўлади, рақамли ва комбинациялашган усулдир. абс тизимида рақамли тизим анча юқори қулайликларга эга, аналог ва комбинациялашган тизим оддий ва содда, кўп тарқалган бўлиб, бир қанча қулайликларга эга фойдаланиш осон ва кўрсаткичларни тез матрицага қўйилган маълумотларга солиштиради. абс тизимига келаётган бир ёки бир нечта сигнални қабул қилади. кириш сигнали бу к - ғилдиракни бурилиш тезлиги, va - автомобил тезлиги (ёки уни ишлаб чиққан завод). абс уланиши сар, рели …

4 / 12

8 - корпус; 10 - пружина; 12 - ғилдирак; 13 - индукцион датчик; 14 - ротор датчиги; 15 - ғилдирак тормози цилиндри. этиборингиз учун рахмат g r m p / t t = ср g p r j p > = / e t a k a v r v w s - =
