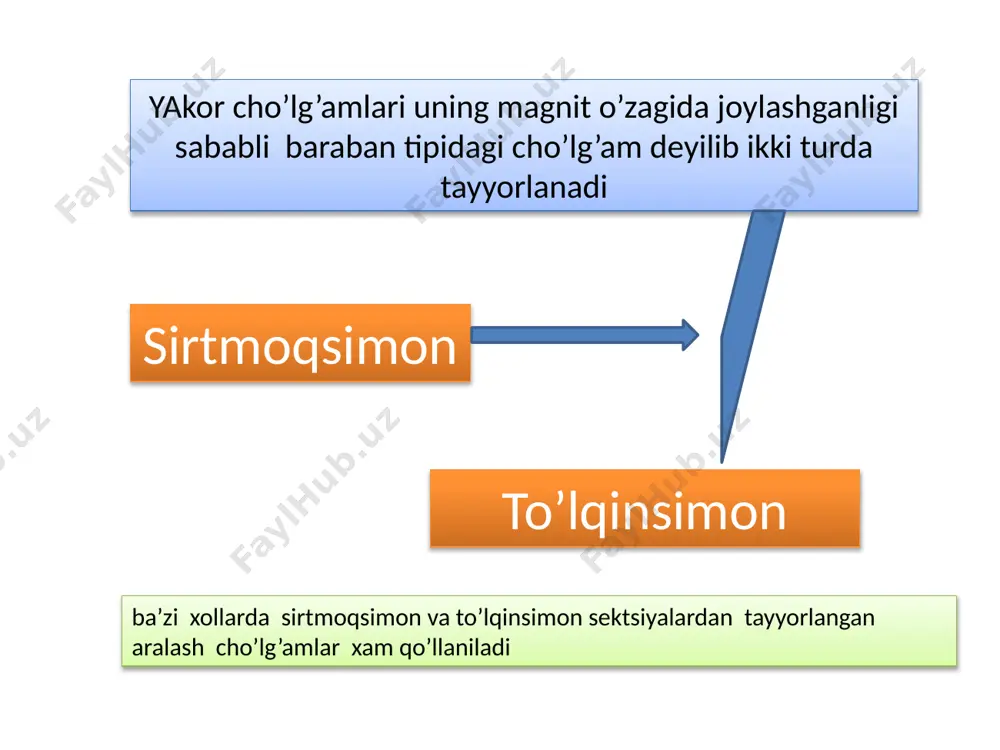

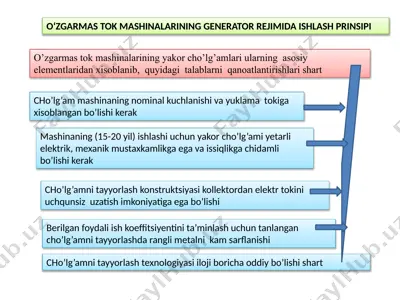

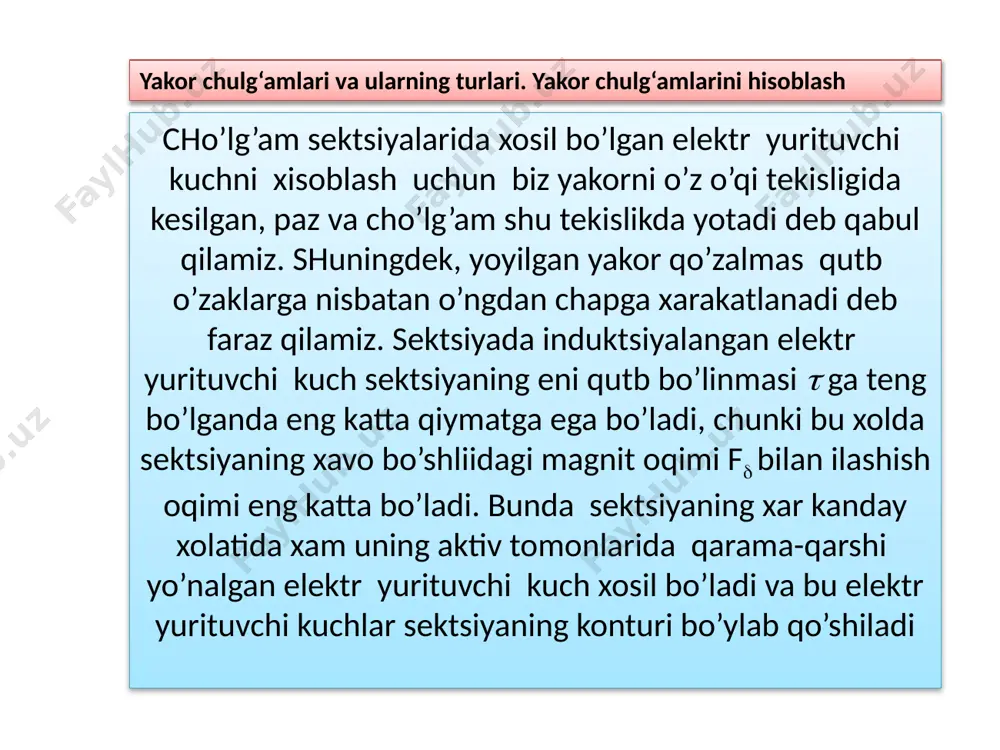

презентация powerpoint oʻzgarmas tok mashinalarining generator rejimida ishlash prinsipi o’zgarmas tok mashinalarining yakor cho’lg’amlari ularning asosiy elementlaridan xisoblanib, quyidagi talablarni qanoatlantirishlari shart cho’lg’am mashinaning nominal kuchlanishi va yuklama tokiga xisoblangan bo’lishi kerak mashinaning (15-20 yil) ishlashi uchun yakor cho’lg’ami yetarli elektrik, mexanik mustaxkamlikga ega va issiqlikga chidamli bo’lishi kerak cho’lg’amni tayyorlash konstruktsiyasi kollektordan elektr tokini uchqunsiz uzatish imkoniyatiga ega bo’lishi berilgan foydali ish koeffitsiyentini ta’minlash uchun tanlangan cho’lg’amni tayyorlashda rangli metalni kam sarflanishi cho’lg’amni tayyorlash texnologiyasi iloji boricha oddiy bo’lishi shart yakor cho’lg’amlari uning magnit o’zagida joylashganligi sababli baraban tipidagi cho’lg’am deyilib ikki turda tayyorlanadi sirtmoqsimon to’lqinsimon ba’zi xollarda sirtmoqsimon va to’lqinsimon sektsiyalardan tayyorlangan aralash cho’lg’amlar xam qo’llaniladi yakor chulg‘amlari va ularning turlari. yakor chulg‘amlarini hisoblash cho’lg’am sektsiyalarida xosil bo’lgan elektr yurituvchi kuchni xisoblash uchun biz yakorni o’z o’qi tekisligida kesilgan, paz va cho’lg’am shu tekislikda yotadi deb qabul qilamiz. shuningdek, yoyilgan yakor qo’zalmas qutb o’zaklarga nisbatan o’ngdan chapga xarakatlanadi …

2 / 14

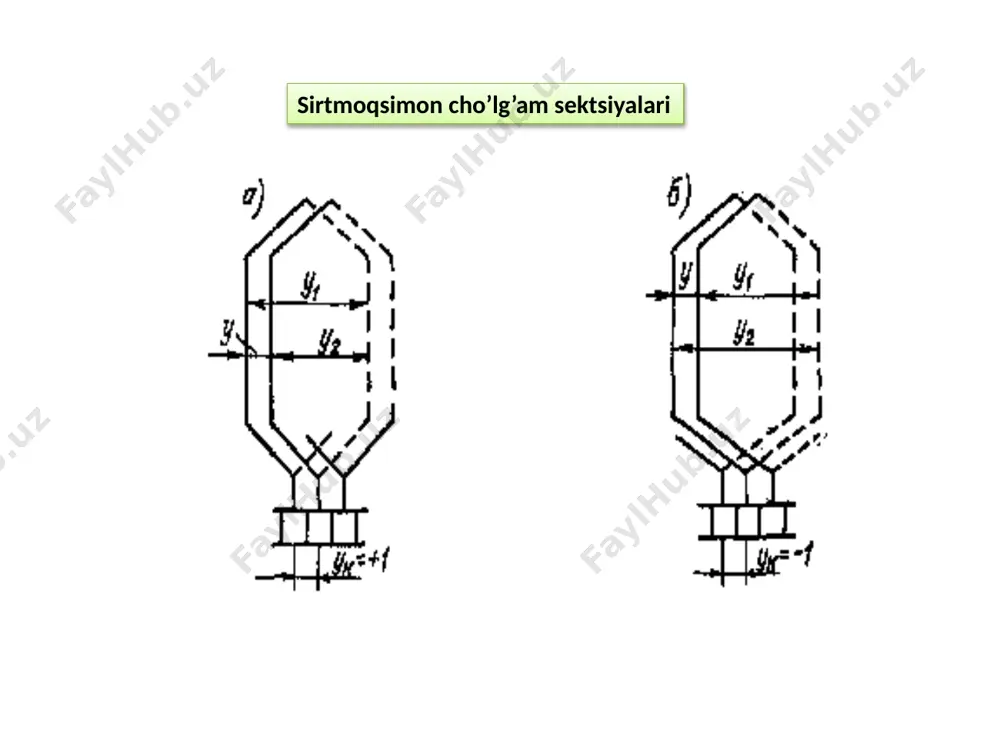

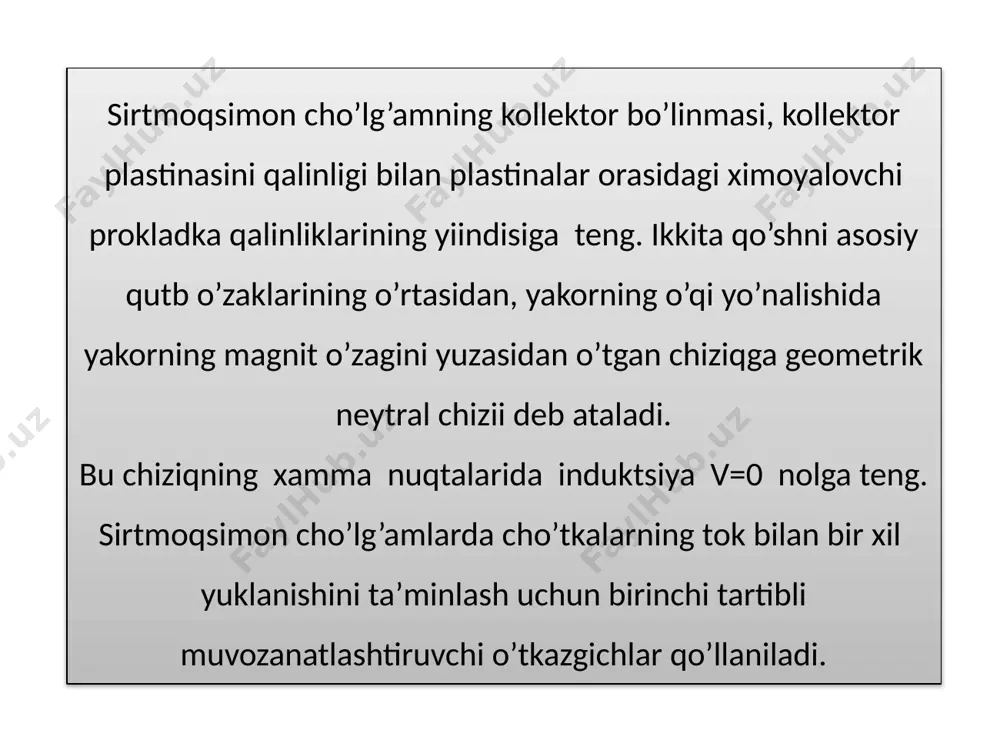

asosiy qutb o’zaklarining o’rtasidan, yakorning o’qi yo’nalishida yakorning magnit o’zagini yuzasidan o’tgan chiziqga geometrik neytral chizii deb ataladi. bu chiziqning xamma nuqtalarida induktsiya v=0 nolga teng. sirtmoqsimon cho’lg’amlarda cho’tkalarning tok bilan bir xil yuklanishini ta’minlash uchun birinchi tartibli muvozanatlashtiruvchi o’tkazgichlar qo’llaniladi. sirtmoqsimon cho’lg’am sektsiyalari yakor chulg‘amlarini hisoblash. kommutatsiya jarayonini yaxshilash uchun cho’lg’amlarning parallel tarmoqlaridagi toklarning kattaligi 400  450a dan ortib ketmasligi shart. kichik quvvatli mashinalarda kerak bo’lgan kuchlanishni xosil qilish uchun yakorning o’ramlar sonini ko’paytirish kerak. shuning uchun bunday mashinalarda parallel tarmoqlar soni kichik bo’lgan oddiy to’lqinsimon cho’lg’am qo’llaniladi. shunga asosan kuchlanishi un=220 v ga teng va quvvati rn=80100 kvt gacha bo’lgan o’zgarmas tok mashinalarida oddiy to’lqinsimon cho’lg’am, murakkab to’lqinsimon cho’lg’am esa, rn=150300 kvt gacha bo’lgan mashinalarda qo’llaniladi. oddiy sirtmoqsimon cho’lg’am rn=100500 kvt va undan katta quvvatli o’zgarmas tok mashinalarida qo’llaniladi. murakkab sirtmoqsimon cho’lg’am asosan past kuchlanishli (un<50 v) o’zgarmas tok mashinalarida qo’llaniladi. oʻzgarmas tok generatorlari tuzilishi va ishlash …

3 / 14

torni yakori o’zgarmas chastota bilan aylantiriladi. uning ko’zatuvchi chulg’amidagi tokning qiy-mati iq ko’patiriladi. bunda uning qiymati u=1,15 un gva rostlashacha o’zgarib egri chiziq, olinadi. qo’zg’atish tokini kamaytirib iq ni ko’paytirish bilan tavsif chizig’ini olish vaqtida mashina qutblaridagi qoldik, magnit tizmning ko’payib qolganligi sababli chiziq, nisbatan yuqoridan o’tadi. salt ish xarakteristikasi to’g’ri chiz-iqli qismi mashina magnit sistemasining to’yinmagan, uning egri chiziqli qismi esa to’yingan xolatga taalluqli generatorning tashqi tavsifi. generatorning klemmalaridan u ning yukla-nish toki i ga bog’lanishi. u=f(i) bunda iq=sonst; n=sonst. buning uchun generator no-minal tezlikda aylantiriladi iq asta-sekin nominal qiymatgacha oshiriladi unda u nominal bo’ladi. so’ngra yuk sekin asta oshiriladi. bu xarkteristika olinayoganda qo’zg’atish zanjirining qarshiligi o’zgarmaydi. bu xarakteristikaga asosan yuk tokining ortib borishi bilan generator klemmalaridagi u (yakor reaktsiyasini magnitlovchi ta’siri hamda yakor zanjirida u pasayi shi natijasida) kamaya boradi. rostlash xarakteristikasi yuk o’zgarishiga qaramay u qiymatini bir me’-yorda, qo’shimcha u=un qilib saqlash yoki ma’lum qonuniyat bilan o’zgartirish …

4 / 14

oʻzgarmas tok mashinalarining generator rejimida ishlash printsipi - Page 4

5 / 14

oʻzgarmas tok mashinalarining generator rejimida ishlash printsipi - Page 5
