1 / 25

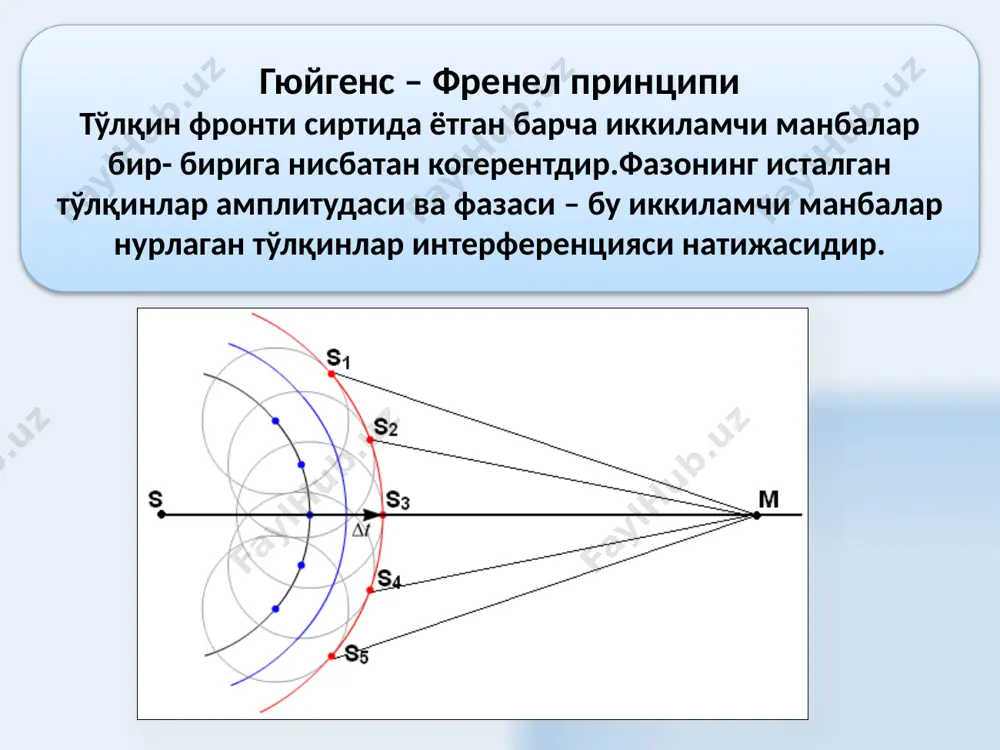

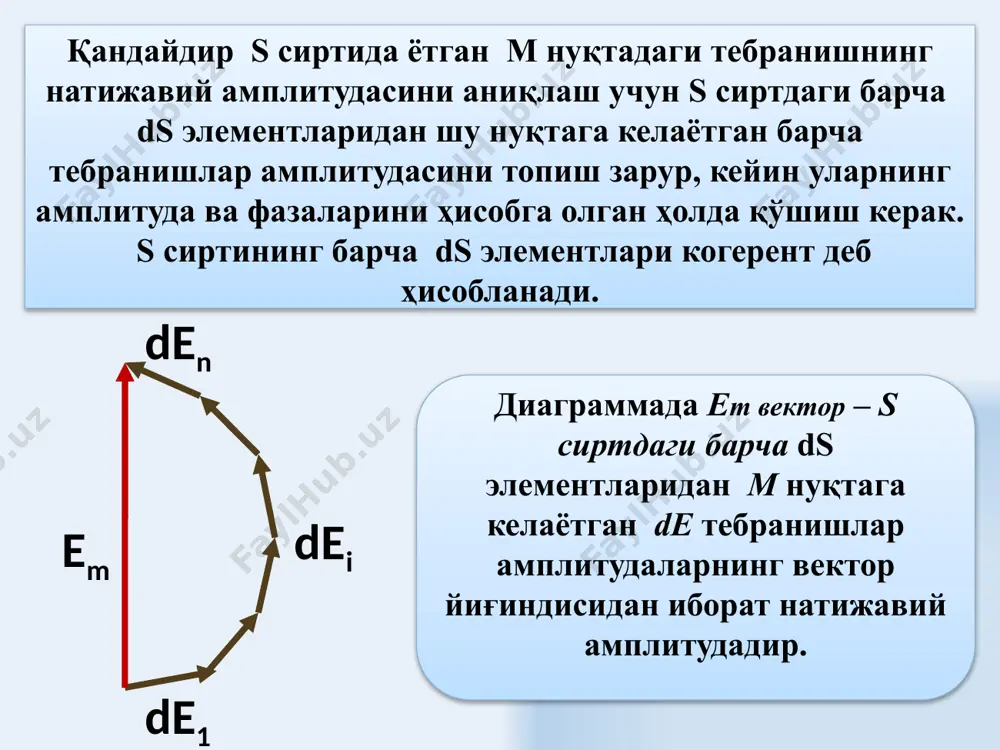

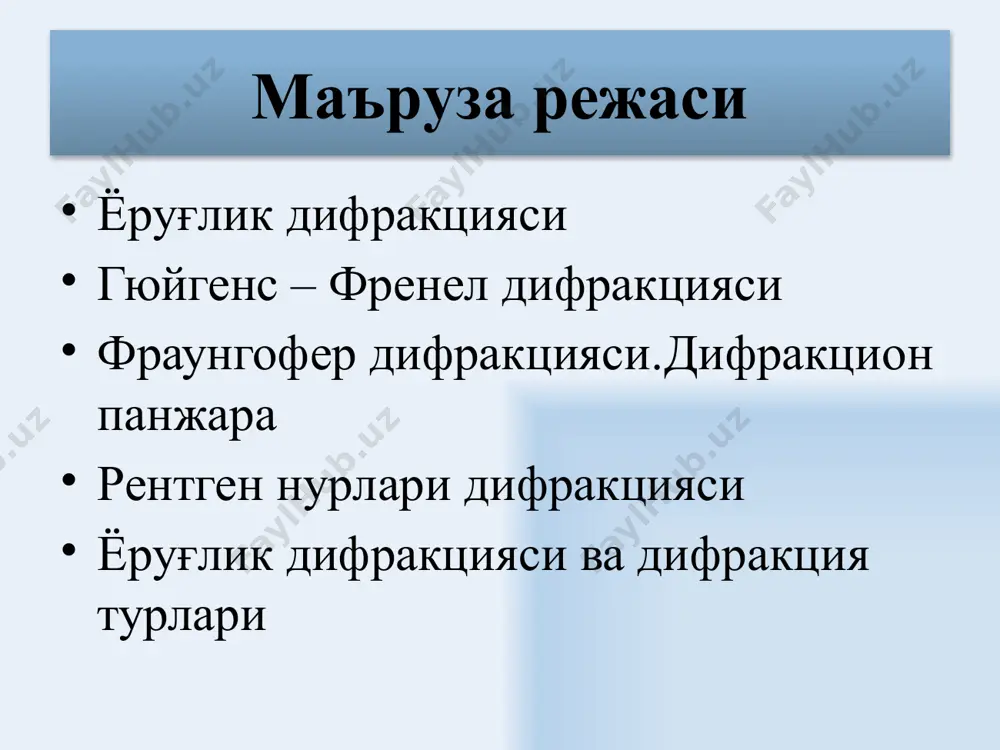

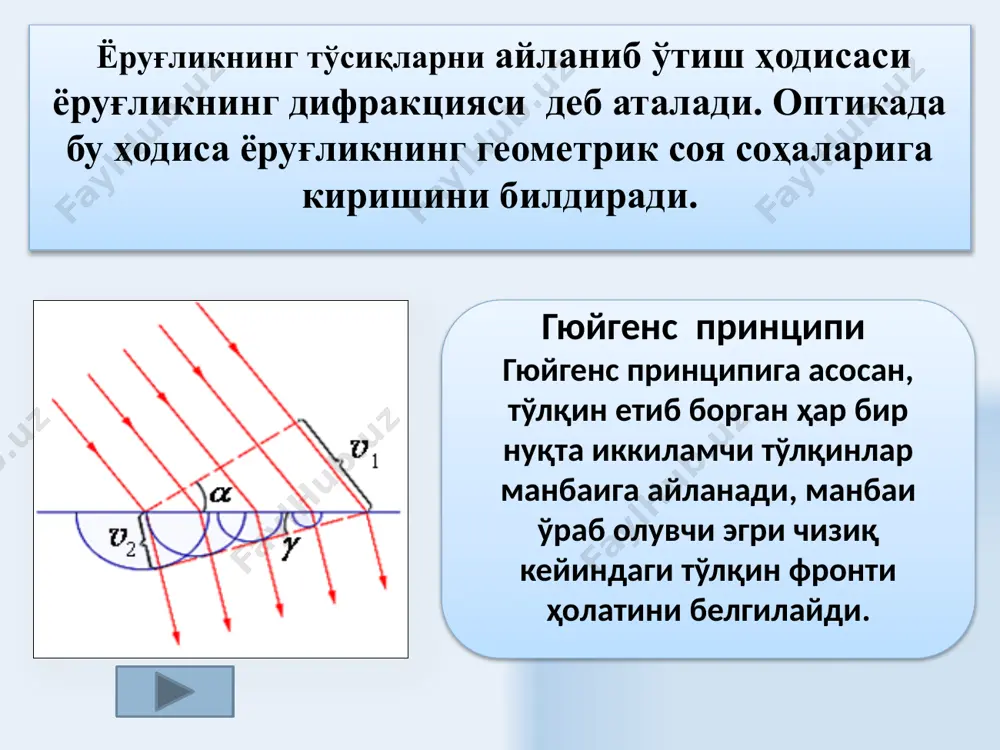

мм_22 электродинамика 11- маъруза физика кафедраси 2016 физика 1 маъруза режаси ёруғлик дифракцияси гюйгенс – френел дифракцияси фраунгофер дифракцияси.дифракцион панжара рентген нурлари дифракцияси ёруғлик дифракцияси ва дифракция турлари 2 ёруғликнинг тўсиқларни айланиб ўтиш ҳодисаси ёруғликнинг дифракцияси деб аталади. оптикада бу ҳодиса ёруғликнинг геометрик соя соҳаларига киришини билдиради. гюйгенс принципи гюйгенс принципига асосан, тўлқин етиб борган ҳар бир нуқта иккиламчи тўлқинлар манбаига айланади, манбаи ўраб олувчи эгри чизиқ кейиндаги тўлқин фронти ҳолатини белгилайди. 3 гюйгенс – френел принципи тўлқин фронти сиртида ётган барча иккиламчи манбалар бир- бирига нисбатан когерентдир.фазонинг исталган тўлқинлар амплитудаси ва фазаси – бу иккиламчи манбалар нурлаган тўлқинлар интерференцияси натижасидир. 4 қандайдир s сиртида ётган m нуқтадаги тебранишнинг натижавий амплитудасини аниқлаш учун s сиртдаги барча ds элементларидан шу нуқтага келаётган барча тебранишлар амплитудасини топиш зарур, кейин уларнинг амплитуда ва фазаларини ҳисобга олган ҳолда қўшиш керак. s сиртининг барча ds элементлари когерент деб ҳисобланади. еm dе1 dеn dеi диаграммада em …

2 / 25

нинг ўлчамлар ҳалқалар чегарасидан m нуқтагача бўлган масофа ярим тўлқин узунлигига фарқ қилиш шартини қаноатлантириш керак. 10 m – соҳанинг ташқи чегарасидан m нуқтагача бўлган масофа 1-, 2-, ... m –соҳалардаги тебранишларнинг амплитудалари натижавий тебраниш амплитудаси m – френел соҳасидаги тебраниш амплитудаси шу соҳага ёндашган соҳадаги тебранишлар амплитудаларнинг арифметик йиғиндисига тенг м нуқтадаги тебранишнинг натижавий амплитудаси 11 барча френел соҳаларининг юзаси m –френел соҳасининг ташқи чегараси радиуси тўлиқ фронтининг йўлига думалоқ тешикли экран жойлаштирамиз. думалоқ тешикли экран фақат френелнинг биринчи соҳасини очганда m нуқтадаги жадаллик,тўлқин сиртидаги соҳалар тўла очилгандагига нисбатан 4 марта катта бўлади. иккинчи соҳа очилиши бошланиши билан m нуқтадаги жадаллик тўла очилгандагига нисбатан камайиб боради ва иккинчи соҳа тўла очилганда деярли нолга тенг бўлади. 12 йиғиладиган нурлар дифракцияси (френел дифракцияси) – тўсиқдан чегараланган масофада сферик тўлқинларнинг дифракция манзарасини кузатиш параллел нурларнинг дифоакцияси фраунгофер дифракцияси, дифракцияни қўзғатувчи тўсиқдан ёруғлик манбаи ва кузатиш нуқтаси катта масофага узоқлаштирилганда кузатилади. параллел нурлар …

3 / 25

офида концентрик ёруғ ва қоронғи халқалар кузатилади. 15 чексиз узун тешикдаги фраунгофер дифракцияси. френел соҳалари сони жуфт бўлганда френел соҳалар сони тоқ бўлганда дифракция максимуми кузати лиши шарти дифракция максимуми кузатиш шарти дифракциявий спектр dsinφ = ±2m dsinφ = ±(2m+1) 16 тирқиш оқ нур билан ёритилганда марказий максимум оқ йўл кўринишида кузатилади.ёндошган максимумлар ранг – баранг бўлиб, дифракция манзараси марказида бинафша рангда бўлади. амплитуда максимал бўладиган йўналишлар амплитуда нолга тенг бўладиган йўналишлар дифракция натижасида экранда олинадиган жадалликлар тақсимоти дифракциявий спектр дейилади. 17 дифракцион панжарада фраунгофер дифракцияси. бир ўлчамли дифракциявий панжара – бир текисликда ётган ва бир хил қалинликдаги тиниқ бўлмаган оралиқлар билан бўлинган, тенг қалинли параллел тирқишлардир. a —ҳар бир тирқишнинг кенглиги b— тирқишлар орасидаги тиниқ бўлмаган соҳалар кенглиги no— бирлик узунликка тенг келувчи тирқишлар сони n – тирқишлар сони 18 дифракциявий панжарада барча тирқишлардан чиқувчи дифракцияланган когерент нурлар дастасининг кўп нурли интерференцияси амалга оширилади. дифракциявий панжара доимийси асосий максимумлар …

4 / 25

кита ёнма-ён турган спектрал чизиқларини алоҳида имконини имконини кўрсатади. а) – ikkita chiziq alohida chiziqlar deb tasavvur qilinadi б) – ikkita chiziq bitta deb tasavvur qilinadi 22 дифракцион панжаранинг аниқлаш кучи агар битта максимум маркази иккинчи максимум марказидан тахминан энг кичик тўлқин узунлиги d га тенг масофада жойлашса, у ҳолда спектр чизиқлар алоҳида аниқланган ҳисобланадилар. дифракцион панжаранинг аниқлаш кучи r = mn формула билан топилади, бу ерда n – тирқишлар сони, m – максимум кузатилиш таркиби 23 фойдаланилган адабиётлар 1. douglas c, giancoli. “physics”. principles with applications. pearson.2014, 1079 page. 2. абдураҳмонов к.п., эгамов у. “физика курси”. дарслик. тошкент. 2011. 508 б. 3. musayev r.x. “statik fizika va termodinamika”. darslik. o’zbekiston. 2008. 252 б. 4. sultonov v.a. “fizika kursi”. darslik. fan va texnologiya. 2007. 297 б. 5. ахмаджонов о.а. “физика курси”. дарcлик. 1-3қ. тошкент. ўқитувчи. 1988-1989. 254 б, 206, 270. 6. qodirov o va boshqalar. “fizika kusri”. o’quv qo’llanma. fan …

5 / 25

image21.wmf oleobject7.bin oleobject8.bin oleobject9.bin oleobject10.bin oleobject11.bin oleobject1.bin oleobject2.bin oleobject3.bin oleobject4.bin oleobject5.bin oleobject6.bin image24.wmf image25.wmf image26.wmf image27.wmf image28.wmf image29.wmf oleobject12.bin oleobject13.bin oleobject14.bin oleobject15.bin oleobject16.bin oleobject17.bin image30.wmf image31.wmf oleobject18.bin oleobject19.bin image32.wmf image33.png oleobject20.bin image34.wmf oleobject21.bin image35.png image36.png image37.png image38.wmf image39.wmf oleobject22.bin oleobject23.bin image40.jpeg image41.png image42.wmf image43.wmf image44.wmf image45.wmf image46.wmf image47.wmf oleobject24.bin oleobject25.bin oleobject26.bin oleobject27.bin oleobject28.bin oleobject29.bin image48.wmf image49.wmf image50.png oleobject30.bin oleobject31.bin image51.wmf image52.wmf image53.wmf image54.png oleobject32.bin oleobject33.bin oleobject34.bin image55.wmf image56.wmf image57.png oleobject35.bin oleobject36.bin image58.wmf oleobject37.bin b 3 p a 2 l + b 2 2 l + b 2 3 l + b m s 0 p 1 p 2 p 2 l m b b m + = m a a a ,.... , 2 1 m a a a a > > > ... 3 2 1 .... 4 3 2 1 + - + - = a a a a a 2 1 1 + - + = m …
