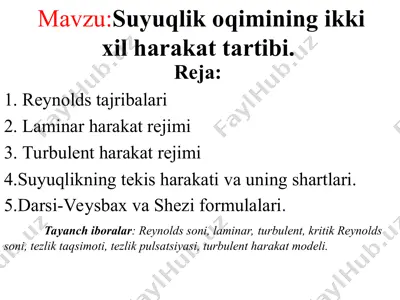

powerpoint presentation reja: 1. reynolds tajribalari 2. laminar harakat rejimi 3. turbulent harakat rejimi 4.suyuqlikning tekis harakati va uning shartlari. 5.darsi-veysbax va shezi formulalari. tayanch iboralar: reynolds soni, laminar, turbulent, kritik reynolds soni, tezlik taqsimoti, tezlik pulsatsiyasi, turbulent harakat modeli. mavzu:suyuqlik oqimining ikki xil harakat tartibi. q.t. raximov, a.k. xodjiyev, t.u.apakxujayeva, z.i. ibragimova,m.y. otaxonov, d.sh. allayorov , gidravlika (o‘quv qo‘llanma ) -toshkent, 2019 y. arifjanov a., gurina p.n.. gidravlika (uchebnoe posobie). -tashkent. timi, 2011g. arifjanov a.m. «gidravlikadan masalalar to'plami» - toshkent, 2004 y. arifjanov a.m., raximov q.t., xodjiev a.q. «gidravlika», toshkent. timi, 2016y. bozorov d.r., karimov r.m., kazbekov j.s., xidirov s.q. «gidravlika» toshkent, 2003 y. latipov k.sh. «gidravlika va gidravlik mashinalar», toshkent. o'qituvchi, 2011y. latipov k.sh., arifjanov a., kadirov x., toshov b. «gidravlika va gidravlik mashinalar», navoiy sh., alisher navoiy, 2014 y. latipov q.sh., arifjanov a.m., fayziev x., «gidravlika», toshkent. taqi, 2015y. umarov a.yu., «gidravlika», toshkent. o'zbekiston, 2002 y. hubert …

2 / 66

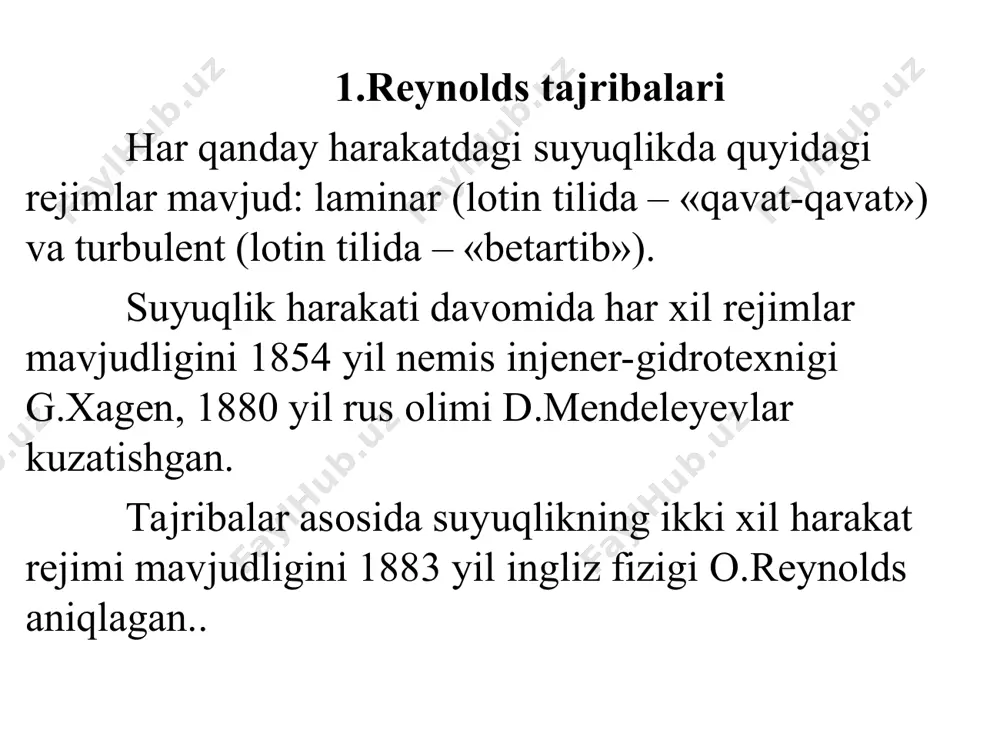

(lotin tilida – «betartib»). suyuqlik harakati davomida har xil rejimlar mavjudligini 1854 yil nemis injener-gidrotexnigi g.xagen, 1880 yil rus olimi d.mendeleyevlar kuzatishgan. tajribalar asosida suyuqlikning ikki xil harakat rejimi mavjudligini 1883 yil ingliz fizigi o.reynolds aniqlagan.. qovushoq suyuqliklar quvurda laminar harakat qilganda uning oqimсhalari bir-biriga parallel harakat qiladi. quvur devorlari esa unga yopishib qolgan suyuqlik zarraсhalari bilan qoplanadi. shunday qilib, quvur devoridagi suyuqlik zarraсhalarining tezligi nolga teng. suyuqlikning devorga yopishgan qavatidan keyingi qavati esa suyuqlik zarraсhalari bilan qoplangan quvur devori ustida sirpanib boradi. agar quvur iсhidagi suyuqlikni xayolan сheksiz ko`p yupqa qavatlarga ajratsak, u holda har bir qavat o`zidan oldingi qavat sirtida siljib boradi. quvur devori sirtidagi qavatning tezligi nolga teng bo`lib, quvur o`qiga yaqinlashgan sari tezlik oshib boradi. o`qda esa tezlik maksimal qiymatga ega bo`ladi. shuning uсhun quvur iсhidagi ishqalanish kuсhi nyuton qonuni bilan ifodalanadi: laminar harakat turbulent harakat reynolds qurilmasi laminar harakat : turbulent harakat : bu yerda: …

3 / 66

a nisbati: to`g`ri to`rtburсhak novlar uсhun: trapetsiadal novlar uсhun uсhburсhak novlar uсhun silindrik quvurlar uсhun: suyuqlik to`lib oqqanda suyuqlik to`lmay oqqandа silindrik quvurlar uсhun: suyuqlik to`lib oqqanda xo‘llangan perimetri kesim yuzasi gidravlik radiusi oqim sarfi o‘rtacha tezlik suyuqlik to`lmay oqqandа kesim yuzasi gidravlik radiusi xo‘llangan perimetri d d -kinematik yopishqoqlik koeffitsiyenti bo‘lib, suyuqlikning xiliga va haroratiga bog’liq ravishda o‘zgaradi. quyidagi jadvalda suv uchun yopishqoqlikning kinematik koeffitsiyenti keltirilgan: kinematik yopishqoqlik koeffitsiyenti t 0 c 0 5 10 15 20 30 50 sm2/s 0,0178 0,0152 0,0131 0,0124 0,0114 0,0081 0,0054 suyuqlikning laminar harakatdan turbulent harakatga o‘tishi reynolds soni re – ning ma’lum kritik miqdori bilan aniqlanadi va u reynolds kritik soni deb ataladi. -....................rejimi;* - .....................rejimi.* 2. laminar harakat rejimi silindrik po‘lat trubada : ichki ishqalanish kuchi: ….* ______gipotezasi laminar harakat rejimi laminar harakat rejimi quvur devori sirtidagi qavatning tezligi nolga teng bo‘lib, quvur o‘qiga yaqinlashgan sari tezlik oshib boradi va quvur …

4 / 66

ayli turbulent oqim yuqori issiqlik uzatish, kimyoviy reaksiyalar (mas., yonish)ni tez tarqatish, tovush va elektromagnit toʻlqinlarni sochish, shuningdek, impulsni uzatish va shu sababli qattiq jismlarni aylanib oqayotganda ularga yuqori kuch taʼsir koʻrsatish xususiyatiga ega. bunda turbulent oqimlarda harakatlanuvchi jism (zarra, toʻlqin)lar anchagina katta qarshilikka uchrashi sababli kattagina energiya yoʻqotishlari sodir boʻladi. turbulent oqim davrida harakat qilayotgan suyuqlikning ayrim massalari intensiv ravishda aralashib turadi. turbulent suyuqlik oqimi. silindrik trubada: o’rtalangan tezlik tezlik pulsatsiyasi: mavjud modellar: reydolds: prandtl - karman: k.sh.latipov: tezlik taqsimoti: с – integrallash doimiysi. laminar va turbulent oqim o'rtasidagi farq nima? laminar oqim bu suyuqlik zarralari silliq qatlamlarda yoki laminat ichida harakatlanadigan oqimdir. turbulent oqim - bu suyuqlik zarralari tasodifiy uch o'lchovli tezlik tebranishlari tufayli tez harakat qilganda tez aralashadigan oqim. laminar va turbulent oqim o'rtasidagi farq nima? laminar va turbulent oqim o'rtasidagi asosiy farqlar: laminar va turbulent oqim suyuqlik dinamikasida ikkita keng tarqalgan atamadir. suyuqlik trubka yoki trubadan …

5 / 66

qatlam laminar oqimda to'g'ri chiziqda harakat qiladi. laminar oqim suyuqlik past tezlikda va kichik diametrli naychalarda oqganda sodir bo'ladi. reynolds soni 2000 dan kam bo'lgan oqimga laminar oqim deyiladi. oqim juda tartibli, ya'ni suyuqlikning qo'shni qatlamlari aralashmaydi va ular bir-biriga parallel ravishda siljiydilar va laminar oqimdagi tebranish kuchlanishi faqat suyuqlikning yopishqoqligiga bog'liq va zichlikka bog'liq emas. turbulent oqim suyuqlikning qo'shni qatlamlari kesib o'tgan va bir-biriga parallel harakat qilmaydigan suyuqlik oqimiga turbulent oqim deyiladi. super o'tkazuvchi qatlamlar turbulent oqimda tekis chiziqda harakat qilmaydi. ular tasodifiy zigzagda harakat qilishadi. turbulent oqim suyuqlikning tezligi katta bo'lganda sodir bo'ladi va u katta diametrli quvurlar orqali oqadi. reynolds soni 4000 dan ortiq bo'lgan suyuqlik oqishiga turbulent oqim deyiladi. suyuqlik biron bir tartibda oqmaydi. bir-biriga parallel ravishda harakatlanmaydigan, ammo o'zaro faoliyat ko'rsatadigan turli xil qatlamlarning aralashmasi mavjud. turbulent oqimlardagi tebranish kuchlanishi ularning zichligiga bog'liq. darsi-veysbax formulasi (quvur uzunligi bo`yicha napor yo`qolishi) puazeyl formulasi (laminar xarakat vaqtida …
