иситиш тизимларининг гидравлик ҳисоби

PPT 18 sahifa 1,1 MB Bepul yuklash

18 sahifa

FaylHub.uz

Telegram orqali yuklab olish

Hajm 1,1 MB

Fayl turi PPT

Sahifalar 18

Yangilangan Dek 2025

Sahifa ko'rinishi (5 sahifa)

Pastga aylantiring 👇

1 / 18

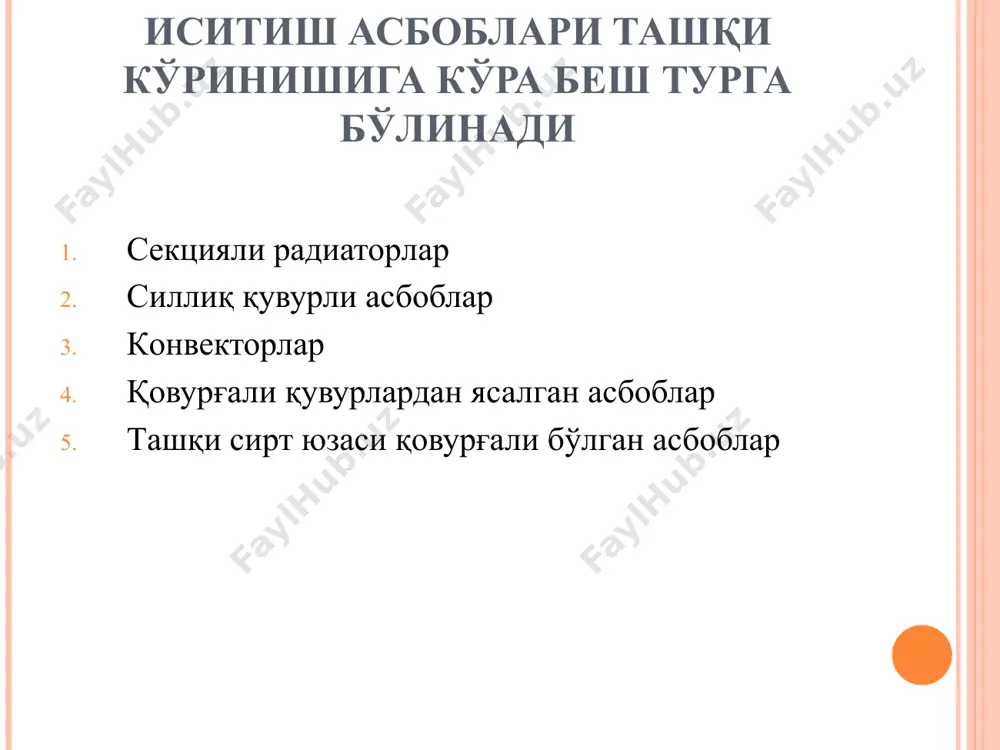

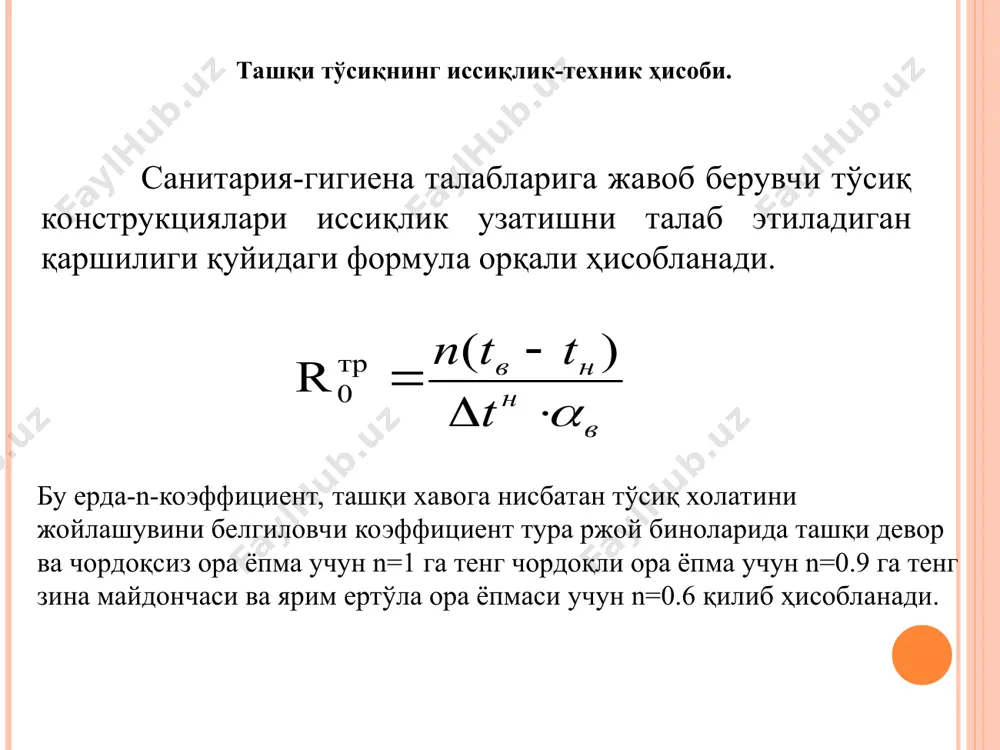

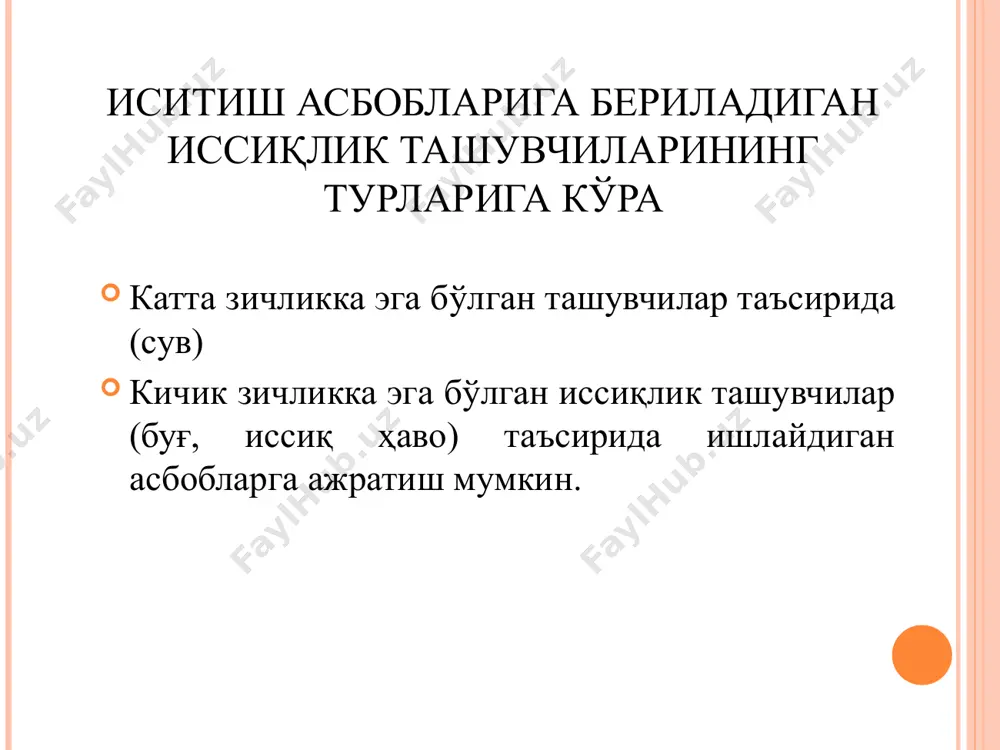

марказлашган иссиқлик билан таъминлаш тизимлари иссиқлик ташувчининг турига қараб сувли ва буғли бўлади мавзу: иситиш тизимларининг гидравлик ҳисоби 1. иситиш асбобларига бериладиган иссиқлик ташувчилар 2. иситиш асбобларининг тузилиши 3. турли хил матереаллардан тайёрланган радеаторларни иссиқлик бериш солиштирма тавсифи иситиш асбоблари ташқи кўринишига кўра беш турга бўлинади секцияли радиаторлар силлиқ қувурли асбоблар конвекторлар қовурғали қувурлардан ясалган асбоблар ташқи сирт юзаси қовурғали бўлган асбоблар иситиш асбобларига бериладиган иссиқлик ташувчиларининг турларига кўра катта зичликка эга бўлган ташувчилар таъсирида (сув) кичик зичликка эга бўлган иссиқлик ташувчилар (буғ, иссиқ ҳаво) таъсирида ишлайдиган асбобларга ажратиш мумкин. ташқи тўсиқнинг иссиқлик-техник ҳисоби. санитария-гигиена талабларига жавоб берувчи тўсиқ конструкциялари иссиқлик узатишни талаб этиладиган қаршилиги қуйидаги формула орқали ҳисобланади. бу ерда-n-коэффициент, ташқи хавога нисбатан тўсиқ холатини жойлашувини белгиловчи коэффициент тура ржой биноларида ташқи девор ва чордоқсиз ора ёпма учун n=1 га тенг чордоқли ора ёпма учун n=0.9 га тенг зина майдончаси ва ярим ертўла ора ёпмаси учун n=0.6 қилиб ҳисобланади. …

2 / 18

и эътиборга олиш лозим. иссиқлик қурилмаларидаги иссиқлик ташувчи сув ва буғдан иборат бўлган тақдирда радиаторларнинг тури бир хилда танланиб, фақат иситиш асбобининг ташқи юзасидаги ҳароратга тўғри келадиган гигиеник шароитида ишлатиш мумкин. чўян радиаторлар чўян радиаторлар хоналарга конвектив-радиацион иссиқлик тарқатувчи ускуналардан иборат бўлиб, тузилиши жиҳатидан устунли элементи-бўлмаси юмалоқ, эллипс шаклида ёки ясси блокда ўрнатилган эгри каналли шаклга эга бўлади. радиаторлар қўнғир чўян эритмасидан девор қалинлиги 4 мм қилиб қуйилиб, бўлимлар сони талаб қилинган ҳисобий иссиқлик миқдорига асосланиб қабул қилинади. радиаторларнинг секцияларидаги вертикал каналларнинг сонига қараб бир устунли вертикал каналли, икки устунли вертикал каналли ва кўп устунли вертикал каналли тузилишда ясалади бир устунли ва икки устунли радиаторлар. алюминий радиаторлар замонавий алюминий радиаторлар енгил, чиройли ва ихчам ишланган бўлиб, ўртача босимда ишлайди, уларни ўрнатиш ва ишлатиш чўянга нисбатан анча осон ва қулай. ишлаш муддати 15-20 йилни ташкил этади. биметалл радиаторлар агар бинода юқори босимли қозонхона ёки иссиқлик тизими мавжуд бўлса, биметалл радиаторларни ўрнатиш …

3 / 18

томонлама боғловчи-уловчи қувурлар билан маълум қоидада бириктирилиши натижасида ҳосил бўлади. силлиқ - қувурли иситиш асбоблари юзасидан чанг ёки бошқа органик-неорганик моддалардан осонгина тозаланиши билан бошқа иситиш асбобларидан ажралиб туради. турли хил материаллардан тайёрланган радиаторларни иссиқлик бериш солиштирма тавсифи ( бир сексияни иссиқлик бериш даражаси) -чўян радиатор - 100 дан 160 ваттгача -алюмин радиатор - 82-212 ваттгача -биметал радиатор – 150-180 ваттгача сексияли радеаторларнинг умумуй иссиқлик бериши -темир радеаторлар – 1200-1600 ваттгача -конвекторлар - 130-10000 ваттгача d га тенг d га тенг d d куп қаватли биноларда вертикал ўрнатилган бир қувурли сувли тизимининг тузилиши (иситиш асбоби олдида уч томонлама бошқарувчи жумрак ўрнатилган): фойдаланиладиган адабиётлар рашидов ю.к. «иссиқлик, газ таъминоти ва вентиляция». олий ўқув юртлари учун дарслик. –тошкент.: чўлпон, 2009. – 143 б. бобоев с.м., шукуров ғ.ш., бурлиев қ.у., исмонхаджаева м.р. “биноларни иситиш”. дарслик. – тошкент. 2006. 300 бет а. атамов, т. қосимов “инжинерлик тармоқлари ва ускуналари” фанидан курс лойиҳаларини бажариш бўйича …

4 / 18

иситиш тизимларининг гидравлик ҳисоби - Page 4

5 / 18

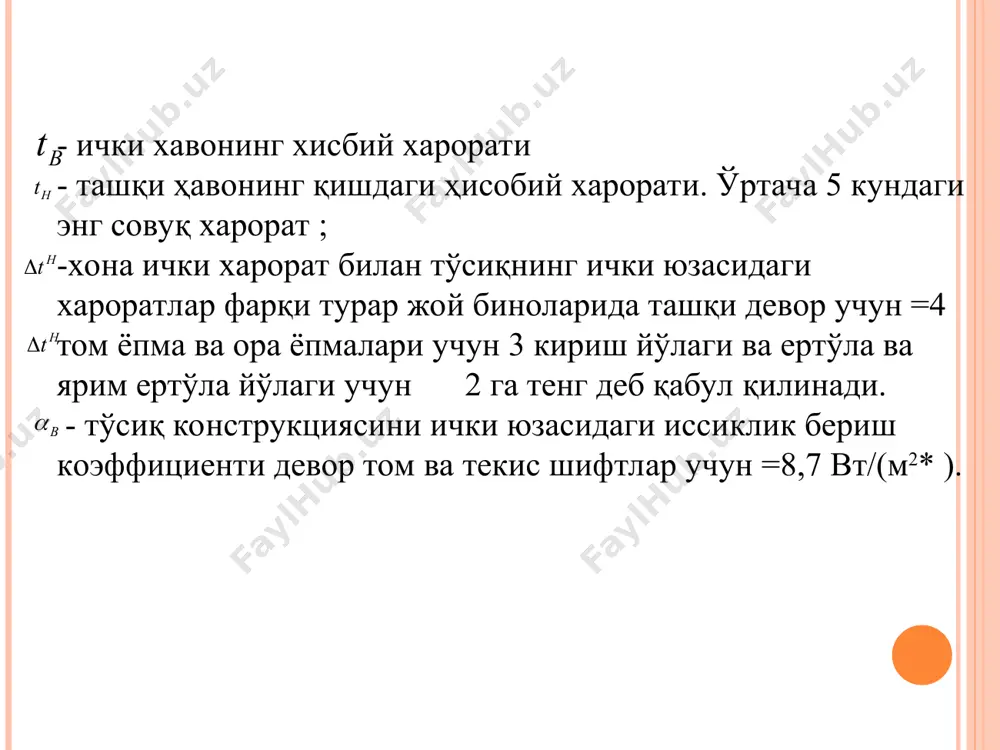

иситиш тизимларининг гидравлик ҳисоби - Page 5
