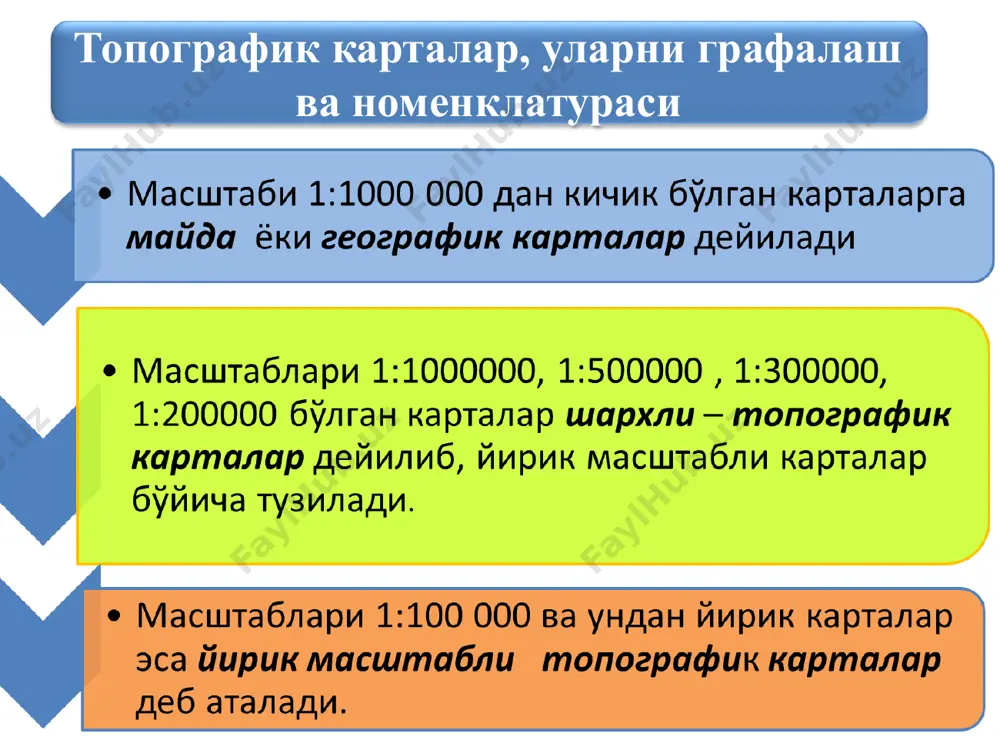

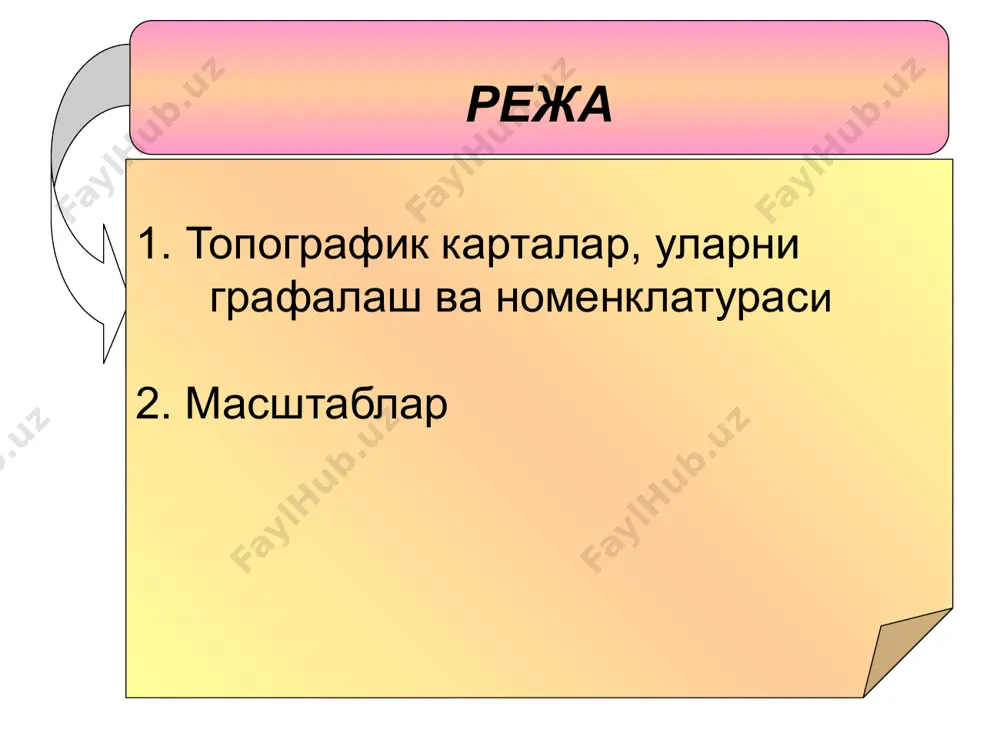

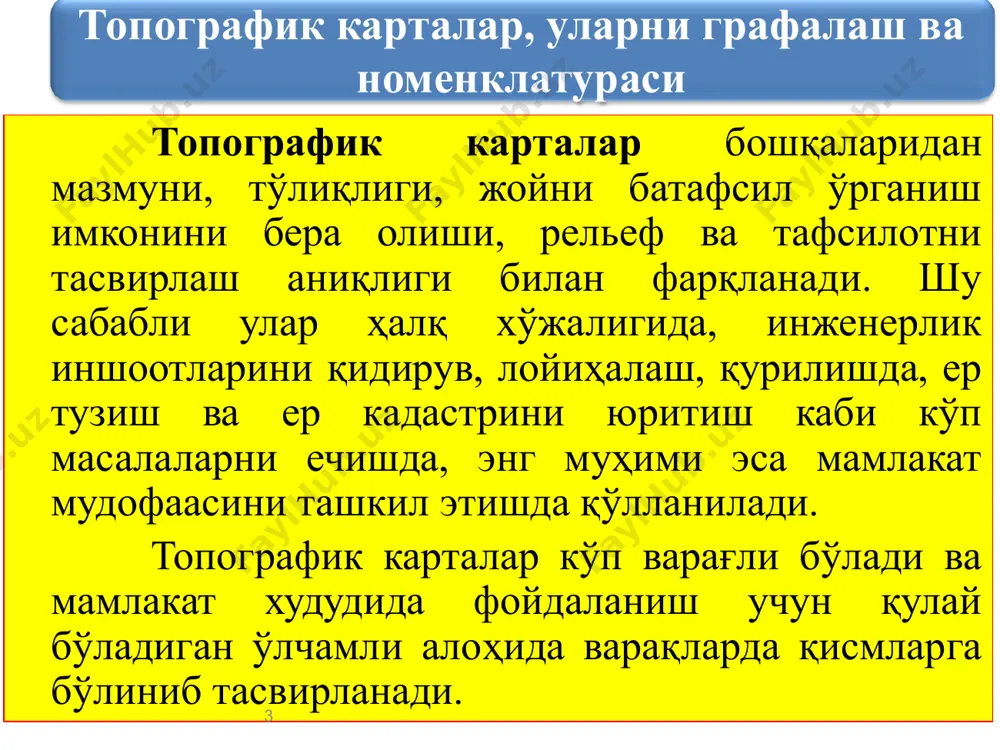

1733303364.pptx " 45 ' 41 54 0 = j " 25 ' 05 18 0 = l 34 31 6 18 31 6 0 0 = + = + = l m 14 1 4 54 1 4 0 = + = + = j n l 1 l ml = топографик карта ва планларнинг варақларга бўлиниши ва номенклатураси. масштаблар тошкент 2020 топографик карта ва планларнинг варақларга бўлиниши ва номенклатураси. масштаблар режа 1. топографик карталар, уларни графалаш ва номенклатураси 2. масштаблар топографик карталар бошқаларидан мазмуни, тўлиқлиги, жойни батафсил ўрганиш имконини бера олиши, рельеф ва тафсилотни тасвирлаш аниқлиги билан фарқланади. шу сабабли улар ҳалқ хўжалигида, инженерлик иншоотларини қидирув, лойиҳалаш, қурилишда, ер тузиш ва ер кадастрини юритиш каби кўп масалаларни ечишда, энг муҳими эса мамлакат мудофаасини ташкил этишда қўлланилади. топографик карталар кўп варағли бўлади ва мамлакат худудида фойдаланиш учун қулай бўладиган ўлчамли алоҳида варақларда қисмларга бўлиниб тасвирланади. 3 топографик карталар, уларни графалаш …

ларини белгилаш учун қабул қилинган ҳарф ёки сонни маълум тартибда қўшиш орқали ҳосил қилинади. 1:1 000 000 карта варағи номенклатураси қатор ҳарфи ва устун номеридан йиғилади масалан n -34. битта 1:1000 000 масштабли карта варағида 4 та 1:500 000 масштабли карта варағи миллионли карта варағларини ташкил этади ва миллионли варағ номенклатурасига а, б, в, г бош ҳарфларни қўшиб белгиланади - n - 34 - а (4-чизма), 9 та 1:3000 000 масштабли карта варағларга бўлинади. миллионли варақ номенклатураси олдига жойлашадиган i дан ix гача рим рақамлари билан белгиланади - i-n-34 (5-чизма), 1: 200 000 масштабли картанинг варағи 1:1000000 масштабли карта варағининг 1/36 қисмини ташкил қилади ва 1:1000000 варақ номенклатурасидан кейин жойлашган рим рақамлари билан белгиланади - n-34-vii (6-чизма). 14 1:100 000 1:100 000 1:50 000 1:25 000 1:10 000 l l0 v 18000 00 210 00΄ 00˝ -3000 00 18003 45 18007 30 210 00΄ 00˝ -2052 30 540 45΄ 00˝ …

n-34-37-b-в-4 4-1:25 000 "-" 24 план, карта ва профилларни тузишда жойда ўлчанган горизонтал, вертикал узунликларни бир неча маротаба кичрайтиб қоғозга маълум масштабда тушурилади. масштаб деб чизмадаги чизиқ узунлиги l нинг жойдаги тегишли чизиқ узунлигини горизонтал қўйилиши l га бўлган нисбатига айтилади: масштаблар сонли ёки график кўринишида ифодаланади. сонли масштаб каср ёки нисбат кўри-нишида ифодаланади. сурати бир бўлиб, махражи кичрайтириш даражасини кўрсатувчи оддий каср сонли масштаб дейилади. масштаблар 25 25 график масштаблар чизиқли ва кўндаланг бўлади. кичрайтириш узунлик бирлиги билан ифодаланса, бундай масштаб чизиқли бўлади. чизиқли масштаб графикини ясаш учун туғри чизиқ масштаб асоси дейиладиган 1 ёки 2 см ли кесмаларга бўлинади. чапдан чеккадаги кесма қўшимча 10 бўлакка бўлинади. биринчи кесманинг ўнг томондаги нолинчи штрихгача бўлган тегишли масофага жойда тўғри келадиган метрлар сони ёзилади. чизиқли масштаб 26 карта ва планларни тузиш ва улар билан ишлаш аниқлигини ошириш учун кўндаланг масштаб номограммасидан фойдаланилади. кўндаланг масштаб номограммаси геометрия қоидаларига асосаланагн формула бўйича ясалиб, …

1.png image32.png image33.wmf oleobject23.bin image34.png image35.jpeg image36.png image37.wmf image38.jpeg image39.png image40.png image41.png image42.jpeg

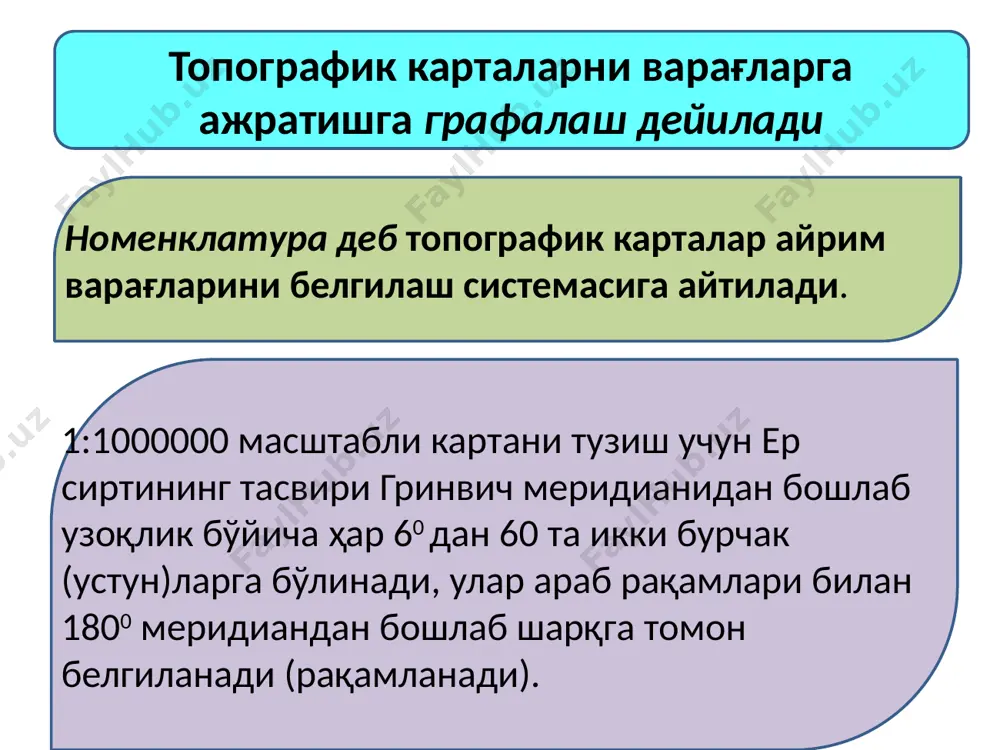

топографик карта ва планларнинг варақларга бўлиниши ва номенклатураси. масштаблар - Page 5
