1 / 17

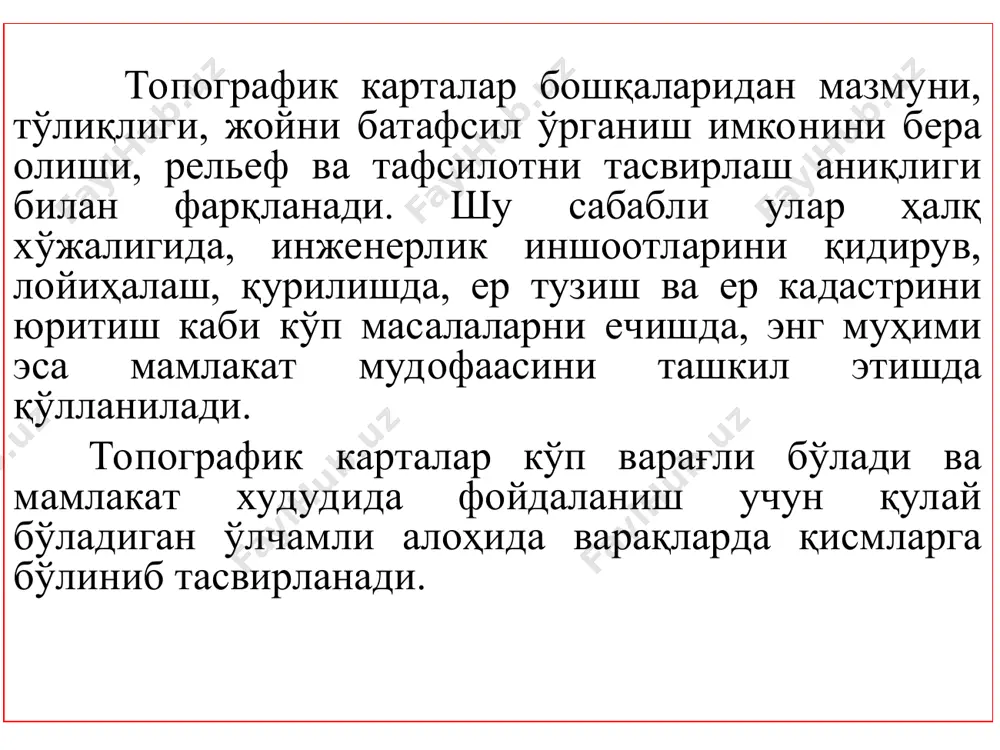

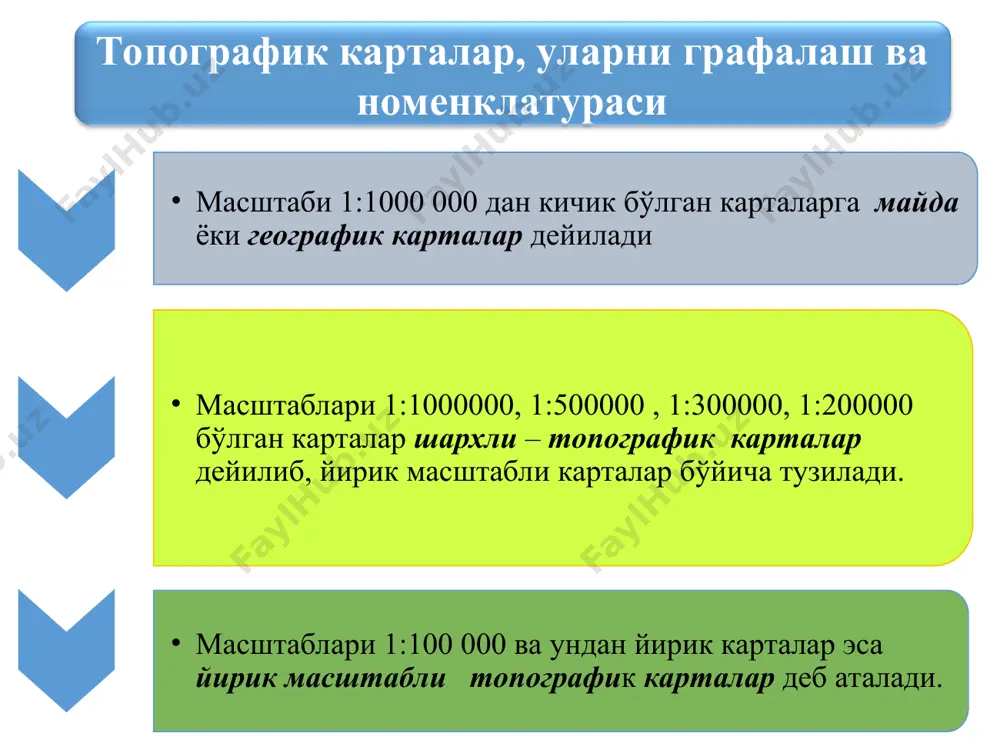

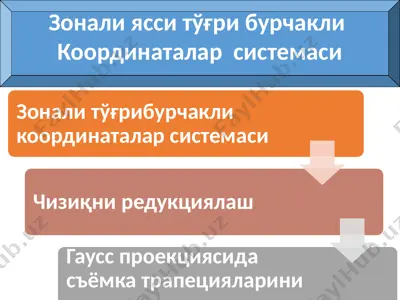

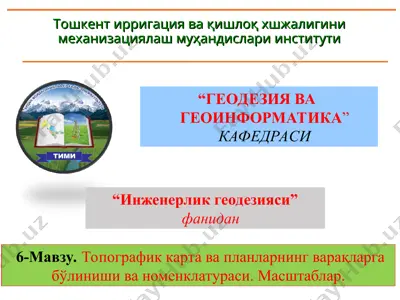

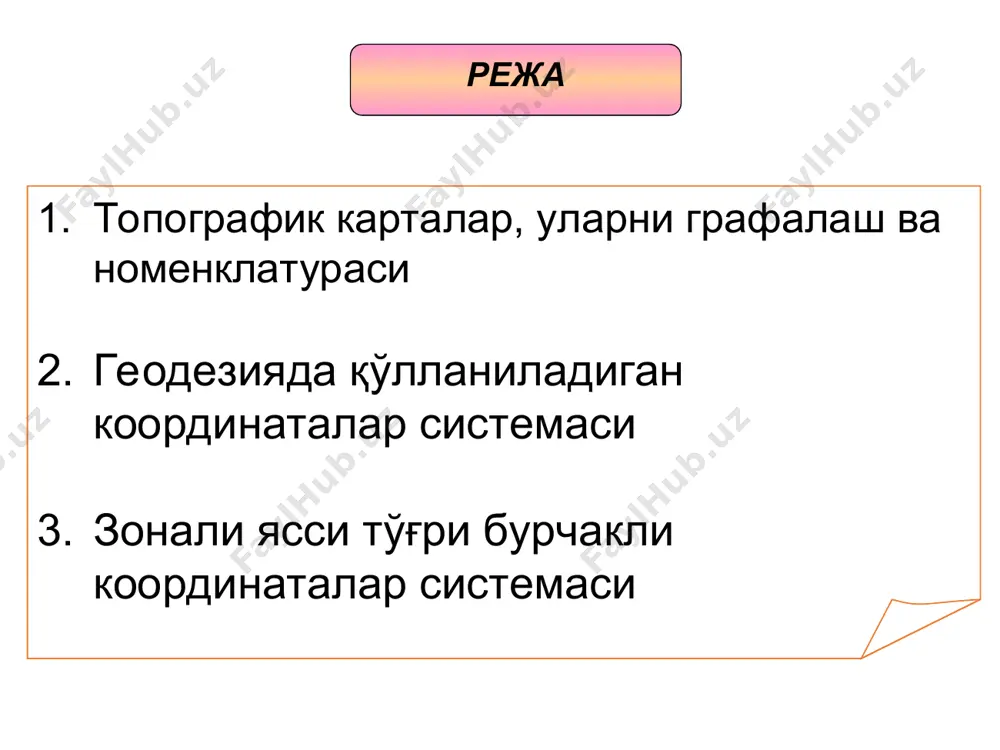

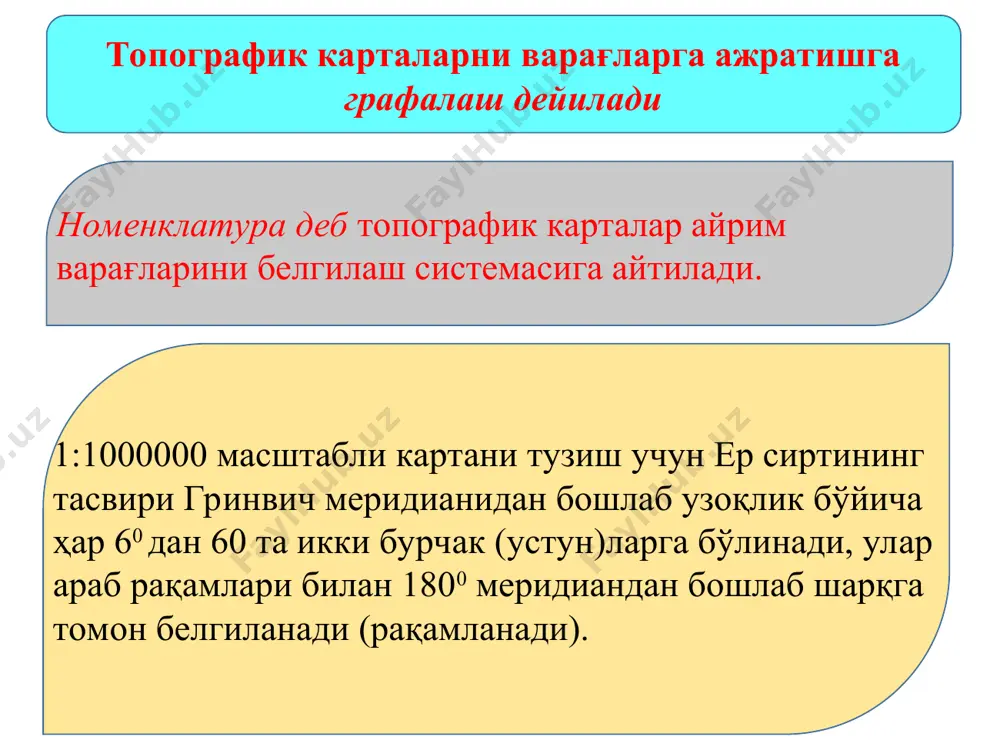

слайд 1 тошкент ирригация ва қишлоқ хшжалигини механизациялаш муҳандислари институти “геодезия ва геоинформатика” кафедраси “инженерлик геодезияси” фанидан 6-мавзу. топографик карта ва планларнинг варақларга бўлиниши ва номенклатураси. масштаблар. режа топографик карталар, уларни графалаш ва номенклатураси геодезияда қўлланиладиган координаталар системаси зонали ясси тўғри бурчакли координаталар системаси топографик карталар, уларни графалаш ва номенклатураси масштаби 1:1000 000 дан кичик бўлган карталарга майда ёки географик карталар дейилади масштаблари 1:1000000, 1:500000 , 1:300000, 1:200000 бўлган карталар шархли – топографик карталар дейилиб, йирик масштабли карталар бўйича тузилади. масштаблари 1:100 000 ва ундан йирик карталар эса йирик масштабли топографик карталар деб аталади. топографик карталар бошқаларидан мазмуни, тўлиқлиги, жойни батафсил ўрганиш имконини бера олиши, рельеф ва тафсилотни тасвирлаш аниқлиги билан фарқланади. шу сабабли улар ҳалқ хўжалигида, инженерлик иншоотларини қидирув, лойиҳалаш, қурилишда, ер тузиш ва ер кадастрини юритиш каби кўп масалаларни ечишда, энг муҳими эса мамлакат мудофаасини ташкил этишда қўлланилади. топографик карталар кўп варағли бўлади ва мамлакат худудида фойдаланиш учун …

2 / 17

арағида 4 та 1:500 000 масштабли карта варағи миллионли карта варағларини ташкил этади ва миллионли варағ номенклатурасига а, б, в, г бош ҳарфларни қўшиб белгиланади - n - 34 - а (4-чизма), 9 та 1:3000 000 масштабли карта варағларга бўлинади. миллионли варақ номенклатураси олдига жойлашадиган i дан ix гача рим рақамлари билан белгиланади - i-n-34 (5-чизма), 1: 200 000 масштабли картанинг варағи 1:1000000 масштабли карта варағининг 1/36 қисмини ташкил қилади ва 1:1000000 варақ номенклатурасидан кейин жойлашган рим рақамлари билан белгиланади - n-34-vii (6-чизма). нуқтанинг географик координаталари кенглиги = 54041'49" ва узоқлиги 18005'25" бўлган нуқта жойлашган масштаблари 1:1000 000-1:10000 бўлган карталар варағларини ер шари сиртидаги кенглик ва узоқлик бўйича ромларнинг ўлчамлари, номенклатураси ва карта варақлари сони келтирилган. юқорида ёзилганлардан 1:1000 000 масштабли картадан йирикроқ масштабли карталар варақлари номенклатурасига ҳар бир масштаб варақларини белгилаш учун қабул қилинган ҳарф ёки сонни маълум тартибда қўшиш орқали ҳосил қилинади. карталар масштаби ромлар ўлчамлари номенклатура мисоли …

3 / 17

и. шунинг учун ҳам у, гаусс-крюгер проекцияси дейилади бу проекцияда чизиқлар орасидаги бурчаклар ўзгармайди, бир-бирига ўхшаш тарзда тасвирланганидан у тенг бурчакли ёки конформ (ўхшаш) проекция дейилади. бу проекцияда ер юзаси 60 ёки 30 дан ўтказилган меридианлар билан 60 (ёки 120) та зонага бўлинади. ҳар бир зона ўз цилиндрига проекцияланади. ер шарининг (ҳар бир зонанинг) цилиндрга тегиб турган чизиғи зонанинг ўртасидан ўтган бўлиб, унга ўқ меридиани дейилади. олти градусли зона ўқ меридианининг узоқлигини қуйидаги формула билан аниқланади. l0=60n-30 бу ерда, n-зонанинг рақами ҳар бир зона текисликда ўз координата системасига эга бўлиб, абсцисса ўқи учун ўқ меридиан, ордината ўқи учун эса – экватор қабул қилинган, х ва у масофалар гаусс координаталари дейилади. ер шарининг координатали зоналари зонани кўндаланг цилиндр сиртига проекциялаш 1-цилиндр; 2-шар; 3-зона; 4-зонанинг ўқ меридиани барча ординаталар мусбат бўлиши учун уларнинг қийматига 500 км қўшилади ва унинг олдига зона номери 4 ёзилади. масалан: уа=11972,13м; ув= -197575,05 206368,7. қайта ўзгартирилган ординаталар …

4 / 17

5 / 17
