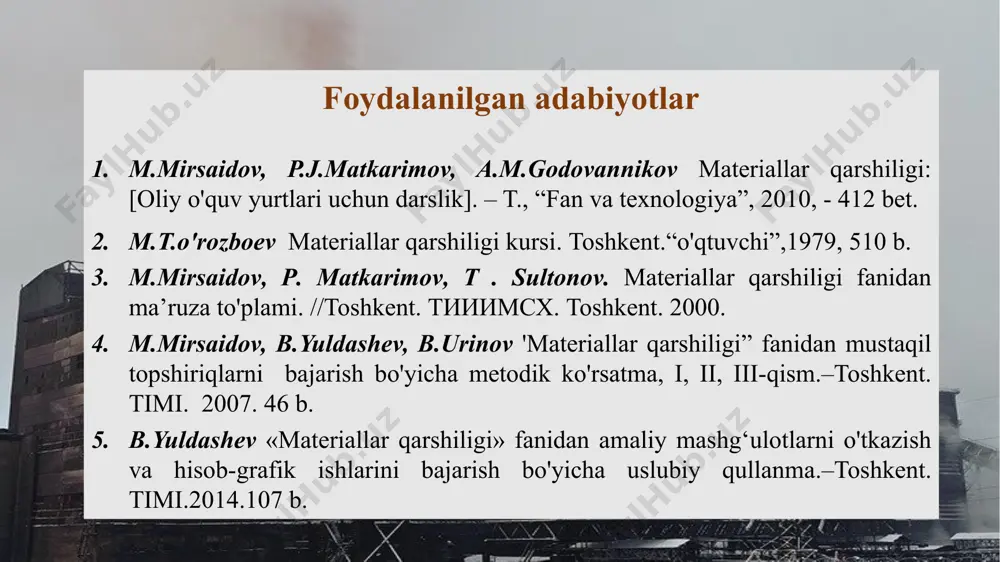

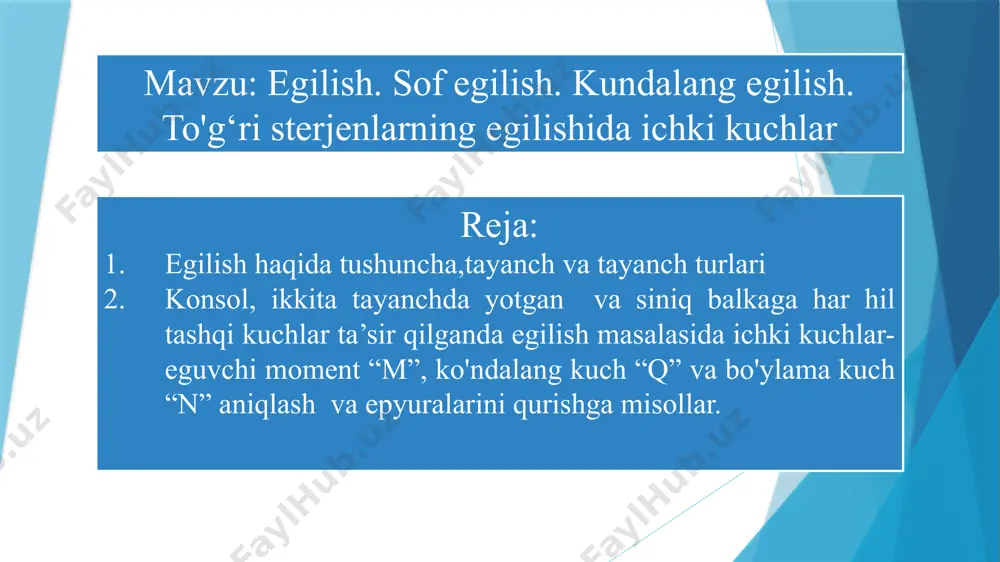

презентация powerpoint “tiqxmmi’’ milliy tadqiqot universitetining qarshi irrigatsiya va agrotexnologiyalar instituti. kafedra: fan: mavzu: “gidrotexnika inshootlari va nasos stansiyalar” materiallar qarshiligi egilish. sof egilish. kundalang egilish. tuzuvchi: j.fayzullayev o‘zbekiston respublikasi oliy ta’lim, fan va innovatsiyalar vazirligi mavzu: egilish. sof egilish. kundalang egilish. to'g‘ri sterjenlarning egilishida ichki kuchlar reja: egilish haqida tushuncha,tayanch va tayanch turlari konsol, ikkita tayanchda yotgan va siniq balkaga har hil tashqi kuchlar ta’sir qilganda egilish masalasida ichki kuchlar-eguvchi moment “m”, ko'ndalang kuch “q” va bo'ylama kuch “n” aniqlash va epyuralarini qurishga misollar. foydalanilgan adabiyotlar m.mirsaidov, p.j.matkarimov, a.m.godovannikov materiallar qarshiligi: [oliy o'quv yurtlari uchun darslik]. – t., “fan va texnologiya”, 2010, - 412 bet. м.т.o'rozboev materiallar qarshiligi kursi. toshkent.“o'qtuvchi”,1979, 510 b. м.mirsaidov, p. matkarimov, т . sultonov. materiallar qarshiligi fanidan ma’ruza to'plami. //toshkent. тииимсх. toshkent. 2000. m.mirsaidov, b.yuldashev, b.urinov 'materiallar qarshiligi” fanidan mustaqil topshiriqlarni bajarish bo'yicha metodik ko'rsatma, i, ii, iii-qism.–toshkent. timi. 2007. 46 b. b.yuldashev «materiallar qarshiligi» …

2 / 14

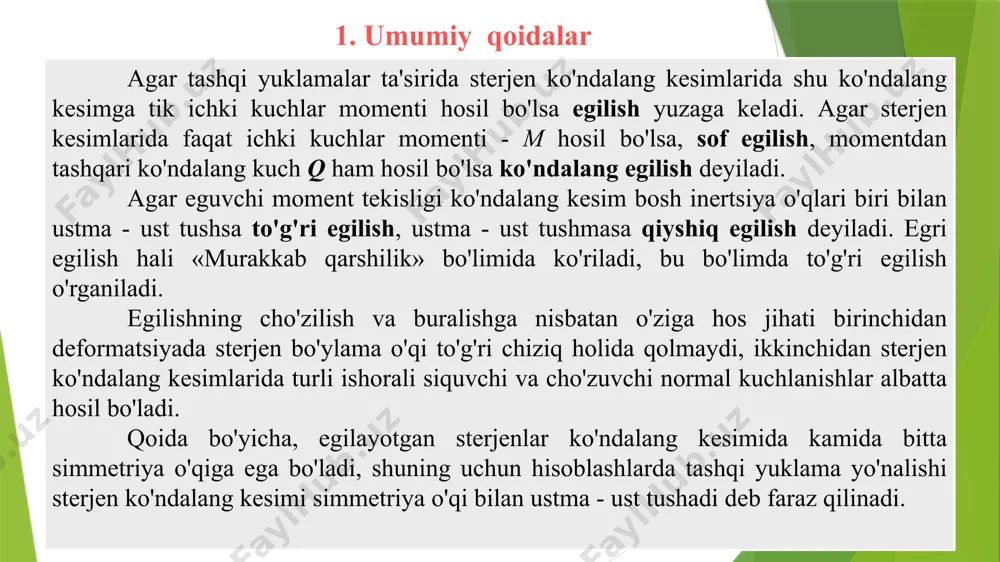

o'riladi, bu bo'limda to'g'ri egilish o'rganiladi. egilishning cho'zilish va buralishga nisbatan o'ziga hos jihati birinchidan deformatsiyada sterjen bo'ylama o'qi to'g'ri chiziq holida qolmaydi, ikkinchidan sterjen ko'ndalang kesimlarida turli ishorali siquvchi va cho'zuvchi normal kuchlanishlar albatta hosil bo'ladi. qoida bo'yicha, egilayotgan sterjenlar ko'ndalang kesimida kamida bitta simmetriya o'qiga ega bo'ladi, shuning uchun hisoblashlarda tashqi yuklama yo'nalishi sterjen ko'ndalang kesimi simmetriya o'qi bilan ustma - ust tushadi deb faraz qilinadi. egilgan to'sinning siqilgan va cho'zilgan tolalari orasida shunday bir qatlam borki, bu qatlamdagi tolalar egilganda uzunligini o'zgartirmaydi. bunday qatlam neytral qatlam deb yuritiladi (1.1,b-chizma). neytral qatlam bilan to'sin ko'ndalang kesim tekisligining kesishgan chizig’iga neytral o'q deb ataladi.shuning uchun ham egilishni o'rganish murakkab masalalardan biridir. egilish, brus ko'ndalang kesimlarida eguvchi momentning hosil bo'lishi bilan bog’liq. egilishga qarshilik ko'rsatuvchi bruslar to'sinlar deb ataladi. tashqi yuklarning qo'yilish va to'sinlarning tayanchlarga mahkamlanish usullari bo'yicha egilish quyidagi turlarga bo'linadi: -tekis ko'ndalang egilish deb, to'sinning o'qiga tik yo'nalgan …

3 / 14

ing egilish masalalari quyidagi shartlarni qanoatlantirishi lozim: ko’ndalang kesimlari hech bo’lmaganda bitta simmetriya o’qiga ega bo’lishi lozim (1.2-chizma); 2. barcha tashqi kuchlar simmetriya tekisligida yotishi lozim. sharnirli qo’zg’aluvchan tayanch (1.3,a-chizma). 2. sharnirli qo’zg’almas tayanch (1.4,a-chizma). 3. qistirib mahkamlangan tayanch (1.5,a-chizma). 1 2 3 yuqorida keltirilgan tayanch sxema tasvir chizmalardan ko’rinadiki, to’sin geometrik o’zgarmas bo’lishi uchun, uning tayanch reaksiya kuchlari tashkil etuvchilari soni nechta bo'lsa, tayanch bog'lanishlar soni ham shuncha bo'lishi shart. bunga bitta qistirib mahkamlash bilan (1.6,a-chizma, konsol) yoki bitta sharnirli qo'zg'almas va sharnirli qo'zg'aluvchi tayanch bilan (1.6,b-chizma, oddiy to'sin) yoki reaksiyalar yo'nalishlari bitta nuqtada kesishmaydigan uchta sharnirli qo'zg'aluvchi tayanchlar bilan (1.6,d-chizma) erishish mumkin. 1.6,e-chizmada ko'rsatilgan sistema uchta tayanch bog'lanishlari bir-biriga parallel bo'lganda to'sin o'z yo'nalishi bo'yicha ko'chishi mumkin, 1.6, f, g-chizmada ko'rsatilgan tizimlarning uchala tayanch bog'lanishlari bitta (misol uchun 0 ) nuqtada kesishsa, to'sin shu nuqta atrofida aylanishga ega bo'lishi mumkin, demak, bu tizimlar geometrik o'zgaruvchi tizimlardir. bunga yo'l …

4 / 14

tenglamalari yordamida aniqlash mumkin bo'lsa, bunday to'sinlar statik aniq to'sinlar deb ataladi. tayanch reaksiyalari soni statika muvozanat tenglamalari sonidan ortiq bo'lsa, bunday to'sinlarga statik aniqmas to'sinlar deb ataladi. 1.-masala. erkin uchiga qo'yilgan to'plangan kuch ta'siridagi konsol uchun eguvchi moment va ko'ndalang kuch epyuralari qurilsin (1.12-chizma). yechish. a) to'sinning qistirib mahkamlangan tayanchdagi reaksiya kuchni yuqoriga reaktiv momentini soat millari tomoniga yo'naltiramiz. tayanchlardagi reaksiya kuchlarini statika muvozanat tenglamalaridan aniqlaymiz: konsol uchun reaksiya kuchlarini aniqlash shart emas. ko'ndalang kuch va eguvchi moment analitik ifodalarini erkin uchidan boshlab tuzish mumkin. b) konsolning erkin uchidan z masofadagi kesim uchun ko'ndalang kuch analitik ifodasi (4.2) formulaga asosan tuziladi. erkin uchi bilan tayanch kesim orasidagi masofa 0 oraliqda o'zgaradi: d) konsolning erkin uchidan ixtiyoriy z masofadagi kesim uchun eguvchi moment analitik ifodasi (4.1) formulaga asosan tuziladi: e’tiboringiz uchun rahmat! image14.png image15.jpg image16.png image17.png image18.png image19.png image6.png image20.png image21.png image22.png image23.png image24.png image25.png image26.png image7.png image1.png image4.jpg image10.png …
