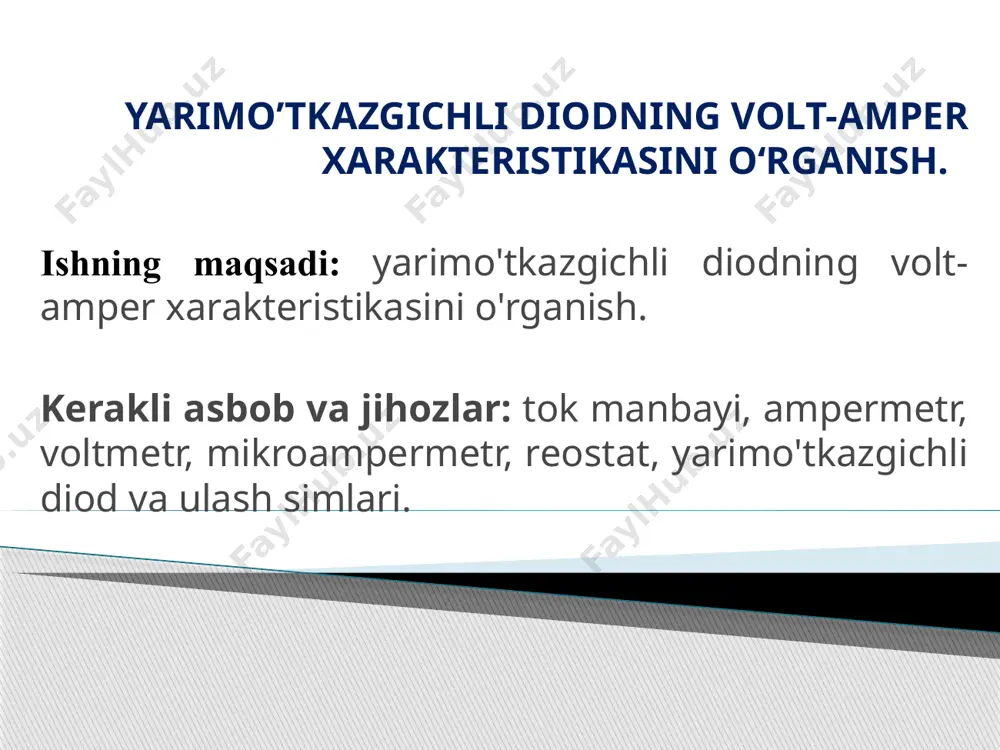

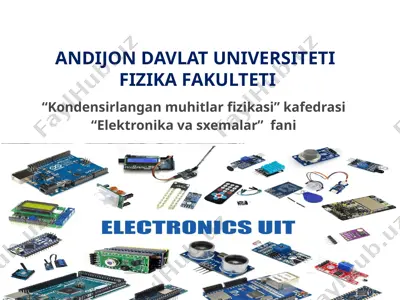

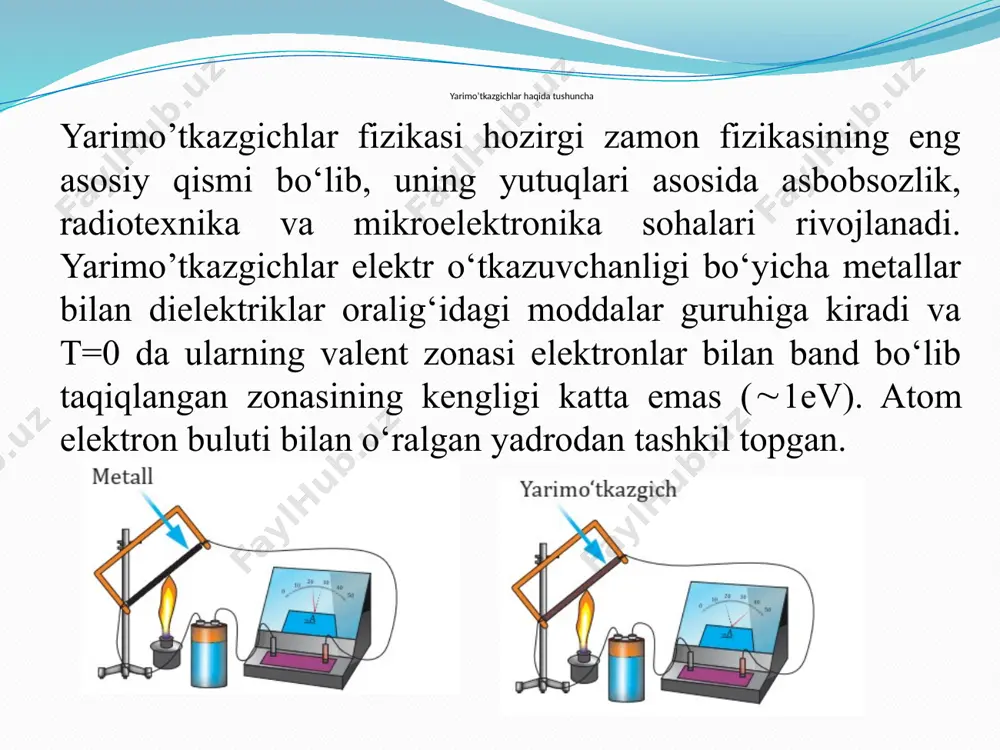

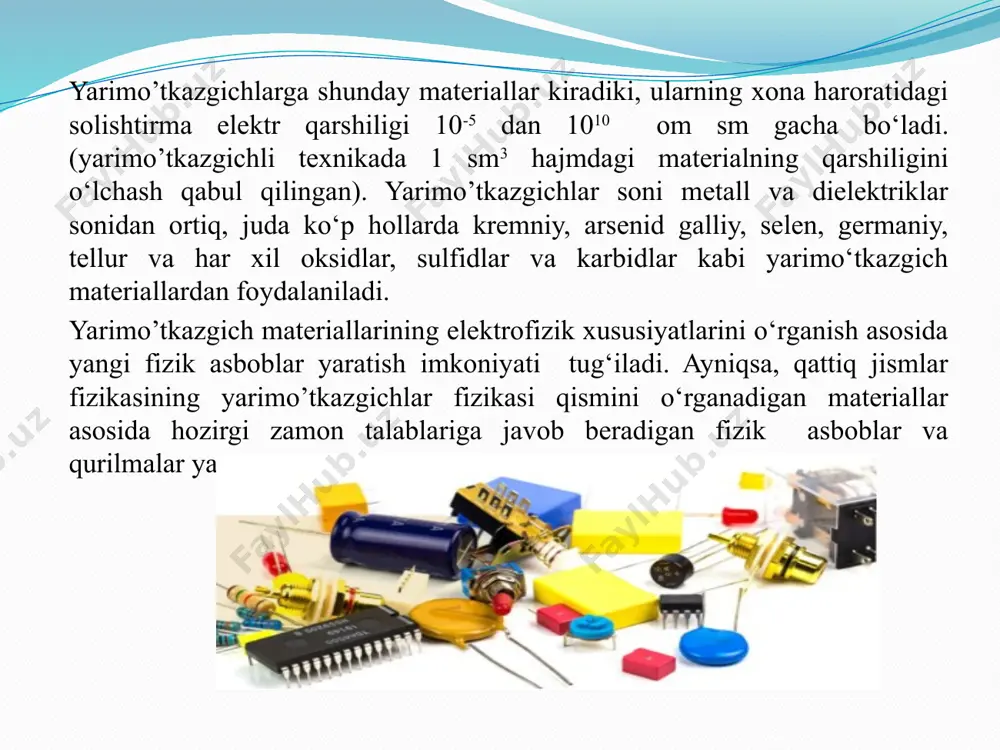

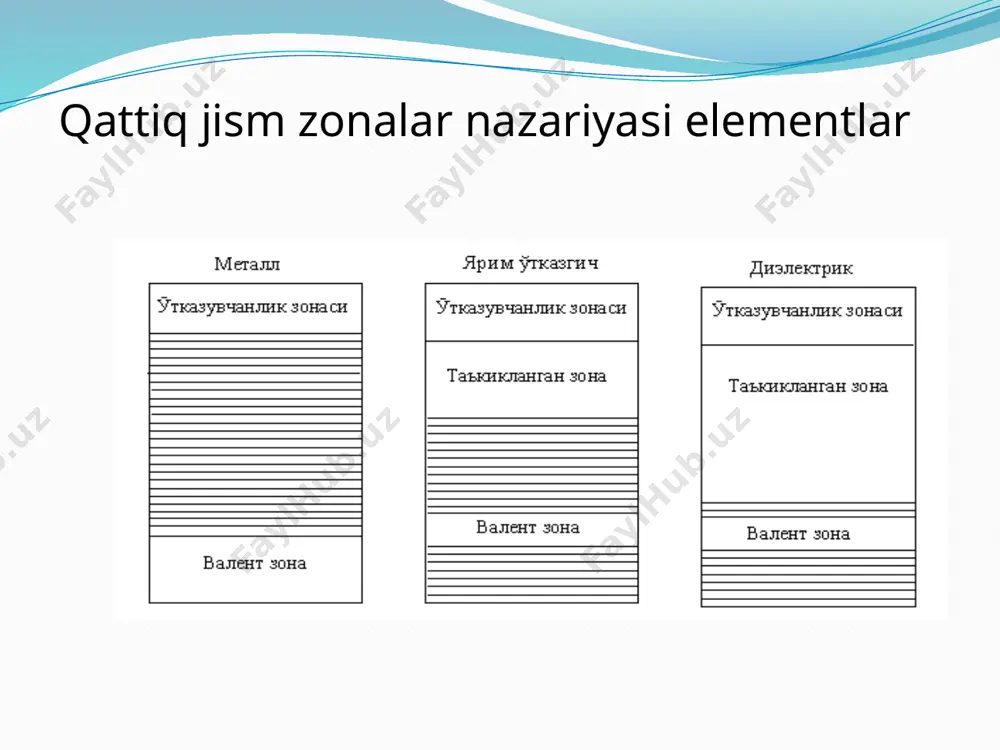

слайд 1 andijon davlat universiteti fizika fakulteti “kondensirlangan muhitlar fizikasi” kafedrasi “elektronika va sxemalar” fani yarimo’tkazgichli diodning volt-amper xarakteristikasini oʻrganish. ishning maqsadi: yarimo'tkazgichli diodning volt-amper xarakteristikasini o'rganish. kerakli asbob va jihozlar: tok manbayi, ampermetr, voltmetr, mikroampermetr, reostat, yarimo'tkazgichli diod va ulash simlari. yarimo’tkazgichlar haqida tushuncha yarimo’tkazgichlar fizikasi hozirgi zamon fizikasining eng asosiy qismi bo‘lib, uning yutuqlari asosida asbobsozlik, radiotexnika va mikroelektronika sohalari rivojlanadi. yarimo’tkazgichlar elektr o‘tkazuvchanligi bo‘yicha metallar bilan dielektriklar oralig‘idagi moddalar guruhiga kiradi va t=0 da ularning valent zonasi elektronlar bilan band bo‘lib taqiqlangan zonasining kengligi katta emas (1ev). atom elektron buluti bilan o‘ralgan yadrodan tashkil topgan. yarimo’tkazgichlarga shunday materiallar kiradiki, ularning xona haroratidagi solishtirma elektr qarshiligi 10-5 dan 1010 om sm gacha bo‘ladi. (yarimo’tkazgichli texnikada 1 sm3 hajmdagi materialning qarshiligini o‘lchash qabul qilingan). yarimo’tkazgichlar soni metall va dielektriklar sonidan ortiq, juda ko‘p hollarda kremniy, arsenid galliy, selen, germaniy, tellur va har xil oksidlar, sulfidlar va karbidlar kabi yarimo‘tkazgich …

2 / 21

0-610-8  atrofida bo'ladi. 2. elektr tokini o'tkazmaydigan moddalar — bular dielektriklar deb ataladi. rezina, plastmassa, toza suv, havo kabilar dielektriklardir. dielektriklarning solishtirma elektr qarshiligi 10101016atrofida bo'ladi. 3. o'tkazuvchanligi jixatidan o'tkazgichlar bilan dielektriklar orasida bo'lgan moddalar ham bor. bu moddalarni o'tkazgich deb bo'lmaydi, chunki ular elektr tokini yaxshi o'tkazmaydi, ammo dielektrik ham deb bo'lmaydi. shuning uchun bunday moddalar yarimo'tkazgichlar deb ataladi. mendeleyev davriy jadvalining iv guruhiga kiruvchi germaniy — ge, kremniy- si, selen — se, shuningdek, iii va v guruhidagi elementlarning kimyoviy birikmasidan hosil bo'lgan moddalar: arsenid-galliy — gaas, fosfit-galliy- gap va shunga o'xshash moddalar yarimo'tkazgichlarga misol bo'la oladi. yarimo'tkazgichlarning solishtirma elektr qarshiligi 10101016  atrofida bo'ladi. odatda yarimo'tkazgichlarning xususiy elektr o'tkazuvchanligi uncha katta bo'lmaydi, chunki ularda erkin elektronlar soni juda oz, masalan, uy temperaturasida germaniyda 31013 sm3 ta tartibda bo'ladi. tajribalarning ko'rsatishicha yarimo'tkazgichning temperaturasi 1 gradusga ko'tarilganda uning elektr qarshiligi 3—5 % ga kamayadi va ularning xususiy elektr o'tkazuvchanligi …

3 / 21

ettirildi. aytgancha, 20-asr boshlariga qadar diodlar rektifikatorlar deyilgan. keyin olim uilyam genri ekls ikkita so'z ildizini qo'llagan - di va odos. birinchisi yunon tilidan "ikki", ikkinchisi - "yo'l" deb tarjima qilingan. shunday qilib, "diod" so'zi "ikki yo'l" degan ma'noni anglatadi. ishlash printsipi va diodlar haqida asosiy ma'lumotlar diodda ikkita elektrod mavjud - anod va katod. agar anod katodga nisbatan ijobiy potentsialga ega bo'lsa, u holda diod ochiq bo'ladi. ya'ni, oqim o'tadi va diodning kichik qarshiligiga ega bo’ladi. agar katodda ijobiy potentsial mavjud boʻlsa, u holda diod ochiq emas, yuqori qarshilikka ega va elektr tokini oʻtkazmaydi. asosan element shisha, metall yoki keramika birikmalaridan tayyorlanadi. qoplama ostida ikkita elektrod mavjud. eng oddiy diotd kichik diametrli filamentni o'z ichiga oladi. katod ichida maxsus sim bo'lishi mumkin. u elektr toki bilan isitiladigan xususiyatga ega va "isitgich" deb ataladi. ishlab chiqarishda ishlatiladigan moddalar, ko'pincha kremniy yoki germaniy. elementning bir tomonida elektronlar etishmasligi, ikkinchisida - aksincha, …

4 / 21

ar boʻlishi shart. diodlar turlari asosan, elementlarni ikki guruhga bo'lish mumkin. birinchisi yarimo'tkazgichli diodlarning bir turi, ikkinchisi yarimo'tkazgich bo'lmagan. bu keng tarqalgan birinchi guruh edi. bu nom diod ishlab chiqarilgan materiallardan olingan: ikkita yarim o'tkazgich yoki metall bilan yarim o'tkazgich. 1. laboratoriya ishining yo'riqnomasi bilan tanishib bo'lgach, 8- rasmda keltirilgan elektr zanjirini tuzing va uning to'g'riligini o'qituvchiga tekshirtiring. qurilmani ishga tushirish uchun o'qituvchidan ruxsat oling. 2. qurilma tarkibidagi tok manbayini tok tarmog'iga ulang. 3. to'g'ri ulangan diodning volt-amper xarakteristikasini olib bo'lgach qurilmani o’chiring 4.diodni tok manbayiga teskari yo'nalishda ulang 5. diodga berilayotgan kuchlanishning turli qiymatlarida undan oqayotgan teskari tokning qiymatlarini mikroampermetr yordamida qayd eting. 6. olingan natijalar asosida quyidagi jadvalni to'ldiring: 7. tajriba natijalari asosida diodning volt-amper xarakteristikasini chizing. ishni bajarish tartibi natijalarni quyidagi jadvalga kiriting 1. n va p-turdagi o'tkazuvchanlikning hosil bo'lish mexanizmini tushuntiring. 2. yarimo'tkazgichlarning xususiy va aralashmali o'tkazuvchanligini tushuntiring. 3. qanday yarimo'tkazgichlar donor aralashmali yarimo'tkazgichlar deb ataladi? …
