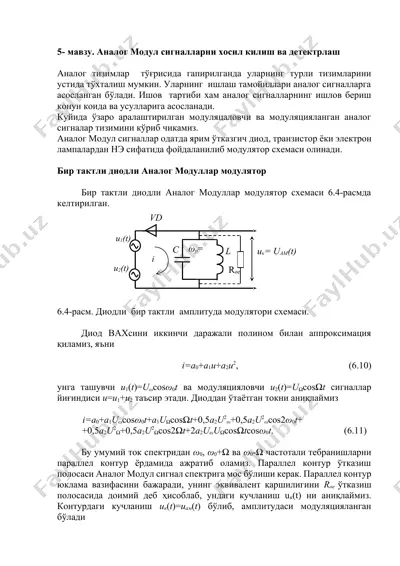

5- мавзу. аналог модул сигналларни хосил килиш ва детектрлаш аналог тизимлар тўғрисида гапирилганда уларнинг турли тизимларини устида тўхталиш мумкин. уларнинг ишлаш тамойиллари аналог сигналларга асосланган бўлади. ишов тартиби хам аналог сигналларнинг ишлов бериш конун коида ва усулларига асосланади. куйида ўзаро аралаштирилган модуляцаловчи ва модуляцияланган аналог сигналар тизимини кўриб чикамиз. аналог модул сигналлар одатда ярим ўтказгич диод, транзистор ёки электрон лампалардан нэ сифатида фойдаланилиб модулятор схемаси олинади. бир тактли диодли аналог модуллар модулятор бир тактли диодли аналог модуллар модулятор схемаси 6.4-расмда келтирилган. c l vd u1(t) uк= uам(t) u2(t) i ωр= ω0 roe 6.4-расм. диодли бир тактли амплитуда модулятори схемаси. диод вахсини иккинчи даражали полином билан аппроксимация қиламиз, яъни i=a0+a1u+a2u2, (6.10) унга ташувчи u1(t)=uωcosω0t ва модуляцияловчи u2(t)=uωcosωt сигналлар йиғиндиси u=u1+u2 таъсир этади. диоддан ўтаётган токни аниқлаймиз i=a0+a1uωcosω0t+a1uωcosωt+0,5a2u2ω+0,5a2u2ωcos2ω0t+ +0,5a2u2ω+0,5a2u2ωcos2ωt+2a2uωuωcosωtcosω0t. (6.11) бу умумий ток спектридан ω0, ω0+ω ва ω0-ω частотали тебранишларни параллел контур ёрдамида ажратиб оламиз. параллел контур ўтказиш полосаси аналог модул сигнал …

2 / 11

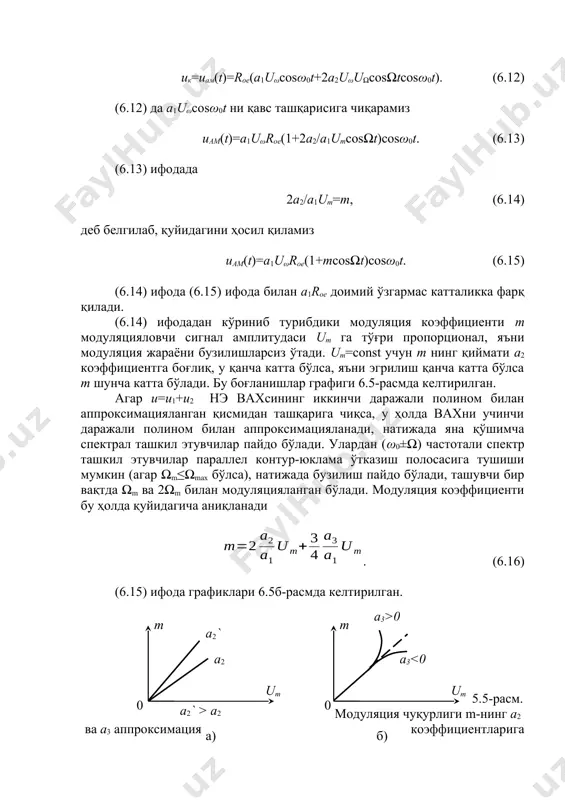

илишларсиз ўтади. um=const учун m нинг қиймати a2 коэффициентга боғлиқ, у қанча катта бўлса, яъни эгрилиш қанча катта бўлса m шунча катта бўлади. бу боғланишлар графиги 6.5-расмда келтирилган. агар u=u1+u2 нэ вахсининг иккинчи даражали полином билан аппроксимацияланган қисмидан ташқарига чиқса, у ҳолда вахни учинчи даражали полином билан аппроксимацияланади, натижада яна қўшимча спектрал ташкил этувчилар пайдо бўлади. улардан (ω0±ω) частотали спектр ташкил этувчилар параллел контур-юклама ўтказиш полосасига тушиши мумкин (агар ωm≤ωmax бўлса), натижада бузилиш пайдо бўлади, ташувчи бир вақтда ωm ва 2ωm билан модуляцияланган бўлади. модуляция коэффициенти бу ҳолда қуйидагича аниқланади . (6.16) (6.15) ифода графиклари 6.5б-расмда келтирилган. m um a3>0 a3 a2 a) б) 0 0 5.5-расм. модуляция чуқурлиги m-нинг а2 ва а3 аппроксимация коэффициентларига боғлиқлиги. транзисторли амплитуда модулятори аналог модуллар сигналларни олишда транзисторли модуляторлар модуляцияловчи сигнал актив элементларнинг қайси учлари орасига берилганига қараб фарқланадилар. 1. ташувчи сигнал uω(t) ва модуляцияловчи сигнал um(t) биполяр транзисторнинг база-эмиттер оралиғига берилган бўлса, база …

3 / 11

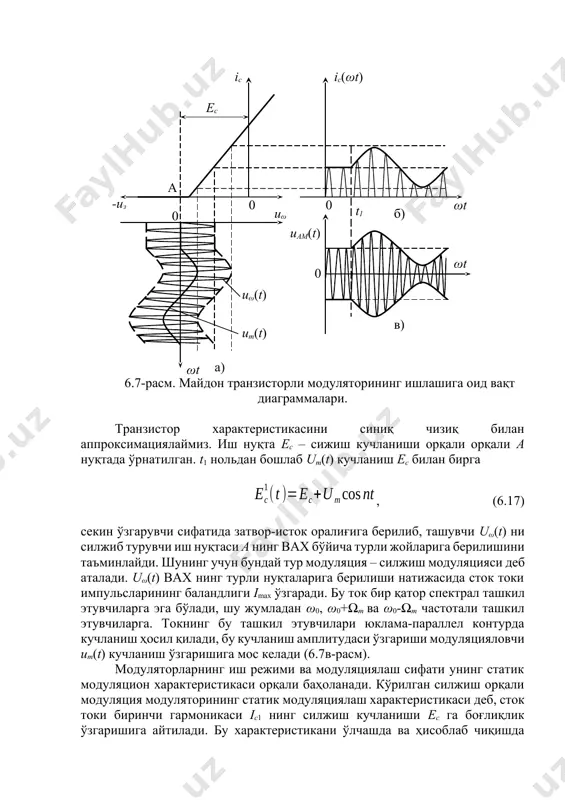

+ em uω(t) сгп1 сгп2 сгп3 tv1 tv2 um(t) 5.6-расм. майдон транзисторли модуляторнинг соддалаштирилган схемаси. ic ic(ωt) ωt ωt 0 0 0 a -uз ec uω uω(t) um(t) 0 ωt t1 uам(t) а) б) в) 6.7-расм. майдон транзисторли модуляторининг ишлашига оид вақт диаграммалари. транзистор характеристикасини синиқ чизиқ билан аппроксимациялаймиз. иш нуқта ес – сижиш кучланиши орқали орқали а нуқтада ўрнатилган. t1 нольдан бошлаб um(t) кучланиш ec билан бирга , (6.17) секин ўзгарувчи сифатида затвор-исток оралиғига берилиб, ташувчи uω(t) ни силжиб турувчи иш нуқтаси а нинг вах бўйича турли жойларига берилишини таъминлайди. шунинг учун бундай тур модуляция – силжиш модуляцияси деб аталади. uω(t) вах нинг турли нуқталарига берилиши натижасида сток токи импульсларининг баландлиги imax ўзгаради. бу ток бир қатор спектрал ташкил этувчиларга эга бўлади, шу жумладан ω0, ω0+ωm ва ω0-ωm частотали ташкил этувчиларга. токнинг бу ташкил этувчилари юклама-параллел контурда кучланиш ҳосил қилади, бу кучланиш амплитудаси ўзгариши модуляцияловчи um(t) кучланиш ўзгаришига мос …

4 / 11

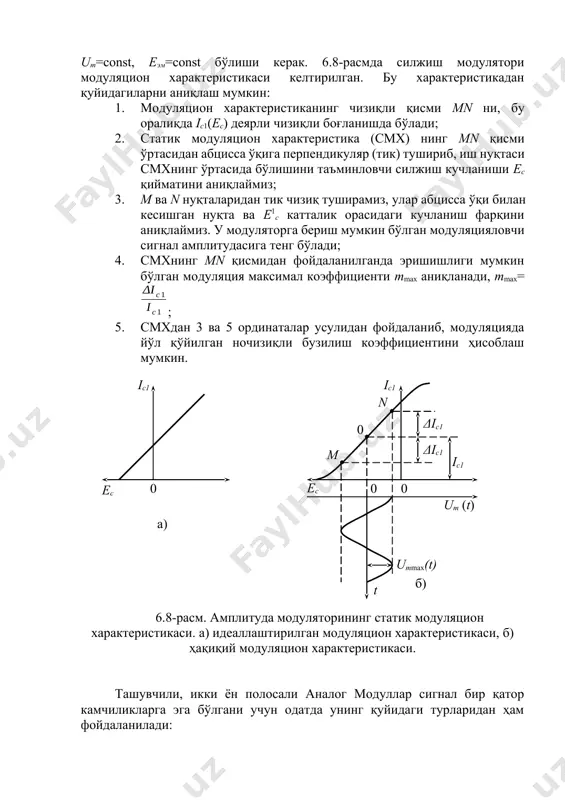

и аниқлаймиз. у модуляторга бериш мумкин бўлган модуляцияловчи сигнал амплитудасига тенг бўлади; 4. смхнинг mn қисмидан фойдаланилганда эришишлиги мумкин бўлган модуляция максимал коэффициенти mmax аниқланади, mmax=; 5. смхдан 3 ва 5 ординаталар усулидан фойдаланиб, модуляцияда йўл қўйилган ночизиқли бузилиш коэффициентини ҳисоблаш мумкин. ec ic1 0 ec ic1 0 n 0 m t um (t) ic1 δic1 δic1 0 ummax(t) а) б) 6.8-расм. амплитуда модуляторининг статик модуляцион характеристикаси. а) идеаллаштирилган модуляцион характеристикаси, б) ҳақиқий модуляцион характеристикаси. ташувчили, икки ён полосали аналог модуллар сигнал бир қатор камчиликларга эга бўлгани учун одатда унинг қуйидаги турларидан ҳам фойдаланилади: · икки полосали ташувчисиз аналог модуллар сигнал; · бир ён полосали ташувчиси бор аналог модуллар сигнал; · бир ёки икки ён полосали ташувчиси сатҳи камайтирилган аналог модуллар сигнал; · бир ёки икки полосали ташувчиси ўрнига нисбатан паст сатҳли пилот сигнал қўшилган аналог модуллар сигнал. частотаси ва фазаси модуляцияланган сигналлар тебраниш частотаси оний қиймати ва оний фазаси …

5 / 11

а тенг, учинчиси фазанинг модуляция натижасида ўзгариши 6.9-расмда фм сигнал вектор диаграмма ёрдамида тушунтирилган. бунда ташувчи вектори соат стрелкаси бўйича ҳаракатланиб t0 онда расмдаги u*ω ҳолатини эгалласин. фаза модуляцияси ушбу вектор u*ω – ни ўзининг дастлабки ҳолатидан ∆φ=aumsinωt қонуни бўйича ўнгга ва чапга оғишини англатади. ташувчининг энг чекка ҳолати u|ω ва u||ω билан белгиланган. uω` uω`` δφmax φ0 ωt0 ω0 0 6-расм. бурчак модуляцияли сигналга оид чизма. модуляцияланган тебраниш фазасининг модуляцияланмаган тебраниш фазасидан бир томонга максимал силжиши фаза модуляцияси индекси деб аталади. модуляция индекси модуляцияловчи сигнал амплитудасига боғлиқ бўлиб, унинг ўзгариш частотасига боғлиқ эмас. ∆φmax=mфм=aum ни эътиборга олиб (6.19) ифодани қуйидаги кўринишга келтирамиз uфм(t)=u0cos[ω0t+φ0+msinωt]. (6.24) фм сигналнинг оний частотаси қуйидагича ўзгаради ω(t)=ω0t+mωcosωt. (6.25) шундай қилиб фм сигнал турли онларда турлича частотага эга бўлади, унинг ташувчи частотасидан фарқи ∆ω=mωcosωt (6.26) бўлиб, фм сигнални чм сигнал деб қараш мумкин. частота максимал қиймати ω нинг ω0 дан фарқи ∆ωд частота девиацияси деб аталади, …
