1 / 20

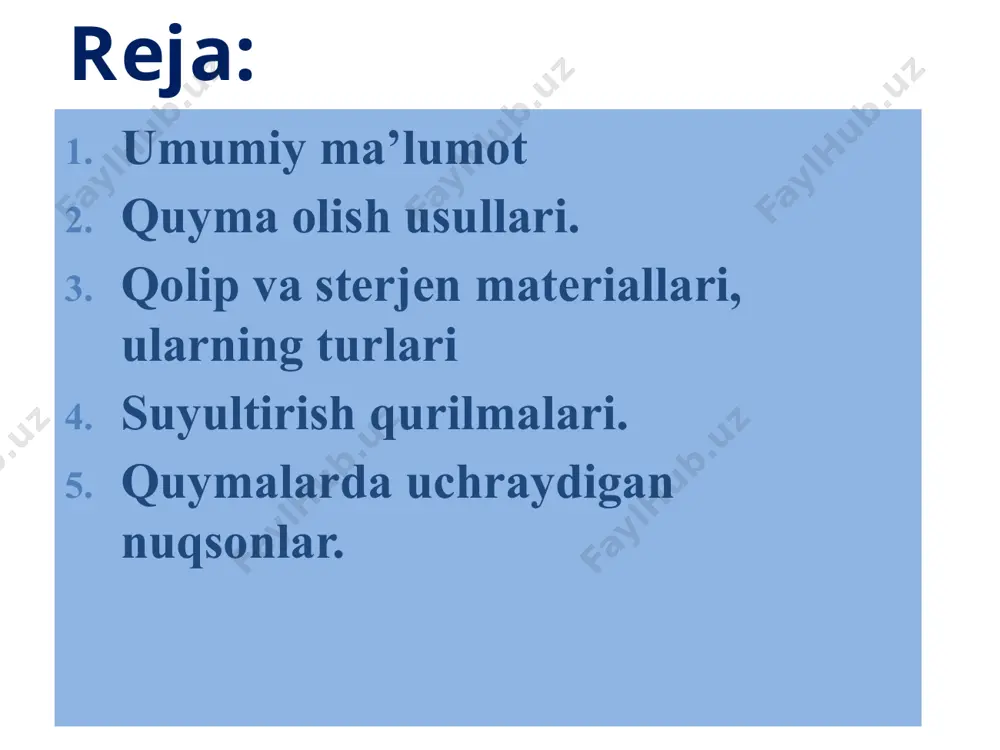

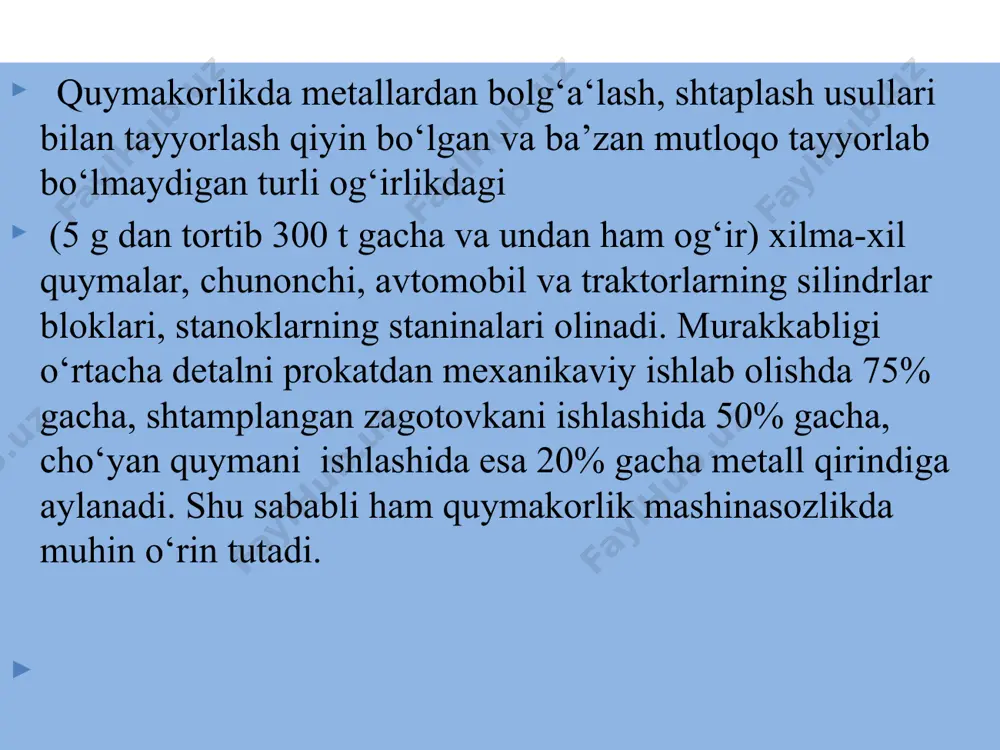

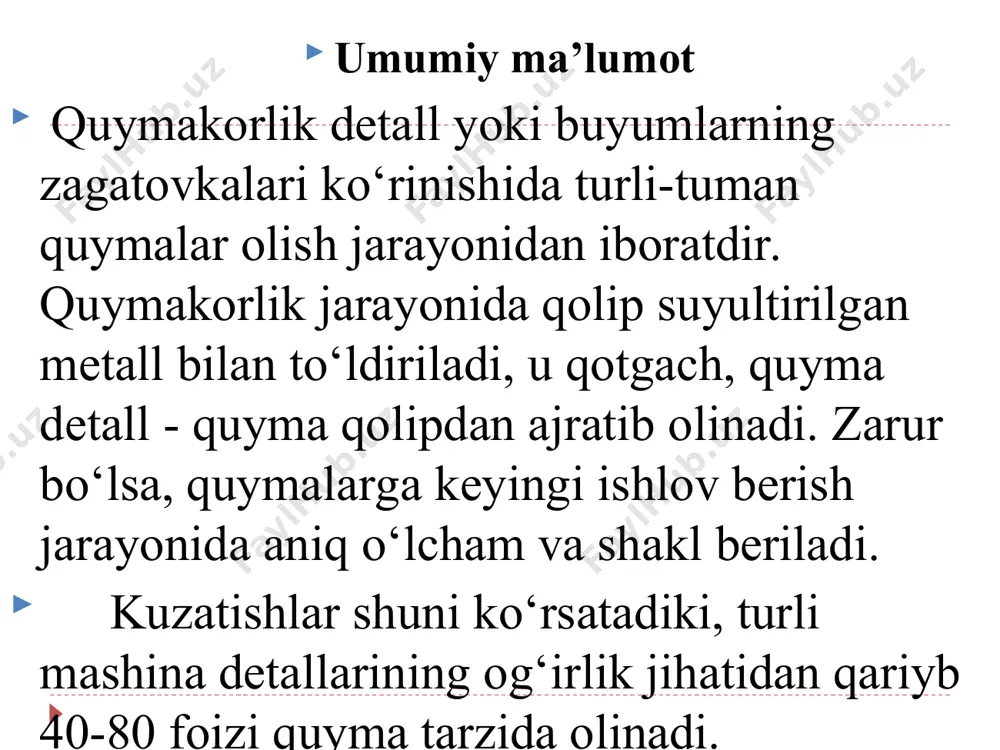

слайд 1 ma’ruza mavzusi №4. quymakorlik asoslari. reja: umumiy ma’lumot quyma olish usullari. qolip va sterjen materiallari, ularning turlari suyultirish qurilmalari. quymalarda uchraydigan nuqsonlar. umumiy ma’lumot quymakorlik detall yoki buyumlarning zagatovkalari ko‘rinishida turli-tuman quymalar olish jarayonidan iboratdir. quymakorlik jarayonida qolip suyultirilgan metall bilan to‘ldiriladi, u qotgach, quyma detall - quyma qolipdan ajratib olinadi. zarur bo‘lsa, quymalarga keyingi ishlov berish jarayonida aniq o‘lcham va shakl beriladi. kuzatishlar shuni ko‘rsatadiki, turli mashina detallarining og‘irlik jihatidan qariyb 40-80 foizi quyma tarzida olinadi. quymakorlikda metallardan bolg‘a‘lash, shtaplash usullari bilan tayyorlash qiyin bo‘lgan va ba’zan mutloqo tayyorlab bo‘lmaydigan turli og‘irlikdagi (5 g dan tortib 300 t gacha va undan ham og‘ir) xilma-xil quymalar, chunonchi, avtomobil va traktorlarning silindrlar bloklari, stanoklarning staninalari olinadi. murakkabligi o‘rtacha detalni prokatdan mexanikaviy ishlab olishda 75% gacha, shtamplangan zagotovkani ishlashida 50% gacha, cho‘yan quymani ishlashida esa 20% gacha metall qirindiga aylanadi. shu sababli ham quymakorlik mashinasozlikda muhin o‘rin tutadi. ma’lumotlarga ko‘ra …

2 / 20

quyish, qobiq keramik qoliplarga quyish, kokillarga quyish, bosim ostida quyish, markazdan qochirma usulda quyish usullari kiradi. bu usullarning barchasi yuqori aniqlikdagi, sirtdagi g‘adir-budirliklar ham, keyingi ishlov berishgacha qoldiriladigan qo‘yimlari minimal (ba’zan qo‘yimi butunlay yuq), eksplatatsion xossalari yuqori bo‘lgan quymalar olish imkonini beradi. quyma olish usullari suyuqlanuvchan modellarga quyish. bunday usulda quyishning mohiyati quyidagilardan iborat: ajralmaydigan suyuqlanuvchan modeldan foydalaniladi, u qotuvchan suyuq qolip aralashmasi bilan qoplanadi va shunday qilib ajralmaydigan keramik qobiq tayyorlanadi; suyultirilgan metalni quyishdan oldin model suyuqlantirish yoki kuydirish yo‘li bilan qolipdan olib tashlanadi; ba’zan qolip yuqori haroratgacha qizdiriladi, buning natijasida model qoldiqlari yuqotiladi, qolip mustahkamlanadi va uning suyultirilgan metall bilan tuldirilishi yaxshilanadi. davomi model suyuqlanish harorati past bo‘lgan mum, stearin, parafin kabi materiallardan yoki yonganda qattiq qoldiqlar qoldirmaydigan polistiroldan metall press-qolipda tayyorlanadi. qobiq qolip hosil qilish uchun model yoki modellar bloki changsimon material (kvars, elektr-korund) va bog‘lovchi modda (etilsilikat)dan tashkil topgan suspenziyaga bir necha marta botirib olinadi. suyultirilgan …

3 / 20

kisliklar bo‘yicha ajratish mumkin. kulrang cho‘yan kokil tayyorlash uchun eng yaxhi materiall hisoblanadi, chunki u metall kokillar uchun qo‘yiladigan asosiy talablarga javob beradi, chunonchi termik toliqishga chidamli, olovbardosh va qiyshayishga qarshiligi katta. davomi kamdan-kam holda kokillar po‘lat va rangli metallardan tayyorlanadi. quymalarda ichki bo‘shliqlar (teshiklar) hosil qilishi uchun у7, у8, у10 va 30xca markali po‘latdan yasalgan metall va gil-qum sterjenlardan foydalananiladi. suyultirilgan metall quyishdan oldin kokilning ish sirti issiqlikni izolyatsiya qiluvchi maxsus bo‘yoq qatlami bilan qoplanadi va kokil qizdiriladi. kokilga quyishdan yirik seriyali va ko‘plab ishlab chiqarishda foydaniladi. qobiq qoliplarga quyish. qobiq qoliplarga quyish. yirik seriyalab va ko‘plab ishlab chiqarishda yuqori aniqlakdagi (12-15 kvalitetlardagi) shakldor mayda va o‘ta muhim quymalar metall modellar yordamida tayyorlanadigan qobiq yarim-qoliplarga quyiladi. bunda qolip aralashmasi mayda kvars, magnezit yoki sirkoniy qumidan (92-95%) va termoreaktiv fenol-formaldegidli smola (5-8%) dan tashkil topadi. bu usulda olingan quyma yirik donli strukturaga ega bo‘ladi, shu sababli kerakli mexanik xossalar olish …

4 / 20

all qo‘ymalarini olishda qoliplardan foydalaniladi. qoliplar qo‘yidagi turlarga bo‘linadi: bir martalik qoliplar, bunday qoliplar, asosan, qum va gilni suv bilan qorishtirib tayyorlanadi; muvaqqat qoliplar. bunday qoliplar yuqori haroratga chidamli materiallarni (shamot, magnezit, qum, asbest va boshqalarni) gil bilan qorishtirib tayyorlanadi; v) doimiy qoilplar. bunday qoliplar, asosan, cho‘yan va po‘latdan (bazan mis va alyuminiy qotishmalaridan) tayyorlanadi. shuningdek, qoliplar unga metall quyishdagi holatiga ko‘ra nam va quruq xillarga bo‘linadi: nam qoliplar. bu qoliplardan foydalanish quyma olish siklini qisqartirib, narxini arzonlashtiradi. lekin qoliplar nam bo‘lgani tufayli zich va puxtalikka ega bo‘lmaydi. quruq qoliplar. quritilgan qoliplar puxta bo‘lib, quymani g‘ovaklik va boshqa nuqsonlardan xoli qiladi. qolip va stejinlarni tayyorlashda quyidagi materiallardan foydalaniladi: qolip qumi. bu qum tog‘ jinsi bo‘lib, tarkibi tabiiy kvars, gil va boshqa birikmalar zarralari aralashmasidan iborat. qumlar daryo, ko‘l, ariq va tog‘ qumlariga bo‘linadi. qumlar tarkibiga ko‘ra kvarsli va gilli qumlarga ajratiladi. kvars qumi tarkibida gilli moddalar 2% gacha, gilli qumlarda …

5 / 20

ik, siqiluvchanlik, chidamlilik va tannarxning arzonligi. model komplekiti. model komplektiga model, modelning tag taxtasi, sterjen yashiklari, model plitalari, nazorat andozalar, quyish sistemasi modellarining elementlari va boshqa moslamalar kiradi, bularning ichida eng muhimi modeldir. * suyultirish qurilmalari metall va qotishmalar quyish sexlarida vagronkalarda, elektr pechlarida, alangga hosil qiladigan pechlarda, konvertorlarda va tigellarda suyuqlantiriladi. vagranka cho‘yanlarni suyultirish va undan shakldor quymalar olishda asosiy suyuqlantirish agregati hisoblanadi. unda shixta sifatida domnadan olingan cho‘yan quymasi, cho‘yan parchalari, po‘lat chiqindilari, ferroqotishmalar ishlatiladi. yoqilg‘i sifatida koks yoki tabiiy gazdan foydalaniladi. vagranka tipik shaxtali pechdir. unda po‘lat qobiq 6 ichidan shamot g‘ishti 7 terib chiqilgan. vagranka to‘rtta ustun 1 ga mahkamlagan plita 2 ga tayanib turadi. vagrankaga tuynuk 3 orqali o‘tga chidamli qolip aralashmasi solinadi va bu tuynuk berkitib tashlanadi. vagranka tepa tomondan truba 10 bilan tugaydi, uning tepasiga uchqun o‘chirgich 11 o‘rnatilgan. shixta to‘ynuk 9 orqali solinadi, tuynuk sathida chuyan plitalar 8 o‘rnatilgan. suyuq chuyan teshik …
