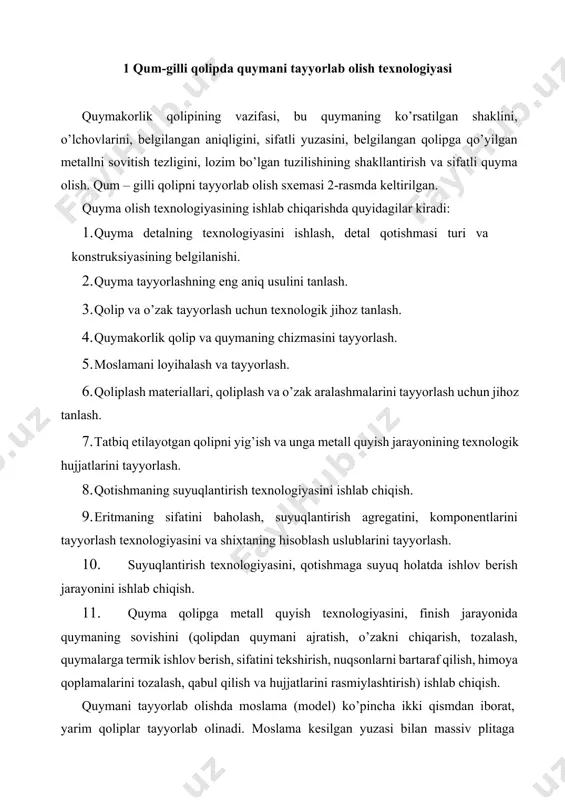

1674377118.docx quymakorlikning texnologik asoslari reja: 1 qum-gilli qolipda quymani tayyorlab olish texnologiyasi 2 quymakorlik moslamalari 3 yog’ochdan yasalgan moslamalar 4 metalldan yasalgan moslamalar to’plami 5 plastmassa modellari 6 o’zak yashiklari 7 opokalar 8 qo’shimcha asbob – uskunalar 9 qolip materiallari va aralashmalari 10 qolip qumlari 11 qolip gillari 12 qolip aralashmalari 1 qum-gilli qolipda quymani tayyorlab olish texnologiyasi quymakorlik qolipining vazifasi, bu quymaning ko’rsatilgan shaklini, o’lchovlarini, belgilangan aniqligini, sifatli yuzasini, belgilangan qolipga qo’yilgan metallni sovitish tezligini, lozim bo’lgan tuzilishining shakllantirish va sifatli quyma olish. qum – gilli qolipni tayyorlab olish sxemasi 2-rasmda keltirilgan. quyma olish texnologiyasining ishlab chiqarishda quyidagilar kiradi: 1. quyma detalning texnologiyasini ishlash, detal qotishmasi turi va konstruksiyasining belgilanishi. 2. quyma tayyorlashning eng aniq usulini tanlash. 3. qolip va o’zak tayyorlash uchun texnologik jihoz tanlash. 4. quymakorlik qolip va quymaning chizmasini tayyorlash. 5. moslamani loyihalash va tayyorlash. 6. qoliplash materiallari, qoliplash va o’zak aralashmalarini tayyorlash uchun jihoz tanlash. …

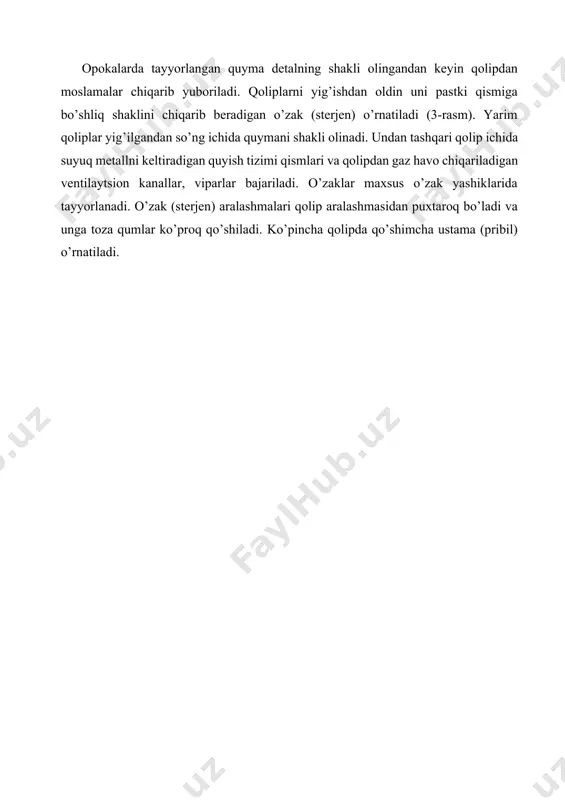

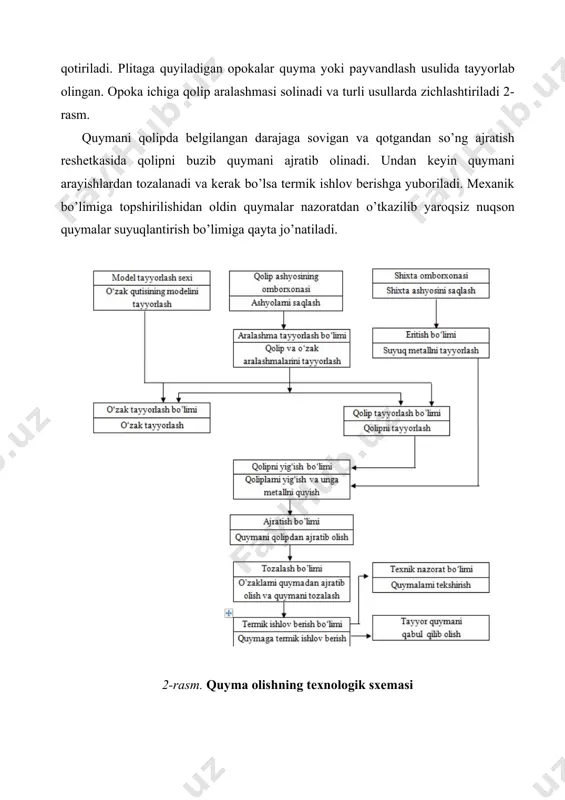

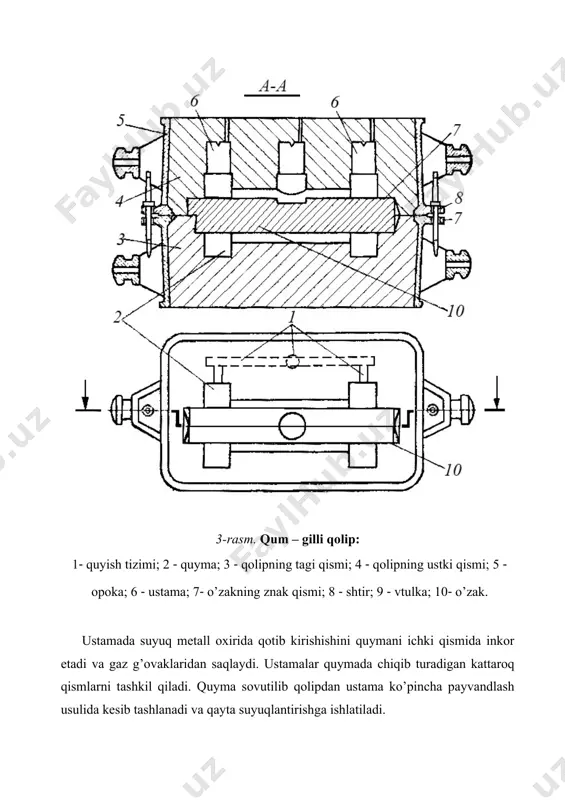

yorlab olishda moslama (model) ko’pincha ikki qismdan iborat, yarim qoliplar tayyorlab olinadi. moslama kesilgan yuzasi bilan massiv plitaga qotiriladi. plitaga quyiladigan opokalar quyma yoki payvandlash usulida tayyorlab olingan. opoka ichiga qolip aralashmasi solinadi va turli usullarda zichlashtiriladi 2-rasm. quymani qolipda belgilangan darajaga sovigan va qotgandan so’ng ajratish reshetkasida qolipni buzib quymani ajratib olinadi. undan keyin quymani arayishlardan tozalanadi va kerak bo’lsa termik ishlov berishga yuboriladi. mexanik bo’limiga topshirilishidan oldin quymalar nazoratdan o’tkazilib yaroqsiz nuqson quymalar suyuqlantirish bo’limiga qayta jo’natiladi. 2-rasm. quyma olishning texnologik sxemasi opokalarda tayyorlangan quyma detalning shakli olingandan keyin qolipdan moslamalar chiqarib yuboriladi. qoliplarni yig’ishdan oldin uni pastki qismiga bo’shliq shaklini chiqarib beradigan o’zak (sterjen) o’rnatiladi (3-rasm). yarim qoliplar yig’ilgandan so’ng ichida quymani shakli olinadi. undan tashqari qolip ichida suyuq metallni keltiradigan quyish tizimi qismlari va qolipdan gaz havo chiqariladigan ventilaytsion kanallar, viparlar bajariladi. o’zaklar maxsus o’zak yashiklarida tayyorlanadi. o’zak (sterjen) aralashmalari qolip aralashmasidan puxtaroq bo’ladi va unga …

moslamalarga 9 aniqlik sinfi belgilangan. moslamalarning aniqlik sinflari quymalarning aniqligi bilan (гост 26645-85) bog’liqdir. moslamalar to’plamining aniqligi quymalar o’lchovi aniqligiga muvofiq belgilanadi. moslamalarning materiali va aniqligi quyidagicha yoziladi: ‒ aniqlik mk8-yog’och гост 3212-92; ‒ aniqlik mk5-metall гост 3212-92. yog’ochdan ishlab chiqilgan moslamalar to’plamining aniqligi, гост 3212-92 bo’yicha 5 sinfga bo’linadi. metalldan ishlab chiqilgan moslamalar to’plamining aniqligi, гост 3212-92 bo’yicha 8 sinfga bo’linadi. moslama yordamida detalning tashqari shakli olinadi. quyma detalning ichki bo’shliqlarini, teshiklarini o’zak (sterjen) yordamida tayyorlab olinadi. quymakorlik qotishmalari soviganda kirishadi. turli metallarning kirishishi har xil, masalan kulrang cho’yan 1% kirishadi, po’latlar – 2%, bolg’alanuvchan cho’yan 1,8%. shuning uchun moslamalarni loyihalashda kirishish foizi hisobga olinib, uning o’lchovlarining kirishish foizi qo’shib tayyorlanadi. masalan 100 sm uzunligi bo’lgan kulrang cho’yan quymaning moslamasi (modeli) 101 sm qilib tayyorlanadi. moslamalar to’plamiga o’zak yashigi, opokalar, quyish tizimi moslamalari, o’zaklar quritiladigan, metalldan yasalgan maxsus konduktorlar (shakliga mos temir taxtachalar), moslama (model) tagi taxtachasi va boshqalar …

malarning belgilari tushirilgan qismlari qolipda o’zaklarni o’rnatish uchun o’yiqlar hosil qiladi. o’zak belgilari tik yoki yotiq holda joylashishi mumkin. qoliplovchi qiyaliklar faqat sirtqi belgilarga qo’llaniladi. yuqoridagi belgilar uchun o’yiqlar 5-100; pastki belgilar uchun esa 3-70 olinadi [5]. 3 yog’ochdan yasalgan moslamalar yog’och moslamalarning o’tkir burchaklari o’yimi yelimlash, zamazkalash, plastmassa bilan profillash orqali o’yiqlanib (galtellanib) tayyorlanadi. quyma buyumga metall kesuvchi stanoklarda ishlov beriladigan joylarda mexanik ishlov berish uchun quyum (pripusk) ko’zda tutilgan. quyumning hajmi гост 26645-85 bo’yicha belgilanadi. yog’ochdan yasalgan moslamalar uch sinfga bo’linadi: birinchi sinf mahsulotlari ko’p seriyali ishlab chiqarishga mo’ljallangan va promodel uchun (moslamani tayyorlash uchun moslama) belgilangan 4-rasm. promodel uchun ikki marta kirishishni, moslamaning qotishmasini va quymaning kirishishini hisobga olish kerak. ikkinchi sinfda moslamalarning cheklangan sonida qolip tayyorlash uchun belgilangan. bu moslamalar uchun ishlatiladigan materiallarning sifatiga talab pastroq bo’ladi va moslamalarni olxa, archa, qarag’aydan ishlab chiqarsa bo’ladi. uchinchi sinfdagi moslamalar turli quymalar uchun mo’ljallangan. moslama materiali sifatida qarag’ay, …

’ildirak, chashka, qozon va shu kabilar). tekshirish andozalari va yo’naltirgich (konduktorlar) – o’zakning o’lchamlarini, ularning to’g’ri o’rnatilganligini tekshirish va quyish aniqligini nazorat qilishda qo’llanadi. quyuv ta’minlash sistemasi qismlarining andozalari (ta’minlovchilar, shlak tutuvchilar, tirgaklar, xovuraklar, ustamalar va boshqalar) eritma qolipga kelib tushuvchi va quyma buyumning qotishini ta’minlovchi kanallarning hosil bo’lishiga xizmat qiladi. moslamalar ostki plitasini tanlash, qoliplash mashinasining turi, moslamalar soni, o’lchovlari ta'sir qiladi. plitalarga juda ko’p moslamalar o’rnatish ham zararli va nuqsonlar bo’lishiga sabab bo’ladi. ma’lumki model deb, qoliplarida quyma shakldagi bo’shliqni hosil qiluvchi moslamaga aytiladi. o’lcham jihatidan model quymadan farq qiladi. olinishi kerak bo’lgan quymaning shakliga qarab modellar ajralmas yoki ikki va undan ortiq bo’laklarga ajraluvchi bo’ladi. modelning o’zak belgisi deb ataluvchi qabariq qismi bo’lib, bu qism qolipda o’zakni o’rnatish uchun chuqurliklar hosil qiladi. modelni qolipdan ajratib olish jarayoni yengil ko’chishi uchun uning vertikal devorlari ma’lum burchakka og’ma qilib yasaladi. bu og’ish burchagi devor balandligi, model materiali va quymani …
