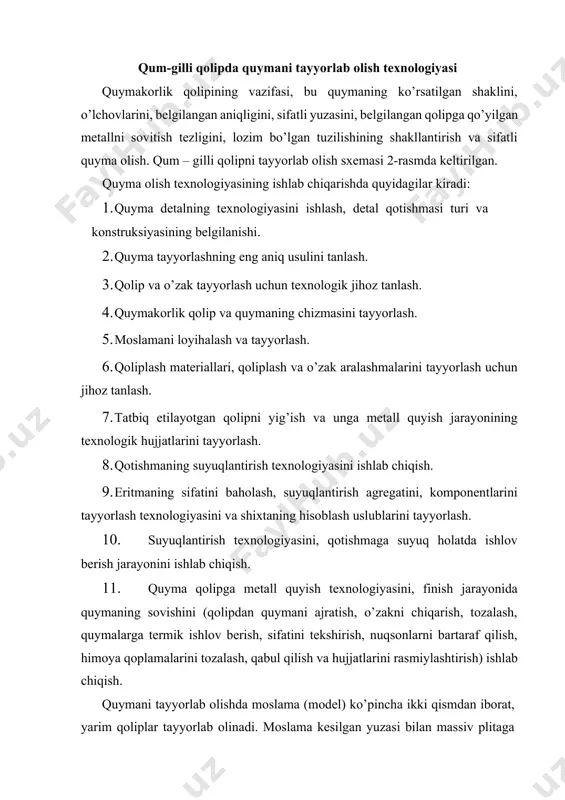

mavzu: quyma texnologiyasi jarayonlari. quyma olishning maxsus usullari reja: 1 qum-gilli qolipda quymani tayyorlab olish texnologiyasi 2 quymakorlik moslamalari 3 yog’ochdan yasalgan moslamalar 4 metalldan yasalgan moslamalar to’plami 5 plastmassa modellari qum-gilli qolipda quymani tayyorlab olish texnologiyasi quymakorlik qolipining vazifasi, bu quymaning ko’rsatilgan shaklini, o’lchovlarini, belgilangan aniqligini, sifatli yuzasini, belgilangan qolipga qo’yilgan metallni sovitish tezligini, lozim bo’lgan tuzilishining shakllantirish va sifatli quyma olish. qum – gilli qolipni tayyorlab olish sxemasi 2-rasmda keltirilgan. quyma olish texnologiyasining ishlab chiqarishda quyidagilar kiradi: 1. quyma detalning texnologiyasini ishlash, detal qotishmasi turi va konstruksiyasining belgilanishi. 2. quyma tayyorlashning eng aniq usulini tanlash. 3. qolip va o’zak tayyorlash uchun texnologik jihoz tanlash. 4. quymakorlik qolip va quymaning chizmasini tayyorlash. 5. moslamani loyihalash va tayyorlash. 6. qoliplash materiallari, qoliplash va o’zak aralashmalarini tayyorlash uchun jihoz tanlash. 7. tatbiq etilayotgan qolipni yig’ish va unga metall quyish jarayonining texnologik hujjatlarini tayyorlash. 8. qotishmaning suyuqlantirish texnologiyasini ishlab chiqish. 9. eritmaning …

2 / 11

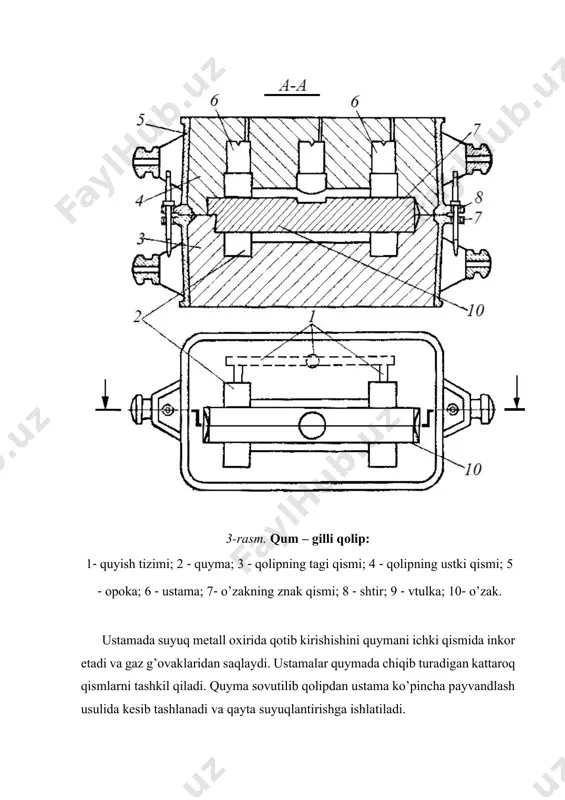

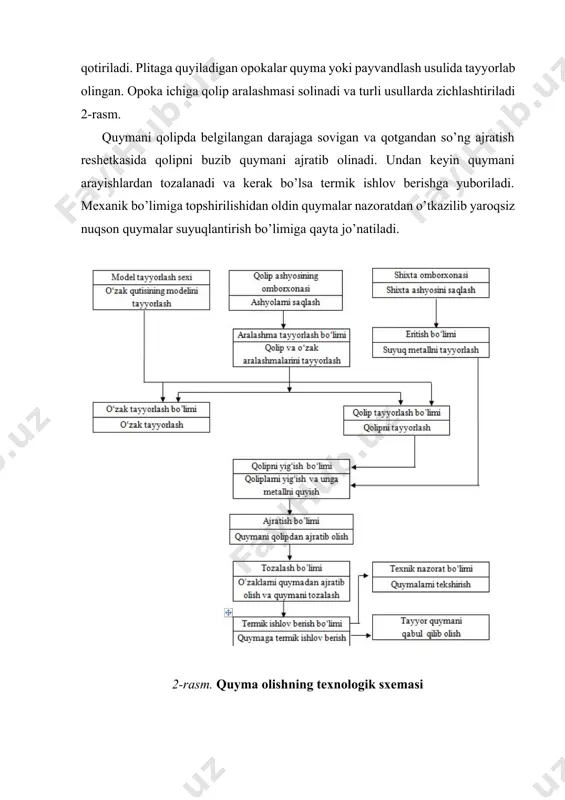

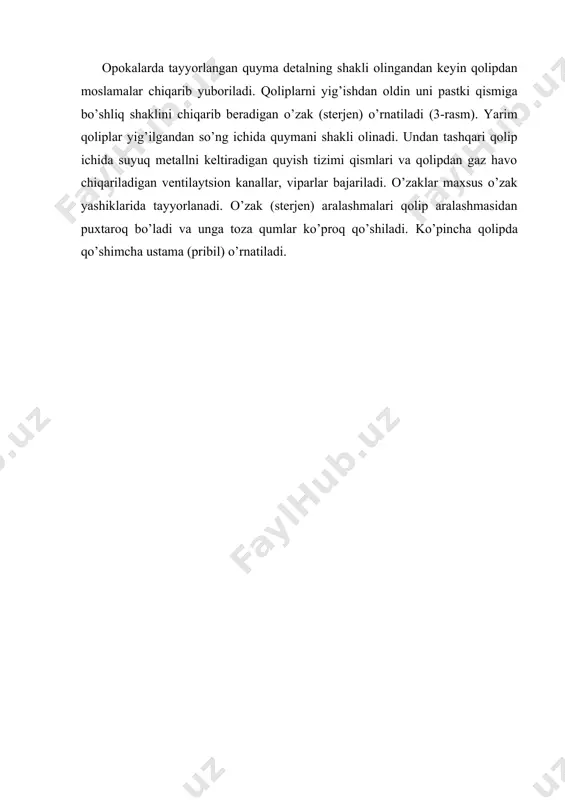

ga qotiriladi. plitaga quyiladigan opokalar quyma yoki payvandlash usulida tayyorlab olingan. opoka ichiga qolip aralashmasi solinadi va turli usullarda zichlashtiriladi 2-rasm. quymani qolipda belgilangan darajaga sovigan va qotgandan so’ng ajratish reshetkasida qolipni buzib quymani ajratib olinadi. undan keyin quymani arayishlardan tozalanadi va kerak bo’lsa termik ishlov berishga yuboriladi. mexanik bo’limiga topshirilishidan oldin quymalar nazoratdan o’tkazilib yaroqsiz nuqson quymalar suyuqlantirish bo’limiga qayta jo’natiladi. 2-rasm. quyma olishning texnologik sxemasi opokalarda tayyorlangan quyma detalning shakli olingandan keyin qolipdan moslamalar chiqarib yuboriladi. qoliplarni yig’ishdan oldin uni pastki qismiga bo’shliq shaklini chiqarib beradigan o’zak (sterjen) o’rnatiladi (3-rasm). yarim qoliplar yig’ilgandan so’ng ichida quymani shakli olinadi. undan tashqari qolip ichida suyuq metallni keltiradigan quyish tizimi qismlari va qolipdan gaz havo chiqariladigan ventilaytsion kanallar, viparlar bajariladi. o’zaklar maxsus o’zak yashiklarida tayyorlanadi. o’zak (sterjen) aralashmalari qolip aralashmasidan puxtaroq bo’ladi va unga toza qumlar ko’proq qo’shiladi. ko’pincha qolipda qo’shimcha ustama (pribil) o’rnatiladi. 3-rasm. qum – gilli qolip: 1- quyish …

3 / 11

lar to’plamining aniqligi quymalar o’lchovi aniqligiga muvofiq belgilanadi. moslamalarning materiali va aniqligi quyidagicha yoziladi: ‒ aniqlik mk8-yog’och гост 3212-92; ‒ aniqlik mk5-metall гост 3212-92. yog’ochdan ishlab chiqilgan moslamalar to’plamining aniqligi, гост 3212-92 bo’yicha 5 sinfga bo’linadi. metalldan ishlab chiqilgan moslamalar to’plamining aniqligi, гост 3212-92 bo’yicha 8 sinfga bo’linadi. moslama yordamida detalning tashqari shakli olinadi. quyma detalning ichki bo’shliqlarini, teshiklarini o’zak (sterjen) yordamida tayyorlab olinadi. quymakorlik qotishmalari soviganda kirishadi. turli metallarning kirishishi har xil, masalan kulrang cho’yan 1% kirishadi, po’latlar – 2%, bolg’alanuvchan cho’yan 1,8%. shuning uchun moslamalarni loyihalashda kirishish foizi hisobga olinib, uning o’lchovlarining kirishish foizi qo’shib tayyorlanadi. masalan 100 sm uzunligi bo’lgan kulrang cho’yan quymaning moslamasi (modeli) 101 sm qilib tayyorlanadi. moslamalar to’plamiga o’zak yashigi, opokalar, quyish tizimi moslamalari, o’zaklar quritiladigan, metalldan yasalgan maxsus konduktorlar (shakliga mos temir taxtachalar), moslama (model) tagi taxtachasi va boshqalar kiradi (4-rasm). 4-rasm. quymakorlik moslamalari: a) detal moslamasi; b) o’zak qutisi; d) quyish tizimi …

4 / 11

ylashishi mumkin. qoliplovchi qiyaliklar faqat sirtqi belgilarga qo’llaniladi. yuqoridagi belgilar uchun o’yiqlar 5-100; pastki belgilar uchun esa 3-70 olinadi [5]. 3 yog’ochdan yasalgan moslamalar yog’och moslamalarning o’tkir burchaklari o’yimi yelimlash, zamazkalash, plastmassa bilan profillash orqali o’yiqlanib (galtellanib) tayyorlanadi. quyma buyumga metall kesuvchi stanoklarda ishlov beriladigan joylarda mexanik ishlov berish uchun quyum (pripusk) ko’zda tutilgan. quyumning hajmi гост 26645-85 bo’yicha belgilanadi. yog’ochdan yasalgan moslamalar uch sinfga bo’linadi: birinchi sinf mahsulotlari ko’p seriyali ishlab chiqarishga mo’ljallangan va promodel uchun (moslamani tayyorlash uchun moslama) belgilangan 4-rasm. promodel uchun ikki marta kirishishni, moslamaning qotishmasini va quymaning kirishishini hisobga olish kerak. ikkinchi sinfda moslamalarning cheklangan sonida qolip tayyorlash uchun belgilangan. bu moslamalar uchun ishlatiladigan materiallarning sifatiga talab pastroq bo’ladi va moslamalarni olxa, archa, qarag’aydan ishlab chiqarsa bo’ladi. uchinchi sinfdagi moslamalar turli quymalar uchun mo’ljallangan. moslama materiali sifatida qarag’ay, qora qarag’ay va boshqalar bo’lishi mumkin. uchinchi sinf moslamalarini ishlatilgandan so’ng buzib tashlanadi. uchta sinfga bo’lingan puxtaligiga …

5 / 11

i o’rnatilganligini tekshirish va quyish aniqligini nazorat qilishda qo’llanadi. hulosa quymani tayyorlab olishda quymakorlik moslamalarini aniq va sifatli quyma olishda ahamiyati katta. qum-gilli qoliplar o’zini arzonligi, qulayligini hisobga olganda hali ko’p yillar qolipni tayyorlashda birinchi o’rinda turadi. aniq quymani olish qumlarni, gillarni, aralashmalarni sifatiga bog’liq. regenerasiya jarayoni ko’p ishlatilinadigan qumlarni tejashga imkoniyat beradi. adabiyotlar 1. производство сталных отливок, под ред. я.я.козлова, москва, мисис, 2003, 347. 2. а.муйнов. получение отливок вакуумно-пленочным методом, бухоро, 1972, 46. 3. специальные способы литья, под ред. б.б.гуляева, машиностроение, 1971, 255. 4. н.н.рубцов, в.в.балабин, м.н.воробев. литейные формы, машгиз, 1959 5. s.a. rasulov, n.d. turaxodjayev. metallurgiyada quyish texnologiyasi, toshkent, cho’lpon, 2007, 209. 6. технология литейного производства, литье в песчаные формы, учебник, под ред. а.п.трухова, академа, 2005, 525. 7. с.с.жуковский, а.м.лясс, формы и стержнииз холоднотвердеющих смесей, м, маш., 1978, 221. 8. mahi sahoo and sudhari sahu principles of metall casting, 3-rd edition, 2014, 765p, new york. 9. м.н.сосненко, современные …
