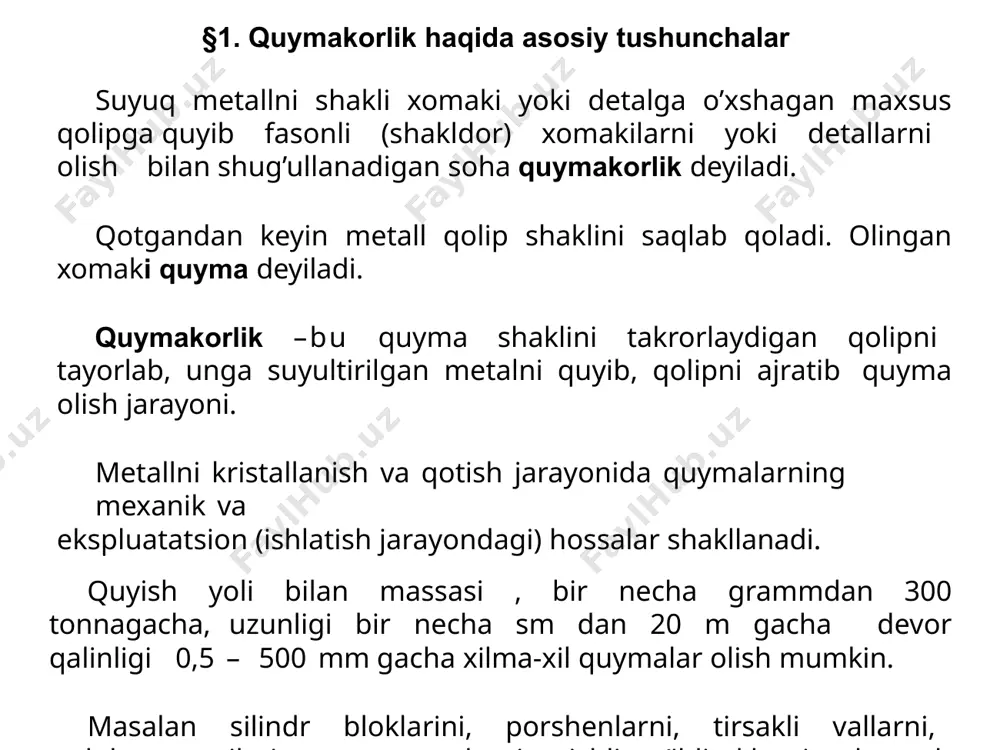

слайд 1 1 qobiqli qolibga quyma olish 1.quymakorlik haqida asosiy tushunchalar 2.qoliplarda qyuma olish. 3.quyma olish turlari. suyuq metallni shakli xomaki yoki detalga o’xshagan maxsus qolipga quyib fasonli (shakldor) xomakilarni yoki detallarni olish bilan shug’ullanadigan soha quymakorlik deyiladi. qotgandan keyin metall qolip shaklini saqlab qoladi. olingan xomaki quyma deyiladi. quymakorlik –bu quyma shaklini takrorlaydigan qolipni tayorlab, unga suyultirilgan metalni quyib, qolipni ajratib quyma olish jarayoni. metallni kristallanish va qotish jarayonida quymalarning mexanik va ekspluatatsion (ishlatish jarayondagi) hossalar shakllanadi. quyish yoli bilan massasi , bir necha grammdan 300 tonnagacha, uzunligi bir necha sm dan 20 m gacha devor qalinligi 0,5 – 500 mm gacha xilma-xil quymalar olish mumkin. masalan silindr bloklarini, porshenlarni, tirsakli vallarni, reduktor qutilari va qopqoqlarni, tishli g’ildiraklarni, dastgoh staninalarini, prokat stanlarning staninalarni, turbina kurraklarini. 2 §1. quymakorlik haqida asosiy tushunchalar quymalarni olish texnologiyasi bo’yicha bir nechta usullar mavjud: qumli qoliplarda, metall qoliplarda, qobiqli qoliplar yordamida, eruvchan modellar yordamida, …

2 / 20

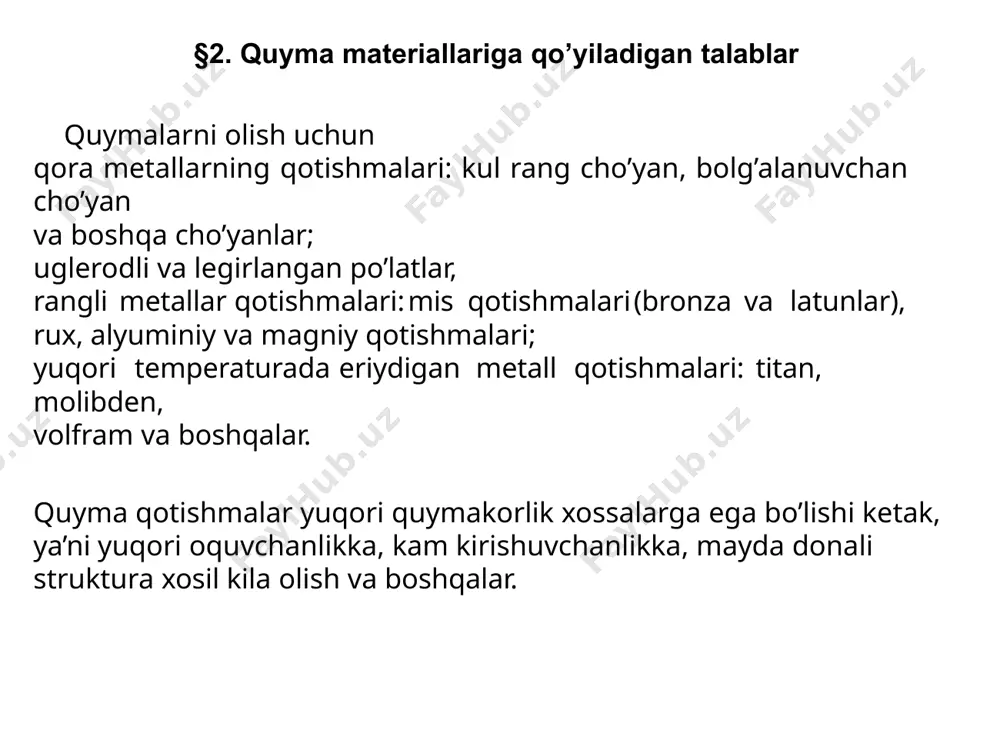

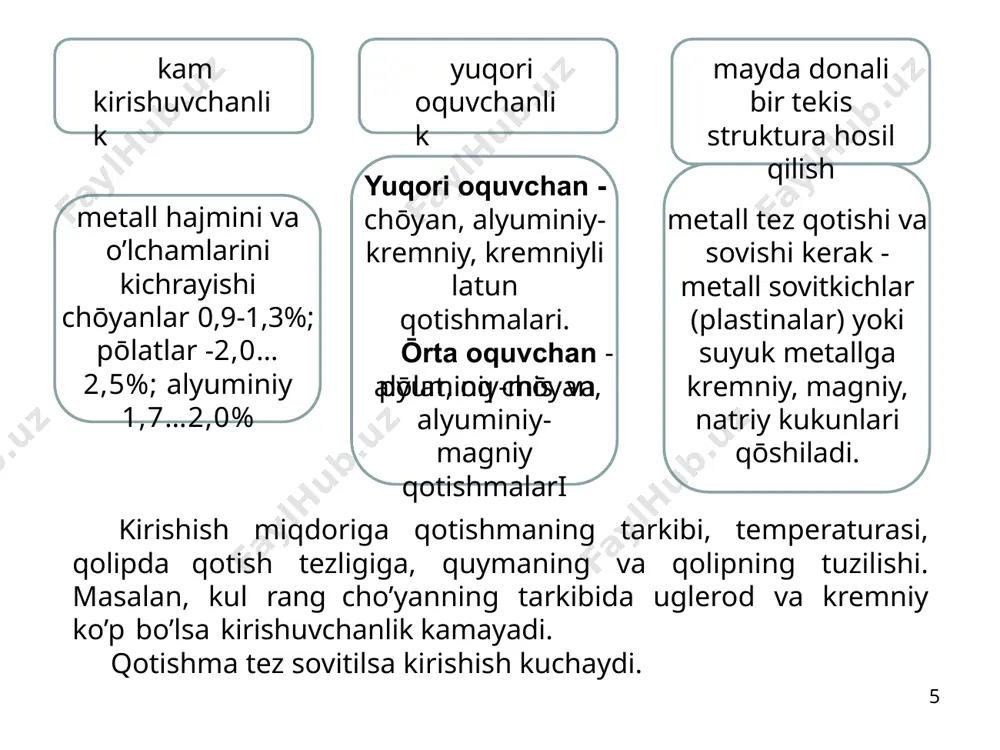

qalar. quyma qotishmalar yuqori quymakorlik xossalarga ega bo’lishi ketak, ya’ni yuqori oquvchanlikka, kam kirishuvchanlikka, mayda donali struktura xosil kila olish va boshqalar. kam kirishuvchanlik yuqori oquvchanlik mayda donali bir tеkis struktura hosil qilish mеtall tеz qotishi va sovishi kеrak - metall sovitkichlar (plastinalar) yoki suyuk metallga krеmniy, magniy, natriy kukunlari qōshiladi. mеtall hajmini va o’lchamlarini kichrayishi chōyanlar 0,9-1,3%; pōlatlar -2,0…2,5%; alyuminiy 1,7…2,0% yuqori oquvchan - chōyan, alyuminiy- krеmniy, krеmniyli latun qotishmalari. ōrta oquvchan - pōlat, oq chōyan, 5 alyuminiy-mis va alyuminiy- magniy qotishmalari kirishish miqdoriga qotishmaning tarkibi, temperaturasi, qolipda qotish tezligiga, quymaning va qolipning tuzilishi. masalan, kul rang cho’yanning tarkibida uglerod va kremniy ko’p bo’lsa kirishuvchanlik kamayadi. qotishma tez sovitilsa kirishish kuchaydi. quymani tayorlash texnologiyasi 6 qoliplar aralashmasiga quyidagilar kiradi: kvarts qumi, gil va tegishli xossalarga erishish uchun qo’shiladigan materiallar (grafit, yog’och qipig’i, mazut, moy, komir kukuni) suv. sterjenlar tayyorlash uchun suv o’rniga suyuq shisha qo’shladi qolip aralashmasi o’tga chidamli, …

3 / 20

larda uchta usulda zichlanadi: a) tepadan presslash usuli; б) sakratish usuli; в) aralashmani otib qolipni toldirish usuli. qolip aralashmalarning zichlas 10 §5 quymalarda uchraydigan nuqsonlar va ularning sabablari quyma nuqsonlari ikkita guruhga bo’linadi: tashqi nuqsonlar (qumli bo’shliqlar, qiyshayish, kam quyish va boshqalar) va ichki nuqsonlar (kirishish va gaz bo’shliqlari, issiq va soviq darzlar va boshqalar). qolip va sterjen materiallari yetarli darajada mustahkam bo’lmagani, qolip yaxshi zichlanmagani uchun quyma tanasida qumli bo’shliqlar xosil bo’ladi. 11 qobiqli qoliplarni tayyorlash uchun kvarts qumi 5-6% pulver bakelit (smolaning bir turi) bilan aralashtiriladi qobiqli qoliplar yordamida quyma olish. 12 13 qobiqli qoliplar yordamida quyma olish ketma-ketligi 1) qutiga qolip aralashmasi, ustiga 220…250°с ga metall model bilan model plitasi o’rnatiladi (model qizdirilgan quti icihga qaratilgan). quti ag’dariladi va bu holatda 15-20 soniya turadi. 6-10 mmli erigan smola hisobiga qobiq paydo bo’ladi. qobiq plita bilan birga 1-3 daqiqaga 250…300°с qizdiriladi va qattiqlashadi. xuddi shunday qobiqni ikkinchi yarimi …

4 / 20

ang chōyanlardan, lеgirlangan pōlatlardan tayorlanadi. metall qolipni issiq metallni qoyish uchn tayorlash: 1) qoliplar mеtall quyishdan oldin 100...3000c tеmpеraturagacha qizdiriladi, bu qolipni issik mеtall quyilganda darz kеtishidan saqlaydi. 15 quyma sirti sillik bōlish uchun qolip ichki yuzalariga ōtga bōyoq yoki bōr, grafit, suyuq shisha suv aralashmasi 2) chidamli surkaladi. 3) mеtall qoliplarning ish muddatlarini oshirish uchun ular devorlardagi kanallar orqali suv bilan sovitiladi. metallarni bosim ostida quyish. presslash kamera 1 qizib turgan joylashgan va atrofidagi idishda erigan metall porhshen 3 tepaga qo’tarilanganda 2 teshiklardan presslash kameraga o’tadi. porsyen pastga yurganda metall bosim bilan press-forma 4 ga qarab harakatlanadi. bu usulning asosiy afzalliklari: qolip aralashmasi kerak emas, ish sharoitlari yazshilanadi; quymalarning mexanik xossalari, aniqligi va yuza tozaligi oshadi; ish unumi oshadi; bitta qolip ko’p marta ishlatiladi; 16 metall qoliplarga suyuq metall bosim ostida beriladi. bu usul bilan yirik seriyalab va ko’plab ishlab chiqarishda misdan tayyorlangan quymalarni 30 kg gacha, alyuminiydan - …

5 / 20

pg image6.jpg image7.jpg image8.jpg image9.jpg image10.jpg image11.png image12.jpg image13.jpg image14.jpg media1.mp4 image15.png
