davriy sinyallarni spektrlari tadqiq etish
Sahifa ko'rinishi (4 sahifa)
Pastga aylantiring 👇

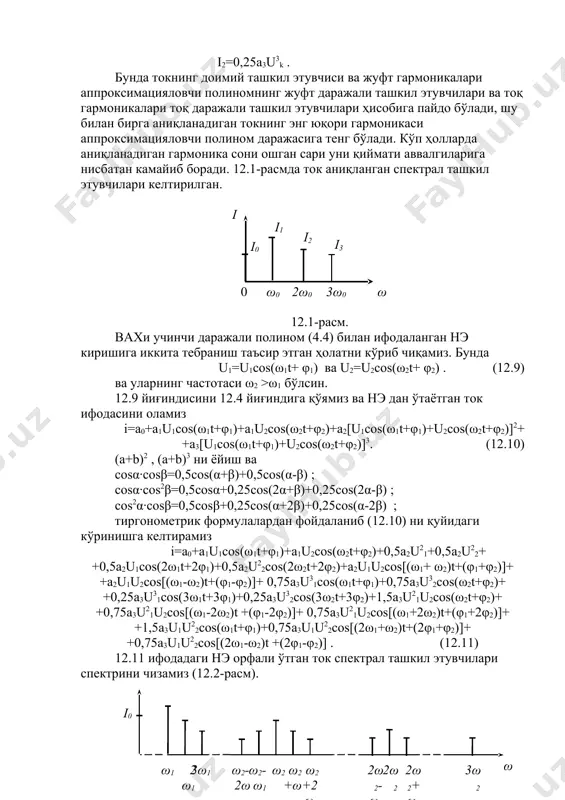

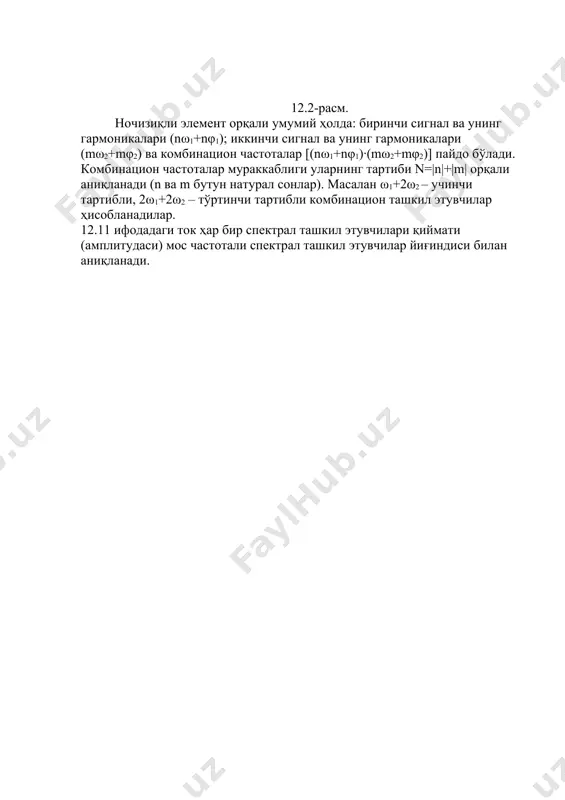

![os2α∙cosβ=0,5cosβ+0,25cos(α+2β)+0,25cos(α-2β) ; тиргонометрик формулалардан фойдаланиб (12.10) ни қуйидаги кўринишга келтирамиз i=a0+a1u1cos(ω1t+φ1)+a1u2cos(ω2t+φ2)+0,5a2u21+0,5a2u22+ +0,5a2u1cos(2ω1t+2φ1)+0,5a2u22cos(2ω2t+2φ2)+a2u1u2cos[(ω1+ ω2)t+(φ1+φ2)]+ +a2u1u2cos[(ω1-ω2)t+(φ1-φ2)]+ 0,75a3u31cos(ω1t+φ1)+0,75a3u32cos(ω2t+φ2)+ +0,25a3u31cos(3ω1t+3φ1)+0,25a3u32cos(3ω2t+3φ2)+1,5a3u21u2cos(ω2t+φ2)+ +0,75a3u21u2cos[(ω1-2ω2)t +(φ1-2φ2)]+ 0,75a3u21u2cos[(ω1+2ω2)t+(φ1+2φ2)]+ +1,5a3u1u22cos(ω1t+φ1)+0,75a3u1u22cos[(2ω1+ω2)t+(2φ1+φ2)]+ +0,75a3u1u22cos[(2ω1-ω2)t +(2φ1-φ2)] . (12.11) 12.11 ифодадаги нэ орфали ўтган ток спектрал ташкил этувчилари спектрини чизамиз (12.2-расм). ω1 2ω1 3ω1 ω2 ω2-ω1 ω2-2ω1 ω2+ω1 ω2+2ω1 2ω2 2ω2-ω1 2ω2+ω1 3ω2 ω i0 12.2-расм. ночизиқли элемент орқали умумий ҳолда: биринчи сигнал ва унинг гармоникалари (nω1+nφ1); иккинчи сигнал ва унинг гармоникалари (mω2+mφ2) ва комбинацион частоталар [(nω1+nφ1)∙(mω2+mφ2)] пайдо бўлади. комбинацион частоталар мураккаблиги уларнинг тартиби n=|n|+|m| орқали аниқланади (n ва m бутун натурал сонлар). масалан ω1+2ω2 – учинчи тартибли, 2ω1+2ω2 – тўртинчи тартибли комбинацион ташкил этувчилар ҳисобланадилар. 12.11 ифодадаги ток ҳар бир спектрал ташкил этувчилари қиймати (амплитудаси) мос частотали спектрал ташкил этувчилар йиғиндиси билан аниқланади. oleobject3.bin image4.wmf oleobject4.bin image5.png image1.wmf oleobject1.bin image2.wmf oleobject2.bin image3.wmf ; 4 1 , 3 1 , 2 1 2 1 = w w ( ) å j + w = n …](/media/previews/pages/preview_gQnhcAI.webp "davriy sinyallarni spektrlari tadqiq etish - 3-sahifa")
Ko'proq o'qimoqchimisiz?
Barcha 4 sahifani Telegram orqali bepul yuklab oling.
To'liq faylni yuklab olish"davriy sinyallarni spektrlari tadqiq etish" haqida

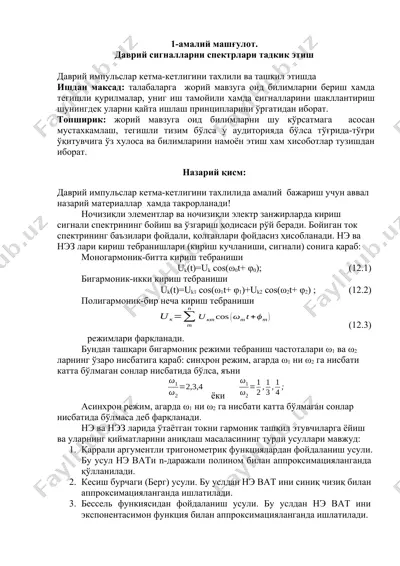

1-амалий машғулот. даврий сигналларни спектрлари тадкик этиш даврий импульслар кетма-кетлигини тахлили ва ташкил этишда ишдан максад: талабаларга жорий мавзуга оид билимларни бериш хамда тегишли қурилмалар, униг иш тамойили хамда сигналларини шакллантириш шунингдек уларни қайта ишлаш принципларини ўргатидан иборат. топширик: жорий мавзуга оид билимларни шу кўрсатмага асосан мустахкамлаш, тегишли тизим бўлса у аудиторияда бўлса тўғрида-тўғри ўқитувчига ўз хулоса ва билимларини намоён этиш хам хисоботлар тузишдан иборат. назарий қисм: даврий импульслар кетма-кетлигини тахлилида амалий бажариш учун аввал назарий материаллар хамда такрорланади! ночизиқли элементлар ва ночизиқли электр занжирларда кириш сигнали спектрининг бойиш ва ўзгариш ҳодисаси рўй беради. бойиган ток спектрининг баъзилари ...
Bu fayl DOCX formatida 4 sahifadan iborat (116,5 KB). "davriy sinyallarni spektrlari tadqiq etish"ni yuklab olish uchun chap tomondagi Telegram tugmasini bosing.
