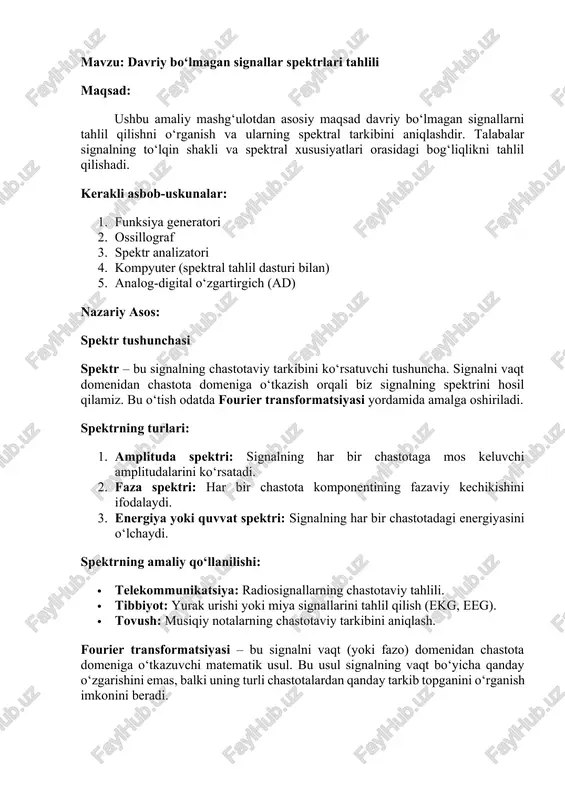

mavzu: davriy bo‘lmagan signallar spektrlari tahlili maqsad: ushbu amaliy mashg‘ulotdan asosiy maqsad davriy bo‘lmagan signallarni tahlil qilishni o‘rganish va ularning spektral tarkibini aniqlashdir. talabalar signalning to‘lqin shakli va spektral xususiyatlari orasidagi bog‘liqlikni tahlil qilishadi. kerakli asbob-uskunalar: 1. funksiya generatori 2. ossillograf 3. spektr analizatori 4. kompyuter (spektral tahlil dasturi bilan) 5. analog-digital o‘zgartirgich (ad) nazariy asos: spektr tushunchasi spektr – bu signalning chastotaviy tarkibini ko‘rsatuvchi tushuncha. signalni vaqt domenidan chastota domeniga o‘tkazish orqali biz signalning spektrini hosil qilamiz. bu o‘tish odatda fourier transformatsiyasi yordamida amalga oshiriladi. spektrning turlari: 1. amplituda spektri: signalning har bir chastotaga mos keluvchi amplitudalarini ko‘rsatadi. 2. faza spektri: har bir chastota komponentining fazaviy kechikishini ifodalaydi. 3. energiya yoki quvvat spektri: signalning har bir chastotadagi energiyasini o‘lchaydi. spektrning amaliy qo‘llanilishi: · telekommunikatsiya: radiosignallarning chastotaviy tahlili. · tibbiyot: yurak urishi yoki miya signallarini tahlil qilish (ekg, eeg). · tovush: musiqiy notalarning chastotaviy tarkibini aniqlash. fourier transformatsiyasi – bu …

2 / 1

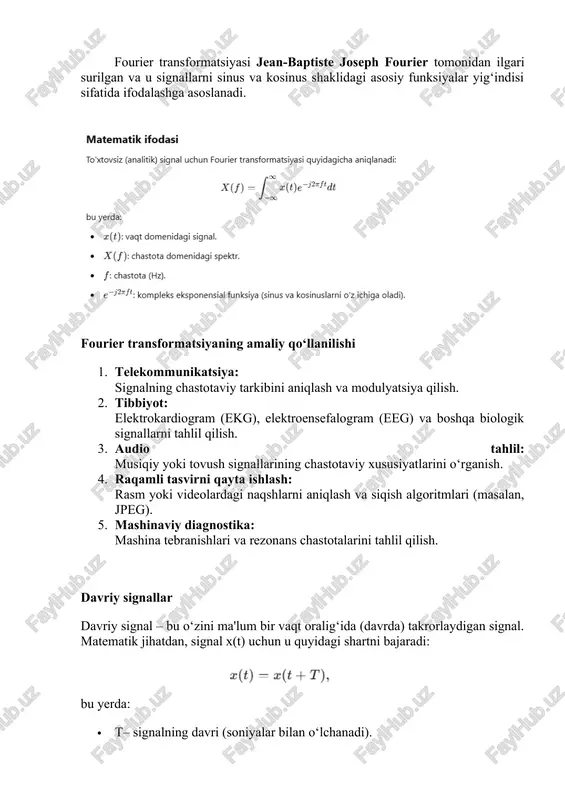

ing chastotaviy xususiyatlarini o‘rganish. 4. raqamli tasvirni qayta ishlash: rasm yoki videolardagi naqshlarni aniqlash va siqish algoritmlari (masalan, jpeg). 5. mashinaviy diagnostika: mashina tebranishlari va rezonans chastotalarini tahlil qilish. davriy signallar davriy signal – bu o‘zini ma'lum bir vaqt oralig‘ida (davrda) takrorlaydigan signal. matematik jihatdan, signal x(t) uchun u quyidagi shartni bajaradi: bu yerda: · t– signalning davri (soniyalar bilan o‘lchanadi). · – signalning chastotasi (gertsda o‘lchanadi). davriy signallarning xususiyatlari: · vaqt o‘qi bo‘ylab muayyan davr (t) davomida o‘zgaradi va takrorlanadi. · ular oddiy yoki murakkab shaklda bo‘lishi mumkin. · fourier qatorlari yordamida davriy signallarni sinusoidlar yig‘indisi sifatida ifodalash mumkin. davriy bo‘lmagan signallar davriy bo‘lmagan signallar oddiy davriy signallardan farqli ravishda spektrda uzluksiz spektral tarkibga ega bo‘lishadi. ular sinxronlashmagan yoki takrorlanmaydigan signallar bo‘lib, bu signallarning spektrlari uzluksiz bo‘lib, ko‘plab chastotalarni o‘z ichiga oladi. masalan, uzluksiz impulslar yoki o‘zgaruvchan davriy komponentlarga ega signallar davriy bo‘lmagan signallarga misol bo‘ladi. davriy bo‘lmagan …

3 / 1

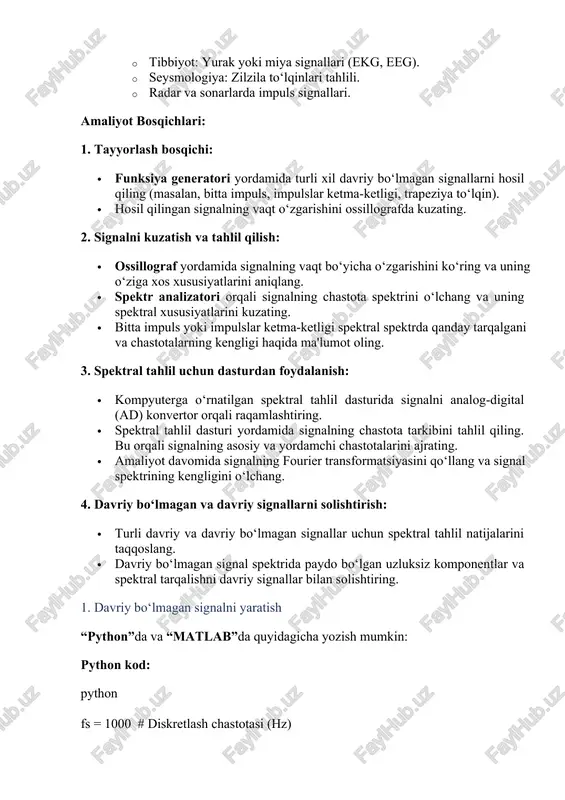

lanilish: 1. davriy signallar: · telekommunikatsiya: radio va televideniya signallari. · elektromexanik tizimlar: elektromotorlarning harakatini tahlil qilish. 2. davriy bo‘lmagan signallar: · tibbiyot: yurak yoki miya signallari (ekg, eeg). · seysmologiya: zilzila to‘lqinlari tahlili. · radar va sonarlarda impuls signallari. amaliyot bosqichlari: 1. tayyorlash bosqichi: · funksiya generatori yordamida turli xil davriy bo‘lmagan signallarni hosil qiling (masalan, bitta impuls, impulslar ketma-ketligi, trapeziya to‘lqin). · hosil qilingan signalning vaqt o‘zgarishini ossillografda kuzating. 2. signalni kuzatish va tahlil qilish: · ossillograf yordamida signalning vaqt bo‘yicha o‘zgarishini ko‘ring va uning o‘ziga xos xususiyatlarini aniqlang. · spektr analizatori orqali signalning chastota spektrini o‘lchang va uning spektral xususiyatlarini kuzating. · bitta impuls yoki impulslar ketma-ketligi spektral spektrda qanday tarqalgani va chastotalarning kengligi haqida ma'lumot oling. 3. spektral tahlil uchun dasturdan foydalanish: · kompyuterga o‘rnatilgan spektral tahlil dasturida signalni analog-digital (ad) konvertor orqali raqamlashtiring. · spektral tahlil dasturi yordamida signalning chastota tarkibini tahlil qiling. bu orqali …

4 / 1

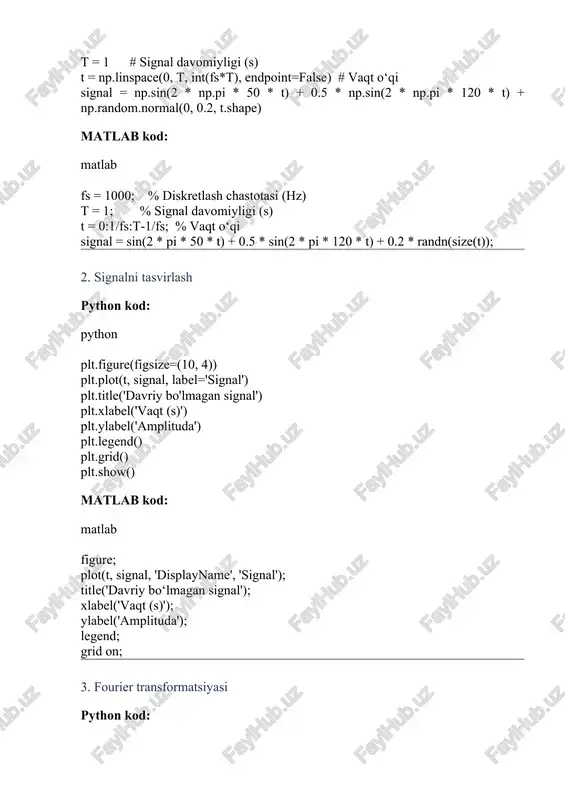

120 * t) + np.random.normal(0, 0.2, t.shape) matlab kod: matlab fs = 1000; % diskretlash chastotasi (hz) t = 1; % signal davomiyligi (s) t = 0:1/fs:t-1/fs; % vaqt o‘qi signal = sin(2 * pi * 50 * t) + 0.5 * sin(2 * pi * 120 * t) + 0.2 * randn(size(t)); 2. signalni tasvirlash python kod: python plt.figure(figsize=(10, 4)) plt.plot(t, signal, label='signal') plt.title('davriy bo'lmagan signal') plt.xlabel('vaqt (s)') plt.ylabel('amplituda') plt.legend() plt.grid() plt.show() matlab kod: matlab figure; plot(t, signal, 'displayname', 'signal'); title('davriy bo‘lmagan signal'); xlabel('vaqt (s)'); ylabel('amplituda'); legend; grid on; 3. fourier transformatsiyasi python kod: python n = len(t) # nuqtalar soni yf = fft(signal) # fourier transformatsiyasi xf = fftfreq(n, 1 / fs) # chastota komponentlari # ijobiy chastotalarni ajratish pos_mask = xf >= 0 xf = xf[pos_mask] yf = 2.0 / n * np.abs(yf[pos_mask]) matlab kod: matlab n = length(t); % nuqtalar soni yf = fft(signal); % fourier …

5 / 1

f = fft(signal); % fourier transformatsiyasi xf = (0:n-1)*(fs/n); % chastota komponentlari % ijobiy chastotalarni ajratish xf = xf(1:n/2+1); yf = 2 * abs(yf(1:n/2+1)) / n; % spektrni chizish figure; plot(xf, yf, 'displayname', 'spektr'); title('spektral tahlil'); xlabel('chastota (hz)'); ylabel('amplituda'); legend; grid on; savollar: 1. davriy bo‘lmagan signal spektri qanday xususiyatlarga ega? 2. impuls yoki trapeziya shaklidagi signalning spektri davriy sinusoida yoki to‘rtburchak signallardan qanday farqlanadi? 3. davriy bo‘lmagan signalning spektral kengligi nimalarga bog‘liq? xulosa: bu amaliyot davomida talabalar davriy bo‘lmagan signallar spektrlari bilan davriy signallarning spektrlari orasidagi farqni tushunadilar. shuningdek, bu tahlil orqali signalning vaqt va chastota sohalaridagi xususiyatlari o‘rganiladi, bu esa real amaliyotlarda davriy bo‘lmagan signallar bilan ishlashda yordam beradi. image1.png image2.png matematik ifodasi to'xtovsiz (analitik) signal uchun fourier transformatsiyasi quyidagicha aniqlanadi: x)= f 2(the psat bu yerda: * 2(t): vagt domenidagi signal. * x(f):chastota domenidagi spektr. © f:chastota (hz). « ert. kompleks eksponensial funksiya (sinus va kosinuslarni o’z …
