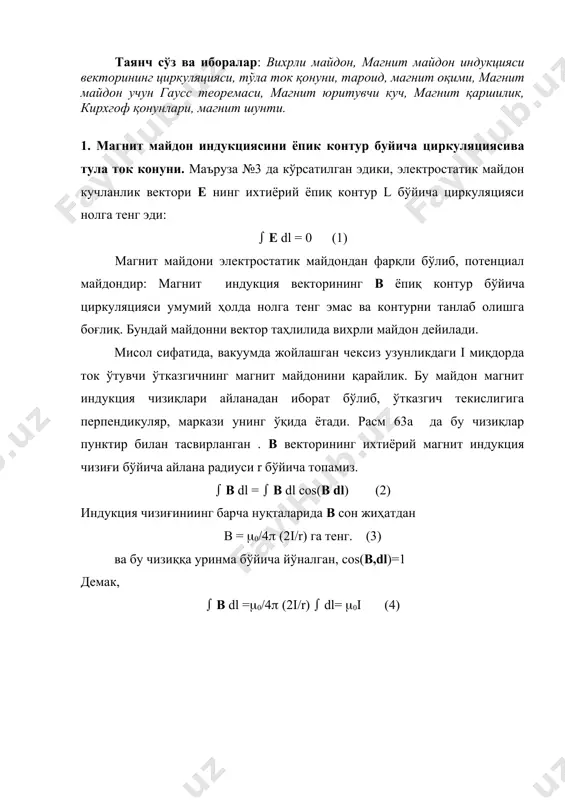

1403872207_48203.doc тўла ток қонуни тўла ток қонуни. магнит занжирларини ҳисоблаш режа: 1. магнит майдон индукциясини ёпик контур буйича циркуляцияси ва тула ток конуни. 2. циркуляция теоремасидан тўғри чизикли, айланма ва чексиз узунликдаги соленоиднинг магнит майдон индукцияси ва кучланганлигини хисоблаш. майдони. 3. магнит оқими. 4.магнит занжирининг қонунлари. 5. магнит занжирлари учун кирхгоф тенгламалари. таянч сўз ва иборалар: вихрли майдон, магнит майдон индукцияси векторининг циркуляцияси, тўла ток қонуни, тароид, магнит оқими, магнит майдон учун гаусс теоремаси, магнит юритувчи куч, магнит қаршилик, кирхгоф қонунлари, магнит шунти. 1. магнит майдон индукциясини ёпик контур буйича циркуляциясива тула ток конуни. маъруза №3 да кўрсатилган эдики, электростатик майдон кучланлик вектори е нинг ихтиёрий ёпиқ контур l бўйича циркуляцияси нолга тенг эди: ( e dl = 0 (1) магнит майдони электростатик майдондан фарқли бўлиб, потенциал майдондир: магнит индукция векторининг в ёпиқ контур бўйича циркуляцияси умумий ҳолда нолга тенг эмас ва контурни танлаб олишга боғлиқ. бундай майдонни вектор таҳлилида …

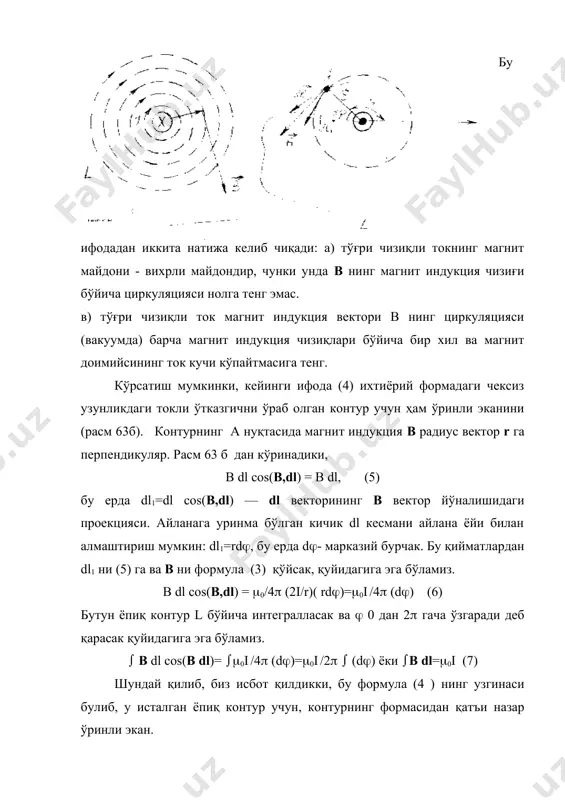

чизиқлари бўйича бир хил ва магнит доимийсининг ток кучи кўпайтмасига тенг. кўрсатиш мумкинки, кейинги ифода (4) ихтиёрий формадаги чексиз узунликдаги токли ўтказгични ўраб олган контур учун ҳам ўринли эканини (расм 63б). контурнинг а нуқтасида магнит индукция в радиус вектор r га перпендикуляр. расм 63 б дан кўринадики, b dl cos(b,dl) = b dl, (5) бу ерда dl1=dl cos(b,dl) — dl векторининг в вектор йўналишидаги проекцияси. айланага уринма бўлган кичик dl кесмани айлана ёйи билан алмаштириш мумкин: dl1=rd(, бу ерда d(- марказий бурчак. бу қийматлардан dl1 ни (5) га ва в ни формула (3) қўйсак, қуйидагига эга бўламиз. b dl cos(b,dl) = (0/4( (2i/r)( rd()=(0i /4( (d() (6) бутун ёпиқ контур l бўйича интегралласак ва ( 0 дан 2( гача ўзгаради деб қарасак қуйидагига эга бўламиз. ( b dl cos(b dl)= ((0i /4( (d()=(0i /2( ( (d() ёки (b dl=(0i (7) шундай қилиб, биз исбот қилдикки, бу формула (4 ) нинг …

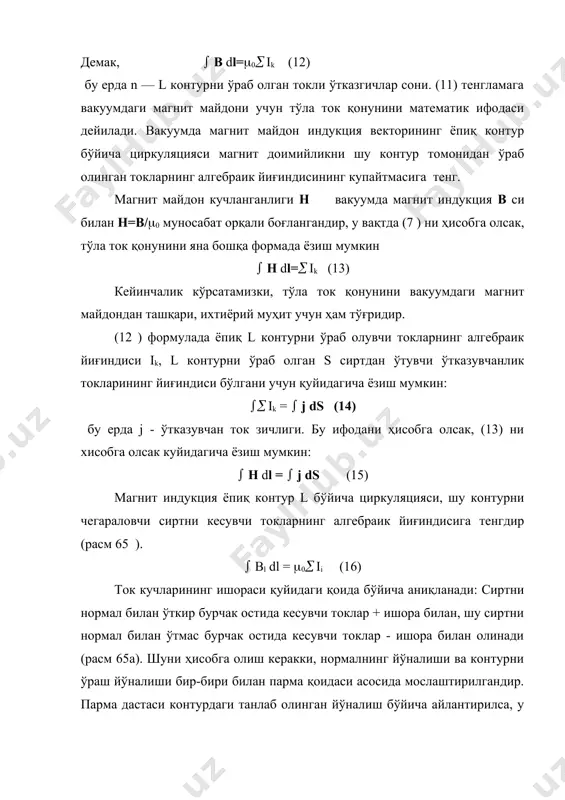

окли ўтказгичлар сони. (11) тенгламага вакуумдаги магнит майдони учун тўла ток қонунини математик ифодаси дейилади. вакуумда магнит майдон индукция векторининг ёпиқ контур бўйича циркуляцияси магнит доимийликни шу контур томонидан ўраб олинган токларнинг алгебраик йиғиндисининг купайтмасига тенг. магнит майдон кучланганлиги н вакуумда магнит индукция в си билан h=b/(0 муносабат орқали боғлангандир, у вақтда (7 ) ни ҳисобга олсак, тўла ток қонунини яна бошқа формада ёзиш мумкин ( h dl=( ik (13) кейинчалик кўрсатамизки, тўла ток қонунини вакуумдаги магнит майдондан ташқари, ихтиёрий муҳит учун ҳам тўғридир. (12 ) формулада ёпиқ l контурни ўраб олувчи токларнинг алгебраик йиғиндиси ik, l контурни ўраб олган s сиртдан ўтувчи ўтказувчанлик токларининг йиғиндиси бўлгани учун қуйидагича ёзиш мумкин: (( ik = ( j ds (14) бу ерда j - ўтказувчан ток зичлиги. бу ифодани ҳисобга олсак, (13) ни хисобга олсак куйидагича ёзиш мумкин: ( h dl = ( j ds (15) магнит индукция ёпиқ контур l бўйича …

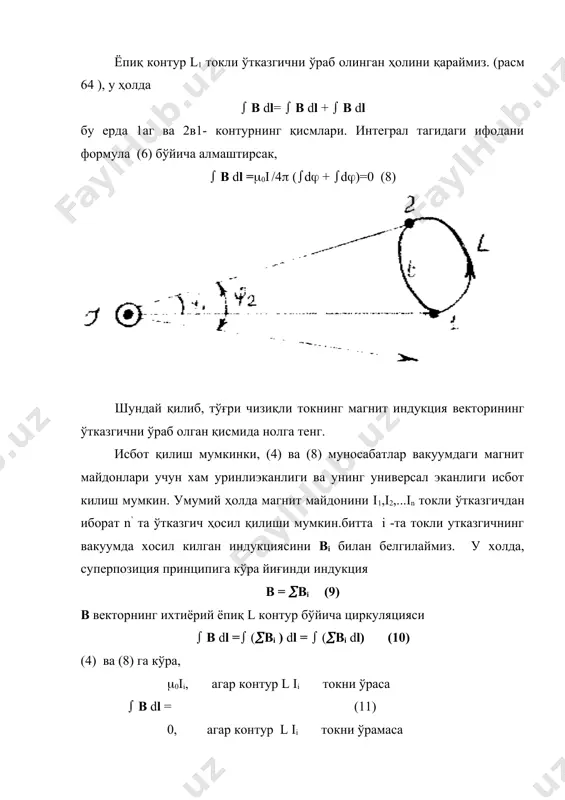

циркуляция теоремаси умумий ҳолда магнит индукциясини ҳисоблаш имконини бермайди, чунки у интеграл белгиси остида турибди. лекин баъзи содда ҳолларда, майдон симметрияга эга бўлган ҳолларда, ёпиқ контур танлаб олиш мумкин, унинг барча участкаларида bl(0, bl=b=const. бу вақтда циркуляция ифодасида интегралдан ташқарига магнит индукциясини чиқариш мумкин ва енгил ҳисоблаш мумкин. мисол сифатида чексиз узунликдаги соленоидни қараймиз. 2. циркуляция теоремасидан тўғри чизикли, айланма ва чексиз узунликдаги соленоиднинг магнит майдон индукцияси ва кучланганлигини хисоблаш. 2.1 тўғри чизикли токнинг хосил килган магнит майдон индукциясини хисоблаш. расм 63а дан куринадики, токни ураб олган контур концентрик халкалардан иборат ва ундан r масофадаги нуктада майдон индукциясини топиш керак булсин. циркуляция теоремаси (11)ни куллаб, хисоблаш кийин эмас. (bdl=(bdlcos(bdl) (1), b(dl булгани учун cos(bdl)=1 га тенг булади. иккинчидан айлананинг барч нукталарида индукция вектори доимий кийматга эга булади. шунинг учун уни интегралдан ташкарига чикариш мумкин, натижада (1) ифода куйидагига тенг булади: (b dl = ( bdlcos(bdl)=b(dl=2(rb (2) циркуляциянинг умумий теоремасига асосан, …

з узунликдаги соленоиднинг майдони. расм 66да реал соленоид майдонининг куч чизиқлари келтирилган. агар соленоидни чексиз узунлаштириб борилса, у вақтда магнит индукция чизиқлари соленоид ичида «тўғриланиб боради», соленоид ўқига параллел бўлган тўғри чизиқ формасига яқинлашади, соленоиддан ташқарида майдон нолга тенг бўлади. ана шундай чексиз узунликдаги соленоиднинг ички қисмидаги магнит индукциясини ҳисоблаймиз, циркуляция теоремасини қўллаймиз. бу теоремадан l контур ўрнига асеf тўғри бурчакли контурни оламиз, унинг ас томонлари узунлиги майдон ахтараётган нуқтадан ўтади, ва соленоид ўқига параллел, унга қарама-қарши бўлган томон ef соленоиддан ташқари ётади. (расм 66 ). бу контурнинг барча участкаларида, ас томондан ташқари bl га тенг, чунки defg участкада в=0, а сд ва ga участкаларга в вектор пепендикуляр. шунинг учун в векторнинг циркуляцияси бутун контур бўйича ас кеcма бўйича интегралга келтирилади: ( bl dl=(a bl dl ветор в ас тўғри чизиқ бўйича йўналган, симметрия тасаввурига кўра унинг барча нуқталарида бир хилдир, у вақтда вl=в=соnst. циркуляция учун ифода қуйидагича бўлади: ( …
