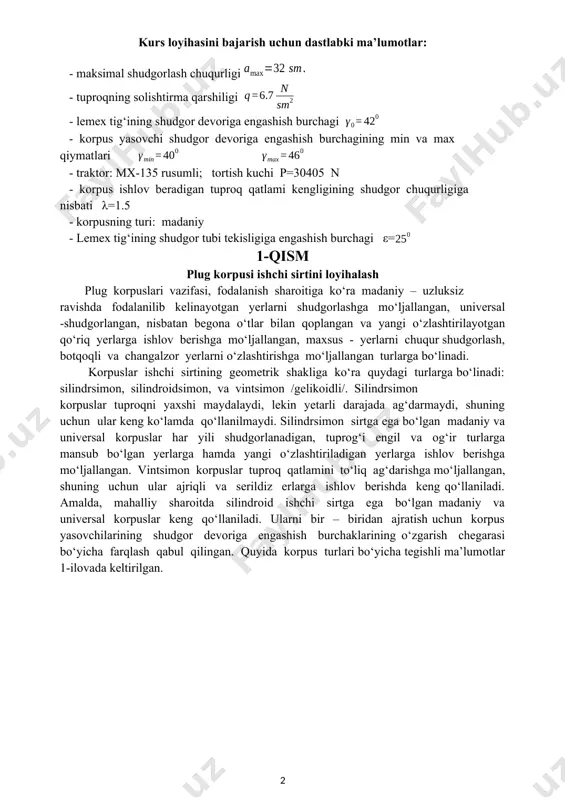

kurs loyihasini bajarish uchun dastlabki ma’lumotlar: - maksimal shudgorlash chuqurligi - tuproqning solishtirma qarshiligi - lemex tig‘ining shudgor devoriga engashish burchagi - korpus yasovchi shudgor devoriga engashish burchagining min va max qiymatlari - traktor: mx-135 rusumli; tortish kuchi p=30405 n - korpus ishlov beradigan tuproq qatlami kengligining shudgor chuqurligiga nisbati λ=1.5 - korpusning turi: madaniy - lemex tig‘ining shudgor tubi tekisligiga engashish burchagi ε= 1-qism plug korpusi ishchi sirtini loyihalash plug korpuslari vazifasi, fodalanish sharoitiga ko‘ra madaniy – uzluksiz ravishda fodalanilib kelinayotgan yerlarni shudgorlashga mo‘ljallangan, universal -shudgorlangan, nisbatan begona o‘tlar bilan qoplangan va yangi o‘zlashtirilayotgan qo‘riq yerlarga ishlov berishga mo‘ljallangan, maxsus - yerlarni chuqur shudgorlash, botqoqli va changalzor yerlarni o‘zlashtirishga mo‘ljallangan turlarga bo‘linadi. korpuslar ishchi sirtining geometrik shakliga ko‘ra quydagi turlarga bo‘linadi: silindrsimon, silindroidsimon, va vintsimon /gelikoidli/. silindrsimon korpuslar tuproqni yaxshi maydalaydi, lekin yetarli darajada ag‘darmaydi, shuning uchun ular keng ko‘lamda qo‘llanilmaydi. silindrsimon sirtga ega bo‘lgan madaniy va universal korpuslar …

2 / 36

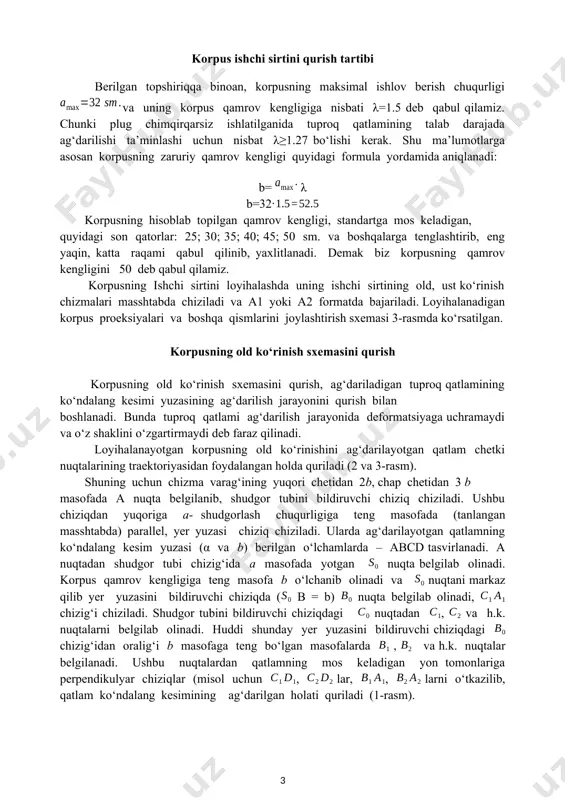

orpusning maksimal ishlov berish chuqurligiva uning korpus qamrov kengligiga nisbati λ=1.5 deb qabul qilamiz. chunki plug chimqirqarsiz ishlatilganida tuproq qatlamining talab darajada ag‘darilishi ta’minlashi uchun nisbat λ≥1.27 bo‘lishi kerak. shu ma’lumotlarga asosan korpusning zaruriy qamrov kengligi quyidagi formula yordamida aniqlanadi: b= λ b=32 korpusning hisoblab topilgan qamrov kengligi, standartga mos keladigan, quyidagi son qatorlar: 25; 30; 35; 40; 45; 50 sm. va boshqalarga tenglashtirib, eng yaqin, katta raqami qabul qilinib, yaxlitlanadi. demak biz korpusning qamrov kengligini 50 deb qabul qilamiz. korpusning ishchi sirtini loyihalashda uning ishchi sirtining old, ust ko‘rinish chizmalari masshtabda chiziladi va a1 yoki a2 formatda bajariladi. loyihalanadigan korpus proeksiyalari va boshqa qismlarini joylashtirish sxemasi 3-rasmda ko‘rsatilgan. korpusning old ko‘rinish sxemasini qurish korpusning old ko‘rinish sxemasini qurish, ag‘dariladigan tuproq qatlamining ko‘ndalang kesimi yuzasining ag‘darilish jarayonini qurish bilan boshlanadi. bunda tuproq qatlami ag‘darilish jarayonida deformatsiyaga uchramaydi va o‘z shaklini o‘zgartirmaydi deb faraz qilinadi. loyihalanayotgan korpusning old ko‘rinishini ag‘darilayotgan qatlam …

3 / 36

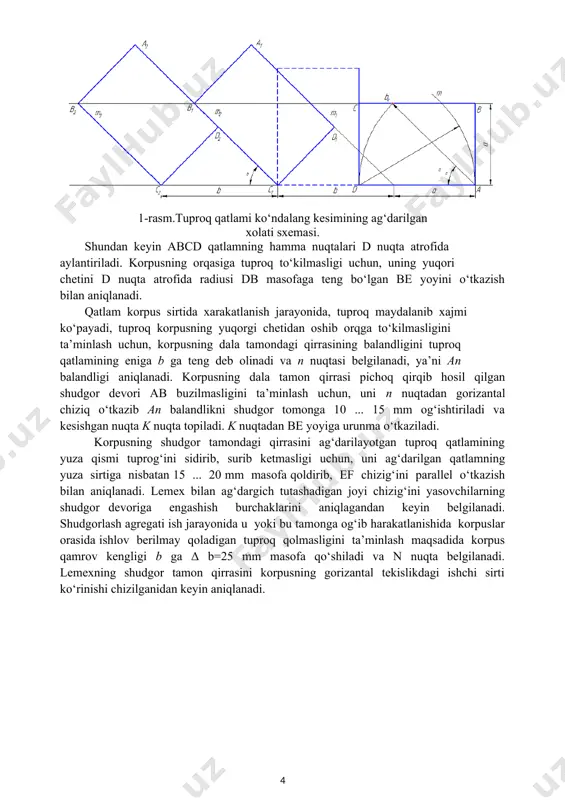

agi nuqtadan , va h.k. nuqtalarni belgilab olinadi. huddi shunday yer yuzasini bildiruvchi chiziqdagi chizig‘idan oralig‘i b masofaga teng bo‘lgan masofalarda , va h.k. nuqtalar belgilanadi. ushbu nuqtalardan qatlamning mos keladigan yon tomonlariga perpendikulyar chiziqlar (misol uchun , lar, , larni o‘tkazilib, qatlam ko‘ndalang kesimining ag‘darilgan holati quriladi (1-rasm). 1-rasm.tuproq qatlami ko‘ndalang kesimining ag‘darilgan xolati sxemasi. shundan keyin abcd qatlamning hamma nuqtalari d nuqta atrofida aylantiriladi. korpusning orqasiga tuproq to‘kilmasligi uchun, uning yuqori chetini d nuqta atrofida radiusi db masofaga teng bo‘lgan be yoyini o‘tkazish bilan aniqlanadi. qatlam korpus sirtida xarakatlanish jarayonida, tuproq maydalanib xajmi ko‘payadi, tuproq korpusning yuqorgi chetidan oshib orqga to‘kilmasligini ta’minlash uchun, korpusning dala tamondagi qirrasining balandligini tuproq qatlamining eniga b ga teng deb olinadi va n nuqtasi belgilanadi, ya’ni an balandligi aniqlanadi. korpusning dala tamon qirrasi pichoq qirqib hosil qilgan shudgor devori ab buzilmasligini ta’minlash uchun, uni n nuqtadan gorizantal chiziq o‘tkazib an balandlikni shudgor tomonga …

4 / 36

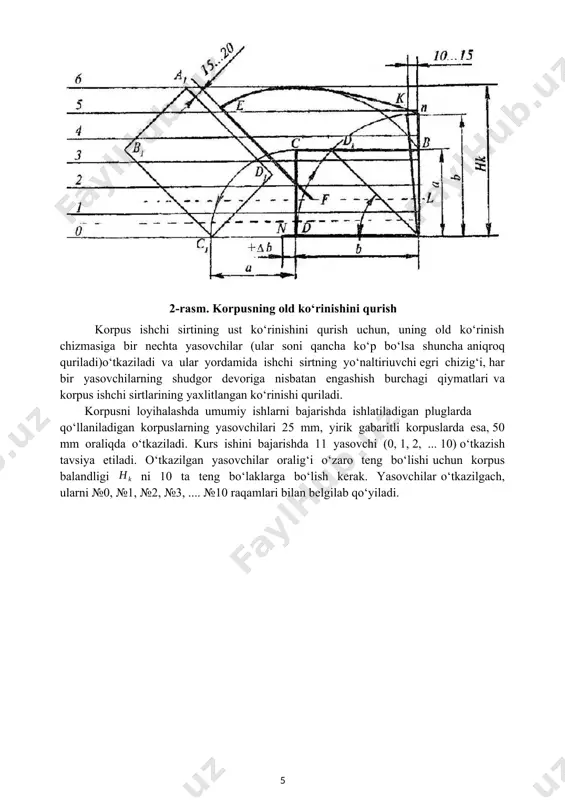

ikdagi ishchi sirti ko‘rinishi chizilganidan keyin aniqlanadi. 2-rasm. korpusning old ko‘rinishini qurish korpus ishchi sirtining ust ko‘rinishini qurish uchun, uning old ko‘rinish chizmasiga bir nechta yasovchilar (ular soni qancha ko‘p bo‘lsa shuncha aniqroq quriladi)o‘tkaziladi va ular yordamida ishchi sirtning yo‘naltiriuvchi egri chizig‘i, har bir yasovchilarning shudgor devoriga nisbatan engashish burchagi qiymatlari va korpus ishchi sirtlarining yaxlitlangan ko‘rinishi quriladi. korpusni loyihalashda umumiy ishlarni bajarishda ishlatiladigan pluglarda qo‘llaniladigan korpuslarning yasovchilari 25 mm, yirik gabaritli korpuslarda esa, 50 mm oraliqda o‘tkaziladi. kurs ishini bajarishda 11 yasovchi (0, 1, 2, ... 10) o‘tkazish tavsiya etiladi. o‘tkazilgan yasovchilar oralig‘i o‘zaro teng bo‘lishi uchun korpus balandligi ni 10 ta teng bo‘laklarga bo‘lish kerak. yasovchilar o‘tkazilgach, ularni №0, №1, №2, №3, .... №10 raqamlari bilan belgilab qo‘yiladi. 3-rasm. loyixalanayotgan korpus proeksiyasi va boshqa qismlarini joylashtitish sxemasi. yo‘naltiruvchi egri chiziqni qurish. odatda, yo‘naltiriuchi egri chiziq (yeech) sifatida doiraning bir qismi yoki parabola shaklida qabul qilinadi. universal korpusni loyihalashda …

5 / 36

biror bo‘sh joyiga joylashtirilishi mumukin. ammo, keyinchalik undan foydalanish qulay bo‘lishi uchun, uni 3-chi rasmda ko‘rsatilganidek joylashtirilgani ma’qul. korpusning gorizantal ko‘rinish chizmasini qurishni boshlash uchun korpusning old ko‘rinishidagi a nuqtaning proksiyasini shudgor devori chizig‘ini davom ettirib qag‘ozning pastki chetidan chiziq bo‘ylab 20....30 mm yuqorida nuqta belgilanadi va undan shudgor devoriga nisbatan berilgan burchak ostida lemex tig‘ini bildiruvchi chiziq o‘tkaziladi. unga d nuqta yb proeksiyalab, lamex tig‘ining uzunligi aniqlanadi. universal korpuslar uchun lemex uzunligining oxirgi nuqtasi dan ga perpendikulyar chiziq o‘tkaziladi. to‘g‘ri chiziqda yeechning gorizantal tekislikdagi proeksiyasi yotadi. agar madaniy korpus loyixalanayotgan bo‘lsa, yeech joylashgan tekislik lemex uzunligining bo‘lagida (4-rasm) nuqtadan o‘tgan teqislikda joylashgan bo‘ladi. yeechning lemex tig‘iga perpendikulyar (dgqy) tekislikdagi ko‘rinishini qurish uchun agdg chiziqning davomidan, loyihalash uchun qulay joydan l nuqta belgilanadi va uni koordinata markazi etib tanlanadi, koordinata o‘qlari ox va ou o‘qlari o‘tkaziladi, yeech ning gorizantal tekislikdagi proeksiyasi dgqy ox o‘qiga parallel bo‘lganligi uchun uni shudgor tubi …
