1 / 39

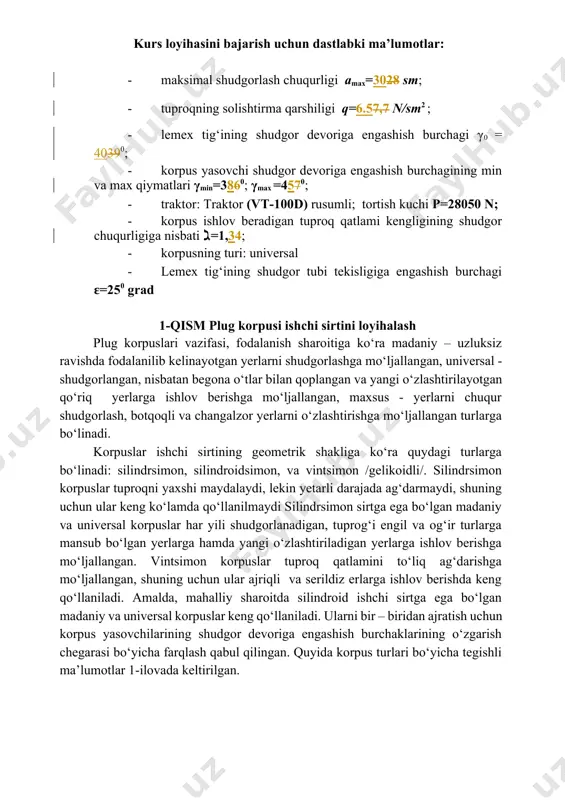

ўзбекистон республикаси қишлоқ ва сув хўжалиги вазрлиги тошкент давлат аграр университети kurs loyihasini bajarish uchun dastlabki ma’lumotlar: · maksimal shudgorlash chuqurligi amax=3028 sm; · tuproqning solishtirma qarshiligi q=6.57,7 n/sm2 ; · lemex tig‘ining shudgor devoriga engashish burchagi γ0 = 40390; · korpus yasovchi shudgor devoriga engashish burchagining min va max qiymatlari γmin=3860; γmax =4570; · traktor: traktor (vt-100d) rusumli; tortish kuchi p=28050 n; · korpus ishlov beradigan tuproq qatlami kengligining shudgor chuqurligiga nisbati ℷ=1,34; · korpusning turi: universal · lemex tig‘ining shudgor tubi tekisligiga engashish burchagi ɛ=250 grad 1-qism plug korpusi ishchi sirtini loyihalash plug korpuslari vazifasi, fodalanish sharoitiga ko‘ra madaniy – uzluksiz ravishda fodalanilib kelinayotgan yerlarni shudgorlashga mo‘ljallangan, universal - shudgorlangan, nisbatan begona o‘tlar bilan qoplangan va yangi o‘zlashtirilayotgan qo‘riq yerlarga ishlov berishga mo‘ljallangan, maxsus - yerlarni chuqur shudgorlash, botqoqli va changalzor yerlarni o‘zlashtirishga mo‘ljallangan turlarga bo‘linadi. korpuslar ishchi sirtining geometrik shakliga ko‘ra quydagi turlarga bo‘linadi: silindrsimon, silindroidsimon, va …

2 / 39

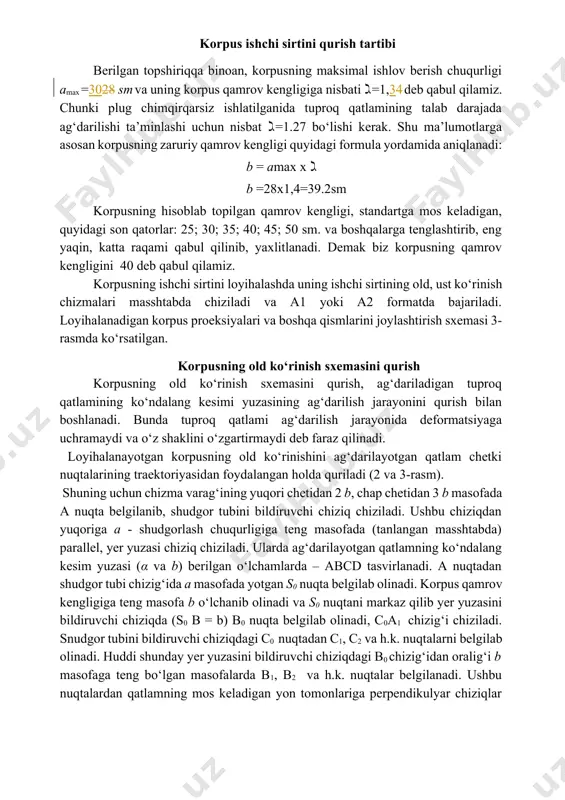

asi bo‘yicha farqlash qabul qilingan. quyida korpus turlari bo‘yicha tegishli ma’lumotlar 1-ilovada keltirilgan. korpus ishchi sirtini qurish tartibi berilgan topshiriqqa binoan, korpusning maksimal ishlov berish chuqurligi amax =3028 sm va uning korpus qamrov kengligiga nisbati ℷ=1,34 deb qabul qilamiz. chunki plug chimqirqarsiz ishlatilganida tuproq qatlamining talab darajada ag‘darilishi ta’minlashi uchun nisbat ℷ=1.27 bo‘lishi kerak. shu ma’lumotlarga asosan korpusning zaruriy qamrov kengligi quyidagi formula yordamida aniqlanadi: b = amax x ℷ b =28x1,4=39.2sm korpusning hisoblab topilgan qamrov kengligi, standartga mos keladigan, quyidagi son qatorlar: 25; 30; 35; 40; 45; 50 sm. va boshqalarga tenglashtirib, eng yaqin, katta raqami qabul qilinib, yaxlitlanadi. demak biz korpusning qamrov kengligini 40 deb qabul qilamiz. korpusning ishchi sirtini loyihalashda uning ishchi sirtining old, ust ko‘rinish chizmalari masshtabda chiziladi va a1 yoki a2 formatda bajariladi. loyihalanadigan korpus proeksiyalari va boshqa qismlarini joylashtirish sxemasi 3-rasmda ko‘rsatilgan. korpusning old ko‘rinish sxemasini qurish korpusning old ko‘rinish sxemasini qurish, ag‘dariladigan tuproq …

3 / 39

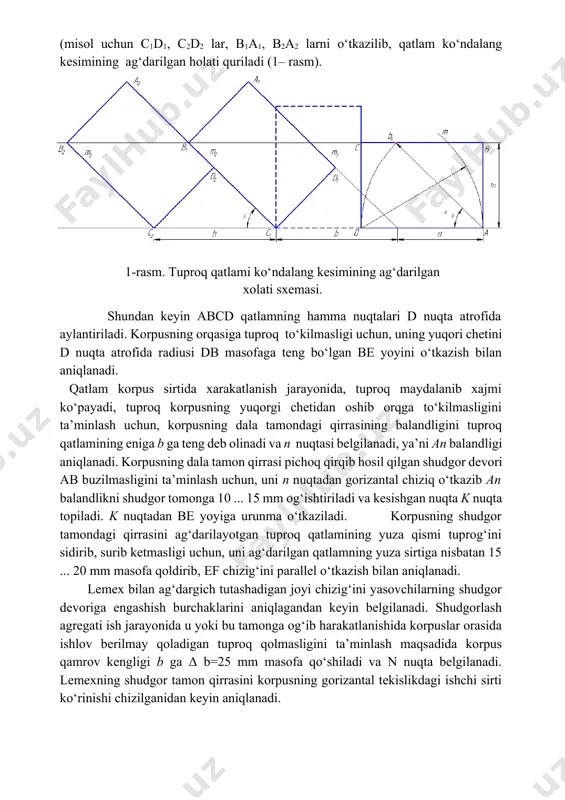

belgilab olinadi. korpus qamrov kengligiga teng masofa b o‘lchanib olinadi va s0 nuqtani markaz qilib yer yuzasini bildiruvchi chiziqda (s0 b = b) b0 nuqta belgilab olinadi, c0a1 chizig‘i chiziladi. snudgor tubini bildiruvchi chiziqdagi c0 nuqtadan c1, c2 va h.k. nuqtalarni belgilab olinadi. huddi shunday yer yuzasini bildiruvchi chiziqdagi b0 chizig‘idan oralig‘i b masofaga teng bo‘lgan masofalarda b1, b2 va h.k. nuqtalar belgilanadi. ushbu nuqtalardan qatlamning mos keladigan yon tomonlariga perpendikulyar chiziqlar (misol uchun c1d1, c2d2 lar, b1a1, b2a2 larni o‘tkazilib, qatlam ko‘ndalang kesimining ag‘darilgan holati quriladi (1– rasm). 1-rasm. tuproq qatlami ko‘ndalang kesimining ag‘darilgan xolati sxemasi. shundan keyin abcd qatlamning hamma nuqtalari d nuqta atrofida aylantiriladi. korpusning orqasiga tuproq to‘kilmasligi uchun, uning yuqori chetini d nuqta atrofida radiusi db masofaga teng bo‘lgan be yoyini o‘tkazish bilan aniqlanadi. qatlam korpus sirtida xarakatlanish jarayonida, tuproq maydalanib xajmi ko‘payadi, tuproq korpusning yuqorgi chetidan oshib orqga to‘kilmasligini ta’minlash uchun, korpusning dala tamondagi qirrasining …

4 / 39

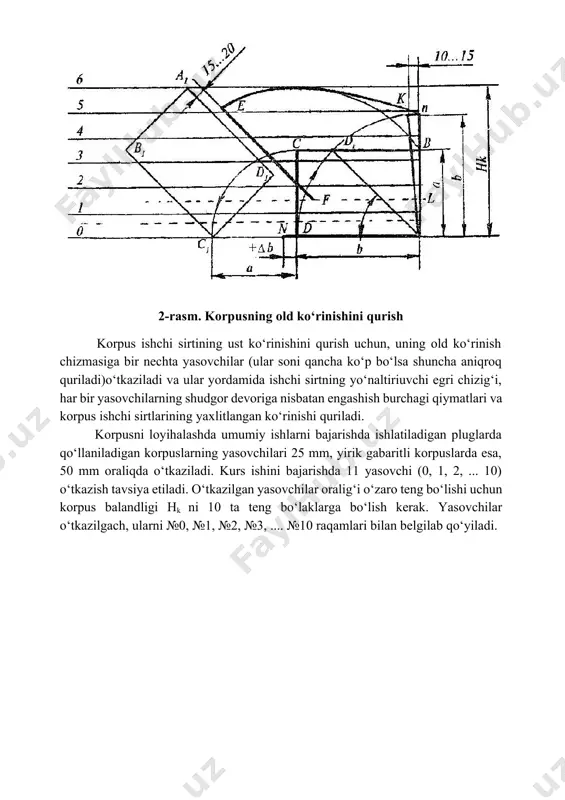

a u yoki bu tamonga og‘ib harakatlanishida korpuslar orasida ishlov berilmay qoladigan tuproq qolmasligini ta’minlash maqsadida korpus qamrov kengligi b ga δ b=25 mm masofa qo‘shiladi va n nuqta belgilanadi. lemexning shudgor tamon qirrasini korpusning gorizantal tekislikdagi ishchi sirti ko‘rinishi chizilganidan keyin aniqlanadi. 2-rasm. korpusning old ko‘rinishini qurish korpus ishchi sirtining ust ko‘rinishini qurish uchun, uning old ko‘rinish chizmasiga bir nechta yasovchilar (ular soni qancha ko‘p bo‘lsa shuncha aniqroq quriladi)o‘tkaziladi va ular yordamida ishchi sirtning yo‘naltiriuvchi egri chizig‘i, har bir yasovchilarning shudgor devoriga nisbatan engashish burchagi qiymatlari va korpus ishchi sirtlarining yaxlitlangan ko‘rinishi quriladi. korpusni loyihalashda umumiy ishlarni bajarishda ishlatiladigan pluglarda qo‘llaniladigan korpuslarning yasovchilari 25 mm, yirik gabaritli korpuslarda esa, 50 mm oraliqda o‘tkaziladi. kurs ishini bajarishda 11 yasovchi (0, 1, 2, ... 10) o‘tkazish tavsiya etiladi. o‘tkazilgan yasovchilar oralig‘i o‘zaro teng bo‘lishi uchun korpus balandligi hk ni 10 ta teng bo‘laklarga bo‘lish kerak. yasovchilar o‘tkazilgach, ularni №0, №1, №2, …

5 / 39

oshib, orqasiga to‘kilmasligi kerak. ushbu shartni ta’minlash uchun yeech sifatida radiusi r bo‘lgan doiraning bir qismi qabul qilinadi. bunda dgq1y chizig‘ining uzunligi (4-rasm) yoyning uzunligi dgqy ga teng yoki kichik bo‘lishi kerak, ya’ni ; bundan rmin ≥ rmin ꞊ yeechni chizmasini vatman qag‘ozining biror bo‘sh joyiga joylashtirilishi mumukin. ammo, keyinchalik undan foydalanish qulay bo‘lishi uchun, uni 3-chi rasmda ko‘rsatilganidek joylashtirilgani ma’qul. korpusning gorizantal ko‘rinish chizmasini qurishni boshlash uchun korpusning old ko‘rinishidagi a nuqtaning proksiyasini shudgor devori chizig‘ini davom ettirib qag‘ozning pastki chetidan chiziq bo‘ylab 20....30 mm yuqorida nuqta belgilanadi va undan shudgor devoriga nisbatan berilgan 0 burchak ostida lemex tig‘ini bildiruvchi chiziq o‘tkaziladi. unga d nuqta yb proeksiyalab, lamex tig‘ining uzunligi agdg aniqlanadi. universal korpuslar uchun lemex uzunligining oxirgi nuqtasi dg dan agdg ga perpendikulyar chiziq o‘tkaziladi. dgq1y to‘g‘ri chiziqda yeechning gorizantal tekislikdagi proeksiyasi yotadi. agar madaniy korpus loyixalanayotgan bo‘lsa, yeech joylashgan tekislik lemex uzunligining bo‘lagida dg (4-rasm) nuqtadan o‘tgan …
