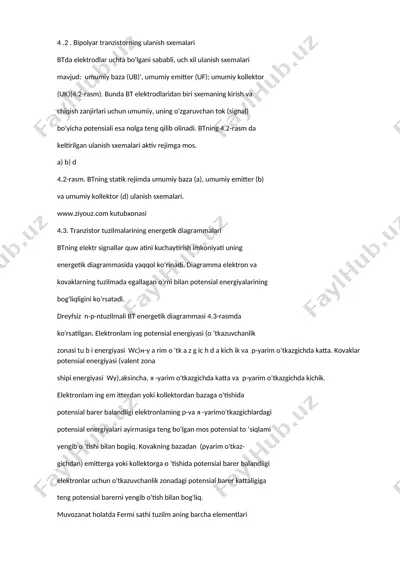

1 / 4

4 .2 . bipolyar tranzistorning ulanish sxemalari btda elektrodlar uchta bo'lgani sababli, uch xil ulanish sxemalari mavjud: umumiy baza (ub)', umumiy emitter (uf); umumiy kollektor (uk)(4.2-rasm). bunda вт elektrodlaridan biri sxemaning kirish va chiqish zanjirlari uchun umumiy, uning o'zgaruvchan tok (signal) bo'yicha potensiali esa nolga teng qilib olinadi. btning 4.2-rasm da keltirilgan ulanish sxemalari aktiv rejimga mos. a) b) d 4.2-rasm. btning statik rejimda umumiy baza (a), umumiy emitter (b) va umumiy kollektor (d) ulanish sxemalari. www.ziyouz.com kutubxonasi 4.3. tranzistor tuzilmalarining energetik diagrammalari btning elektr signallar quw atini kuchaytirish imkoniyati uning energetik diagrammasida yaqqol ko‘rinadi. diagramma elektron va kovaklarning tuzilmada egallagan o‘rni bilan potensial energiyalarining bog'liqligini ko‘rsatadi. dreyfsiz n-p-ntuzilmali вт energetik diagrammasi 4.3-rasmda ko'rsatilgan. elektronlam ing potensial energiyasi (o ‘tkazuvchanlik zonasi tu b i energiyasi wc)н-y a rim o 'tk a z g ic h d a kich ik va p-yarim o‘tkazgichda katta. kovaklar potensial energiyasi (valent zona shipi energiyasi …

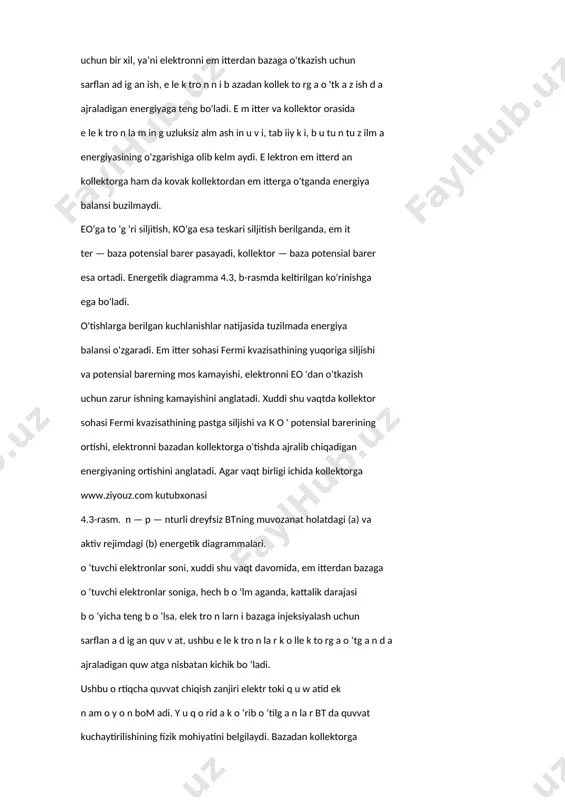

2 / 4

lm ash in u v i, tab iiy k i, b u tu n tu z ilm a energiyasining o'zgarishiga olib kelm aydi. e lektron em itterd an kollektorga ham da kovak kollektordan em itterga o'tganda energiya balansi buzilmaydi. eo'ga to 'g 'ri siljitish, ko'ga esa teskari siljitish berilganda, em it ter — baza potensial barer pasayadi, kollektor — baza potensial barer esa ortadi. energetik diagramma 4.3, b-rasmda keltirilgan ko'rinishga ega bo'ladi. o'tishlarga berilgan kuchlanishlar natijasida tuzilmada energiya balansi o'zgaradi. em itter sohasi fermi kvazisathining yuqoriga siljishi va potensial barerning mos kamayishi, elektronni eo 'dan o'tkazish uchun zarur ishning kamayishini anglatadi. xuddi shu vaqtda kollektor sohasi fermi kvazisathining pastga siljishi va к о ' potensial barerining ortishi, elektronni bazadan kollektorga o'tishda ajralib chiqadigan energiyaning ortishini anglatadi. agar vaqt birligi ichida kollektorga www.ziyouz.com kutubxonasi 4.3-rasm. n — p — nturli dreyfsiz btning muvozanat holatdagi (a) va aktiv rejimdagi (b) energetik diagrammalari. …

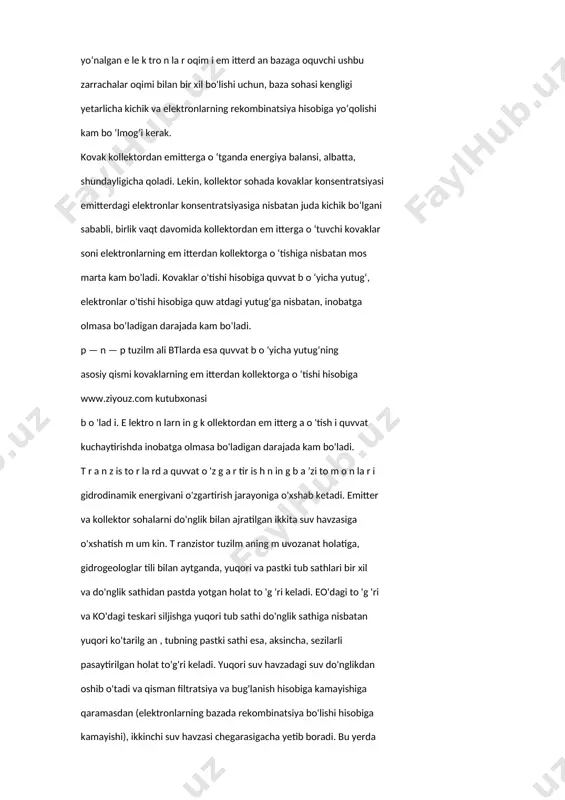

3 / 4

ronlar konsentratsiyasiga nisbatan juda kichik bo‘lgani sababli, birlik vaqt davomida kollektordan em itterga o ‘tuvchi kovaklar soni elektronlarning em itterdan kollektorga o ‘tishiga nisbatan mos marta kam bo'ladi. kovaklar o'tishi hisobiga quvvat b o ‘yicha yutug‘, elektronlar o'tishi hisobiga quw atdagi yutug‘ga nisbatan, inobatga olmasa bo‘ladigan darajada kam bo‘ladi. p — n — p tuzilm ali btlarda esa quvvat b o ‘yicha yutug‘ning asosiy qismi kovaklarning em itterdan kollektorga o ‘tishi hisobiga www.ziyouz.com kutubxonasi b o 'lad i. e lektro n larn in g k ollektordan em itterg a o 'tish i quvvat kuchaytirishda inobatga olmasa bo'ladigan darajada kam bo'ladi. t r a n z is to r la rd a quvvat o 'z g a r tir is h n in g b a ’zi to m o n la r i gidrodinamik energivani o'zgartirish jarayoniga o'xshab ketadi. emitter va kollektor sohalarni do'nglik bilan ajratilgan ikkita suv havzasiga o'xshatish …

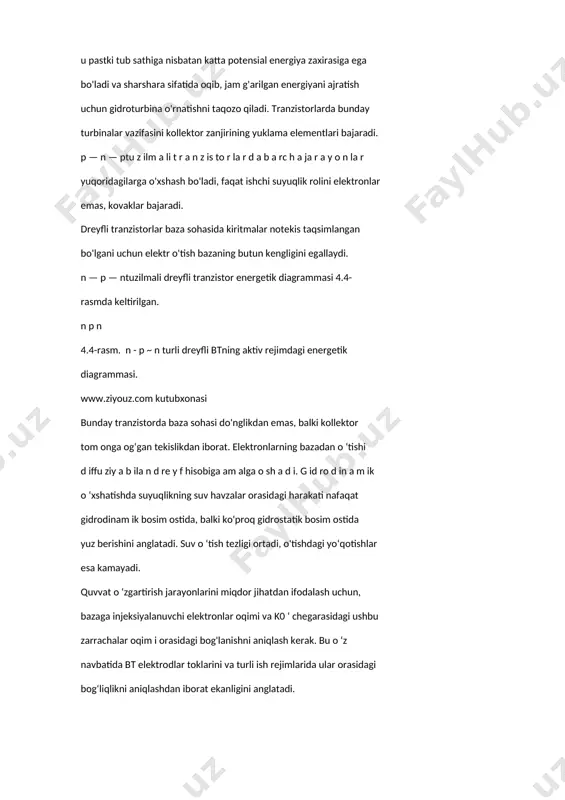

4 / 4

. dreyfli tranzistorlar baza sohasida kiritmalar notekis taqsimlangan bo'lgani uchun elektr o'tish bazaning butun kengligini egallaydi. n — p — ntuzilmali dreyfli tranzistor energetik diagrammasi 4.4- rasmda keltirilgan. n p n 4.4-rasm. n - p ~ n turli dreyfli btning aktiv rejimdagi energetik diagrammasi. www.ziyouz.com kutubxonasi bunday tranzistorda baza sohasi do'nglikdan emas, balki kollektor tom onga og‘gan tekislikdan iborat. elektronlarning bazadan o ‘tishi d iffu ziy a b ila n d re y f hisobiga am alga o sh a d i. g id ro d in a m ik o ‘xshatishda suyuqlikning suv havzalar orasidagi harakati nafaqat gidrodinam ik bosim ostida, balki ko'proq gidrostatik bosim ostida yuz berishini anglatadi. suv o ‘tish tezligi ortadi, o'tishdagi yo‘qotishlar esa kamayadi. quvvat o ‘zgartirish jarayonlarini miqdor jihatdan ifodalash uchun, bazaga injeksiyalanuvchi elektronlar oqimi va k0 ‘ chegarasidagi ushbu zarrachalar oqim i orasidagi bog'lanishni aniqlash kerak. bu o ‘z navbatida bt elektrodlar toklarini …
