1 / 20

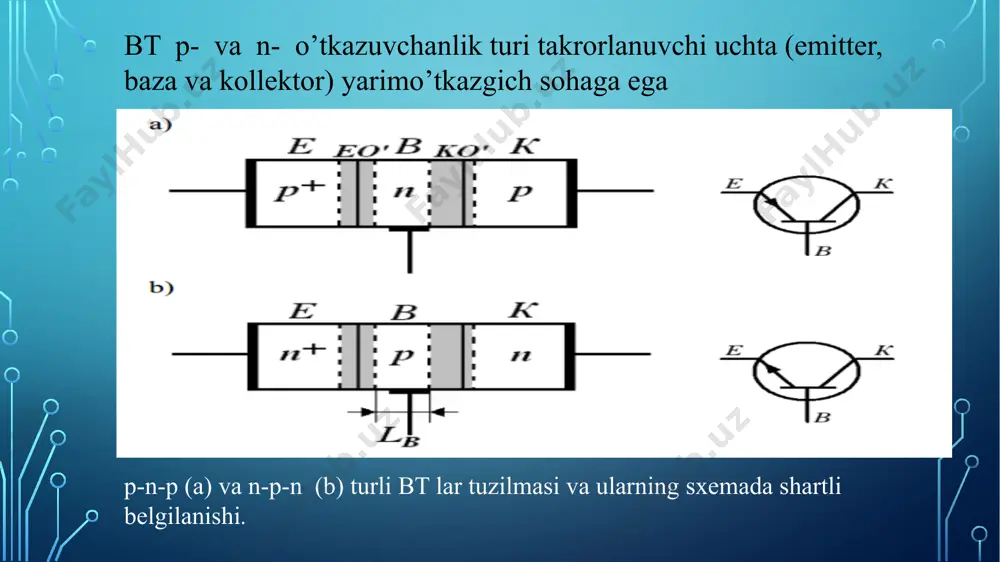

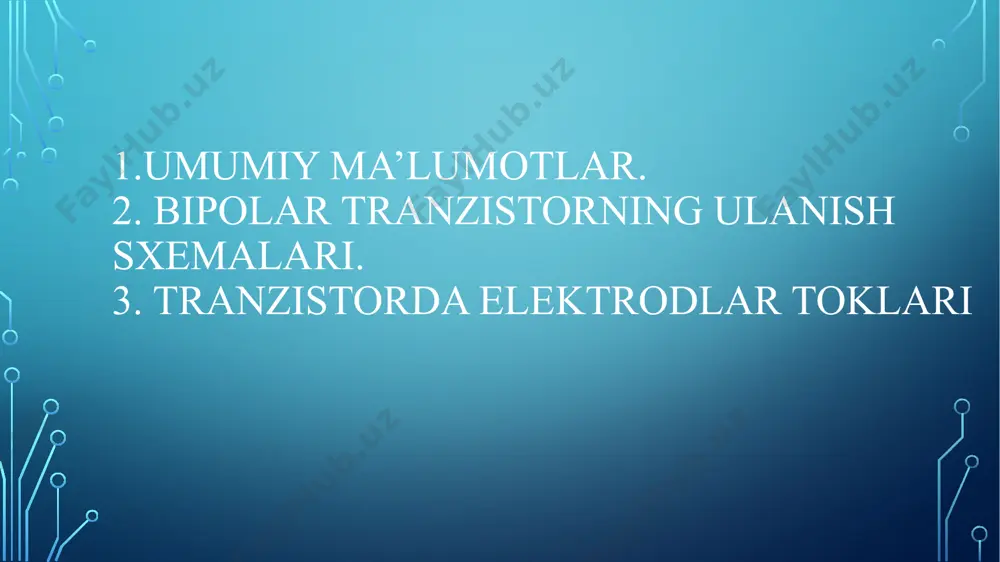

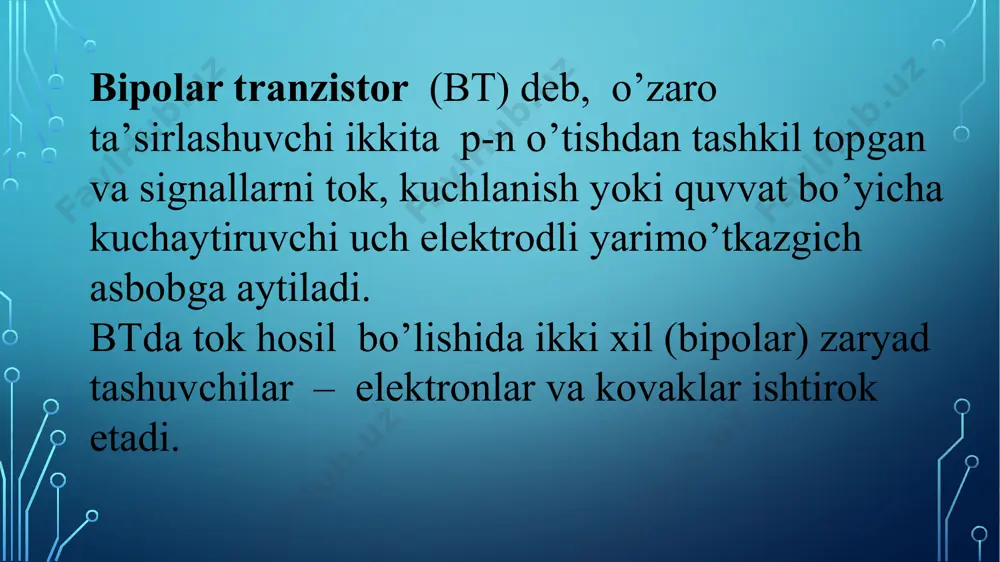

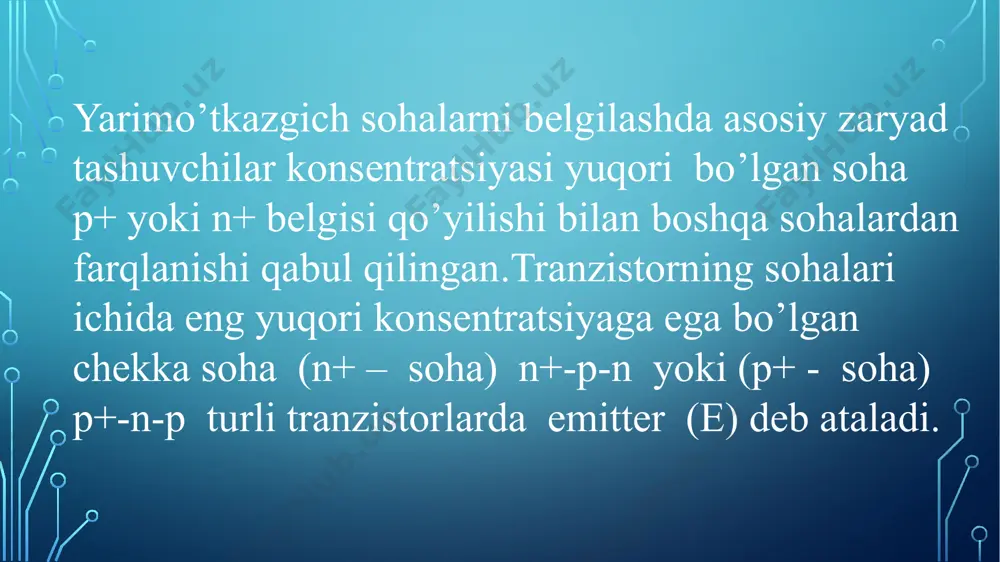

mavzu: ms access ilovasi. ilovaning umumiy tavsifi. mavzu:bipoliyar tranzistorlar. 1.umumiy ma’lumotlar. 2. bipolar tranzistorning ulanish sxemalari. 3. tranzistorda elektrodlar toklari bipolar tranzistor (bt) deb, o’zaro ta’sirlashuvchi ikkita p-n o’tishdan tashkil topgan va signallarni tok, kuchlanish yoki quvvat bo’yicha kuchaytiruvchi uch elektrodli yarimo’tkazgich asbobga aytiladi. btda tok hosil bo’lishida ikki xil (bipolar) zaryad tashuvchilar – elektronlar va kovaklar ishtirok etadi. bt p- va n- o’tkazuvchanlik turi takrorlanuvchi uchta (emitter, baza va kollektor) yarimo’tkazgich sohaga ega p-n-p (a) va n-p-n (b) turli bt lar tuzilmasi va ularning sxemada shartli belgilanishi. yarimo’tkazgich sohalarni belgilashda asosiy zaryad tashuvchilar konsentratsiyasi yuqori bo’lgan soha p+ yoki n+ belgisi qo’yilishi bilan boshqa sohalardan farqlanishi qabul qilingan.tranzistorning sohalari ichida eng yuqori konsentratsiyaga ega bo’lgan chekka soha (n+ – soha) n+-p-n yoki (p+ - soha) p+-n-p turli tranzistorlarda emitter (e) deb ataladi. emitterning vazifasi tranzistorning baza (b) sohasi deb ataluvchi o’rta (p- yoki n- turli) sohasiga zaryad tashuvchilarni injeksiyalashdan …

2 / 20

tsiyasi taqsimoti bir jinsli emas (notekis) bo’lib, u kollektorga siljigan sari kamayib boradi. bunday btlar dreyfli tranzistorlar deb ataladi. kiritmalar konsentratsiyasi gradienti ichki elektr maydon hosil bo’lishiga olib keladi va eznlar bazadan kollektorga dreyf va diffuziya jarayonlari hisobiga ko’chadilar. demak, dreyfli btlarning tezkorligi yuqori bo’ladi. btlar asosan chastotalarning keng diapazonida (0†10 ggs) va quvvat bo’yicha (0,01†100 vt) elektr signallarni o’zgartuvchi, generator va kuchaytirgich sxemalarni hosil qilish uchun ishlatiladi. btlar chastota bo’yicha: past chastotali - 3 mgs gacha; o’rta chastotali 0,3 † 30 mgs; yuqori chastotali 30 † 300 mgs; o’ta yuqori chastotali - 300 mgs dan yuqori guruhlarga bo’linadi. quvvat bo’yicha - kam quvvatli – 0,3 vt gacha; o’rta quvvatli -0,3 † 1,5 vt; katta quvvatli – 1,5 vt dan yuqori guruhlarga ajratiladi.nanosekund diapazonida katta quvvatli impulslarni hosil qilishga mo’ljallangan ko’chkili tranzistorlar btlarning yana bir turini tashkil etadi. tuzilishi bo’yicha btlar ko’p emitterli (ket), ko’p kollektorli (kkt) va tarkibiy (darlington …

3 / 20

hisobiga ishlaydi. btda elektrodlar uchta bo’lgani sababli, uch xil ulanish sxemalari mavjud: umumiy baza (ub); umumiy emitter (ue); umumiy kollektor (uk) (2-rasm). btning statik rejimda umumiy baza (a), umumiy emitter (b) va umumiy kollektor (d) ulanish sxemalari. btning ishlashi uch hodisa hisobiga amalga oshadi: - emitterdan asosiy zaryad tashuvchilarning bazaga injeksiyalanishi; - bazaga injeksiyalangan eztlarning diffuziya va dreyf hisobiga ko’gacha yetib kelishi; - bazaga injeksiyalangan va ko’gacha yetib kelgan noasosiy zaryad tashuvchilarning ekstraksiyalanishi. aktiv rejim uchun kuchlanish manbalari qutblari va elektrodlar toklari yo’nalishlari. eo’ to’g’ri siljitilganda (ueb ta’minot manbasi hisobiga amalga oshiriladi) uning potensial bareri pasayadi va elektronlar emitterdan bazaga injeksiyalanadi. elektronlarning emitterdan bazaga hamda kovaklarning bazadan emitterga injeksiyalanishi hisobiga emitter toki hosil bo’ladi: bu yerda, – mos ravishda elektronlar va kovaklar injeksiya toklari. emitter tokida elektronlarning injeksiya toki i en ulushini injeksiya koeffitsiyenti deb ataluvchi kattalik ifodalaydi. u emitter ishlash samaradorligini belgilab, emitter tokidagi foydali tok ulushini ko’rsatadi odatda,0,990-0,995ni …

4 / 20

5 / 20
