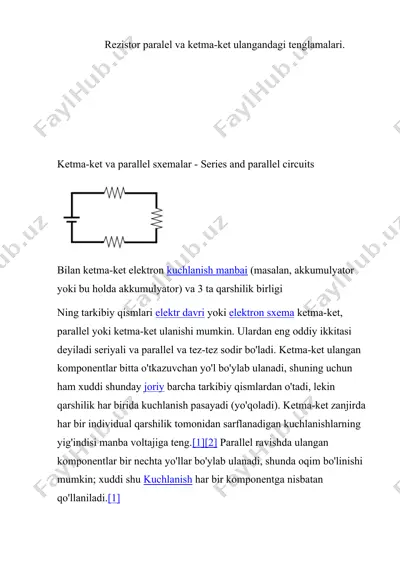

rеzistor paralеl va kеtma-kеt ulangandagi tеnglamalari. ketma-ket va parallel sxemalar - series and parallel circuits bilan ketma-ket elektron kuchlanish manbai (masalan, akkumulyator yoki bu holda akkumulyator) va 3 ta qarshilik birligi ning tarkibiy qismlari elektr davri yoki elektron sxema ketma-ket, parallel yoki ketma-ket ulanishi mumkin. ulardan eng oddiy ikkitasi deyiladi seriyali va parallel va tez-tez sodir bo'ladi. ketma-ket ulangan komponentlar bitta o'tkazuvchan yo'l bo'ylab ulanadi, shuning uchun ham xuddi shunday joriy barcha tarkibiy qismlardan o'tadi, lekin qarshilik har birida kuchlanish pasayadi (yo'qoladi). ketma-ket zanjirda har bir individual qarshilik tomonidan sarflanadigan kuchlanishlarning yig'indisi manba voltajiga teng.[1][2] parallel ravishda ulangan komponentlar bir nechta yo'llar bo'ylab ulanadi, shunda oqim bo'linishi mumkin; xuddi shu kuchlanish har bir komponentga nisbatan qo'llaniladi.[1] faqatgina ketma-ket ulangan tarkibiy qismlardan tashkil topgan sxema a deb nomlanadi ketma-ket elektron; xuddi shunday, to'liq parallel ravishda ulangan biri a deb nomlanadi parallel elektron. ketma-ket zanjirda har bir tarkibiy qismdan o'tadigan oqim bir …

2 / 12

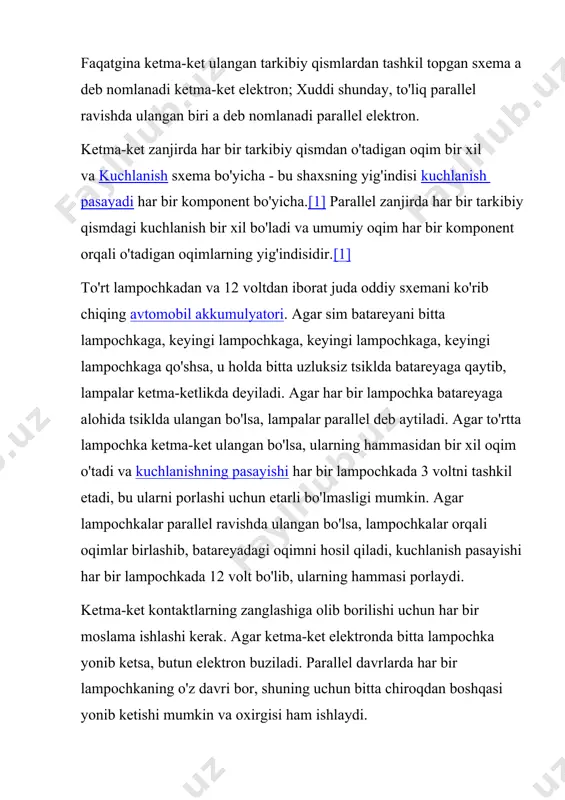

adi, bu ularni porlashi uchun etarli bo'lmasligi mumkin. agar lampochkalar parallel ravishda ulangan bo'lsa, lampochkalar orqali oqimlar birlashib, batareyadagi oqimni hosil qiladi, kuchlanish pasayishi har bir lampochkada 12 volt bo'lib, ularning hammasi porlaydi. ketma-ket kontaktlarning zanglashiga olib borilishi uchun har bir moslama ishlashi kerak. agar ketma-ket elektronda bitta lampochka yonib ketsa, butun elektron buziladi. parallel davrlarda har bir lampochkaning o'z davri bor, shuning uchun bitta chiroqdan boshqasi yonib ketishi mumkin va oxirgisi ham ishlaydi. seriyali sxemalar ba'zan deb nomlanadi joriy-juda yoki romashka zanjiri - juftlashgan. the joriy ketma-ket kontaktlarning zanglashiga olib o'tish davri har bir komponentdan o'tadi. shuning uchun ketma-ket ulanishdagi barcha komponentlar bir xil oqimga ega. ketma-ket elektron faqat bitta yo'lga ega, unda uning oqimi oqishi mumkin. istalgan nuqtada ketma-ket elektronni ochish yoki buzish butun sxemaning "ochilishiga" yoki ishlashni to'xtatishiga olib keladi. masalan, eski uslubdagi lampochkalardan biri bo'lsa ham rojdestvo daraxti chiroqlari yonib ketadi yoki olib tashlanadi, lampochkaning o'rnini …

3 / 12

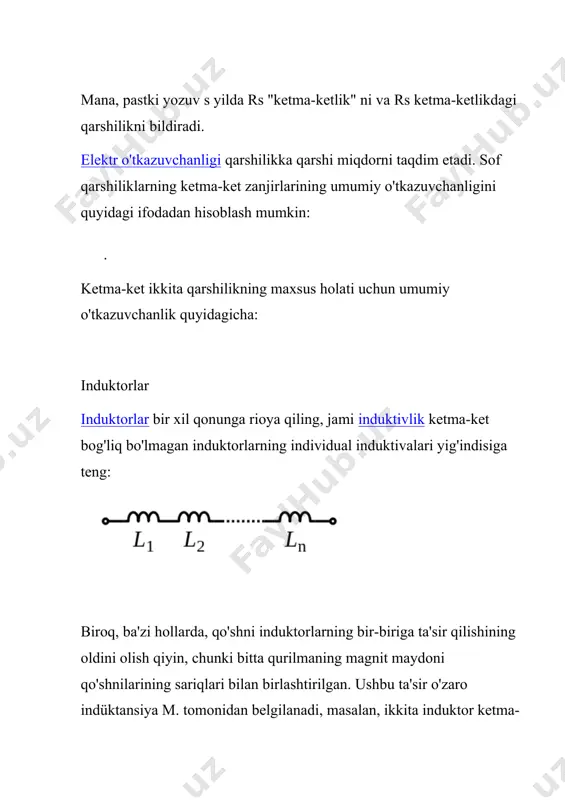

bog'liq bo'lmagan induktorlarning individual induktivalari yig'indisiga teng: biroq, ba'zi hollarda, qo'shni induktorlarning bir-biriga ta'sir qilishining oldini olish qiyin, chunki bitta qurilmaning magnit maydoni qo'shnilarining sariqlari bilan birlashtirilgan. ushbu ta'sir o'zaro indüktansiya m. tomonidan belgilanadi, masalan, ikkita induktor ketma-ket bo'lsa, ikkala induktorning magnit maydonlari bir-biriga qanday ta'sir qilishiga qarab ikkita mumkin bo'lgan teng induktivalar mavjud. ikkita induktor mavjud bo'lganda, ularning har biri orasidagi o'zaro indüktans va rulonlarning bir-biriga ta'sir qilish usuli hisoblashni murakkablashtiradi. ko'proq g'altaklar uchun umumiy birlashtirilgan indüktans har xil sariqlarning orasidagi o'zaro indüktanslarning yig'indisi bilan beriladi, shu jumladan har bir sariqning o'zi bilan o'zaro indüktansını, biz o'z-o'zini indüktans yoki oddiygina indüktans deb ataymiz. uchta sariq uchun oltita o'zaro indüktans mavjud , , va , va . uchta sariqning uchta o'z-o'zini indüktansi ham mavjud: , va . shuning uchun o'zaro munosabat bilan, = oxirgi ikki guruh birlashtirilishi uchun. dastlabki uchta atama turli bobinlarning o'z-o'zini induktivlari yig'indisini aks ettiradi. formula o'zaro …

4 / 12

idir elektrokimyoviy hujayralar. agar hujayralar ketma-ket ulangan bo'lsa, the kuchlanish batareyaning xujayrasi kuchlanishining yig'indisi bo'ladi. masalan, 12 volt avtomobil akkumulyatori ketma-ket ulangan oltita 2 voltli hujayralarni o'z ichiga oladi. ba'zi transport vositalarida, masalan, yuk mashinalarida, 24 voltli tizimni oziqlantirish uchun ketma-ket ikkita 12 voltli batareyalar mavjud. parallel davrlar advertisement ikkala rezistorning induktorlari va kondansatörlerinin ketma-ket va parallel ravishda samarali qarshiligini, indüktansını va sig'imini taqqoslash "parallel" yo'naltirishlar bu erga yo'naltiriladi. 2017 dhani harrison albomi uchun qarang parallelda (albom). agar ikkita yoki undan ortiq komponent parallel ulangan bo'lsa, ular bir xil potentsial farqiga ega (kuchlanish ) ularning uchlari bo'ylab. komponentlar bo'yicha potentsial farqlar kattaligi bo'yicha bir xil va ular bir xil qutblarga ega. xuddi shu kuchlanish parallel ravishda ulangan barcha elektron qismlarga qo'llaniladi. umumiy oqim - bu mos ravishda, individual komponentlar orqali oqimlarning yig'indisi kirxhoffning amaldagi qonuni. kuchlanish parallel zanjirda kuchlanish barcha elementlar uchun bir xil bo'ladi. joriy har bir alohida qarshilikdagi …

5 / 12

parallel ulangan qurilmalar uchun eski atama bir nechtauchun bir nechta ulanish kabi boshq lampalar. elektr o'tkazuvchanligi beri qarshilikka o'zaro ta'sir qiladi, rezistorlarning parallel zanjirining umumiy o'tkazuvchanligi ifodasi quyidagicha o'qiladi: . to'liq o'tkazuvchanlik va qarshilik uchun munosabatlar bir-birini to'ldiruvchi munosabatlarga ega: qarshiliklarning ketma-ket ulanishining ifodasi o'tkazgichlarning parallel ulanishi bilan bir xil va aksincha. induktorlar induktorlar bir xil qonunga rioya qiling, jami induktivlik parallel bo'lmagan induktorlarning o'zaro indüktansları o'zaro yig'indisi o'zaro tengligiga teng: . agar induktorlar bir-birining magnit maydonlarida joylashgan bo'lsa, o'zaro indüktans tufayli bu yondashuv bekor bo'ladi. agar parallel ravishda ikkita sariq o'rtasida o'zaro indüktans m bo'lsa, ekvivalent induktor quyidagicha: agar belgisi magnit maydonlarning bir-biriga qanday ta'sir qilishiga bog'liq. bir-biriga teng ravishda bog'langan ikkita sariq uchun umumiy indüktans har bir spiralnikiga yaqin. agar bitta g'altakning qutblanishini teskari tomonga qaytarib m manfiy bo'lsa, u holda parallel indüktans deyarli nolga teng yoki kombinatsiya deyarli induktiv emas. bu "mahkam bog'langan" holatda m deyarli l …
