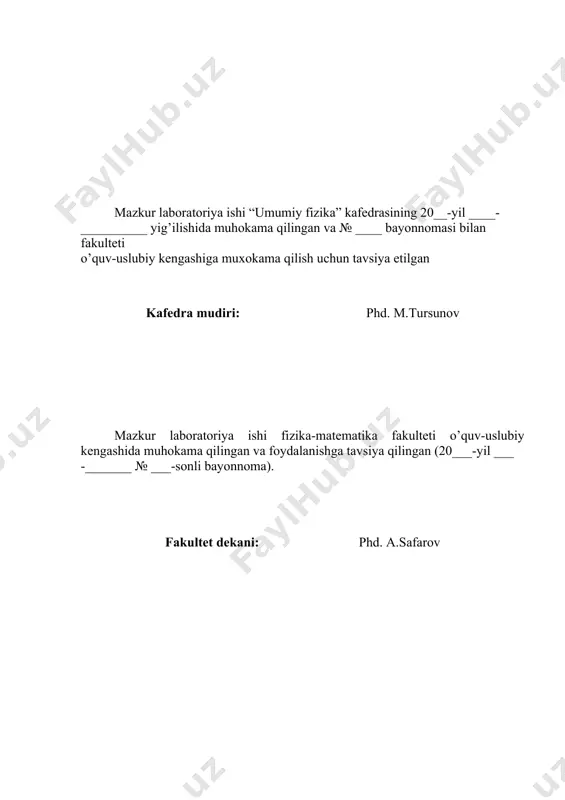

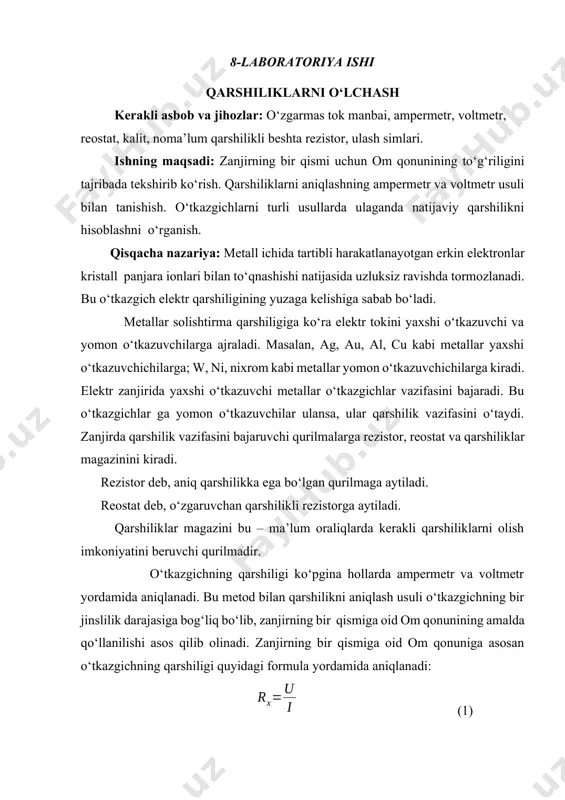

2018 fizpraktikum 8 – laboratoriya ishi mazkur laboratoriya ishi “umumiy fizika” kafedrasining 20__-yil ____-__________ yig’ilishida muhokama qilingan va № ____ bayonnomasi bilan fakulteti o’quv-uslubiy kengashiga muxokama qilish uchun tavsiya etilgan kafedra mudiri: phd. m.tursunov mazkur laboratoriya ishi fizika-matematika fakulteti o’quv-uslubiy kengashida muhokama qilingan va foydalanishga tavsiya qilingan (20___-yil ___ -_______ № ___-sonli bayonnoma). fakultet dekani: phd. a.safarov 8-laboratoriya ishi qarshiliklarni o‘lchash kerakli asbob va jihozlar: o‘zgarmas tok manbai, ampermetr, voltmetr, reostat, kalit, noma’lum qarshilikli beshta rezistor, ulash simlari. ishning maqsadi: zanjirning bir qismi uchun om qonunining to‘g‘riligini tajribada tekshirib ko‘rish. qarshiliklarni aniqlashning ampermetr va voltmetr usuli bilan tanishish. o‘tkazgichlarni turli usullarda ulaganda natijaviy qarshilikni hisoblashni o‘rganish. qisqacha nazariya: metall ichida tartibli harakatlanayotgan erkin elektronlar kristall panjara ionlari bilan to‘qnashishi natijasida uzluksiz ravishda tormozlanadi. bu o‘tkazgich elektr qarshiligining yuzaga kelishiga sabab bo‘ladi. metallar solishtirma qarshiligiga ko‘ra elektr tokini yaxshi o‘tkazuvchi va yomon o‘tkazuvchilarga ajraladi. masalan, ag, au, al, cu kabi metallar …

2 / 7

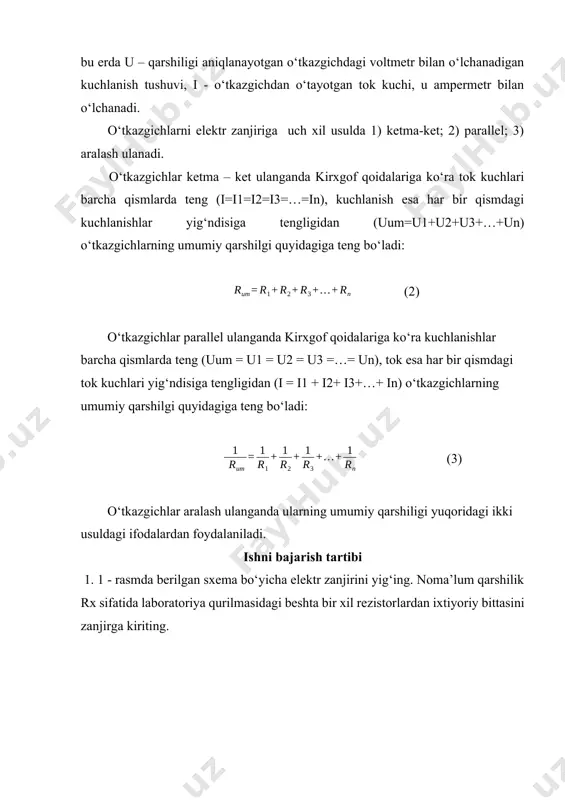

metod bilan qarshilikni aniqlash usuli o‘tkazgichning bir jinslilik darajasiga bog‘liq bo‘lib, zanjirning bir qismiga oid om qonunining amalda qo‘llanilishi asos qilib olinadi. zanjirning bir qismiga oid om qonuniga asosan o‘tkazgichning qarshiligi quyidagi formula yordamida aniqlanadi: (1) bu erda u – qarshiligi aniqlanayotgan o‘tkazgichdagi voltmetr bilan o‘lchanadigan kuchlanish tushuvi, i - o‘tkazgichdan o‘tayotgan tok kuchi, u ampermetr bilan o‘lchanadi. o‘tkazgichlarni elektr zanjiriga uch xil usulda 1) ketma-ket; 2) parallel; 3) aralash ulanadi. o‘tkazgichlar ketma – ket ulanganda kirxgof qoidalariga ko‘ra tok kuchlari barcha qismlarda teng (i=i1=i2=i3=…=in), kuchlanish esa har bir qismdagi kuchlanishlar yig‘ndisiga tengligidan (uum=u1+u2+u3+…+un) o‘tkazgichlarning umumiy qarshilgi quyidagiga teng bo‘ladi: (2) o‘tkazgichlar parallel ulanganda kirxgof qoidalariga ko‘ra kuchlanishlar barcha qismlarda teng (uum = u1 = u2 = u3 =…= un), tok esa har bir qismdagi tok kuchlari yig‘ndisiga tengligidan (i = i1 + i2+ i3+…+ in) o‘tkazgichlarning umumiy qarshilgi quyidagiga teng bo‘ladi: (3) o‘tkazgichlar aralash ulanganda ularning umumiy qarshiligi yuqoridagi …

3 / 7

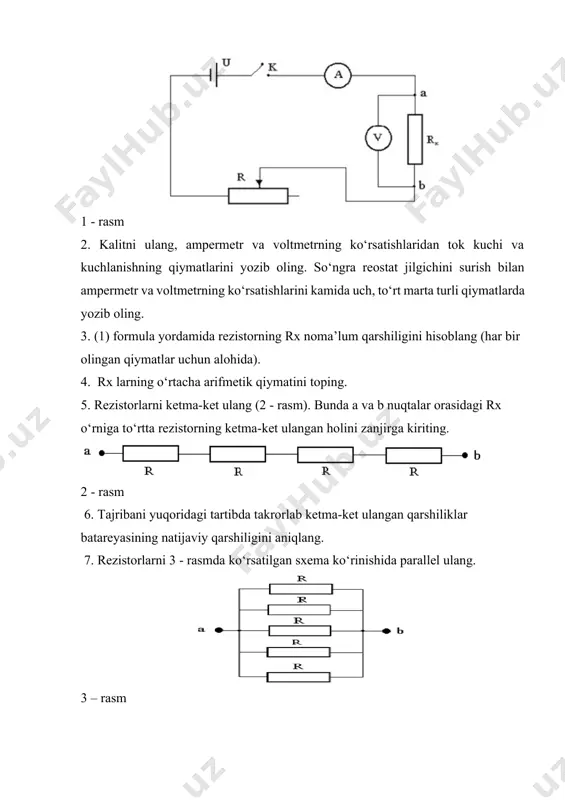

kiriting. 2 - rasm 6. tajribani yuqoridagi tartibda takrorlab ketma-ket ulangan qarshiliklar batareyasining natijaviy qarshiligini aniqlang. 7. rezistorlarni 3 - rasmda ko‘rsatilgan sxema ko‘rinishida parallel ulang. 3 – rasm 8. tajribani yuqoridagi tartibda takrorlab, parallel ulangan qarshiliklar batareyasining natijaviy qarshiligini aniqlang. 9. rezistorlarni aralash ulang. bunda aralash ulashning bir nechta variantlarini tavsiya qilish mumkin (4 va 5 - rasmlar). 4 – rasm 5 – rasm 10. tajribani yuqoridagi tartibda takrorlab, aralash ulangan qarshiliklar batareyasining natijaviy qarshiligini aniqlang. 11. rezistorlarni ketma-ket, parallel va aralash ulagan holatlardagi tajriba natijalarining o‘rtachasini ularni formulalar yordamida nazariy hisoblaganda chiqadigan natija bilan solishtiring. 12. tajriba xatoliklarini hisoblang. 13. laboratoriya ishidan olingan natijalarni quyidagi jadvalga kiriting: 1 – jadval. № zanjirga kiritiladi i1 (a) u1 (v) r1 (ω) i2 (a) u2 (v) r2 (ω) i3 (a) u3 (v) r3 (ω) (ω) (ω) f (%) 1 bitta rezistor 2 ketma-ket ulangan to‘rtta rezistor 3 parallel ulangan beshta rezistor …

4 / 7

.jpeg image8.jpeg image1.png image2.jpeg image3.wmf oleobject1.bin image4.jpeg image5.jpeg i u r х = fizpraktikum 201 8 8 – laboratoriya ishi /docprops/thumbnail.emf fizpraktikum 2018 8 – laboratoriya ishi
