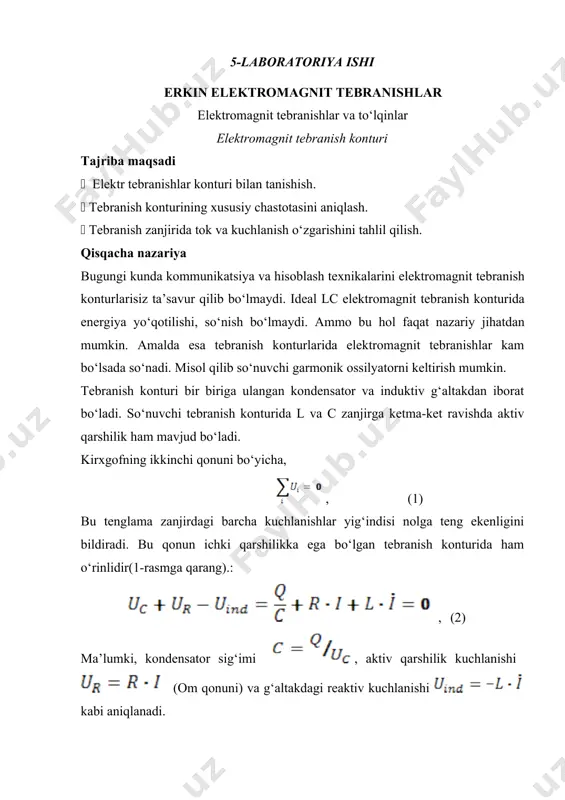

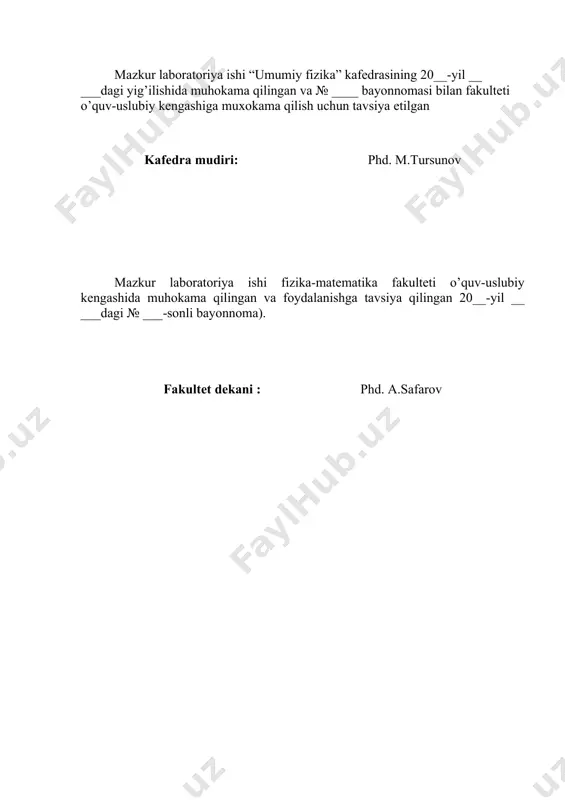

2018 fizpraktikum 5 – laboratoriya ishi mazkur laboratoriya ishi “umumiy fizika” kafedrasining 20__-yil __ ___dagi yig’ilishida muhokama qilingan va № ____ bayonnomasi bilan fakulteti o’quv-uslubiy kengashiga muxokama qilish uchun tavsiya etilgan kafedra mudiri: phd. m.tursunov mazkur laboratoriya ishi fizika-matematika fakulteti o’quv-uslubiy kengashida muhokama qilingan va foydalanishga tavsiya qilingan 20__-yil __ ___dagi № ___-sonli bayonnoma). fakultet dekani : phd. a.safarov 5-laboratoriya ishi erkin elektromagnit tebranishlar elektromagnit tebranishlar va to‘lqinlar elektromagnit tebranish konturi tajriba maqsadi elektr tebranishlar konturi bilan tanishish. tebranish konturining xususiy chastotasini aniqlash. tebranish zanjirida tok va kuchlanish o‘zgarishini tahlil qilish. qisqacha nazariya bugungi kunda kommunikatsiya va hisoblash texnikalarini elektromagnit tebranish konturlarisiz ta’savur qilib bo‘lmaydi. ideal lc elektromagnit tebranish konturida energiya yo‘qotilishi, so‘nish bo‘lmaydi. ammo bu hol faqat nazariy jihatdan mumkin. amalda esa tebranish konturlarida elektromagnit tebranishlar kam bo‘lsada so‘nadi. misol qilib so‘nuvchi garmonik ossilyatorni keltirish mumkin. tebranish konturi bir biriga ulangan kondensator va induktiv g‘altakdan iborat bo‘ladi. so‘nuvchi tebranish …

2 / 8

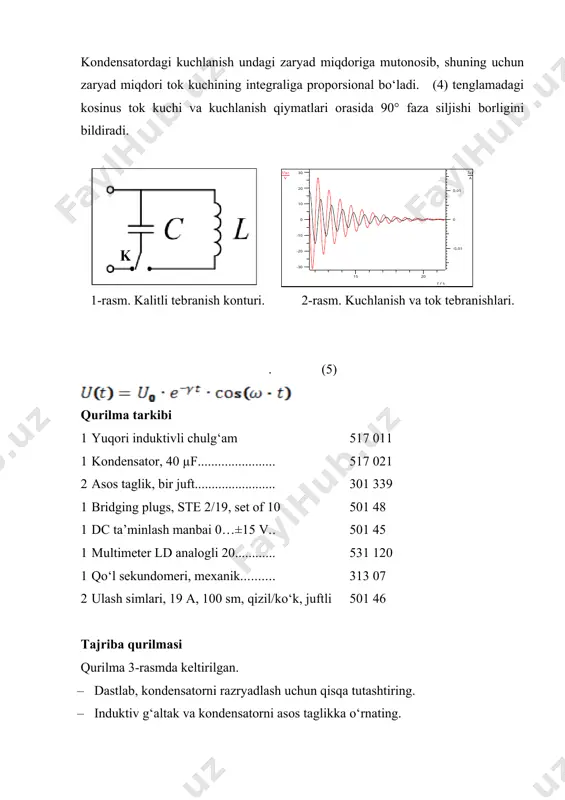

yechimga olib keladi, bu erda tebranish amplitudasi, :-tebranish chastotasi. · birinchi hol . · bu holda sistema muvozanat holatiga eksponenta qonuniyat asosida tebranishlar hosil qilmasdan qaytadi. - ikkinchi hol . - bu hol kritik(keskin) so‘nish holati deyiladi. sistema tebranishlarsiz tezda muvozanat holatiga qaytadi. uchinchi hol . - bunda sistemada tebranishlar kuzatiladi va amplitude eksponensial qonun bo‘yicha kamayib boradi, so‘nish kuzatiladi. 2-rasmga qarang. bu tajribada faqat oxirgi holatni kuzatish mumkin. kondensatordai boshlang‘ich kuchlanish bo‘lsa, induktiv g‘altakda o‘tuvchi tok kuchi quyidagicha aniqlanadi: , (4) bu erda boshlang‘ich tok kuchi , -yuqorida keltirilgani kabi. kondensatordagi kuchlanish undagi zaryad miqdoriga mutonosib, shuning uchun zaryad miqdori tok kuchining integraliga proporsional bo‘ladi. (4) tenglamadagi kosinus tok kuchi va kuchlanish qiymatlari orasida 90° faza siljishi borligini bildiradi. 1-rasm. kalitli tebranish konturi. 2-rasm. kuchlanish va tok tebranishlari. . (5) qurilma tarkibi 1 yuqori induktivli chulg‘am 517 011 1 kondensator, 40 µf 517 021 2 asos taglik, bir juft …

3 / 8

hap tomonga ulang, 3-rasm asosida (kalit 1-rasmda «k» bilan belgilangan). · ta’minlash manbaini ulang. · ta’minlash kuchlanishini 3 v qilib tanlang. · kuchlanish ortishdan to‘xtamaguncha va kondensator to‘la zaryadlanmaguncha kuting. · endi kalitni manbadan induktiv g‘altakga ulang va tebranish konturiga kuchlanish bering. · kuchlanishning ikki maksimumi orasidagi vaqtni aniqlash uchun qo‘l sekundomeridan foydalaaning. · kondensatorni zaryadlash uchun oxirgi uch amalni takrorlang va boshqa kuchlanish maksimumlari orasidagi vaqtni 4 marta o‘lchang. · ta’minlash manbaini tarmoqdan uzing va kondensatorni ta’minlash manbidan ajrating. · razryadlash uchun kondensator qutblarini qisqa tutashtiring. o‘lchash namunasi baholash-solishtirish dastlab, ikki maksimum orasidagi δt vaqtning o‘rtacha qiymatini hisoblang. bunda δt ni topish uchun t davrni topishning tomson formulasidan foydalaning: . (6) o‘lchashlar δt 1 0.80 2 0.84 3 0.83 4 0.82 5 0.83 o‘rtacha qiymat 0.824 bundan, l va c ko‘paytmasini topish mumkin.: . (7) nazariya va tajribani solishtirish uchun lc ning aniq qiymatlarini h va f ni bilgan …

4 / 8

ents kuchlanish xavsiz kuchlanishdan katta bo‘lganda doimo maxsus xavfsiz ulash konnektorlardan foydalaning. zanjirga kondensator ulashdan oldin kondensator uchlarini qisqa tutashtirib razryadlang (kondensatorda katta kuchlanish saqlangan bo‘lishi mumkin).induktiv g‘altaklarni darhol manbadan ajratmang, razryadlanishini kuting. kuchlanishning sakrashi kuztilishi mumkin. image6.png image7.png image8.png image9.png image10.png image11.png image12.png image13.png image14.png image15.png image16.png image17.png image18.png image19.png image20.png image21.png image22.emf image23.png image24.png image25.jpeg image26.png image27.png image28.png image29.png image1.png image2.jpeg image3.png image4.png image5.png u b1 v -30 -20 -10 0 10 20 30 i a1 a -0,01 0 0,01 t / s 1520 fizpraktikum 201 8 5 – laboratoriya ishi /docprops/thumbnail.emf fizpraktikum 2018 5 – laboratoriya ishi
