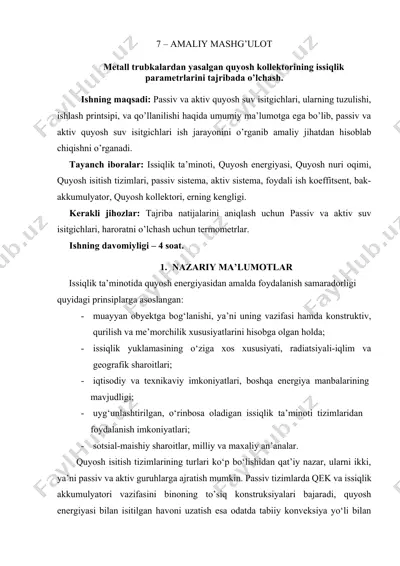

7 – amaliy mashg’ulot metall trubkalardan yasalgan quyosh kollektorining issiqlik parametrlarini tajribada o’lchash. ishning maqsadi: passiv va aktiv quyosh suv isitgichlari, ularning tuzulishi, ishlash printsipi, va qo’llanilishi haqida umumiy ma’lumotga ega bo’lib, passiv va aktiv quyosh suv isitgichlari ish jarayonini o’rganib amaliy jihatdan hisoblab chiqishni o’rganadi. tayanch iboralar: issiqlik ta’minoti, quyosh energiyasi, quyosh nuri oqimi, quyosh isitish tizimlari, passiv sistema, aktiv sistema, foydali ish koeffitsent, bak-akkumulyator, quyosh kollektori, erning kengligi. kerakli jihozlar: tajriba natijalarini aniqlash uchun passiv va aktiv suv isitgichlari, haroratni o’lchash uchun termometrlar. ishning davomiyligi – 4 soat. 1. nazariy ma’lumotlar issiqlik ta’minotida quyosh energiyasidan amalda foydalanish samaradorligi quyidagi prinsiplarga asoslangan: · muayyan obyektga bog‘lanishi, ya’ni uning vazifasi hamda konstruktiv, qurilish va me’morchilik xususiyatlarini hisobga olgan holda; · issiqlik yuklamasining o‘ziga xos xususiyati, radiatsiyali-iqlim va geografik sharoitlari; · iqtisodiy va texnikaviy imkoniyatlari, boshqa energiya manbalarining mavjudligi; · uyg‘unlashtirilgan, o‘rinbosa oladigan issiqlik ta’minoti tizimlaridan foydalanish imkoniyatlari; · sotsial-maishiy sharoitlar, …

2 / 9

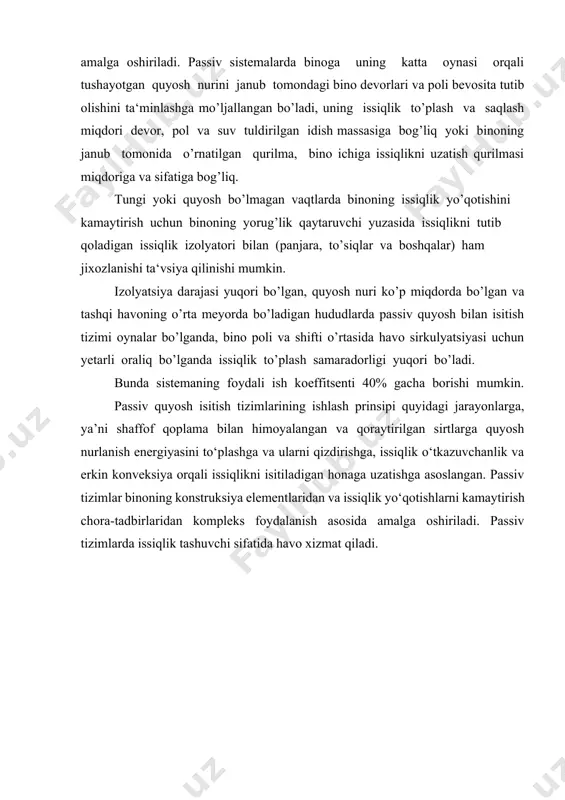

ilgan qurilma, bino ichiga issiqlikni uzatish qurilmasi miqdoriga va sifatiga bog’liq. tungi yoki quyosh bо’lmagan vaqtlarda binoning issiqlik yо’qotishini kamaytirish uchun binoning yorug’lik qaytaruvchi yuzasida issiqlikni tutib qoladigan issiqlik izolyatori bilan (panjara, tо’siqlar va boshqalar) ham jixozlanishi ta‘vsiya qilinishi mumkin. izolyatsiya darajasi yuqori bо’lgan, quyosh nuri kо’p miqdorda bо’lgan va tashqi havoning о’rta meyorda bо’ladigan hududlarda passiv quyosh bilan isitish tizimi oynalar bо’lganda, bino poli va shifti о’rtasida havo sirkulyatsiyasi uchun yetarli oraliq bо’lganda issiqlik tо’plash samaradorligi yuqori bо’ladi. bunda sistemaning foydali ish koeffitsenti 40% gacha borishi mumkin. passiv quyosh isitish tizimlarining ishlash prinsipi quyidagi jarayonlarga, ya’ni shaffof qoplama bilan himoyalangan va qoraytirilgan sirtlarga quyosh nurlanish energiyasini to‘plashga va ularni qizdirishga, issiqlik o‘tkazuvchanlik va erkin konveksiya orqali issiqlikni isitiladigan honaga uzatishga asoslangan. passiv tizimlar binoning konstruksiya elementlaridan va issiqlik yo‘qotishlarni kamaytirish chora-tadbirlaridan kompleks foydalanish asosida amalga oshiriladi. passiv tizimlarda issiqlik tashuvchi sifatida havo xizmat qiladi. a b 2 v 2 …

3 / 9

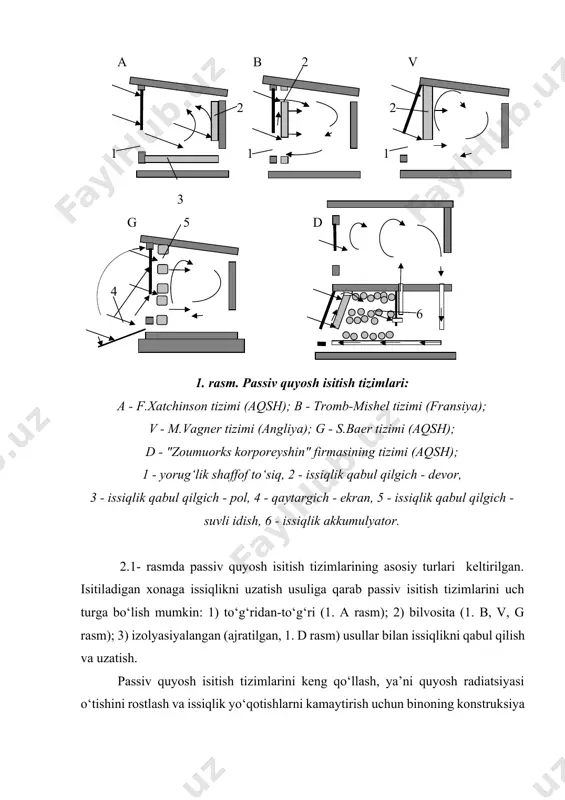

) usullar bilan issiqlikni qabul qilish va uzatish. passiv quyosh isitish tizimlarini keng qo‘llash, ya’ni quyosh radiatsiyasi o‘tishini rostlash va issiqlik yo‘qotishlarni kamaytirish uchun binoning konstruksiya elementlaridan foydalanish, turli xil qaytargich, ekran, parda, jalyuz va xk. larni ishlatish "quyosh me’morchiligi"ning rivojlanishiga olib keldi (1. g rasm). o‘zbekiston sharoitida passiv quyosh isitish tizimlaridan foydalanish tajribalari va tahlilidan quyidagi hulosalarni chiqarish mumkin: 1) to‘g‘ridan-to‘g‘ri quyosh radiatsiyasi utish tizimlarining samaradorligi past. qish paytida qo‘shimcha issiqlik manbai talab etiladi, yozgi vaqtda esa xonalar qizib ketadi. 2) katta massali issiqlik akkumulyatorlariga ega bo‘lgan bilvosita yoki izolyasiyalangan (ajratilgan) isitish o‘sullaridan foydalanish maqsadga muvofiq. 3) qaytarish va ekranlash tizimlaridan foydalanilganda samaradorligi yanada oshadi, ya’ni ular yozda quyosh radiatsisini binoga o‘tishini kamaytiradi, qish faslida kunduzgi vaqtda quyosh radiatsiyasi o‘tishini ko‘paytiradi, tunda esa - issiqlik yo‘qotishlarini kamaytiradi. 4) o‘zbekiston sharoitida passiv tizimlar isitish uchun kerakli issiqlik yuklamasining 30...60% ni quyosh energiyasi hisobidan ta’minlashi mumkin. 2. aktiv quyosh isitish tizimlari …

4 / 9

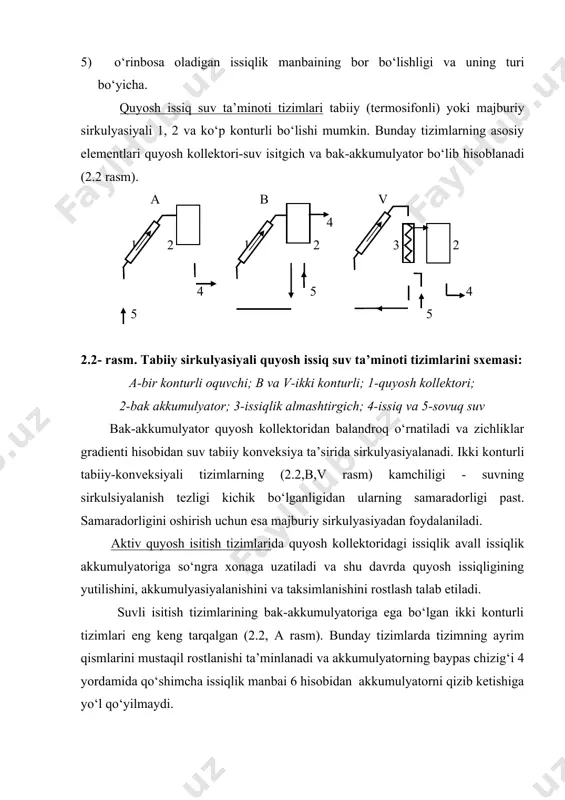

gi va uning turi bo‘yicha. quyosh issiq suv ta’minoti tizimlari tabiiy (termosifonli) yoki majburiy sirkulyasiyali 1, 2 va ko‘p konturli bo‘lishi mumkin. bunday tizimlarning asosiy elementlari quyosh kollektori-suv isitgich va bak-akkumulyator bo‘lib hisoblanadi (2.2 rasm). a b v 4 1 2 1 2 1 3 2 4 5 4 5 5 2.2- rasm. tabiiy sirkulyasiyali quyosh issiq suv ta’minoti tizimlarini sxemasi: a-bir konturli oquvchi; b va v-ikki konturli; 1-quyosh kollektori; 2-bak akkumulyator; 3-issiqlik almashtirgich; 4-issiq va 5-sovuq suv bak-akkumulyator quyosh kollektoridan balandroq o‘rnatiladi va zichliklar gradienti hisobidan suv tabiiy konveksiya ta’sirida sirkulyasiyalanadi. ikki konturli tabiiy-konveksiyali tizimlarning (2.2,b,v rasm) kamchiligi - suvning sirkulsiyalanish tezligi kichik bo‘lganligidan ularning samaradorligi past. samaradorligini oshirish uchun esa majburiy sirkulyasiyadan foydalaniladi. aktiv quyosh isitish tizimlarida quyosh kollektoridagi issiqlik avall issiqlik akkumulyatoriga so‘ngra xonaga uzatiladi va shu davrda quyosh issiqligining yutilishini, akkumulyasiyalanishini va taksimlanishini rostlash talab etiladi. suvli isitish tizimlarining bak-akkumulyatoriga ega bo‘lgan ikki konturli tizimlari eng …

5 / 9

i; 1-quyosh kollektori; 2-bak-akkumulyator; 3-issiqlik almashtirgich; 4-akkumulyatorning baypas chizig‘i; 5-uch yo‘lli jo‘mrak; 6-qo‘shimcha issiqlik manbai; 7-nasos; 8-xonaga; 9-xonadan; 10-sovuq suv; 11-issiq suvli bak-akkumulyator; 12-qo‘shimcha suv isitgich; 13-issiq suv. issiqlik tashuvchi sifatida suv ishlatilganda, tashqi havoning temperaturasi manfiy bo‘lganda, quyosh kollektoridagi suvni muzlab qolish extimoli va tizim elementlarining korroziyalanishi kabi o‘ziga xos kamchiliklarga ega. shuning uchun birlamchi issiqlik tashuvchi sifatida antifriz eritmalari ishlatiladi. issiqlik ta’minotida talab etiladigan umumiy issiqlik miqdorining 50...70% issiq suv ta’minotiga sarflanadi. issiq suv ta’minotida isitish ta’minotiga qaraganda qattiq talablar qo‘yilmaydi. shuning uchun quyosh issiqlik ta’minotida issiq suv ta’minotidan foydalanish afzalroq hisoblanadi. 3. hisoblash qismi quyosh kollektorining yuzasi f, quyidagicha aniqlanadi. f=q/qi q=1.163×n×m×(55-ts), qi=q’×ηk×η1×η2 q-issiqlik energiyasining kunlik miqdori, vt issiq suv uchun, qi- issiqlik oqimining miqdori, vt/m2 n- bir kun davomida bir kishining 55 0c haroratdagi issiq suv iste’moli, (65 l/odam,kun); m-iste’molchilar soni; ts-sovuq suvning harorati, 0c, q '- 1m2 ga teng bo'lgan qkning ma'lum issiqlik oqimining qiymati, …
