ampermetr va voltmetrning o‘lchash chegarasini oshirish 10 - sinf

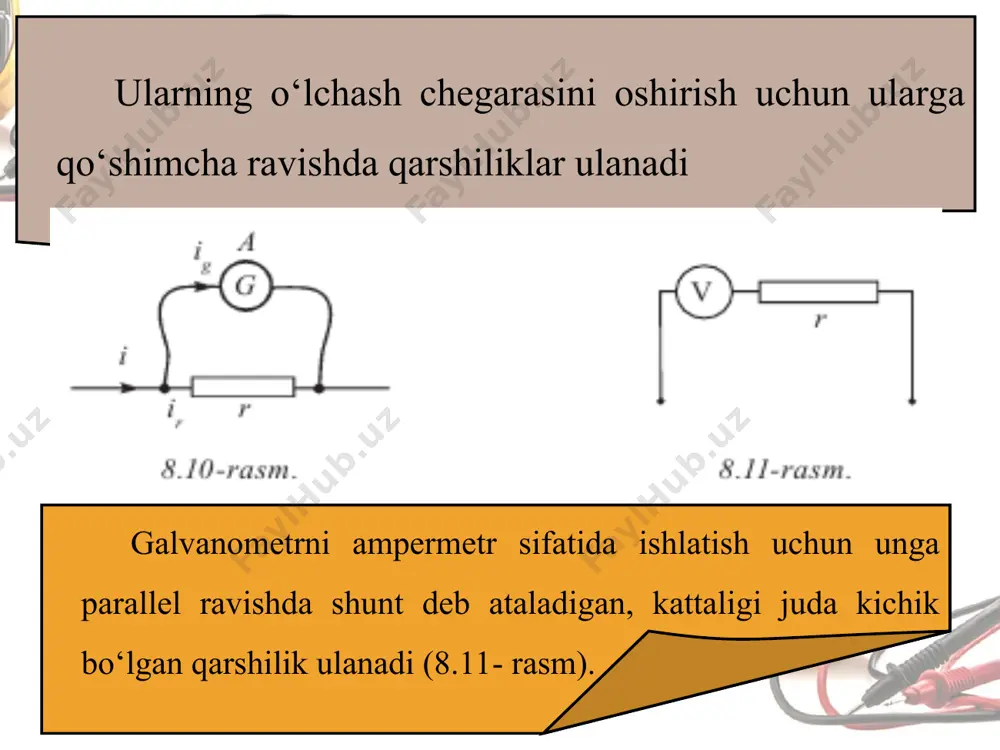

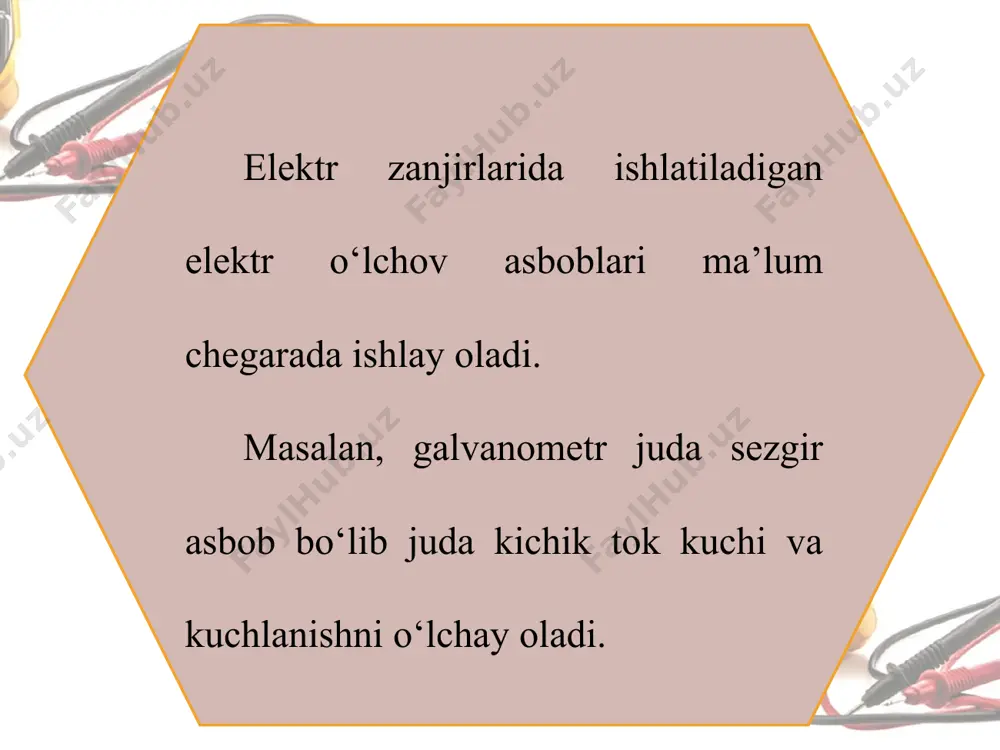

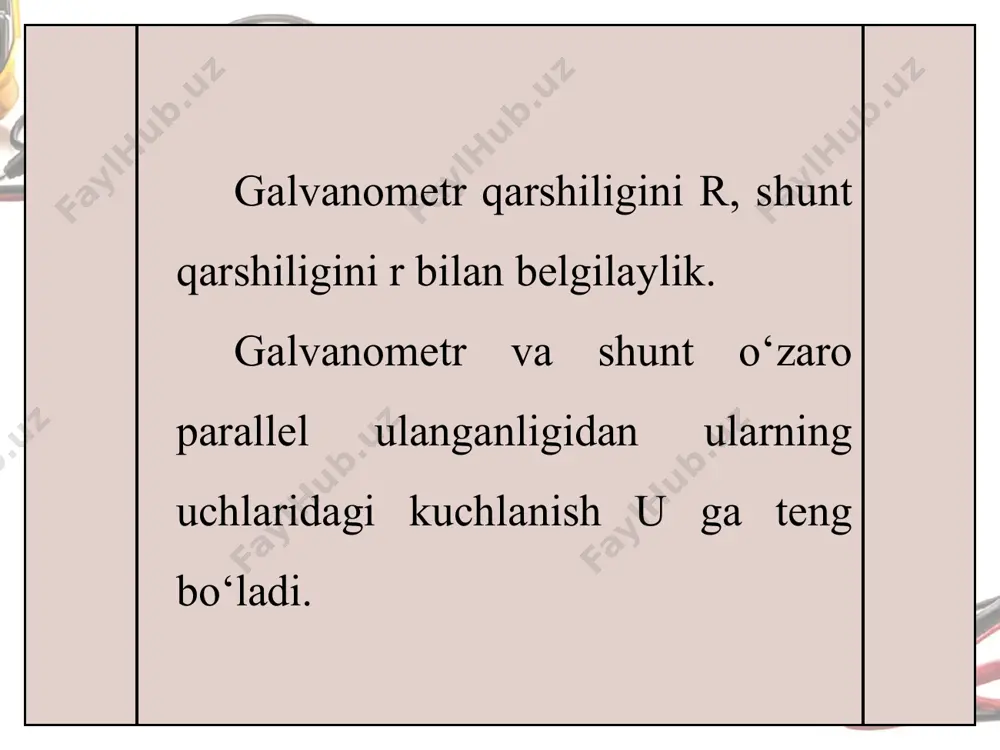

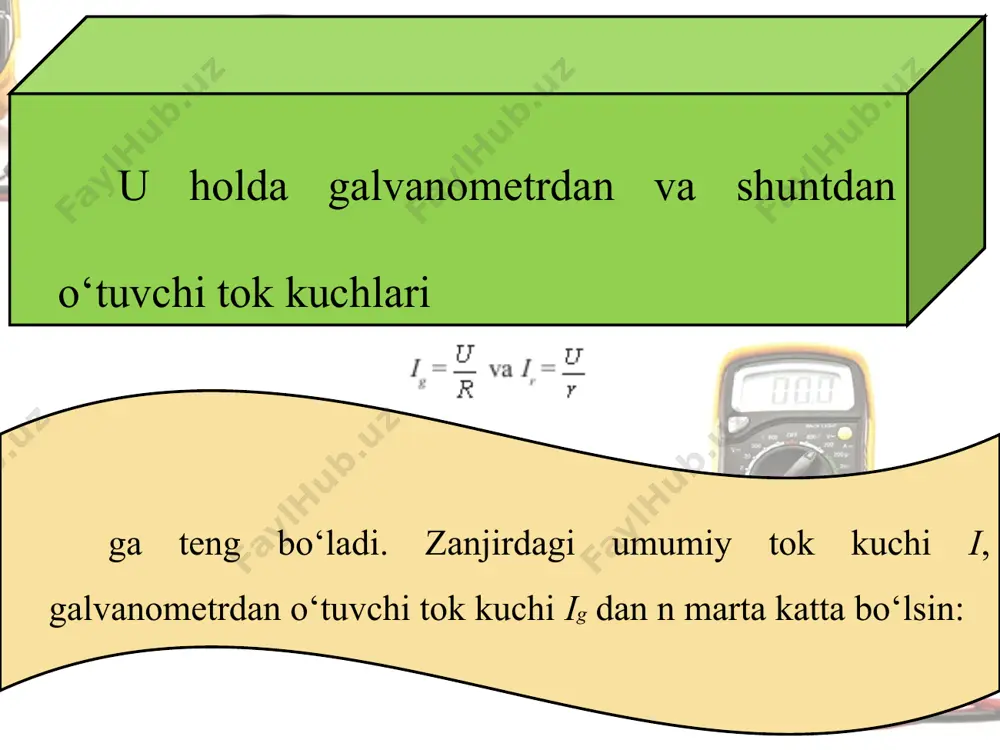

1650913269.ppt slide 1 10-sinf fizika darsligi asosida 39-mavzu: elektr zanjirlarida ishlatiladigan elektr o‘lchov asboblari ma’lum chegarada ishlay oladi. masalan, galvanometr juda sezgir asbob bo‘lib juda kichik tok kuchi va kuchlanishni o‘lchay oladi. ularning o‘lchash chegarasini oshirish uchun ularga qo‘shimcha ravishda qarshiliklar ulanadi galvanometrni ampermetr sifatida ishlatish uchun unga parallel ravishda shunt deb ataladigan, kattaligi juda kichik bo‘lgan qarshilik ulanadi (8.11- rasm). galvanometr qarshiligini r, shunt qarshiligini r bilan belgilaylik. galvanometr va shunt o‘zaro parallel ulanganligidan ularning uchlaridagi kuchlanish u ga teng bo‘ladi. u holda galvanometrdan va shuntdan o‘tuvchi tok kuchlari ga teng bo‘ladi. zanjirdagi umumiy tok kuchi i, galvanometrdan o‘tuv...
