1 / 21

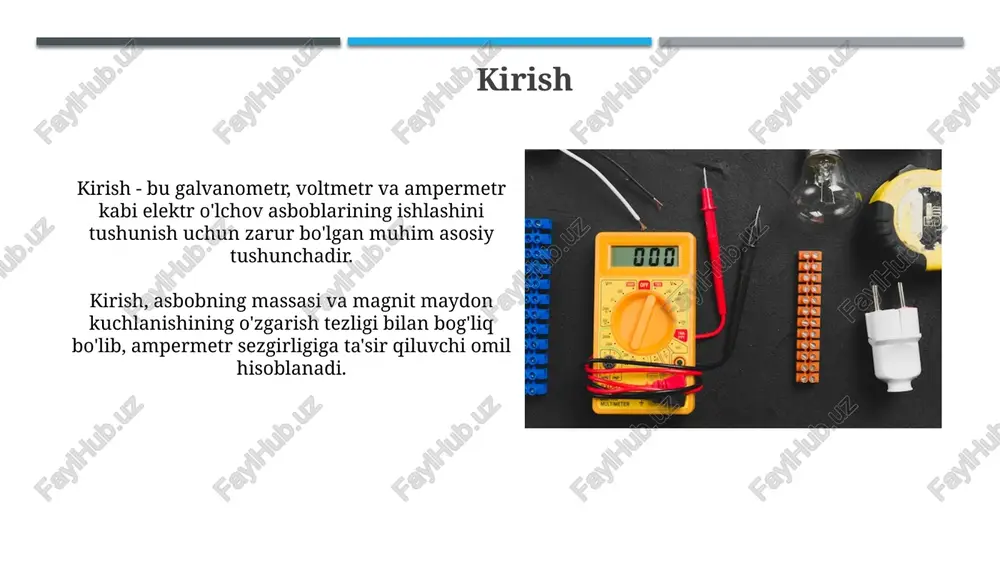

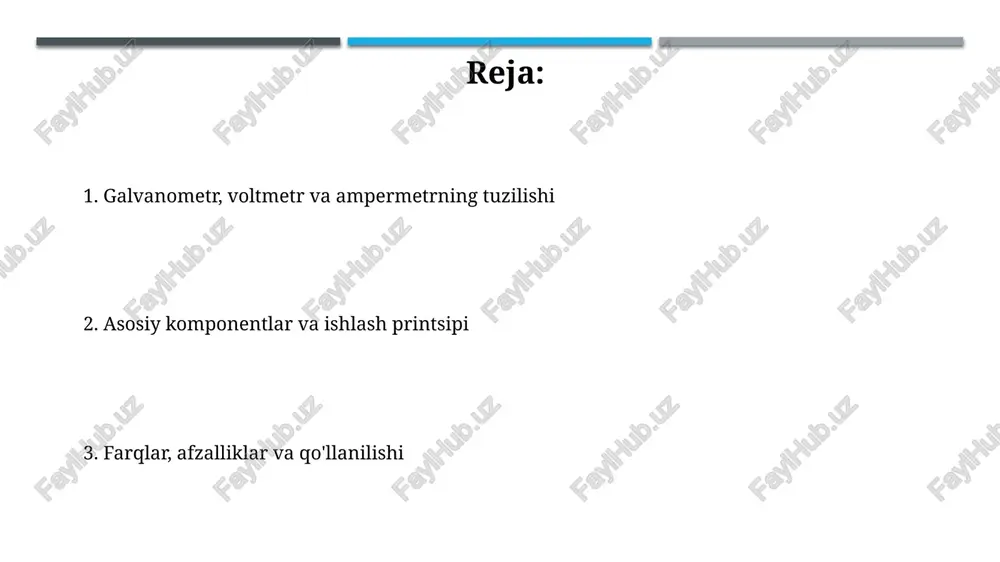

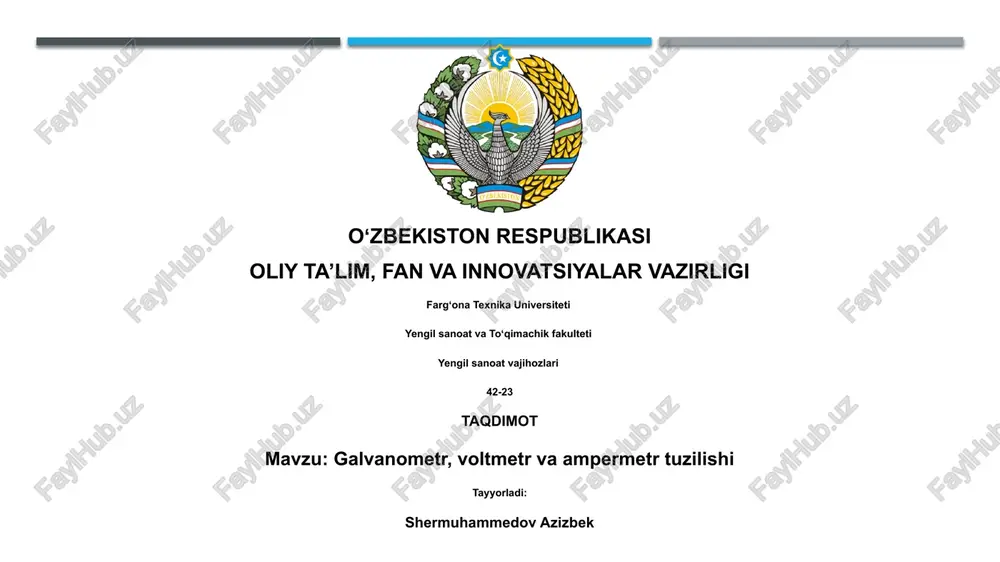

powerpoint presentation oʻzbekiston respublikasi oliy ta’lim, fan va innovatsiyalar vazirligi fargʻona texnika universiteti yengil sanoat va toʻqimachik fakulteti yengil sanoat vajihozlari 42-23 taqdimot mavzu: galvanometr, voltmetr va ampermetr tuzilishi tayyorladi: shermuhammedov azizbek 1. galvanometr, voltmetr va ampermetrning tuzilishi 2. asosiy komponentlar va ishlash printsipi 3. farqlar, afzalliklar va qo'llanilishi reja: kirish kirish - bu galvanometr, voltmetr va ampermetr kabi elektr o'lchov asboblarining ishlashini tushunish uchun zarur bo'lgan muhim asosiy tushunchadir. kirish, asbobning massasi va magnit maydon kuchlanishining o'zgarish tezligi bilan bog'liq bo'lib, ampermetr sezgirligiga ta'sir qiluvchi omil hisoblanadi. galvanometrning tuzilishi va ishlash printsipi galvanometrning asosiy tuzilishi doimiy magnit maydonidagi ramkadan iborat bo'lib, undan o'tadigan tok ramkani burish momentini hosil qiladi, bu esa 10^-6 amperni o'lchash imkonini beradi. d'arsonval galvanometri, eng ko'p tarqalgan turi, burilish burchagi tok bilan proporsional, bu esa nol markazli shkala bilan aniq o'lchash uchun 1882 yilda qulaylik yaratadi. galvanometrning asosiy xususiyatlari galvanometrning sezgirligi uning kichik tok yoki …

2 / 21

ing tuzilishi voltmeter tuzilishida yuqori qarshilikka ega bo'lgan qo'shimcha rezistor (ko'pincha ko'paytirgich deb ataladi) galvanometr bilan ketma-ket ulanadi, bu uning o'lchash diapazonini oshiradi. voltmeterning ishlash prinsipi shundaki, o'lchanayotgan kuchlanish qo'shimcha qarshilik va galvanometrdan o'tayotganda, oqim kuchlanishga proporsional bo'lib, o'lchash imkoniyatini beradi. voltmeterning ishlash printsipi voltmeterning ishlash printsipi parallel ulangan yuqori qarshilik orqali o'tadigan kichik tokni o'lchashga asoslangan, bu esa o'lchanayotgan zanjirga minimal ta'sir ko'rsatadi. voltmeterning asosiy printsipi oh qonuniga (v=ir) asoslangan: o'lchangan tok (i) ma'lum qarshilik (r) orqali o'tganda kuchlanish (v) bevosita aniqlanadi. voltmeter diapazonini kengaytirish voltmeter diapazonini kengaytirish uchun, unga ketma-ket qo'shimcha rezistor (ko'paytirgich) ulanadi, bu rezistorning qarshiligi voltmeterning ichki qarshiligidan ancha katta bo'ladi, odatda 9r, 99r, va hokazo. ko'paytirgichning qarshiligi (rm) voltajni necha marta (n) oshirish kerakligiga qarab hisoblanadi: rm = r(n-1), bu yerda r - voltmeterning ichki qarshiligi, n - diapazon kengaytirish koeffitsienti. ampermetr: vazifasi va qo'llanilishi ampermetrning vazifasi elektr zanjiridagi tok kuchini o'lchashdir, odatda amper (a), …

3 / 21

masalan, 0.01 ohm. ampermetrning ishlash printsipi ampermetrning ishlash prinsipi tok o'tkazuvchi simning atrofida hosil bo'ladigan magnit maydon kuchini o'lchashga asoslangan, bunda tokning miqdori magnit maydoniga proportsionaldir. ampermetr tokni o'lchash uchun zanjirga ketma-ket ulanadi, bu esa ampermetr orqali o'tadigan tok zanjirning o'sha qismidagi tokka teng bo'lishini ta'minlaydi. ampermetr diapazonini kengaytirish ampermetr diapazonini kengaytirish uchun parallel ravishda past qarshilikli shunt rezistordan foydalaniladi, bu asosiy oqimning katta qismini o'tkazib, ampermetr orqali faqat kichik qismini o'tkazadi. shunt qarshiligining qiymati, o'lchash diapazonini n marta oshirish uchun r_sh = r_m / (n - 1) formula orqali aniqlanadi, bunda r_m ampermetrning ichki qarshiligi hisoblanadi. xulosa xulosa shuni ko'rsatadiki, galvanometrlar, voltmetrlar va ampermetrlar doimiy magnit maydonida joylashgan o'tkazgich orqali o'tadigan tokning ta'sirini ishlatadi. asbobning sezgirligi tokning magnit maydon bilan o'zaro ta'siriga, o'lchanadigan diapazonga va ichki qarshilikka bog'liq ekanligi 0 dan 100 om gacha bo'lgan turlicha qiymatlarda namoyon bo'ladi. e'tiboringiz uchun rahmat image1.png image2.jpg image3.jpg image4.jpg image5.jpg image6.jpg image7.jpg …

4 / 21

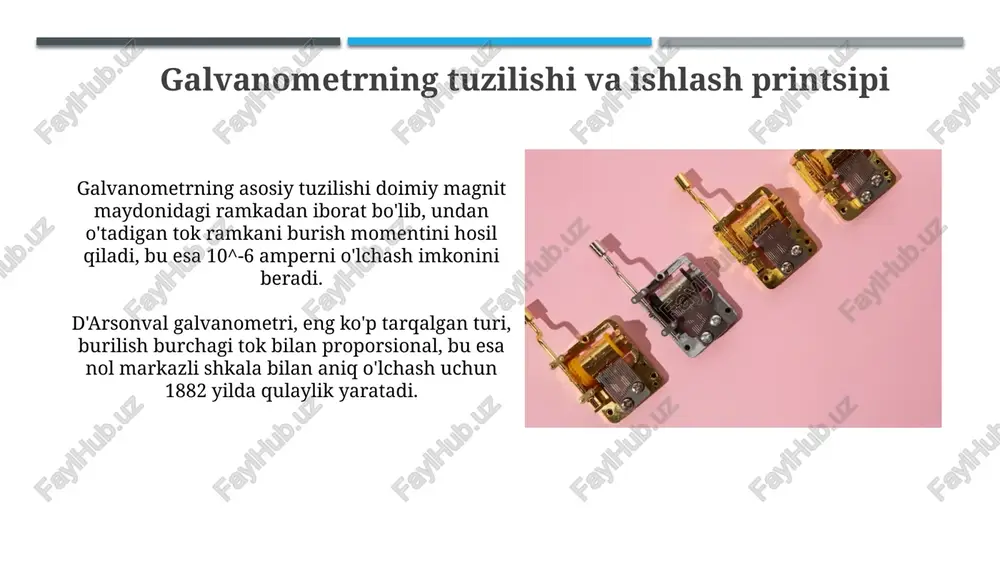

galvanometr, voltmetr va ampermetr tuzilishi - Page 4

5 / 21

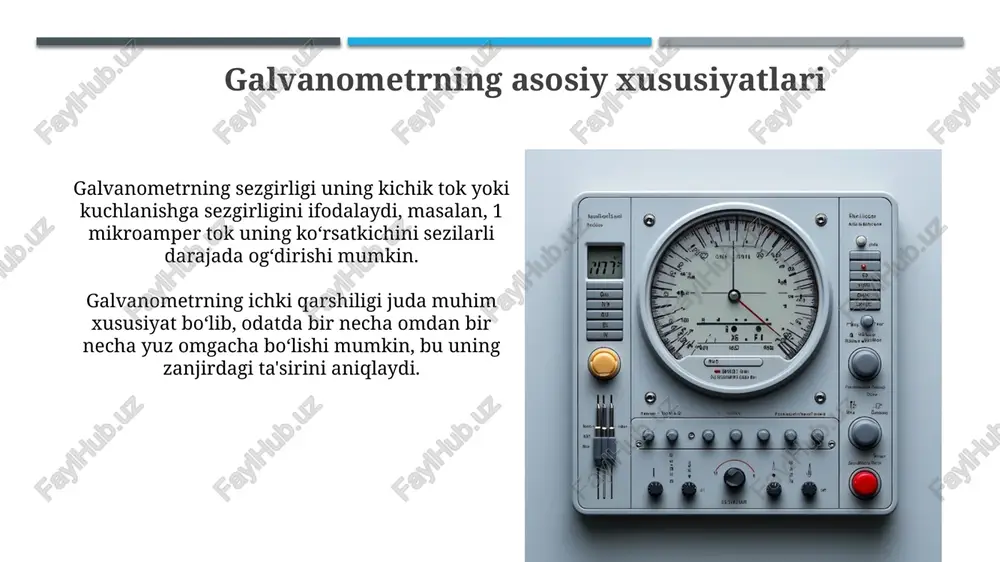

galvanometr, voltmetr va ampermetr tuzilishi - Page 5
