1691920838.docx i s mm ppn = rr m p max m max m m p b max m m b p : m a n m a m n tl × = × × = 1 1 1 1 2 dl bconst = [ ] a dfibdl = sin a dfibdl a = dl a - b r a dadfbibdlb ==×× daibdsid ф =×=× d ф a f d r b r b r dl ijsens j == dl idlensdlendv jj == s - n - j - e - idledn j = [ ] dfbedn j = [ ] l df feb dn j == b r d a b r 4 p a = b r ib r a f d=× 1 r ne = 1 n - e - r max m max m m pis = magnit maydonning tokli konturga ta'siri reja: 1. toklarning o’zaro ta’siri …

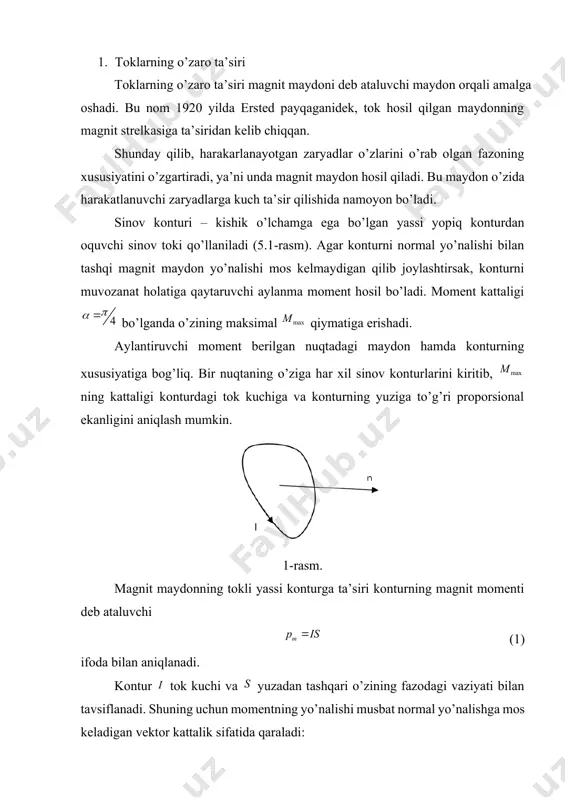

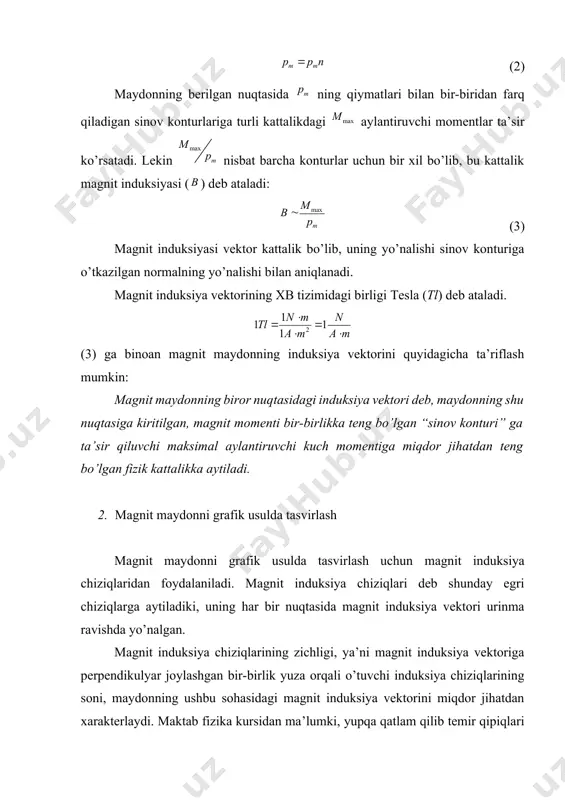

sh mumkin. 1-rasm. magnit maydonning tokli yassi konturga ta’siri konturning magnit momenti deb ataluvchi (1) ifoda bilan aniqlanadi. kontur tok kuchi va yuzadan tashqari o’zining fazodagi vaziyati bilan tavsiflanadi. shuning uchun momentning yo’nalishi musbat normal yo’nalishga mos keladigan vektor kattalik sifatida qaraladi: (2) maydonning berilgan nuqtasida ning qiymatlari bilan bir-biridan farq qiladigan sinov konturlariga turli kattalikdagi aylantiruvchi momentlar ta’sir ko’rsatadi. lekin nisbat barcha konturlar uchun bir xil bo’lib, bu kattalik magnit induksiyasi () deb ataladi: (3) magnit induksiyasi vektor kattalik bo’lib, uning yo’nalishi sinov konturiga o’tkazilgan normalning yo’nalishi bilan aniqlanadi. magnit induksiya vektorining xb tizimidagi birligi tesla (tl) deb ataladi. (3) ga binoan magnit maydonning induksiya vektorini quyidagicha ta’riflash mumkin: magnit maydonning biror nuqtasidagi induksiya vektori deb, maydonning shu nuqtasiga kiritilgan, magnit momenti bir-birlikka teng bo’lgan “sinov konturi” ga ta’sir qiluvchi maksimal aylantiruvchi kuch momentiga miqdor jihatdan teng bo’lgan fizik kattalikka aytiladi. 2. magnit maydonni grafik usulda tasvirlash magnit maydonni …

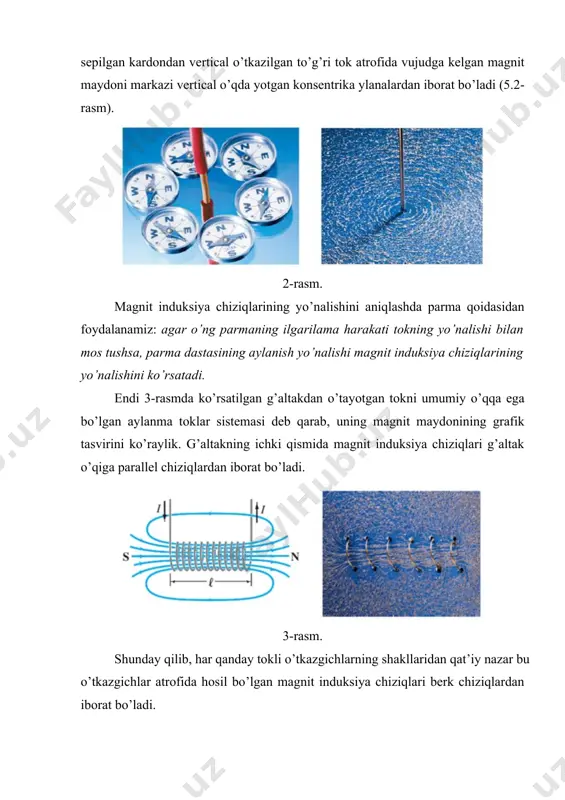

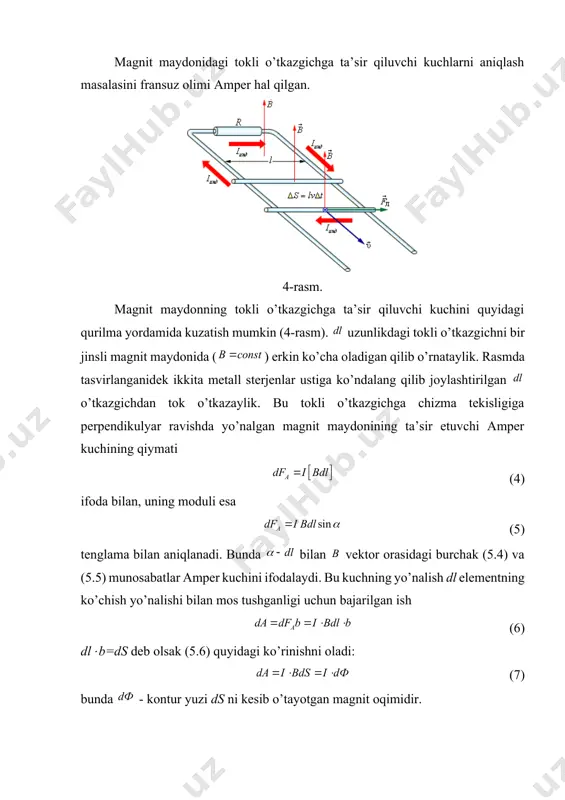

foydalanamiz: agar o’ng parmaning ilgarilama harakati tokning yo’nalishi bilan mos tushsa, parma dastasining aylanish yo’nalishi magnit induksiya chiziqlarining yo’nalishini ko’rsatadi. endi 3-rasmda ko’rsatilgan g’altakdan o’tayotgan tokni umumiy o’qqa ega bo’lgan aylanma toklar sistemasi deb qarab, uning magnit maydonining grafik tasvirini ko’raylik. g’altakning ichki qismida magnit induksiya chiziqlari g’altak o’qiga parallel chiziqlardan iborat bo’ladi. 3-rasm. shunday qilib, har qanday tokli o’tkazgichlarning shakllaridan qat’iy nazar bu o’tkazgichlar atrofida hosil bo’lgan magnit induksiya chiziqlari berk chiziqlardan iborat bo’ladi. magnit maydonidagi tokli o’tkazgichga ta’sir qiluvchi kuchlarni aniqlash masalasini fransuz olimi amper hal qilgan. 4-rasm. magnit maydonning tokli o’tkazgichga ta’sir qiluvchi kuchini quyidagi qurilma yordamida kuzatish mumkin (4-rasm). uzunlikdagi tokli o’tkazgichni bir jinsli magnit maydonida () erkin ko’cha oladigan qilib o’rnataylik. rasmda tasvirlanganidek ikkita metall sterjenlar ustiga ko’ndalang qilib joylashtirilgan o’tkazgichdan tok o’tkazaylik. bu tokli o’tkazgichga chizma tekisligiga perpendikulyar ravishda yo’nalgan magnit maydonining ta’sir etuvchi amper kuchining qiymati (4) ifoda bilan, uning moduli esa (5) …

bosh barmoq o’tkazgichga ta’sir qiluvchi dfa amper kuchining yo’nalishini ko’rsatadi. 3. magnit maydondagi tokli o’tkazgichga ta’sir magnit maydondagi tokli o’tkazgichga ta’sir etuvchi kuch harakatlanuvchi alohida zaryadlarga ta’sir etuvchi kuchlar yig’indisidan iborat, bundan esa ta’sir zaryadlardan ular harakatlanayotgan o’tkazgichlarga berilishi mumkin degan fikrni lorens berdi. shuning uchun amper qonunidan foydalanib magnit maydonida harakatlanayotgan zaryadga ta’sir etuvchi kuchni topaylik. o’tkazgichdan o’tayotgan tok kuchi (8) ekanidan, (5.8) ni har ikkala tomonini ga ko’paytiraylik, u holda quyidagini olamiz: (9) bu yerda o’tkazgichning ko’ndalang kesim yuzi, o’tkazgichning birlik hajmidagi zaryad tashuvchilarning soni, zaryad tashuvchining tartibli harakat tezligi, elektron zaryadi, dv=s- o’tkazgich elementining hajmi. agar n . dv ni, dv hajmdagi zaryad tashuvchilarning sonini dn deb belgilasak (5.9) quyidagicha yoziladi: (10) bu ifodani amper kuchi bilan solishtirib (11) ifodani hosil qilamiz. (5.11) ifoda dn dona harakatlanuvchi zaryad tashuvchiga magnit maydon tomonidan ta’sir etuvchi kuchni xarakterlaydi. bir dona zaryad tashuvchiga ta’sir etuvchi kuch lorens kuchi deb ataladi: …

’ndаlаng elektr mаydoni hosil bo’lаdi. 6-rasm. elektr kuchlаri lorents kuchlаrigа teng bo’lgаndа plаstinkаning qаrаmа-qаrshi yoqlаridа hosil bo’lgаn xoll potentsiаllаr аyirmаsi mаgnit induktsiya kаttаligigа (), tok kuchi (i) gа to’g’ri proportsionаl bo’lib, plаstinkаning qаlinligigа (а) teskаri proporsionаl bo’lаdi. (13) (13)- tenglikdа (sm3hajmdagi zаryadlаr soni, elektron zаryadi) xoll doimiysibo’lib moddаning turigа bog’liq bo’lаdi. o’lchаngаn xoll doimiysining qiymаtlаrigа ko’rа, o’tkаzgichdаgi elektronlаr sonini vа ning ishorаsigа qаrаb tekshirilаyotgаn o’tkаzgichning qаndаy o’tkаzuvchаnlikkа egа ekаnligini аniqlаsh mumkin. image6.wmf image7.wmf image8.wmf image9.wmf image10.wmf image11.wmf image12.wmf image13.wmf image14.wmf image15.jpeg image16.png image17.png image18.wmf image19.wmf image20.wmf image21.wmf image22.wmf image23.wmf image24.wmf image25.wmf image26.wmf image27.wmf image28.wmf image29.png image30.wmf image31.wmf image32.wmf image33.wmf image34.wmf image35.wmf image36.wmf image37.wmf image38.wmf image39.wmf image40.wmf image41.wmf image42.wmf image43.wmf image44.wmf image45.wmf image1.wmf image46.png image47.wmf image48.wmf image49.wmf image50.wmf image51.wmf image52.wmf image2.wmf image3.wmf image4.png image5.wmf
